Registar glatkih cijevi: što treba uzeti u obzir prilikom

Kod grijanja prostora s velikim volumenom: skladišta, radionice, hangari, javne organizacije, registri grijanja od glatkih cijevi su najučinkovitiji. Imaju veliku dužinu. Stoga ne stvaraju lokalni, već rasuti izvor topline.

U stambenim zgradama registri se upotrebljavaju u toaleti i kupaonicama, u kojima je ugradnja radijatora neprofitabilna zbog njihove složene površine.

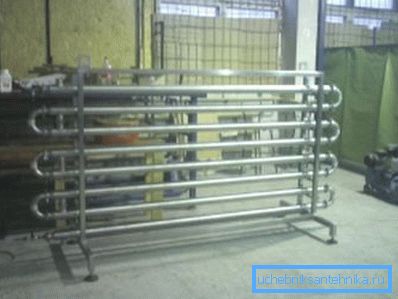

Ovi grijači su optimalni za grijanje velikih prostorija.

Karakteristike instrumenta

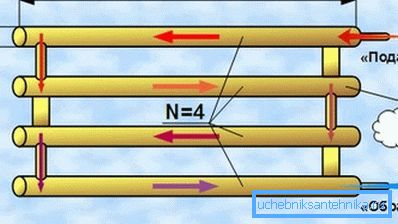

Shema uređaja.
  1. Uređaj se sastoji od nekoliko cijevi, koje su povezane mostovima i nalaze se uz zid. (Vidi također članak Kako povećati toplinski učinak cijevi za grijanje: značajke.)
  2. Nosač topline - para, antifriz, voda, ulje, ulazi u registar s jedne strane i ispušta se s druge strane.

Obratite pažnju! Između elemenata treba postojati praznine jednake njihovom poprečnom presjeku + 50 mm. Time se eliminira međusobno ozračivanje i povećava se prijenos topline registara od glatkih cijevi.

  1. Promjer elemenata može biti od 25 mm do 400.
  2. Maksimalni dopušteni tlak u uređajima trebao bi biti 1 MPa.
  3. Najčešći materijal registara su elektrodežirane cijevi od ugljika, nehrđajućeg čelika ili niskolegiranog čelika. Tu su i domaći uređaji od lijevanog željeza.

Obratite pažnju! Aluminijski proizvodi imaju veći prijenos topline od čelika. Međutim, oni nisu trajni. Kvaliteta rashladnog sredstva jako utječe na njihov životni vijek.

  1. Mlaznice uređaja su montirane na tri načina: navojem, prirubnicom i zavarivanjem.

Klasifikacija uređaja

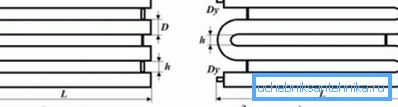

Konfiguracije uređaja.

Uređaj može imati dvije konfiguracije.

  1. Sekcionalni analozi sastoje se od 2/4 elemenata, čiji su krajevi zatvoreni sa čepovima, eliptični ili ravni. Rashladno sredstvo prolazi kroz cijev na jednu stranu odjeljka, a drugu ostavlja. To osigurava maksimalni prijenos topline. Uređaj može biti opremljen bradavicom i spojena je slavina za zrak.
  2. U serpentinskim uređajima (S), elementi su povezani lukovima čiji je promjer presjek. Ovaj oblik daje uređaju veću učinkovitost jer se područje izmjene topline povećava. Grijač (može se koristiti za glatku kruta PVC cijevi) nema područja s suženjem promjera, što smanjuje hidraulički tlak.

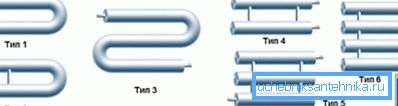

Dizajn instrumenata.

Prema dizajnu, postoji 5 vrsta uređaja:

  • dva reda u obliku slova P;
  • tri reda u obliku slova S;
  • analogni presjek s skakačima od dva ili više redaka;
  • dvosmjerni U-oblikovani uređaj s džemperom;
  • analogni presjek s dvostrukim redom s džemperom.

Registriraj vrijednost

  1. Visoka razina prijenosa topline omogućuje učinkovito zagrijavanje velikih površina s relativno malim dimenzijama uređaja. (Vidi također članak Povezivanje s kanalizacijom: značajke.)
  2. Izgradnja i ugradnja registra je relativno jednostavna.. Crtež nije potreban za to. Kako bi napravili uređaj vlastitim rukama, dovoljno je imati aparat za zavarivanje i brusilicu s kotačićem za rezanje.
  3. Uređaj može podnijeti visoki tlak (oko 1 MPa) i otporan je na svoje skokove (hidrauličke šokove).
  4. Uputa dopušta uporabu rashladnog sredstva u registru: voda, ulje, antifriz, para.
  5. Zbog svoje dužine, uređaj ravnomjerno zagrijava sobu..
  6. Dostupni su registri cijena, ne trebaju dodatne armature za ugradnju.

Obvezni izračuni

Gubici glave kroz duljinu protoka rashladnog sredstva bitno ovise o stupnju hrapavosti zidova cijevi. Njihova se površina uvijek razlikuje od apsolutno glatkog i ima nepravilnosti i izbočine.

Na temelju toga, pri izračunavanju registra treba napomenuti da stručnjaci razlikuju hidraulički glatke i grube cijevi.

Grube i glatke cijevi

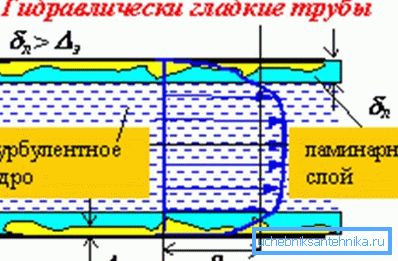

Tekući protok u glatkim cijevima nije teško.

Veličina i oblik izbočina ovise o materijalu proizvoda (najglađi je HDPE cijev) i stupanj njihove obrade. Važni i radni uvjeti. U svom smjeru, materijal može korodirati, čvrste čestice sadržane u rashladnom sredstvu itd. Mogu se smjestiti na zidove cijevi.

Zidovi svih cijevi prekriveni su mikro-visinama, s prosječnom visinom izbočina hrapavosti. Je li označen slovom?

Na temelju načina na koji se dimenzije ravnina hrapavosti koreliraju s debljinom laminarnog filma (označava se?), Cijevi (s turbulentnim gibanjem) dijele se u 3 vrste.

  1. Hidrauličke glatke cijevi su najkvalitetniji proizvodi.. Ako je visina mikro-visina manja od debljine laminarnog filma, tada hrapavost površine ne utječe na kretanje rashladnog sredstva. Posljedično, gubitak tlaka ne ovisi o hrapavosti cijevi. Zidovi proizvoda u ovom slučaju pripadaju hidraulički glatkom.
  2. Ako je visina izbočina veća od debljine laminarnog filma, gubitak tlaka ovisi o unutarnjem reljefu proizvoda.. Takve cijevi pripadaju hidraulički grubo.
  3. Kada je prosječna visina tuberkula otprilike jednaka razini debljine laminarnog filma, zidovi cijevi pripadaju prijelaznoj kategoriji otpornosti.

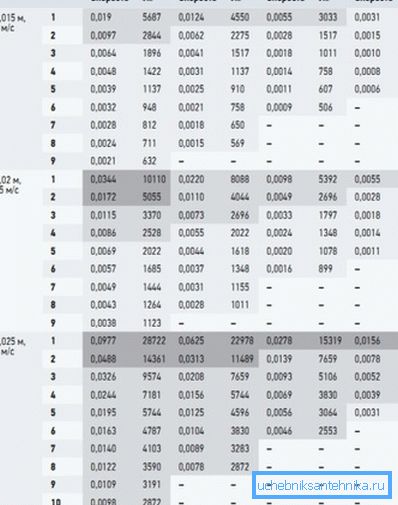

U foto tablici izračuna Reynoldsova broja.

Debljina laminarnog filma izračunava se formulom:

??30 • d / Rev?, Gdje:

  • d je unutarnji promjer cijevi;
  • Re je Reynoldsov broj (prosječna brzina protoka rashladnog sredstva);
  • ? - vrijednost koeficijenta hidrauličkog otpora.

Za izračun registara glatkih cijevi za grijanje, možete koristiti približnu količinu hrapavosti hrapavosti za zidove. Vrijednosti su prikazane u tablici.

Cijevni materijal ?, u milimetrima
novi bešavni čelik 0,02 / 0,05
isto, ali koristi 0,15 / 0,3
novi zavareni čelik 0,04 / 0,1
novo lijevano željezo 0,25 / 1
zavarenog čelika i lijevanog željeza 0,8 / 1,5
novi azbestni cement 0,05 / 0,1
Isto, ali koristi 0.6
armiranog betona i betona 0,3 / 0,8

Jedan od najnižih pokazatelja ima glatku PVC cijev - 0.01 / 0.02 mm.

Izračun snage

Prilagodba se može obaviti samostalno. Prije toga potrebno je izračunati registar glatkih cijevi pomoću formule:

• • • • • • • • • • • • • • • • • • • • • • • • • •.

Slova u njoj znače:

  • ?= 3.14;
  • dn - vanjski promjer cijevi, u metrima;
  • l je duljina sekcije ili sekcije, u metrima;
  • k - koeficijent prijenosa topline (11,63 W / m2 • ° С);
  • tg je temperatura rashladnog sredstva;
  • do temperature zraka u prostoriji;
  • ?od - koeficijent štednje topline izolacijskim materijalom, kad ga ima registar, slika je 0.6 / 0.8, ako nije, koeficijent je nula.

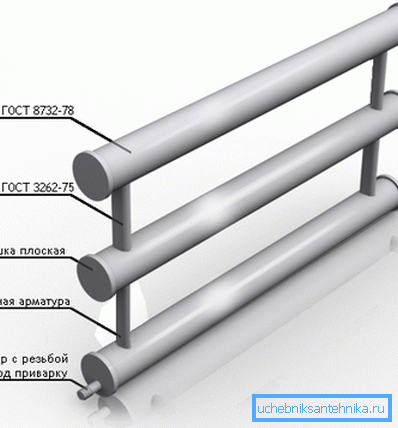

Komponente za kućni uređaj.

Primjerice, uzmite sljedeće izvore podataka:

  • duljina sekcije - 5 m;
  • promjer cijevi - 159 mm;
  • temperatura vode - 80 °;
  • temperatura u sobi je 23 °.

Zamjenjujući brojeve u formuli dobivamo ukupno 1655 vata. Vrijednost označava toplinsku snagu vodoravnog jednoslojnog uređaja. Kada postoji nekoliko sekcija, za svaku od njih upotrijebite faktor smanjenja. To je 0,9.

zaključak

Prilikom samog registra, pazite na vrstu cijevi za glatkoću. Ova vrijednost utječe na gubitak tekućine rashladnog sredstva, a time i na učinkovitost uređaja.

Videozapis u ovom članku pomoći će vam da razumijete njegovu temu.
