Regulator za grijanje radijatora: značajke dizajna,

Tradicionalno, regulacija temperature radijatora grijanja provedena je pomoću običnih ventila. To jest, na cijevi je bila instalirana obična slavina za vodu s dovodom rashladnog sredstva, kroz koji bi se mogao povećati protok grijane vode ili, naprotiv, smanjiti.

Dijagram konvencionalnog naprava za ventilaciju

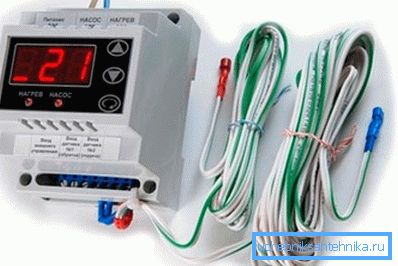

Komplet za kontrolu uređaja za automatsko upravljanje kotlom

Ovo rješenje, usprkos jednostavnosti izvršenja, imalo je jedan veliki nedostatak, regulacija je provedena vlastitim rukama s obzirom na osobnu percepciju mikroklime ili termometra.

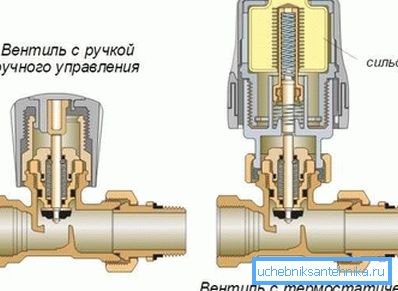

Usporedba konvencionalnih izvedbi ventila i termalne glave

Tehnološki napredniji i istodobno jednostavan način kontrole parametara temperature je instaliranje uređaja koji može odrediti potrebu za povećanjem ili smanjenjem intenziteta opskrbe rashladnom tekućinom na vlastitu.

Takav uređaj je regulator grijanja radijatorskog grijanja - termostatska glava. Taj je uređaj poznat takvim nazivima kao toplinska glava ili termostat i koristi se za automatsko održavanje određenih temperaturnih parametara unutar određene prostorije.

Značajke dizajna

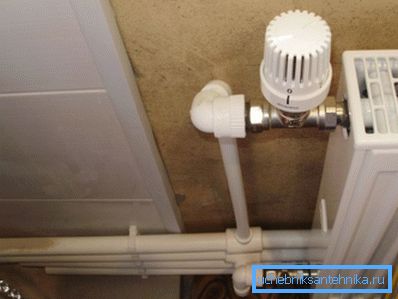

Okomito montiran termostat

Moderni automatski temperaturni regulator na radijatoru ugrađen je na cijev za dovod rashladnog sredstva i izvana je mali uređaj u zatvorenom kućištu.

Termostat se konstruktivno sastoji od dva dijela:

  • ventil koji zatvara i otvara protok rashladnog sredstva;
  • termostatski element koji postavlja interval odgovora ventila.

Kućište je slično u konfiguraciji s tijelom ventila radijatora, ali umjesto uobičajenog ventila, na tijelu se nalazi termostat. Na površini termostatske glave primjenjuje se stupanj koji odgovara temperaturnim režimima. U skladu s matiranjem, možete podesiti željeni način koji će biti automatski podržan.

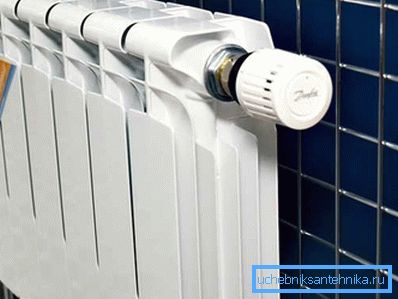

Horizontalni izgled termostata

Prema principu djelovanja, termalne glave su podijeljene u dvije kategorije: mehanički i elektronički.

Razmotrimo više pojedinosti o uređaju tih izmjena.

  • Dizajn mehaničkog regulatora, unatoč učinkovitosti aplikacije, jednostavan je. Uređaj se temelji na zatvorenoj hermetičkoj konstrukciji - balonima. Mjehovi se napune tekućinom koja je osjetljiva na kapi tlaka - tekućina ili plin.

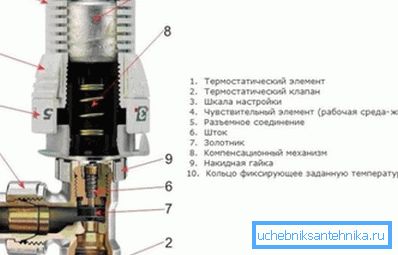

Shema uređaja mehaničkog regulatora

Važno: Izmjene uređaja s plinom ispunjene su posebno osjetljive na promjene temperature okoline i tlaka. Zbog toga bi takvi uređaji trebali biti ugrađeni na one baterije, na čijem vrhu nema prednji rub koji se proteže prema naprijed.

Kako se temperatura zraka u sobi diže, medij koji se ispušta u mijeh se širi. Kao rezultat toga, ventil za zatvaranje, koji djelomično ili potpuno zaustavlja protok rashladnog sredstva u bateriju, zatvara se.

Smanjenjem intenziteta protoka rashladnog sredstva, baterija se hladi i temperatura zraka u prostoriji padne. Kao rezultat, medij koji je pumpan u mijehu je komprimiran i ventil otvara ulazni tok.

Značajna prednost uređaja je glatkoća prilagodbe, jer je tekućina osjetljiva na pad tlaka i glatko zatvara ventil što je više potrebno za izjednačavanje temperature;

  • Elektronička modifikacija termostata je prikladnija za upotrebu i stabilnija je u smislu održavanja temperature.

Naravno, cijena elektroničkih uređaja veća je od cijene mehaničkih regulatora. No ta je razlika u potpunosti opravdana jednostavnom operacijom i točnom održavanjem zadanih parametara temperature na traženoj razini.

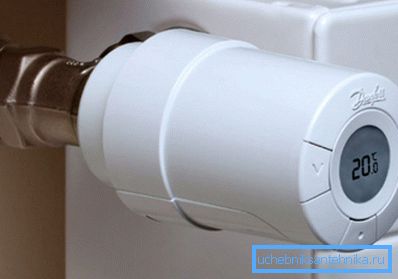

Na fotoelektroničkoj termičkoj glavi

U srcu električnog termostata je programabilni mikroprocesor. Ako je mehanički uređaj podešen na jedan način rada, onda se električna izmjena može programirati za svaki dan u tjednu.

Za funkcioniranje elektroničkih uređaja koji koriste standardne AA baterije. Za jednostavnu upotrebu, u nekim verzijama termostata nalazi se senzor za punjenje baterije.

Pored ovih razlika, imamo i sljedeće posebne značajke:

  • Suvremeni termostati mogu se izrađivati ​​izravno ili u kutnoj izvedbi. Izbor jedne ili druge izmjene relevantan je s gledišta jednostavnosti i učinkovitosti instalacijskog rada;
  • Regulatori su proizvedeni s različitim presjekom propusnosti ventila. Iz tog razloga, moguće je odabrati modele za uređenje jednosmjernih i dvokutnih sustava;
  • Regulatori se izrađuju s daljinskim ili integriranim senzorom. Odabir određenog modela određen je projektnim značajkama radijatora i instalacijskog mjesta.

Koji je termostat bolji

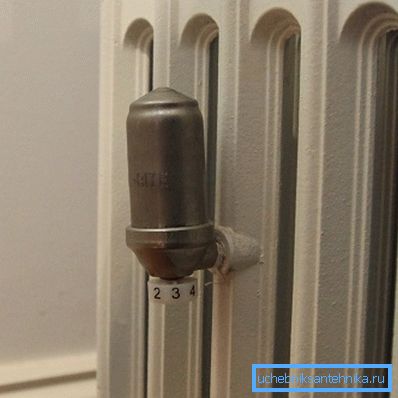

Neuobičajeni položaj regulatora na dijelu od lijevanog željeza

Pokušajmo utvrditi koju toplinsku glavu birati, tako da je prilagodba radijatora jednostavna i učinkovita.

Koji uređaj odabrati - s tekućim ili plinom ispunjen mijeh?

U pravilu, prodavači u specijaliziranim prodavaonicama ovom prigodom nemaju jednoglasno mišljenje, jer obje ove izmjene imaju karakteristične prednosti.

  • Regulatori mirisa s plinom ispunjeni su s većim odzivom senzorskog elementa na promjene tlaka zraka u sobi;
  • Modifikacije tekućih tipova nisu tako brzo kao odgovor, ali njihov odgovor je točniji.

Odmah nas upozoravamo da vrsta medija, koja je pumpana u mijeh, ne utječe na pouzdanost i izdržljivost uređaja.

Koji uređaj odabrati - s ugrađenim ili s daljinskim senzorom?

  1. Treba instalirati termostatske elemente s ugrađenim senzorom kako bi se oko njih oslobodila cirkulacija zraka. Ako je ovo pravilo zanemareno, uređaj će se zagrijavati strujanjima koja proizlaze iz baterije, što zauzvrat uzrokuje pogrešne alarme;

Važno: Kako bi se spriječilo pregrijavanje regulatora, senzor se ugrađuje vodoravno.

  1. Termostatički elementi s daljinskim senzorom ugrađuju se u sljedećim slučajevima:
    • ako vodeći rub prolazi iznad prednje površine radijatora;
    • ako je prozorski prolaz bliži bateriji na udaljenosti manjoj od 100 mm;
    • ako je radijator instaliran u niši;
    • ako je dubina grijača veća od 160 mm;
    • ako će termostat tijekom rada biti prekriven debelim zavjesama.

    Ugradnja regulatora

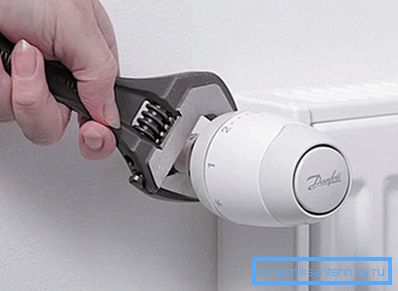

    Ugradnja se provodi pomoću podesivog ključa.

    Prije odlučivanja o redoslijedu instalacijskog rada, saznajte kako blizina zavjesa utječe na mjesto regulatora:

    • Zatvaranjem akumulatora, opremljenog termostatom, teškom zastorom ili dekorativnim zaslonom, izdvojit ćemo grijač iz ostatka prostorije.. Zbog toga se regulator ne aktivira promjenom temperature zraka u prostoriji, već promjenom zraka između baterije i zavjese;
    • Naravno, zrak u ovom jazu će se zagrijati brže nego u ostatku prostorije, pa termostat neće raditi ispravno.. Stoga, prilikom odabira mjesta za postavljanje, nastojimo pronaći raspored gdje će posebno biti otvoren grijač i regulirajući element.

    Upute za instalaciju su jednostavne. Tijelo ventila montirano je na ulazu akumulatora. Na ventilu postoji oznaka u obliku strelice koja pokazuje smjer strujanja rashladnog sredstva. Kod postavljanja ventila postavlja se tako da strelica pokazuje prema bateriji.

    Za ugradnju ventila s senzorom neće biti potrebno nikakvo poseban alat dovoljno podesivi ključ.

    Postupak postavljanja uređaja može varirati ovisno o modelu. Međutim, većina uređaja omogućuje postavljanje temperature u rasponu od + 10 ° C do + 25 ° C.

    U većini mehaničkih termostata u postupku podešavanja nije postavljena određena temperatura, već način koji odgovara temperaturi. Popis načina rada nalazi se u korisničkom priručniku, koji je priključen na stečeni termostat.

    zaključak

    Unatoč činjenici da tržište ima širok raspon regulatora, najbolje rješenje za ugodan rad sustava grijanja su termostati.

    Prema statistikama, pravilna instalacija električne termalne glave omogućava uštedu do 20-30% energije pri upravljanju autonomnim sustavom. Štoviše, iste temperature u svim sobama jamstvo su udobnosti i udobnosti.

    Imate li pitanja? Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
