Regulatori temperature za grijanje - osnova "pametnog"

Bilo bi mnogo lakše ako se istovrsna temperatura zadrži na ulici cijelo doba godine, onda ne bi trebalo podesiti grijanje. No, zimi, teške mraz zamjenjuju se odresci s pozitivnom temperaturom i obrnuto, jasno je da sustav grijanja mora adekvatno reagirati na vremenske iznenađenja.

Pametno grijanje

Načini prilagodbe grijanja

Svaki zadatak, u pravilu, ima nekoliko načina za njegovo rješavanje; podešavanje rada grijanja nije iznimka.

Možemo razlikovati sljedeće metode prilagodbe:

  • najjednostavnija je mogućnost instalirati poseban regulator ispred svakog radijatora. Takvi termostati za kućno grijanje mogu se koristiti, bez iznimke, sustavi grijanja, a načelo rada je regulacija tekućine rashladnog sredstva kroz bateriju;

Obratite pažnju! U nekim slučajevima, primjerice, u gradskim stanovima, ta je metoda prilagodbe jedina dostupna.

  • ako je osnova za rad temperature regulatora podataka o promjeni temperature zraka u prostoriji (ili izvan), tada podešavanje rada kotla omogućuje promjenu temperature nositelja topline. U tom slučaju regulator nalazi se izravno na kotlu;

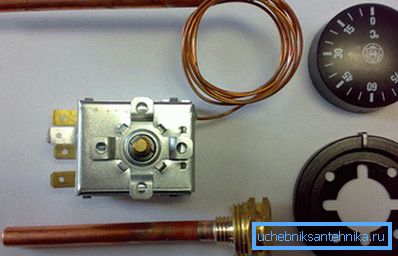

Termostat za električni kotao
  • "Pametne" cirkulacijske crpke s laganim pritiskom, ali se mogu svrstati i kao regulatori grijanja. Ako se na radijatoru ugradi konvencionalni regulator, tada se crpka nalazi izravno na kotlu (u cjevovodu koji opskrbljuje ohlađenu rashladnu tekućinu). Postupak podešavanja vrši se mijenjanjem brzine rotacije rotora pumpe.

Od tih postupaka, prvi se smatra najfleksibilnijim, jer vam omogućuje da promijenite temperaturu ne samo u jednoj prostoriji, nego iu pojedinačnim radijatorima. Preostalih 2 načina mijenjaju rad sustava grijanja u cjelini, tj. Temperatura se odmah mijenja u svim sobama u kući.

Regulatori temperature za radijatore

Takvi uređaji su toplinska glava, koja se instalira na mjestu dovodne cijevi izravno ispred akumulatora. Načelo rada je jednostavno - kada temperatura u prostoriji prelazi predodređenu granicu, uređaj jednostavno smanjuje unutarnji promjer cijevi, a količina rashladnog sredstva koja ulazi u bateriju smanjuje se sukladno tome.

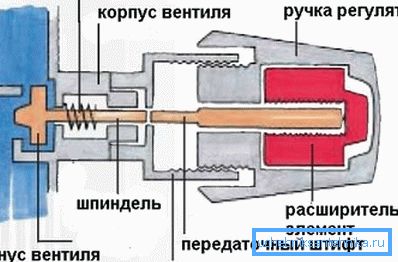

Glavni elementi termostata

Najjednostavniji ručni regulator je obična slavina, u kojem se slučaju prilagodba mora obaviti ručno. No, češće se koriste automatski modeli.

Vrste termostata

Ako je načelo rada odabrano kao glavni kriterij, tada se svi uređaji ovog tipa mogu podijeliti na mehaničku i automatsku. U mehaničkom čovjeku regulira temperaturu vlastitim rukama, neprekidno okrećući ventil, u automatskom - nakon podešavanja uređaja radi sama.

Također možete dati klasifikaciju prema položaju senzora.

Postoje tri opcije:

  • temperaturni senzor se nalazi izravno u toplinskoj glavi (u ovom slučaju, potrebno je posebno pažljivo pratiti instalaciju regulacijskog uređaja, jer u blizini postoji grijaći krug);
  • senzor se nalazi nekoliko metara - omogućuje vam da preciznije regulirate rad grijanja;
Termostat s daljinskim senzorom
  • Senzor se postavlja van - kao rezultat toga dobivamo kontroler grijanja ovisno o vremenu. Odmah će reagirati na vanjske promjene temperature.

Obratite pažnju! Kada koristite senzore unutarnje temperature, uvijek postoji vremenski razmak između promjena vremenskih uvjeta na ulici i mijenjanje načina rada grijanja. Korištenje vanjskih termičkih senzora rješava taj problem.

Uređaj, načelo rada i priprema termostata na rad

Termostati za radijatore koji rade u automatskom načinu rada koriste svojstvo tekućina i plinova za širenje i ugovaranje kod zagrijavanja / hlađenja. U glavi se nalazi hermetička komora (mijehovi) u kojima postoji radni fluid ili plin.

Zid mjehova je napravljen valovitim, tako da kada unutarnji volumen mijenja, ona se produžuje ili skraćuje. Zbog toga dolazi do promjene u lumenu u cijevi koja opskrbljuje rashladnu tekućinu na radijatoru.

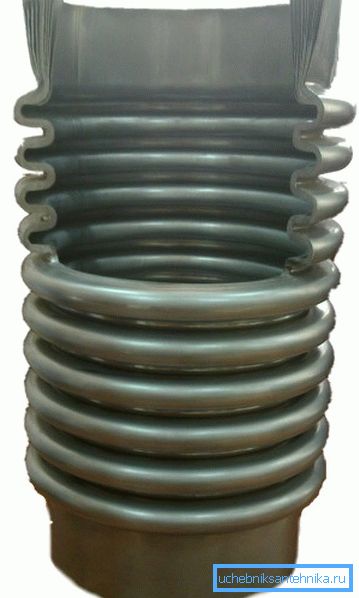

Zvučnici

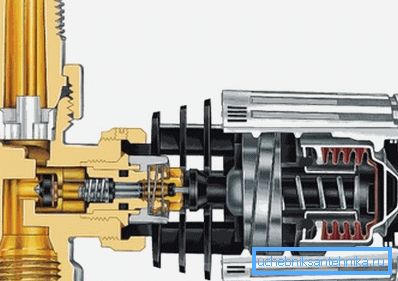

Donji dijagram prikazuje uređaj termalne glave tvrtke Danfoss. Vidljivo je da se, kada se mijeh bude produljio, ventil će djelomično blokirati dovodnu cijev.

Dijagram prikazuje uređaj tipičnog termostata

Čak i kada koristite automatske uređaje, morat ćete se prethodno prilagoditi.

Radijatori grijanja su podešeni u ovom redoslijedu:

  • Prvo morate osigurati glatki protok rashladne tekućine u radijator, tako da se ventil potpuno otvori;
  • čim je sobna temperatura prekoračila potrebnu vrijednost za 5-7 ° C ventil se potpuno zatvori;
  • sada samo trebate čekati dok temperatura prostorije ne padne na željenu vrijednost;
  • Čim temperatura postane udobna, možete polako otvoriti ventil sve dok se radijator ne zagrije i čuje se zvuk vode. Možemo pretpostaviti da je termostat za radijatore postavljen i spreman za izlazak.

Podešavanje konvektora

Vrlo često, umjesto uobičajenih baterija za podno grijanje koriste se vnutripolnye konvektori. Značajka takvih uređaja je da oni ugrađuju ventilator za poboljšanje razmjene zraka.

Jedna od mogućnosti za spajanje konvektora na termostat

Regulator brzine ventilatora grijača omogućuje smanjenje količine zraka kroz peraje konvektora zbog čega se mijenja temperatura u prostoriji. Bez podešavanja, ventilator uvijek radi pri 100% okretaja.

U naprednim modelima, nakon što temperatura u prostoriji padne za 1,5 ° C, ventilator je uključen i zbog puhala povećava brzinu prijenosa topline grijalice. Štoviše, jedan regulator može simultano raditi s više obožavatelja.

Ovisnost o broju obožavatelja na veličini grijalice

Podešavanje kotla

U privatnim kućama, za promjenu načina rada grijanja u širem području, možete koristiti uređaje koji reguliraju rad kotla u cjelini. To će smanjiti temperaturu rashladnog sredstva u sustavu i riješiti dva problema odjednom: uštedjeti gorivo i dobiti optimalnu temperaturu u prostorijama.

Uređaji za podešavanje rada kotla

Takvi regulatori grijanja sastoje se od 2 bloka:

  • 1. blok - sastoji se od toplinskog senzora, koji se može postaviti i u prostoriji i na ulici. Postavljanje na ulicu ima brojne prednosti, osobito, brzina reakcije sustava na promjene vremenskih uvjeta se povećava;
  • 2. blok - pravilan uređaj za podešavanje koji se nalazi u neposrednoj blizini kotla. Između njih, obje su jedinice spojene metalnom žicom.

Načelo rada uređaja temelji se na činjenici da se električne karakteristike vodiča mijenjaju s promjenom njihove temperature. Glavni radni element termostata je termoelement ili termistor.

Princip njihova rada nešto je drugačiji:

  • električni termostati grijanja uz korištenje termistora bilježe promjenu otpornosti termistora;

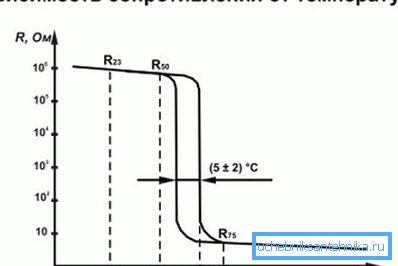

Odnos između otpornosti i temperature
  • Postoje uređaji koji koriste termoelement - tj. Ploču zavarenu od 2 različita metala. Vrste metala se odabiru na takav način da se na spoju pojavi dovoljno velika razlika potencijala, s promjenom temperature točke lemljenja, promjena potencijala također se mijenja.

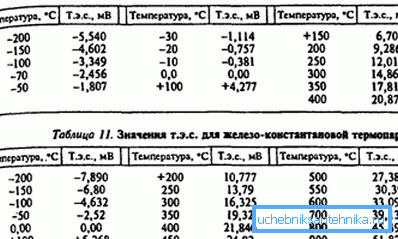

Ovisnost trenutne snage na temperaturnoj razlici

Ovaj termostat omogućuje kontrolu temperature u širokom rasponu, bez obzira na snagu sustava grijanja. Može se koristiti i u privatnoj konstrukciji iu višekatnim zgradama, kaskada termistora omogućuje u ovom slučaju stvaranje inteligentnog sustava grijanja.

Primjeri uređaja koji upravljaju radom kotla

Takvi uređaji uvelike variraju ovisno o složenosti dizajna, mogućnosti ponašanja programiranja u različitim danima iu različitim dobima dana, kao i točnosti kontrole temperature.

Možete ponijeti nekoliko modela kako bi povećali složenost i cijenu:

  • regulator grijanja prostora VRT 40 - može se nazvati jednim od najjednostavnijih uređaja za podešavanje rada kotla (pripada klasi analognih električnih regulatora). Način rada temperature podešen je ručno, a senzor temperature nalazi se izravno u prostoriji. Osim nekoliko načina rada temperature, nema dodatnih postavki;
  • automatski regulator grijanja Calormatic 430 - pruža red veličine više mogućnosti za kontrolu temperature. Odnosi se na elektroničke kontrolere s zatvorenom logikom (to jest, možete koristiti samo načine rada koje pruža proizvođač). Ovaj uređaj je oko 13-15 puta veći od modela VRT 40;
Regulator s nekoliko vrsta načina rada
  • Vzlyot-RO 2 - među uređajima na tržištu za podešavanje grijanja može se nazvati liderom u fleksibilnosti i točnosti regulacije. Osim toga, korisnik može postaviti proizvoljan način rada jer je ovaj uređaj proizveden s otvorenom logikom, tj. Može biti reprogramiran. Istina, postoji loše strane za to - prosječni potrošač vjerojatno ne želi skuhati s finim postavkama, a cijena će vas dvaput razmisliti prije kupnje.
Pojava termostata

Uređaji poput ovih potonjih najčešće se koriste u industriji u prostorima gdje su temperaturni uvjeti od posebne važnosti. Osim jednostavne prilagodbe, takvi uređaji omogućuju im da se koriste za prikupljanje statističkih podataka, pa čak i za potrebe istraživanja i razvoja, dok su konvencionalni termostati za radijatore neprikladni za te svrhe.

Namještanje rada kotlova s ​​krutom gorivom

U plinskom ili električnom kotlu, regulacijska jedinica regulira ili temperaturu zagrijavanja izmjenjivača topline (električnog kotla) ili frekvencije i trajanja plinskog plamenika (plinskog kotla). U slučaju kotlova na kruta goriva, proces gorenja goriva ne može se prekinuti svakih 20-30 minuta, pa je stoga potrebno drugačije načelo za prilagodbu njihovog rada.

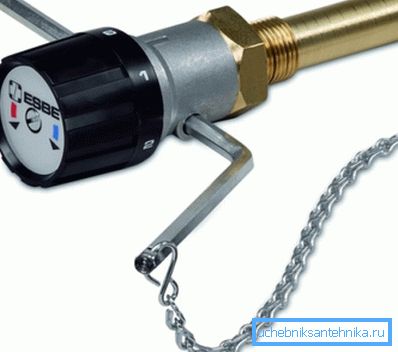

Regulator za kotao na kruta goriva

Brzina sagorijevanja goriva, a time i intenzitet proizvodnje toplinske energije ovisi o brzini izgaranja goriva, a ovaj parametar izravno utječe na potisak. Nacrt regulatora kotlova na kruto gorivo mijenja volumen svježeg zraka koji ulazi u komoru za izgaranje i time regulira rad kotla u cjelini.

Tijekom rada, takav uređaj neprestano prati temperaturu rashladnog sredstva (u tu se svrhu koristi šuplja čahura), a stvarna promjena položaja kotlovskog ventila provodi se mehaničkim prijenosom.

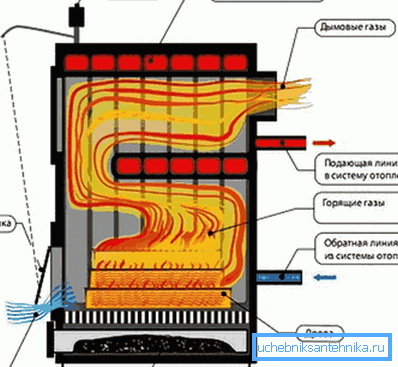

Na slici je prikazan kotao s kruta goriva s ugrađenim termostatom.

Nakon instalacije, trebate konfigurirati regulator, a upute za konfiguriranje izgledaju ovako:

  • okretanjem gumba za podešavanje željene temperature;

Obratite pažnju! Ako je uređaj ugrađen vodoravno, morate koristiti crvenu mjerilu ako je okomito - žuta.

  • nakon toga potrebno je poplaviti kotao i donijeti temperaturu potrebnom;
  • tada se lanac stavlja na ventil. Važno je da ne padne, maksimalna rezerva slobodnog kretanja ne smije prelaziti 1 mm.
Shema prilagodbe za kotao s kruta gorivom

Takav termostat za grijanje mijenja veličinu praznine kroz koju ulazi svjež zrak. Čim temperatura prelazi potrebnu, termostat kroz sustav poluga malo podiže strujni krug, a time i prigušivač povećava protok zraka, pa se proces sagorijevanja intenzivnije nastavlja.

Podešavanje grijanja s cirkulacijskom pumpom

U prošlosti su korištene neregulirane crpke, tj. Nije bilo načina reguliranja struje rashladnog sredstva kroz cijevi. Danas se takve rijetkosti mogu naći samo u starim zgradama, a u većini slučajeva zamjenjuju se podesivim kružnim pumpi.

Ako uobičajeni regulator grijaćeg radijatora mijenja struju rashladne tekućine u zasebnom radijatoru, promjena načina rada pumpe utječe na učinkovitost cijelog sustava grijanja u cjelini. Na primjer, noću se brzina rotora smanjuje, jer nema potrebe za intenzivnim zagrijavanjem.

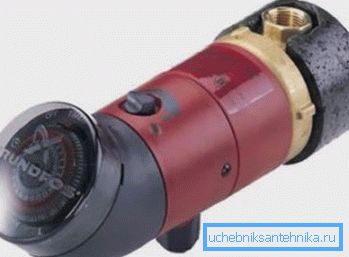

Na fotografiji - crpka s termostatom

Složenije modele omogućuju prilagodbu načina rada uređaja u danima u tjednu, kao i na doba dana. Dostupni načini rada su "Party", "Vacation", "Weekend" itd.

Shema sustava grijanja omogućava instalaciju pumpe izravno ispred kotla u dijelu cjevovoda s hlađenim rashladnim sredstvom. Ako ga pokušate ugraditi na izlaz kotla, visoka temperatura rashladnog sredstva značajno će smanjiti trajnost crpke.

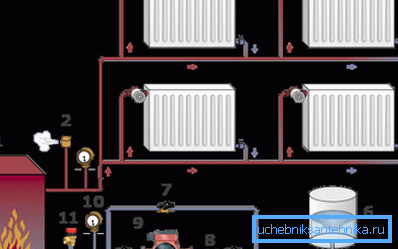

Dijagram je optimalno mjesto za instaliranje crpke.

sažimanje

Grijaći radijatori s termostatom omogućuju stvaranje uistinu "pametnog" sustava grijanja koji se prilagođava promjenama vremenskih uvjeta. U međuvremenu, regulatori napona akumulatora daleko su od jedina načina prilagodbe rada sustava grijanja. Predloženi materijal - pokušaj sažetka postojećih načina prilagodbe grijanja u kući.

Videozapis prikazuje primjer povezivanja termostata s bojlerom.
