Ruka za radijatore: pravila za pričvršćivanje željeza,

Ako ste barem jednom suočeni s procesom ugradnje pojedinih elemenata sustava grijanja, vjerojatno znate koliko je to teško. I ovdje je važno ne samo uzeti u obzir sve značajke spajanja rashladnih sredstava i održavati određeni kut za cjevovod, nego i obratiti posebnu pozornost na fazu pričvršćivanja radijatora. O njemu ćemo razgovarati s vama u našem članku.

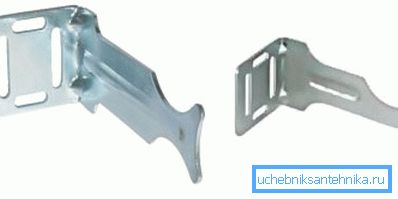

Specijalizirani pričvrščivači se koriste za praktičniju i pouzdanu ugradnju radijatora.

Pravila pričvršćivanja za sve vrste baterija

Instalacijska pravila za radijatore bilo koje strukture su zajednička i njihova kvaliteta ovisi o kvaliteti glavnog zadatka uređaja - prijenos topline. Kao i obično, grijaći uređaji i cijevi za transport rashladnog sredstva (tople vode) nalaze se uz zidove prostorije. Što se tiče privatnih kuća, preporučljivo je pronaći sve izvore topline u blizini ulaznih vrata, prozorskih otvora i balkona.

Najučinkovitije je ugradnja radijatora izravno ispod prozorskih otvora, tako da protok topline od njih blokira prodor hladnog zraka od stakla.

Da bi se postigao maksimalni prijenos topline s radijatora, treba ga instalirati na određenoj udaljenosti:

Ovaj model je namijenjen pričvršćivanju cijevnih radijatora na zidu.
  • Od poda oko 100-150 mm;
  • Iz zida 40-50 mm;
  • Do pragova ne manje od 90-120 mm.

Daljnje upute za učvršćivanje radijatora ovise o njihovu:

  • gradnja;
  • masivnost;
  • Dimenzije (broj odjeljaka).

Postoje dvije vrste spajala:

  • Zidno montiran;
  • Kat.

Montaža radijatorima od lijevanog željeza

Najmasovnija od svih proizvoda za grijanje lijevanih željeznih proizvoda zahtijevaju posebnu pozornost prilikom pričvršćivanja na zid. Na toj osnovi, pričvrsni elementi za takve baterije moraju biti vrlo jaki da bi zadržali veliku konstrukciju dugo vremena.

Gotovi proizvodi takvog plana imaju u oznaci riječ "pojačani", jer su izrađeni od debelih zidnih metala. Može se slikati u tvornici, obično bijele. Međutim, ako želite kupiti obojene grijače, boju čvora i radijatora možete naručiti u istoj shemi boja.

Mali, na prvi pogled, kuke za proizvode od lijevanog željeza pričvršćene su na zid s čeličnim sidrenjima

Obratite pažnju! Odabir nosača za radijatore lijevanog željeza obratite pažnju na njegovu duljinu. Trebao bi odgovarati dimenzijama uređaja, uzimajući u obzir preporučenu udaljenost od zida.

Osim nosača za baterije od lijevanog željeza, izrađene su kuke izrađene od velikih promjera savijenih metalnih šipki s niti. Takvi nosači prodaju zajedno s tiplima za ugradnju.

Ugradnja kuka je jednostavna:

  • Početna oznaka se izvodi za točke priključivanja. procijenjenom količinom;

Upozorenje! Minimalni broj čvora za radijator u 6-8 sekcija - tri: dva u gornjem dijelu i jedan na dnu. Ako povećate broj sekcija na deset, na vrhu trebat će vam tri pričvrsivača, a dva ispod. Za svaku sljedeću šest odjeljaka dodajte jednu nosač na vrhu i dnu.

  • Izbušite rupe za klinove s bušilicom ili bušenjem;
  • Umetnite čeljusti u gotove rupe, pričvrstite kuku u njih.

U slučaju kada je baterija montirana s velikim brojem sekcija, nosači za radijatore od lijevanog željeza ne mogu u potpunosti osigurati pouzdanost pričvršćivanja. Kao dodatna mjera, uz pomoć posebnih nosača montiranih na podu i djelomično olakšavajućim zidnim pričvršćenjima, koristi se nosač teškog uređaja.

Kao dodatni pričvrsnici se koriste podni nosači (prikazani na slici)

Takva zaustavljanja nalaze se u različitim izvedbama:

  1. Visina podesiva;
  2. neregulirana;
  3. S radijatorima za zaključavanje hvataljke i pričvršćeni na vijčanu spojnicu:
    • Od guste čelične žice;
    • Iz lanca mobilnih veza.

    Bimetalne i aluminijske baterije

    Spojnice aluminijskih baterija i nosači za bimetalne radijatore vrlo su slične. Izrađeni su od tanjeg metala, umjesto od lijevanog željeza, jer su i bimetalni i aluminijski radijatori lagani.

    Nosač za bimetalni radijator može biti:

    • izravno;
    • Kutak.

    Ugradnja na kutu se smatra univerzalnom zbog činjenice da ima podupirač s dvije strane ispod zaglavlja grijalice. Takav nosač za aluminijski radijator postavljen je na obje strane uređaja.

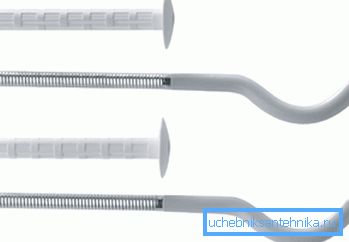

    Lakše i manje baterije postavljene su na čelične sidrene kuke.

    Zbog njihove lakoće, aluminijske i bimetalne baterije obično se ne odmaraju na podu.

    Savjet! Dodatni naglasak na podu se pribjegava samo kad su radijatori montirani na lažnim zidovima od gipsanih ploča. Osim toga, u takvim situacijama koristite posebne nosače za bimetalne radijatore s dvostranom montažom.

    Spojnice za bilo koju vrstu radijatora uronjene su u zid najmanje 120 mm.

    To je jedini način da se osigura pouzdana instalacija baterije:

    • Držite, to jest, nemogućnost kolapsa;
    • Fiksiranje koje ne dopušta pokretljivost razdjeljivanja.

    Ovisno o broju dijelova u određenom uređaju i materijalu baze za ugradnju, odlučuje se koliko nosača treba objesiti bimetalni radijator.

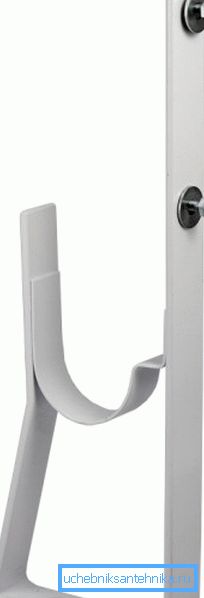

    Još jedna mogućnost za radijatore za podno grijanje

    Čelik akumulatora

    U načelu, pričvršćivanje svih vrsta sekcijskih grijaćih naprava moguće je za pričvršćivanje gore opisanih vrsta.

    Nosač za radijatore tipa čelika je malo drugačiji:

    • Tijekom proizvodnog postupka, pričvrsni nosači su zavareni na stražnjoj strani baterije ploče, za koje je uređaj dodatno obješen na nosačima fiksiranim u zidu;
    • Kod obilježavanja mjesta bušenja ispod klinova takvih držača treba biti izuzetno precizan da bi se zagrade dobro uklopile na kukice nosača.

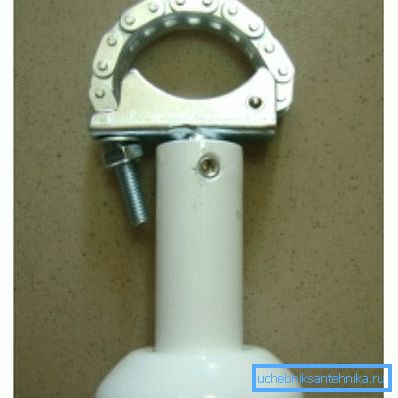

    Učvršćivanje baterije pomoću opcije montaže na podu - držač se sastoji od čeličnog lanca i dugog vijka

    Moguće je pojednostaviti montažu radijatora vlastitim rukama primjenom posebnih metalnih traka za ugradnju s pomičnim zasunima, pričvršćivanjem čelične ploče bateriju ispod i iznad.

    Naravno, cijena brzih montažnih traka je mnogo veća od standardnih zatvarača, ali rad s njima je brz i jednostavan.

    zaključak

    Naravno, uporaba takvih proizvoda kao podrška radijatorima je neobavezna, možete jednostavno raditi - bušite rupe u zidu velikog promjera i umetnite armaturu. No, vizualno, to neće biti tako glatko kao u slučaju specijaliziranih zatvarača, što praktički neće biti vidljivo među dijelovima rashladne tekućine.

    U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
