Sam kalibar za indukcijsko grijanje

Povećanje troškova energije dovodi kuće s individualnim grijanjem da traže mogućnosti uštede, u kojima se maksimalna toplina može izdvojiti od minimalne količine goriva i energije koja se dobiva iz njega. Jedan od uređaja za grijanje koji udovoljava ovim zahtjevima je indukcijski kotao. Ova jedinica je napajana strujom, ima koeficijent učinkovitosti blizu sto posto.

Industrija nudi dobar izbor takve opreme za grijanje, ali kao gospodarstvo, možete napraviti kotlovski kotao s vlastitim rukama. U ovom ćemo članku govoriti o instalaciji kotlova za indukcijsko grijanje.

Razlozi za visoke performanse

Da biste razumjeli zašto su indukcijski kotlovi tako učinkoviti, morate razumjeti kako rade. Tajna je pretvoriti električnu energiju u toplinsku energiju zbog magnetske indukcije. Najčešći kotao ima dva kruga i sastoji se od:

• kućište;
• jezgra;
• primarni kontura;
• visokofrekventni pretvarač s glatkom funkcijom kontrole struje;
• toplinsku i električnu izolaciju.

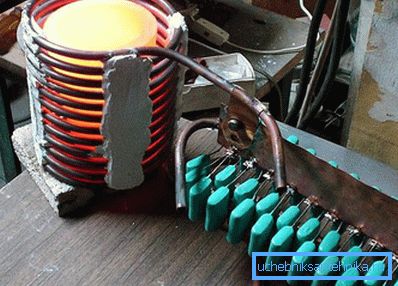

Primarni krug je helix bakrene žice. Pretvara energiju električne energije u vrtložne struje, stvarajući magnetsko polje. To su valovi ovog polja, padaju na sekundarnom krugu, zagrijavaju rashladno sredstvo. Metalna žica unutar jezgre je sekundarni krug i grijaći element. Voda iz povratka, koja ulazi u kotao, zagrijava i zahvaljujući indukciji, izlazi iz njega u sustav grijanja.

Jednostavna opcija

Najlakši kotao može se sastaviti kod kuće, sa vještinama za rad s aparatom za zavarivanje, kao i brusilicom. Prije izrade kotla, potrebno je pripremiti metalnu četvrtastu cijev veličine 50 x 50 mm i debljinu stijenke od 2 mm. Proces proizvodnje možete vidjeti u odjeljku Video.

Dimenzije cijevi i oblik cijevi mogu se razlikovati, samo debljina stijenki ne smije biti mala.

• Pomoću brusilice potrebno je rezati profilnu cijev na duljinu od 50 cm i trebat će vam 5-6 komada (sve će ovisiti o širini upotrijebljene indukcijske pločice).
• Osim toga, trebate pripremiti dva elementa duljine od 25 ili 30 cm (sve ovisi o tome koliko je odjeljaka odabrano).
• Dijelovi od 50 cm zavareni zajedno. Svi bi trebali biti postavljeni okomito. Isprva, mogu se pričvrstiti s rukavicama za pećnicu, a onda je dobro kuhati sve zglobove.
• Za dva dodatna praznina morate odrezati jednu stranu da biste oblikovali profil u obliku slova U.
• Završenom modulu od 5 elemenata na donjim i gornjim dijelovima zavareni su dva segmenta s jednim uklonjenim zidom. Njihov je cilj spajanje svih pojedinih dijelova u konturu.
• Dalje, morate hermetički skuhati oblikovane rupe na stranama.
• Umetanje ulaza i izlaza izvodi se. Oni bi trebali biti dijagonalno postavljeni, jedan ispod i drugi iznad. U cijevi možete koristiti cijevi? "Za njih su zavarene dvije grane s niti koje olakšavaju ugradnju u završni sustav grijanja.
• Svi spojevi nakon zavarivanja se čiste pomoću brusilice. Gotova konstrukcija je odmašćena i obojana.
• Uređaj se montira u utvrđenu konturu. Ispod isporučuje se reverzno rashladna tekućina na gornjoj odlaznoj cijevi.
• U ulozi grijaćeg elementa služi uobičajena indukcijska peć. Potrebno je nabaviti ploču s mogućnošću podešavanja struje i temperature.
• Nalazi se iza kotao u blizini stražnje stijenke.
• Voda koja prolazi kroz ovu strukturu uspijeva zagrijati. Sustav mora imati spremnik za ekspanziju, kao i prisilnu cirkulaciju.

Ista mogućnost može se napraviti u horizontalnoj verziji. Da bismo to učinili, potrebna nam je cijev profila od 20 × 25 cm. Njegovi su krajevi zavareni metalnim utikačima kako bi formirali zatvorenu posudu. U gornjoj se zgradi izrezuju dva otvora, u jednom od njih je postavljen ventil za ispuštanje zraka, a na drugoj cijevi kroz koju će voda ući u sustav. Na strani, povratna cijev se smanjuje.

Komprimirajte uređaj

Osnova dolje opisane opcije je koncept koji se koristi u industrijskoj proizvodnji indukcijskih kotlova. Da bismo sastavili gotov proizvod, trebamo sljedeće komponente:

• metalna cijev promjera 160 mm i dužine 500 mm;
• metalna cijev 25 mm, duljina 500 mm;
• epoksi smola;
• bakrena žica s presjekom od 2,5 mm²;
• visokofrekventni pretvarač (može se preuzeti iz stroja za zavarivanje pretvarača ili iz indukcijskog pločica);
• vatrootporna tkanina.

Od alata trebat će nam aparat za zavarivanje, brusilica, kreda za označavanje. Slijedeći koraci:

• Prva stvar koju trebate začepiti cijev manjeg promjera na obje strane. Da biste to učinili, duž čitavog opsega stražnjeg kraka vršimo rezove kroz 5 mm. Rezultirajući segmenti savijati se u sredini i kuhati. Umjesto toga mogu se koristiti dva polukružna ili stožasta savila.
• Zatim pričvrstite cijev u cijev veće promjere. Nalazi se u sredini i pričvršćuje se na ekspanzijske rebra. Može ih se izrađivati ​​od limenog metala. Prvo, pričvršćeni su za pričvršćivanje, a zatim se zglob kuha preko udaljenosti koju će elektroda doći.
• Sljedeći korak će zavariti utikače na velikom rukavcu. Prije toga, morat će napraviti rupe ispod cijevi 1 "i ugraditi navojne navlake.
• Cijela je struktura dobro očišćena i odmašćena.
• Epoksidna smola se pomiješa sa stvrdnjivačem u omjeru 2: 3.
• Tkanina je prekrivena ljepilom i omotana oko cijevi. Nakon toga, trebalo bi podnijeti do potpunog skrućivanja.
• Iz pripremljene žice napravljene su dvije indukcijske zavojnice. U tu svrhu, na vrhu i na dnu, 54 zavoja se ranu. Između njih važno je zadržati istu udaljenost. Nakon završetka namota, cijeli vodič je prevučen epoksidom. Odozgo je zaštićen ljepljivom trakom otporno na toplinu.
• Spojevi na izvor visokofrekventnog napona paralelno su spojeni.
• Cijela je struktura postavljena u dodatno zaštitno kućište kako ne bi oštetio vodiče.
• Uređaj je postavljen u krug grijanja. Mora postojati pumpa koja će jamčiti prisilnu cirkulaciju.

Krajevi male cijevi su zatvoreni kako bi se osigurala prolaz vode na zidove velike cijevi. Ako to nije učinjeno, tekućina će proći u sredini i neće imati vremena za zagrijavanje.

Još jedna mogućnost

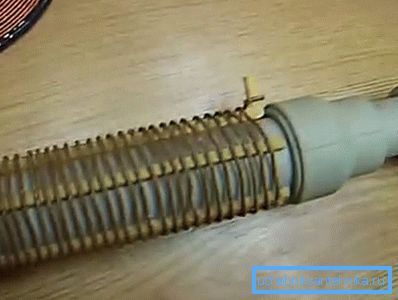

Za proizvodnju vam je potrebna plastična cijev promjera 63 mm i dužine 50 cm, čelična žica promjera 3 mm, bakreni vodič s presjekom od 2,5 mm² i dužine od 11 metara.

• Čelična žica rezana je u duljine 7 cm, položena u komad plastične cijevi.
• Dva adaptera su lemljeni u utičnicu na spoju s navojem 1 ". S obje strane, grubim filterima su vijčani kroz nipke za 1".
• Paralelne tekstilitske trake su zalijepljene na površinu cijevi.
• Na njih su postavljene zavojnice bakrenog vodiča. Udaljenost između njih bi trebala biti jednaka. Nakon toga, oni se pune epoksidnom smolom.
• Proizvod je postavljen u cijev sustava grijanja i povezan je s izvorom visokofrekventnog napona.

Broj okreta, kao i dužina vodiča, morat će se odabrati empirijski, budući da su duljina i kapacitet sustava različiti za svaku od njih. Čelična žica, zagrijana od induktivnih struja, dat će temperaturu vode koja će proći kroz cijev. Ova se opcija ne može koristiti kao samostalni uređaj, ali će biti izvrstan dodatak glavnom izvoru koji će uštedjeti potrošnju tekućine za grijanje.

Prednosti i nedostaci plastičnih cijevnih kotlova

Prednosti indukcijskih kotlova:

• Voda u sustavu grijanja zagrijava dva puta brže i ima dvostruko grijanje.
• Tromost je znatno manja od korištenja plina ili drugih kotlova za gorivo.
• Magnetska indukcija sprječava nastanak ljestvice.
• Tiho djelo.
• Nema potrebe za čišćenjem i održavanjem kotla.

Kao i svaki fenomen ili konstrukcija, indukcijski kotlovi imaju svoje nedostatke:

• Prije uporabe morate paziti da jezgra bude potpuno napunjena vodom i da u postupku rada razina vode ne bi trebala pasti, inače će se plastika jednostavno otopiti.
• Kotao se može koristiti samo u zatvorenom prisilnom sustavu grijanja.
• Visoka cijena industrijskih dizajna.

Moć kotla mora osigurati odgovarajuću razinu grijanja u sobi. Najprikladnija formula: 1 kW na 10 m².

Indukcijski kotao je izvrsna alternativa drugim aparatima za grijanje. Ako je moguće napraviti kod kuće, vještine rada s alatom i opremom, sposobnost ugradnje grijaće opreme, tada možete sami napraviti takav uređaj. Ako niste sigurni u sebe, bolje je kupiti gotovu bojler i pozvati stručnjake da ga instalirate.

video

Pogledajte video koji pokazuje kako se samostalno može napraviti indukcijski električni kotao:

Ovaj video prikazuje proces proizvodnje za kotlu za indukcijsku pločicu:
