Samostalna ugradnja cjevovoda za grijanje: podno grijanje

Sada sve češće koristi se polaganje cjevovoda za grijanje sustava podnog grijanja. To je zbog visoke učinkovitosti i isplativosti takve strukture, kojoj su sada mnogi vlasnici privatnih kuća težili.

Zapravo, grijanje je uvijek ista, ali metode polaganja i cijevi mogu biti različite, kao i čvor za zagrijavanje vode. Ali zainteresirani smo za samu instalaciju - ostatak nijansi će biti pregledan površinski, a također ćemo vam pokazati videoisječak na ovoj temi.

montiranje

Preliminarni rad

• U svakom slučaju, cijevi za grijanje u podu postavljaju se samo na cementnu pijesak ili betonsku podlogu.. Dakle, morate početi s njom, jer ćete morati čekati njegovo konačno sušenje, što će trajati 28 dana. Možete, naravno, početi instalaciju nakon tri tjedna, ali za to morate ukloniti isječke za pričvršćivanje, budući da su umetnuti u grubu podlogu (nije prikladnije bušiti mokro sprežnik - rupa je slomljena na velike veličine).

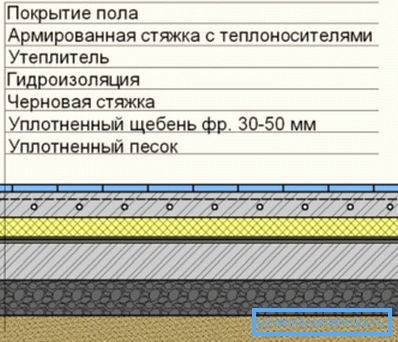

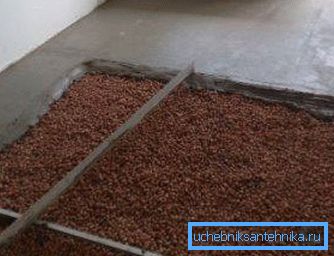

• Za popunjavanje estriha, ako je napravljena na prvom katu, svakako nam je potrebna izolacija i najjeftinija i najkvalitetnija opcija, proširena glina ili prošireni glineni pijesak. Njezina će cijena biti 4-5 puta niža u odnosu na ekstrudiranu polistirensku pjenu. Osim toga, trebat će vam zatvaranje vodonepropusnosti, koje morate postaviti na grubu podlogu, ali ne na jastuku pijeska, kao što to neki preporučuju. Razlog tome je da vodonepropusnost sprječava ulazak vlage u pijesak, drobljeni kamen ili prosijavanje, a suhi jastučić doprinosi smanjenju toplinske provodljivosti, stoga prečica na njemu jednostavno nema smisla!
• Ojačana rešetka za grubu kravatu nije nužna, međutim, kao i za doradu, gornju kravatu, ako se kao prednji poklopac koristi keramička pločica.. Ali ta je mreža općenito potrebna, tako da se ne pojavljuju velike pukotine, a metalni svjetionikovi profili izvrsno se obrađuju - prostor za lijevanje je mali, pa instalacija armaschet ili žice ostaje po vašem izboru.

Preporuka. Nemojte monoliti s temeljom ili zidovima - pri ugradnji vodonepropusnog filma, umetnite ga na zidove iznad razine prednjeg poklopca (a zatim odrezati višak). To će isključiti mogućnost međusobne deformacije tijekom spuštanja temelja, kao i služiti kao stanka za hladne mostove.

Polaganje podne topline

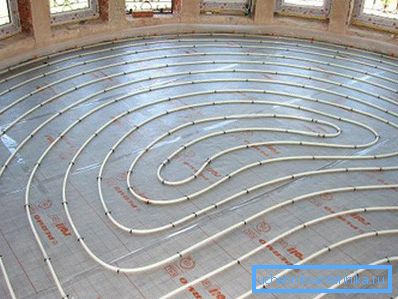

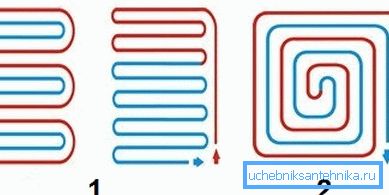

Prije svega, trebate sami odlučiti kako ćete položiti cijev - za to postoje dva načina - zmija i spirala, premda se prva verzija može izvršiti na različite načine. Razlika je u omjeru temperature u pokrivenom području.

Dakle, ako vodite cijev duž određene rute, a zatim se vratite odmah pokraj njega, kao što se vidi na lijevoj slici gornje slike, temperatura poda bit će ista, a ako se vrati kao što je naznačeno u sredini, kapi će se osjetiti pod nogama. S obzirom da SNiP 41-01-2003 preporuča da temperatura poda ne bude veća od 26 ° C u spavaćoj sobi, a ne više od 31 ° C u ostatku, srednja inačica neće biti previše dobra, stoga je bolje izbjegavati.

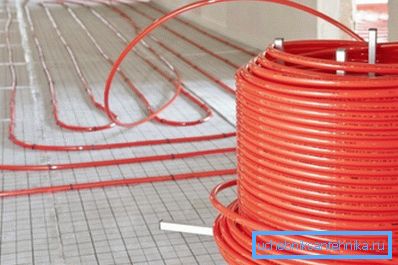

Za prtljažnik na toplom podu, možete koristiti polietilen ili metalni laminat, iako iz nekog razloga smatra da je to polietilenska cijev koja je najprikladnija za takvu ugradnju, pa čak i upute u zaljevu upućuju na to da se koristi takva vrsta grijanja. Ali iskustvo i praksa takvih radova upućuju na brojne nedostatke u instalaciji polietilena, a jedna od njih je nemogućnost ulijevanja gornjeg estriha prije punjenja vodom (meke zidove), a veza tijekom gradnje i popravaka može se dogoditi mnogo kasnije! Osim toga, trošak PE je veći u usporedbi s laminatom na bazi metala.

Laminat na bazi metala mnogo je praktičniji u tom pogledu, samo ima problem na oštrim zavojima - može se slomiti, ali postoji prilično jednostavan način izlaska. Na cijevi se nosi čelična opruga od 20-30 cm, a unutarnji promjer mora biti 12 mm veći od vanjskog dijela metalne plastike, odnosno 17-18 mm. Proljeće je gurnuto kroz cijev, a svaka savijena izvedena je uz pomoć, tj. Tijekom procesa služi kao kućište.

Preporuka. Kod postavljanja poda vlastitim rukama, izbjegavajte spojeve cijevi ispod estriha. Ako je podna površina prevelika, a jedna uvala nije dovoljna za vas, bolje je podijeliti ovo područje na nekoliko krila, tako da su sve veze samo na češlju za distribuciju.

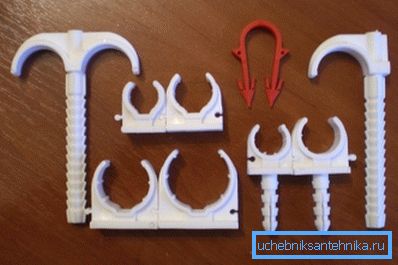

Učvršćivanje cijevi vrši se pomoću različitih kvačica, koji su pričvršćeni na podlogu, oba tipa, i uz pomoć gornjih isječaka, koji se šire na površini u obliku vrpce ili sagova. U svakom slučaju, optimalna udaljenost između cijevi bit će 20-25 cm, ali to također ovisi o debljini gornjeg estriha.

Toplina se podiže u obliku trokuta s kutovima od 45? u odnosu na pod i trebate presjeći rubove ovog trokuta samo ispod površine gotovog poda - tako da će grijanje biti najjednostavnije.

Svako krilo je povezano s kućnim grijačem kroz češalj, koji se montira ili na zid ili u posebno opremljenu nišu, kao što je prikazano na vrhu fotografije. Potrebno je instalirati Mayevsky ventil na svaki od češlja, jer nema drenaže u takvom sustavu.

zaključak

Kada se polaganje grijanja u privatnoj kući dovrši, cijevi se izliju s cementnim pijeskom i dodatkom plastifikatora (proporcije su označene na spremniku). Probno vođenje se može obaviti 2-3 dana nakon zalivanja, ali istodobno temperatura rashladnog sredstva ne smije biti veća od 25-30 ° C, kako ne bi došlo do pukotina u podu.
