Samouslužni kotlovi za grijanje: kako odabrati dizajn

U selu je često hitan problem njegova grijanja u hladnoj sezoni. Konvencionalna peć na ugljen ili peći na drva nije baš učinkovita: troškovi goriva su neracionalni, potrebno je puno vremena za uklanjanje čađe i pepela, a u sobama se smanjuje temperatura. Izvrsno rješenje za izraženi problem bit će kotao za grijanje.

Takve su jedinice moderne i učinkovitije od peći. S dovoljnom snagom uređaj će moći zagrijati ne samo stambenu zgradu, već i industrijsku, komercijalnu zgradu. Po želji, takva jedinica može biti izrađena ručno.

Kako kotao radi grijanja

Svi kotlovi za grijanje su raspoređeni po istom principu - gorivi prijenos goriva prenosi toplinu u izmjenjivač topline. To zagrijava nosač topline - vodu, ulje, antifriz (vidi također članak Izračun toplih radijatora: potreba za toplinskom energijom i broj dijelova).

Za učinkovitost jedinice su dva pokazatelja.

1. Razina goriva goriva. Kada nedovoljna količina kisika s otpadom za sagorijevanje uklanja tekuće para goriva ili plinovodu i može odustati od puno energije tijekom sagorijevanja, onda se potrebno napraviti izmjenu domaćeg kotla za grijanje.
2. Uređaj izmjenjivača topline. Što je dodatni prostor komore za izgaranje i spremnik za vodu, toplinski se prijenos energije prenosi iz nosača topline za određeno vrijeme.

Obratite pažnju! Na temelju toga, temperatura otpada sagorijevanja mora biti što je moguće niža. S padom ovog pokazatelja na povećanju učinkovitosti kotla. Osim toga, što je niža temperatura u dimnjaku, to će biti izdržljiviji, a rad jedinice je sigurniji.

Izbor dizajna uređaja

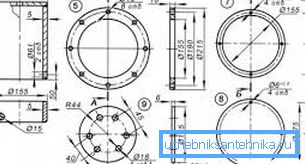

Kada izrađujete nacrte kućanskih grijaćih kotlova, dostupnost materijala i određena vrsta goriva u vašem području će utjecati na njihov izgled i rad.

1. Dostupnost materijala. Čelik otporan na toplinu pogodniji je za jedinice za grijanje od običnog nehrđajućeg čelika. No, potonji se koristi češće. Bitno je da je materijal lako dostupan, a cijena je niža.
2. Mogućnost obrade. Lijevak od lijevanog željeza ne može raditi kod kuće.

Stoga, kada se izrađuju domaći kotlovi s krutom gorivom, najčešći materijal za njih je lim.

1. Debljina čelika treba biti 4/5 mm. Može se nositi s brusilicom, plinom ili električnim zavarivanjem.
2. Jedinica uređaja ovisi o odabranoj vrsti goriva.
3. Na dizajn utječe način cirkulacije vode u krugu.
4. Uputa napominje da, kako bi voda bila zagrijana da cirkulira prirodnom konvekcijom, potrebna je znatna visina spremnika i veliki presjek mlaznica, kao i krugovi grijanja. Što je manji njihov promjer, to je veći hidraulički otpor i manja je brzina cirkulacije.
5. Ako stavite crpku, povećat će se brzina strujanja vode, čime se olakšava presijecanje cijevi i visine spremnika.

Kada su montirani kućni grijani kotlovi za kuću, vrijedi upamtiti nekoliko preporuka.

1. Bolje je napraviti krug grijanja i mlaznice jedinice od cijevi s presjekom od najmanje 32 mm.
2. Od kada se pumpa isključi, brzina protjecanja rashladne tekućine se smanjuje, njegova se temperatura povećava. Stoga krug grijanja treba biti izrađen od pocinčanih cijevi. Analogni plastični (ima nisku otpornost na visoke temperature), čak i ojačani, bolje je ne koristiti.

Vrste jedinica

Najčešći kotlovi za drvo.

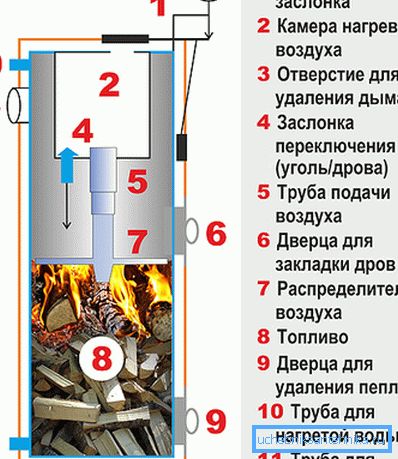

Drvni agregati

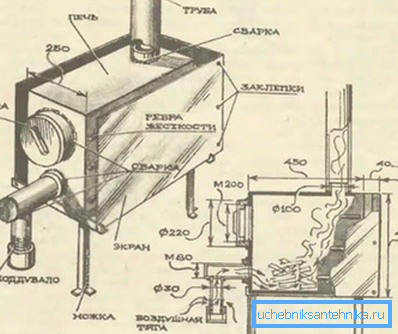

1. Najjednostavniji kućni kotao za grijanje drva ima izgled dviju cilindara, od kojih se manji nalazi unutar većeg.
2. Unutarnja struktura je vatrogasna kutija, a vanjski je spremnik za vodu.
3. Kako bi se smanjio rad zavarivanja, moguće je koristiti cijev velike dionice s debelim zidovima kao tijelo jedinice.
4. Domaći kotao za grijanje na drvetu može imati različite veličine i oblike, na temelju dostupnosti tih ili drugih materijala. Na taj način možete montirati zavarenu pravokutnu peć u cilindričnom spremniku za vodu. Kao opcija - staviti u peć izmjenjivač topline ili izmjenjivača topline iz više cijevi postavljenih uzdužno ili poprečno.
5. Drvene kotlovnice mogu se ugostiti na bilo koji tip krutog goriva. Za njih su prikladni ugljen, peleti, obična drva za ogrjev, briketi od suhog treseta itd.

Glavni nedostatak takvih uređaja je njihova niska učinkovitost.

Analozi pirolize

1. U takvim kotlovima, pri temperaturama od 200/800 ° C i ograničenom količinom kisika, drvo emitira toplinu tijekom sagorijevanja i pretvara se u pirolizni plin i koks od drva. Nadalje, zrak se miješa u grijanom plinu, što uzrokuje da se tvar zapali s otpuštanjem velike količine toplinske energije.
2. Rezultat toga je velika učinkovitost uređaja koja dosežu 92%. Na jednom dijelu jedinice za gorivo može raditi 10/12 sati. Uobičajeni kućni kotao na kruto gorivo ima pokazatelj od 4 sata.
3. Gorivo u jedinici gori kroz minimalnu količinu otpada. Spaljivanje plina može se regulirati automatizacijom.

Obratite pažnju! Kada se plinovite i čvrste frakcije goriva grije odvojeno, zahtjevi za sadržaj vlažnog drva povećavaju. Vrijednost od više od 30% plina s velikom količinom vodene pare gori bez obzira.

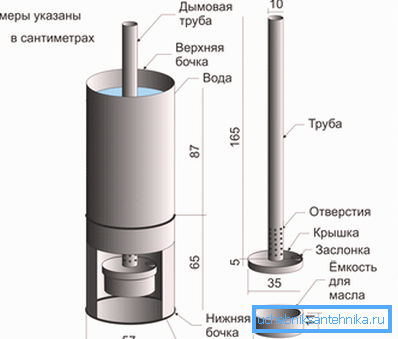

Otpadne uljne jedinice

Zanimljivi kotlovi za rad. Isparavaju ulje prije nego što gori. Kada jedinica dosegne radne temperature, kapanje u zagrijanu paletu odmah se pretvara u plin koji, kada se spali, zagrijava izmjenjivač topline.

Kao gorivo u takvim jedinicama, možete koristiti dizel.

Električna oprema

Domaći električni kotao za grijanje je vrlo jednostavan u dizajnu. Unutar cijevi velikog poprečnog presjeka ima grijač. Povratna cijev je zavarena na kućište odozdo, napajanje je postavljeno na vrh.

Valja napomenuti da električni kotlovi s kapacitetom većim od 7 kW ne smiju biti priključeni na mrežu 220 volta.

Napon na 380 nije svugdje.

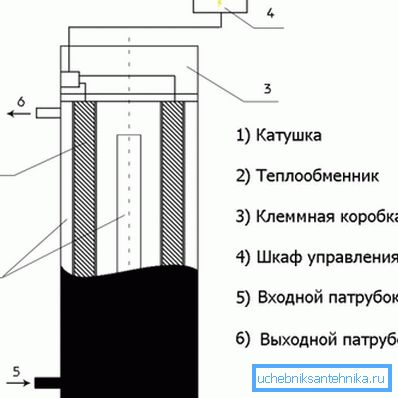

1. Složenije domaće indukcijsko grijanje.

1. Njegov najjednostavniji dizajn sastoji se od plastične cijevi s debelim zidovima. Enamelirana žica je omotana oko 100 okretaja.
2. Spojen je na inverter za zavarivanje koji ima struju (izlaz) od 15 A.
3. Unutar kućišta nalaze se elementi koji su grijani s vrtložnom strujom - podrezivanje čelične šipke ili debele žice.
4. Povratna cijev je spojena s kućištem odozdo, a napajanje odozgo.
5. Krug je napunjen rashladnim sredstvom, a jedinica je spojena na napajanje.
6. Za takav uređaj nije potrebna pumpa. Cirkulacija osigurava konvekciju zagrijane vode.

zaključak

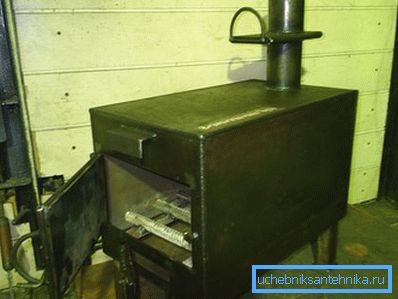

Kotlovi za grijanje mogu se obavljati samostalno. Takvi uređaji mnogo su učinkovitije od peći i mogu povećati performanse sustava grijanja (vidi također članak "Samopreglačni sustav grijanja: Značajke uređaja").

Video u članku još sadrži mnogo zanimljivih stvari.
