Sekcijska radijatori: uređaj integralnog i sekcijskog

Osim činjenice da se različiti metali koriste za proizvodnju baterija, dizajn samog radijatora može se razlikovati. Posebno je moguće zadovoljiti i modularne (sektorske) radijatore i krute. Svaka vrsta ima brojne prednosti, a za informirani izbor je bolje razmotriti detaljnije u kakvoj su situaciji prikladni bimetalni grijaći radijatori, a kad kompletni modeli stane.

Klizni radijator

Jednodijelni i odsječni radijator uređaja

Uređaj baterije za grijanje ovisi o upotrijebljenom materijalu:

  • Radijatori klasičnog lijevanog željeza pretpostavljaju prisutnost 1 ili 2 kanala za cirkulaciju rashladnog sredstva. Izrađuju se, u pravilu, odjeljci, odvojeni dijelovi međusobno su spojeni kroz bradavicu s lijevim i desnim navojem na različitim stranama;

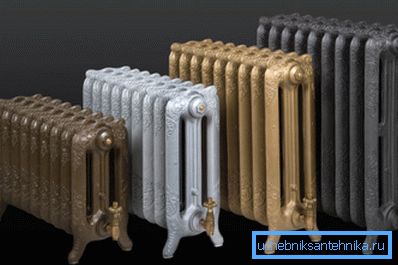

Baterije od lijevanog željeza također su izrađene od presjeka

Obratite pažnju! Kada okrenete bradavicu susjedni dijelovi su čvrsto privučeni jedni drugima, ali to nije dovoljno kako bi se osigurala nepropusnost zgloba. Stoga se nužno koriste brtve za brtvljenje.

  • Aluminijski modeli razlikuju se po tome što se čak i svaki pojedini dio može sastojati od nekoliko elemenata. Naravno, više zglobova ne koristi trajnost;
  • Radijatorski profilni čelik karakterizira visoka čvrstoća i sposobnost izdržavanja visokog tlaka u sustavu grijanja. Također, radna temperatura rashladnog sredstva može se podići na temperaturu iznad 100 ° C. Što se tiče tipova konstrukcije, može biti presjek, ploča i cijevni (registar), čelik omogućuje proizvođačima da koriste gotovo vrstu konstrukcije;
  • Nedavno su postali popularni bimetalni radijatori, u kojima rashladna tekućina cirkulira kroz čelične cijevi, ali peraje su izrađene od aluminijskih cijevi. Također se može pojaviti kombinacija bakra i aluminija.
Slika pokazuje da su aluminijske lamele postavljene na vrh čelične cijevi.

Korištenje aluminijskih lamela smanjuje težinu i osigurava brzo zagrijavanje radijatora. U modernim modelima, dizajn rebara je optimiziran tako da se zrak kreće u smjeru odozdo prema gore. To jest, u donjem dijelu se uzima hladni zrak, au gornjem dijelu već je zagrijan.

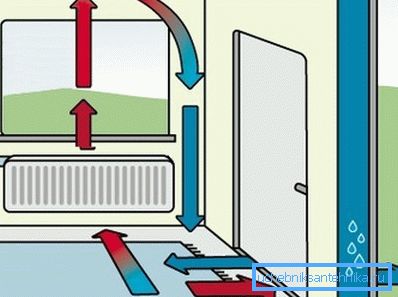

Oblik kretanja zraka

Od značajki dizajna, moguće je uočiti prisutnost dodatnih ukrutnjaka između aluminijskih ploča. Proizvođači ga pišu u dostojanstvu svojih radijatora, ali u stvari nema posebne koristi od ove inovacije, a cijena se malo povećava. Ipak, većina baterija jednostavno se visi na zid i ne doživljava značajan mehanički stres tijekom rada, tako da visoka krutost jednostavno nije potrebna.

Značajke rada i odabira radijatora

Razlike u dizajnu ne utječu samo na izgled radijatora. Ovisi o njenom toplinskom kapacitetu i pouzdanosti rada (više zglobova, slabije točke koje mogu uzrokovati curenje u budućnosti).

Usporedba monolitnih i krutih radijatora

Trenutno, često se koriste baterije za presijecanje. To se može objasniti činjenicom da je zbog promjena u broju sekcija jednostavno proizvođačima jednostavnije regulirati toplinsku snagu čitavog uređaja.

U pravilu, rad je strukturiran na sljedeći način:

  • izdaju se standardni odjeljci (toplinska snaga jednog doseže 170-200 W);

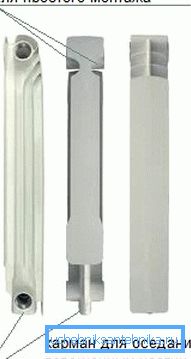

Izgled jednog dijela
  • baterija je sastavljena od dijelova u tvornici. Ona već uzima u obzir dimenzije sobe.

Obratite pažnju! U načelu, možete ukloniti nepotrebne dijelove vlastitim rukama ili obrnuto, dodajte nedostajuće. No, ne jamči se da će prilikom montaže baterije biti moguće ponovno postići čvrstoću spojeva između dijelova, pa je bolje da to ne riskirate.

Postoji nekoliko značajnih nedostataka u montažnoj strukturi:

  • zglobovi - potencijalni izvori problema u budućnosti;
  • Takva baterija je dizajnirana za standardni tlak u sustavu grijanja, tj. Uporaba rashladne tekućine s radnom temperaturom iznad 100 ° C nije preporučljiva.

Na prodaji su i solidni modeli radijatora. Sva razlika leži u činjenici da je baterija odmah izrađena u punoj veličini. To jest, čelične cijevi djeluju kao okvir (rashladna tekućina kruži uz njega), a na njemu se u tvornici postavljaju aluminijske lamele.

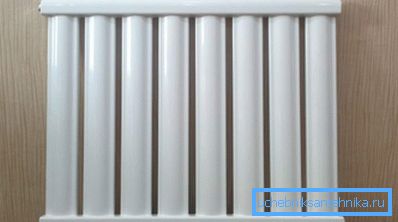

Jednodijelni radijator grijanja

U ovom dizajnu, nedostatak je u tome što je nemoguće povećati toplinski kapacitet uređaja dodavanjem dodatnih odjeljaka. Ali u prednostima treba zabilježiti mogućnost povećanja pritiska u sustavu grijanja i temperature rashladnog sredstva na 120-150 stupnjeva. Takvi radijatori su idealni za autonomni sustav grijanja.

Što tražiti pri odabiru

Upute za odabir obično se smanjuju na jednostavni izračun minimalne potrebne toplinske snage uređaja, ovisno o području sobe. Možete koristiti pojednostavljenu metodu i nastaviti s činjenicom da je na 10m2 potreban vam je najmanje 1 kW termičkog kapaciteta baterije (ovu vrijednost treba navesti u dokumentaciji za grijač).

Obratite pažnju! Navedena ovisnost vrijedi samo za stropove s visinom od 2,7 m, ali ako su stropovi visoki, tada se dobiveni rezultat treba povećati za oko 15%. Također, prilikom određivanja potrebnog toplinskog učinka treba uzeti u obzir broj prozora i vrata u sobi, vrsta izolacije, smještaj, itd.

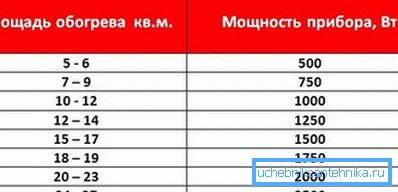

Indikativne preporuke za napajanje baterije, ovisno o snimci

Osim prijenosa topline, pozornost treba posvetiti svim vrstama korisnih stvari kao što su podne zagrade ili držač ručnika.

Oni će vam omogućiti da koristite bateriju kako biste riješili manje kućanske probleme:

  • držač ručnika za radijatore s donje strane je koristan uređaj koji omogućuje suhe ručnike, majice i druge male predmete oko akumulatora. Izvana izgleda poput metalne cijevi (od nehrđajućeg čelika), koja je umetnuta u plastične držače. Držači su izrađeni u obliku kvačica s utorima, oni se jednostavno stavljaju na aluminijsku ploču, da bi se takav dodatak postavili na bateriju, mora imati najmanje 6 sekcija;

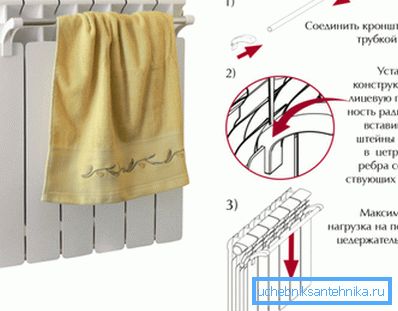

Jednostavan držač ručnika

Obratite pažnju! Ako pokušate sušiti odjeću na samom radijatoru, postoji veliki rizik da ga jednostavno gori, peraje se zagrijavaju na visokoj temperaturi i mogu ostati na tkanini smeđe pruge. Držač ručnika ne dopušta kontaktiranje tkanine i metalnog radijatora.

  • podna konzola je dobra jer vam omogućuje da zid bude siguran i zvuk. Posebno su važni takvi sustavi za pričvršćivanje u sobama s velikim prozorima, gdje se baterija ispod pragova ne može smjestiti.

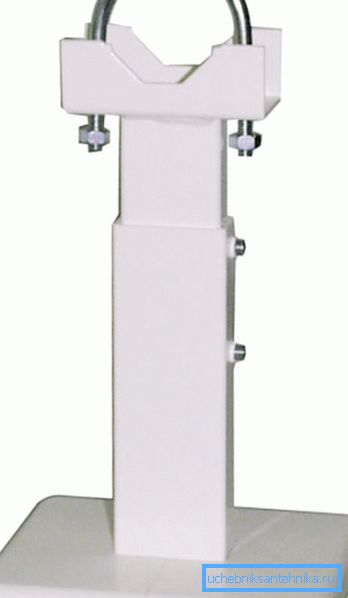

Jedna od mogućnosti za podnu konzolu

Svaki podni nosač za radijalne radijatore ima isti dizajn - plastičnu ili metalnu nogu s podesivom visinom, na gornjem dijelu ima udubljenje za prikladan smještaj hladnjaka i metalni kvačilo.

Razlike mogu biti u vrsti brave - može se koristiti zakrivljena čelična šipka s navojem na krajevima ili lanac koji se sastoji od pojedinačnih pokretnih dijelova. Prilikom odabira držača trebate uzeti u obzir duljinu akumulatora, ako je prilično masivna i prelazi 10 dijelova, a zatim pored držača sa strane, također trebate dodati 1 u sredinu radijatora. Ako to nije učinjeno, baterija se smanjuje i moguće je proći kroz zglobove pri dnu.

Podni nosač

Na kraju

Sekcijske baterije postale su tako čvrsto utemeljene u našem životu da mnogi ljudi čak ne sumnjaju u postojanje integralnih. U međuvremenu, u pojedinim situacijama, svi radijatori mogu biti poželjni jer mogu podnijeti veći pritisak u sustavu, a temperatura rashladnog sredstva može se povećati za 40-50% u usporedbi s konvencionalnim sustavom grijanja.

Predložene informacije će vam omogućiti da napravite izbor. U ovom članku videozapisa prikazuje uređaj podnih zagrada za radijatore.
