Servo za grijanje - osnova "pametnog" sustava grijanja

U prošlosti nije bilo posebnih zahtjeva za sustavima grijanja - bilo je dovoljno da je soba topla. Pored pouzdanosti, moderni sustav grijanja također mora osigurati mogućnost regulacije temperature u širokom rasponu. Servo pogon je osmišljen kako bi grijanje bio što osjetljiviji, omogućava vam prilagodbu temperature u prostoriji do stupnja

Opseg primjene

U sustavu grijanja može se postaviti na različita mjesta, na primjer, ako je potrebno kontrolirati protok rashladne tekućine u grijač, postavlja se na dovodnu cijev. No, servo ventil ventila grijanja omogućit će reguliranje protoka zraka u peći za kotlove, tj. Prilagodit će se snaga grijalice (vidi također članak Modern Heating Terem - visoka kvaliteta po prihvatljivoj cijeni).

Podešavanje temperature u sobi često se obavlja na dva načina:

• uz pomoć termostata - Najbolja opcija u slučaju grijaćih radijatora. U tom slučaju, regulatori se postavljaju ispred svake baterije i automatski reguliraju protok rashladne tekućine u radijator;
• koristeći servo - najčešće se koristi kada je potrebno za podešavanje temperature podnog grijanja.

Obratite pažnju! Servo se može ugraditi na češalj grijanog crijeva umjesto uobičajenih toplinskih glava.

U slučaju toplih podova, posebno je važno da rashladno sredstvo ne bude veće od određene temperature. Ako, primjerice, regulira protok rashladnog sredstva pomoću konvencionalnih regulatora temperature, a kod pokretanja sustava može doći do situacije kada topla voda teče u cijevi. Kao rezultat toga, jednostavno će biti neugodno hodati na pod neko vrijeme, a neuspjeh dijela cijevi je moguće.

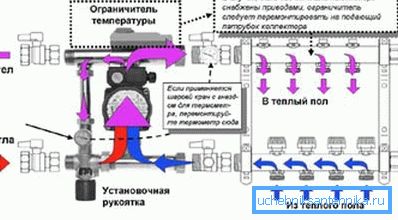

Postavljanje servo s trotočnim ventilom na razvodnik izbjeći će to. Obično to radim, pogotovo jer je cijena takvog uređaja minimalna.

Pročitajte više o dizajnu

Servomotori se mogu podijeliti u dvije skupine uređaja - elektromehanički i elektrotermički. U prvom, mehanički zahvat koristi se za određivanje dijela u pokretu. U elektroteralnim uređajima, umjesto toga, svojstvo tekućine (plin, čvrsta) koristi se za promjenu volumena kod zagrijavanja i koriste se u sustavima grijanja.

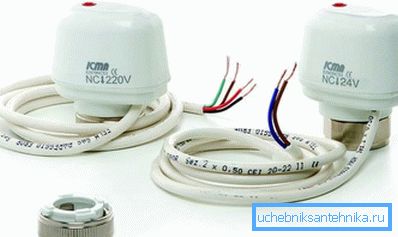

Prilikom odabira određenog modela morate znati upotrijebljenu oznaku, mogu postojati mogućnosti kao što su:

• normalno otvoren / zatvoren;
• napon 230 ili 24 V.

S naponom sve je čisto - 230 V znači napajanje uređaja iz mreže i 24 V - iz baterija. No, otvoreni / zatvoreni izravno se odnose na način rada i opseg uređaja.

• normalno zatvoreni tip pri zatvaranju kruga, voda teče kroz cijevni dio, to je tip koji se koristi za grijanje;
• normalno otvoreno - naprotiv, kada se krug zatvori, blokira kretanje tvari kroz cijev, takvi uređaji se uglavnom koriste u klima uređajima, rashladnim uređajima.

Uređaj i načelo rada

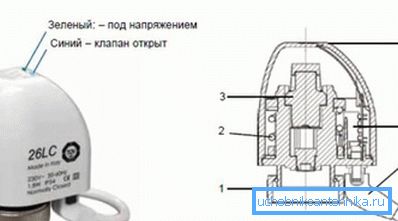

Glavni element ovog uređaja može se nazvati brtvljenom komorom s valovitim zidom. Unutar ove komore može biti plin, tekućina ili krutina - kada se zagrije, mijenja dimenzije mjehura (hermetičke komore) i regulira struju tvari kroz cijev.

Tijekom rada, termostat smješten bilo gdje u prostoriji signalizira servo da temperatura prelazi optimalnu. Krug se zatvori i struja počinje teći kroz njega.

Kada se to dogodi, mjehovi se zagrijavaju i produljuju. Kada produljenje mijeha počinje pritisnuti na stalak ventila, smanjujući prolazni otvor u cijevi.

Dizajn je napunjen oprugom, tako da nakon što se krug ponovno otvori i mjehurići hlade, opruga će vratiti potisnik u prvobitni položaj, a provrt bušenja će se povećati.

Značajke instalacije

Kada će samostalno postavljanje servo uputa izgledati ovako:

• Prvo, u sobu je instaliran termostat - zabilježit će promjenu temperature zraka;
• tada je instaliran dvotračni ili trosmjerni ventil (karakteristike svakog tipa ventila opisane su niže);

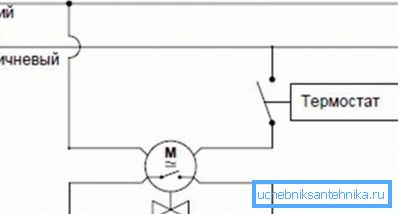

• Servo aktuator se instalira izravno na ventil i spojen je na termostat. Uređaj je napajan.

Obratite pažnju! U 4-jezgrenim servo pogonima osigurano je 1 kontakt za moguću povezanost drugih uređaja.

Ako je sav posao povezan ispravno, LED dioda na servo glavi bi trebala svijetliti, prema svojoj boji, možete procijeniti položaj:

• plava boja označava da je uređaj trenutačno de-energiziran, tj. da je u otvorenom stanju;
• zeleno svjetlo označava da je napajanje napajanja, tj. servo je zatvoren.

Koristeći dva i trosmjerna ventila

Aktuator se može koristiti s dva, tri i četiri puta ventila. Kod sustava grijanja najčešće se koriste prve dvije vrste ventila.

Dvosmjerni servo ventili obično se postavljaju ispred radijatora. Takav uređaj ima samo ulaz i izlaz, a promjena u otvoru omogućuje reguliranje prolaza rashladne tekućine kroz ventil. Ugradnja regulacijskog uređaja obavlja se ručno.

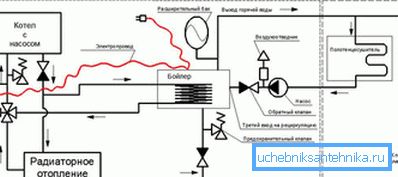

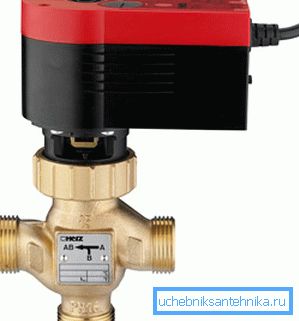

Trostrani sadrže mnogo više mogućnosti. Instaliranje servo pogona omogućuje ne samo reguliranje struje rashladnog sredstva kroz nju, već i, ako je potrebno, izoliranje krugova grijanja jedni od drugih.

Obratite pažnju! Odvajanje krugova grijanja jednostavno je potrebno pri korištenju konvencionalnog grijaćeg zračenja i niske temperature (podno grijanje).

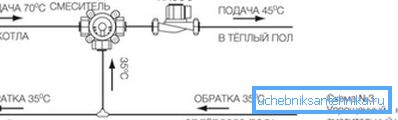

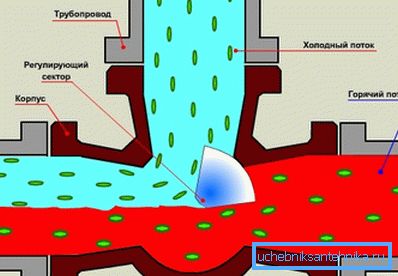

Kada je termoreguliran, aktuator na trotočni ventil može, na primjer, pripremiti miješanje u cijev za vodu od povratne cijevi. To daje 100% jamstvo da previše topla tekućina za prijenos topline neće ući u grijač.

sažimanje

Korištenje servo pogona omogućava visoku fleksibilnost podešavanja sustava grijanja. Istodobno, trošak takvog uređaja je nizak, a jednostavnost instalacije samo povećava njegovu popularnost. Takav sustav grijanja omogućit će adekvatno i brzo reagiranje na najmanju promjenu temperature u kući (vidi i članak Instaliranje grijanja: savjeti o odabiru autonomnih komponenti sustava).

Videozapis prikazuje primjer instalacije servo na grijaču kolektora.
