Shema grijanja: kako postaviti cijevi za autonomni sustav

Prije instaliranja sustava grijanja potrebno je odrediti način distribucije cjevovoda. Postoje obje poznate i često korištene pojedinačne i dvije cijevi metode za uređenje klimatskih mreža, kao i više egzotičnih. To uključuje sustav grijanja za dva krila, radijalna, višespojna i tako dalje.

Pročitajte više o najpopularnijima u nastavku.

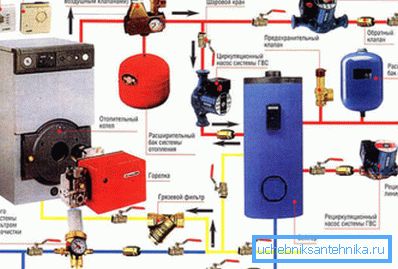

Pravilno oblikovani dijagram toplinskih mreža jamstvo je dugog i besprijekornog rada klimatizacijske mreže

Vrste sustava grijanja

Prije razvijanja ovih ili drugih shema - grijanje vlastitim rukama, opskrbu toplom vodom i slično - potrebno je odrediti vrstu klimatskog sustava metodom organiziranja struje rashladne tekućine. Iz toga izravno ovisi o tome koja je metoda polaganja cijevi prikladna u vašem konkretnom slučaju.

Najjednostavnija inačica je gravitacijski sustav grijanja u kojemu dolazi struja rashladne tekućine zbog razlike u temperaturi i gustoći vode koja teče kroz cijevi. S takvim shemama, prvo su poznati stanovnici gradova koji žive u Hruščovu ili nekoj drugoj stambenoj zgradi s centraliziranom ponudom nositelja topline.

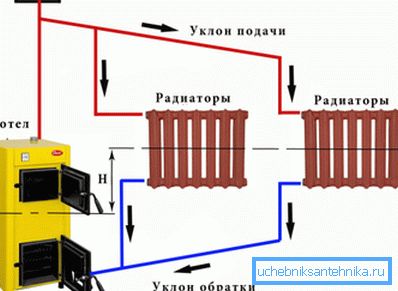

Slika prikazuje pojednostavljeni dijagram gravitacijskog sustava grijanja.

Načelo rada sustava grijanja s prirodnom cirkulacijom je kako slijedi:

  1. Voda grijana u kotlu postaje manje gusta i, prema tome, upaljač, zbog čega ga teška masa vode pritišće na gornju točku sustava.
  2. Od tamo, tekućina teče kroz instalirane cijevi kroz radijatore instalirane u svim sobama, dajući toplinu energije u zrak u sobama.
  3. Ciklus završava ulaskom hlađene vode u kotao, gdje započinje novi krug.

Obratite pažnju! Da bi se osigurala normalna brzina protoka i uklanjanje zraka njihovog sustava, cijevi za grijanje trebaju biti postavljene na gradijent od 3-5 stupnjeva prema kotlu. Ovo je obvezatan zahtjev koji je utvrđen SNiP-om.

Sustav gravitacije grijanja ima mnoge prednosti, no njegova upotreba povezana je s nekim poteškoćama. U tablici se prikazuju svi prednosti i nedostaci rada inženjerske mreže s prirodnom strujom rashladne tekućine.

prednosti mane
Potpuna autonomija. Grijanje, djelovanje na principu gravitacije i dalje funkcionira kada nestane struje. Glavna stvar koju je grijaća jedinica nastavila ispravno zagrijavati vodu u cijevima. Složenost instalacije. Tijekom instalacije morate strogo pratiti nagib cijevi, inače ohlađena voda neće pasti na bojler, a ispušteni zrak će činiti utikač, što će uzrokovati da cijeli sustav prestane raditi.
Pouzdanost. Pri postavljanju mreže grijanja ne koristi se teška električna oprema koja može slomiti ili zahtijeva tanku prilagodbu. Sve se temelji na zakonima prirode, koji rade neovisno o inženjerskim mrežama i jedinicama koje stvaraju ljudi. Uz pomoć gravitacijskog sustava grijanja, možete zagrijati kuću od ne više od 200 četvornih metara. metara. Osim toga, instalacija cirkulacijske crpke također je neophodna ako ukupna duljina cijevi za grijanje prelazi 30 metara.
Jednostavan rad. Samo pokrenite kotao i postavite načine koji vam trebaju. Nakon toga ne treba intervenirati u radu grijanja. Razlika između temperature vode na izlazu iz kotla i povratne cijevi je prilično velika. To negativno utječe na rad grijalice i povećava potrošnju goriva potrebnu za grijanje.
Mirna. S obzirom da nema potrebe za crpkama za grijanje, radi se potpuno tiho. U gravitacijskim sustavima grijanja često se koristi otvoreni spremnik za ekspanziju, iz kojeg rashladna tekućina isparava. Potrebno je stalno pratiti razinu vode i nadoknaditi ako je potrebno.

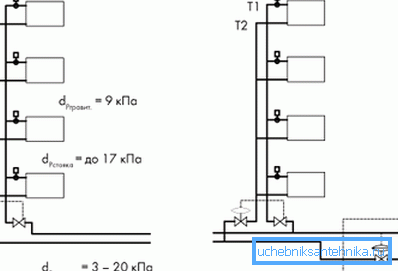

Shema ogrjevne mreže visokogradnje

Gravitacijske sheme za grijanje zgrada također se mogu koristiti u pojedinačnoj konstrukciji. Jedina je razlika u tome što možete instalirati tenk za ekspanziju i instalirati iz vertikalnih uspona koji nisu u potkrovlju, ali ispod stropa gornjeg kata (naravno, na najvišoj točki klimatskog sustava).

Zato možete sigurno nabaviti u gradskom imeniku ili opisati u nastavku tipične sheme grijanja, nadograditi ih na vlastite potrebe i implementirati.

Savjet! Da biste razumjeli skice i projekte koje su pripremili inženjeri, potrebno je znati simbole u shemama grijanja. Postoji nekoliko znakova i intuitivno, stoga ih pamćenje ne će vam puno vremena, ali će pružiti priliku za lakšu navigaciju u građevnoj dokumentaciji.

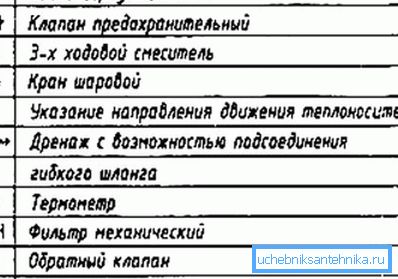

Simboli na shemama grijanja

Ako niste spremni podnijeti nedostatke sustava gravitacije, možete upotrijebiti sheme za instalaciju grijanja s prisilnim protokom tekućine. U ovom slučaju, obvezni element je cirkulacijska crpka instalirana na povratnu cijev.

Tek kad se odlučio na gore spomenuto pitanje, moguće je odabrati shemu polaganja cijevi.

Postoji nekoliko njih:

  • pojedinačna cijev;
  • dvocijevni;
  • zračenje.

Dopustite mi da se više posvetimo ovom pitanju.

Načini polaganja

Jedna cijevna grijana mreža

Započet ćemo analizu toplinske sheme s jednom cijevi, koja služi kako za opskrbu vodom na baterije, tako i za transport hlađene tekućine u kotao za grijanje.

Ako je potrebno zagrijati dva krila ili nekoliko katova kuće, potrebno je podijeliti protok vode na dva ili više dijelova pomoću čaše. Poželjno je opremiti svaki krug s odvodnim ventilima, koji ih po potrebi odrežu bez prekida rada cijelog sustava.

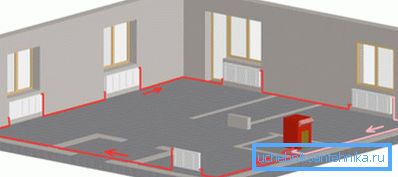

Sustav grijanja za jednu cijev

Nakon prolaska kroz sve radijatore, tokovi se moraju ponovno spojiti u jednu cijev, koja je povezana s ulazom kotla za grijanje.

Radijatori u jednostupanjskom sustavu grijanja mogu se spojiti na dva načina:

  1. dosljedan. U tom slučaju, cijev koja opskrbljuje rashladnu tekućinu spojena je na ulaz akumulatora i na izlaz. Nisu montirane dodatne stavke. Rashladno sredstvo ne može proći pored hladnjaka.
  2. paralelno. Ovdje vodovod jednostavno se položi oko perimetra cijele kuće, a radijatori se spajaju uz pomoć čajeva i dijelova za iskapanje. Osim toga, činjenica da neuspjeh jedne baterije ne ometa rad ostatka sustava grijanja.
Paralelni priključak radijatora

Prilikom uređenja jednosmjernog sustava grijanja poželjno je osigurati prisutnost sljedećih elemenata:

  1. Ventili na ulazu i izlazu baterije. Uz to, ne samo da ćete moći regulirati količinu vode koja ulazi u radijator i, prema tome, temperatura u sobi, već i popraviti ili zamijeniti grijaći element bez ispuštanja rashladne tekućine.
  2. Kod spajanja ulaza i izlaza baterije u seriju prije zatvaranja, savjetuje se da se spoje s premosnicama - dijelovima cijevi manjeg promjera, što će osigurati protok vode u slučaju odsijecanja hladnjaka.

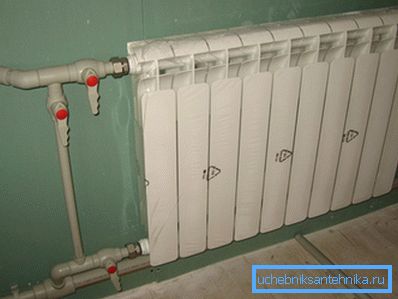

Poželjno je opremiti cijevne grane i premosnice

Dvocijevna shema ogrjevne mreže

Sustav grijanja s dvije cijevi (opskrba i pražnjenje) učinkovitiji je, ali zahtijeva više materijala zbog čega se troškovi instalacije lagano povećavaju. Ali prednosti su očite. Njegova uporaba, naročito u kombinaciji s cirkulacijskom pumpom, omogućuje učinkovitije i ravnomjernije raspodjelu toplinske energije u svim prostorijama kuće.

Upute za izgradnju takvog sustava neće uzrokovati poteškoće za razumijevanje ni početnike:

  1. Od kotao se postavljaju dvije cijevi, od kojih je jedna povezana s izlazom, a druga do ulaza kotla. Prema prvoj, topla voda se isporučuje na radijatore, u drugom, odnosno već hlađena rashladna tekućina se isporučuje u kotlu.
  2. Umetnite radijatore proizvedene pomoću ogranaka cijevi. Ulaz je priključen na dovodnu vodu, izlaz je spojen na povratnu cijev.
  3. Kako bi se izbjeglo uništavanje uređaja za zagrijavanje od prekomjernog tlaka, preporučljivo je ne instalirati ventile u izlazni kanal hladnjaka.
  4. Svaka baterija mora biti opremljena zračnim ventilom - Mayevskyovim ventilom, koji je potreban za uklanjanje zračnih utikača koji se stvaraju nakon ulijevanja tekućine u sustav.

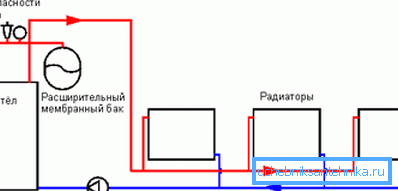

Dva cijevna dijagram grijanja

Prednosti sustava su očite i kao nedostatak može se zabilježiti samo veća potrošnja materijala - za dvocjevni sustav potrebno je dvaput više materijala nego za jednu cijev.

Kolektorski dijagram grijane mreže

Ovo je najfleksibilniji i lako prilagodljiv sustav grijanja. Ovdje možete točno regulirati protok rashladnog sredstva na svaku bateriju kod kuće s jednog mjesta - kolektorskog ormarića. U slučaju nesreće, bilo koja baterija se prekida pomoću zatvorskih ventila, što olakšava i brzo popravlja.

Shema sustava kolektora (zraka) je sljedeća:

  1. Glavni elementi su dva kolektora: za napajanje i ispuštanje rashladnog sredstva.
  2. Svaka baterija u kući povezana je par cijevi s gore spomenutim kolektorima. Tako je za svaki radijator organiziran poseban krug.

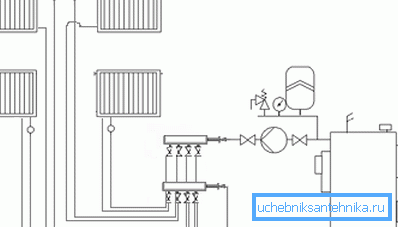

Shema snopa grijanja

Radijalna shema grijanja može se sigurno preporučiti za instalaciju, ako se ne bojite sljedećih nijansi:

  • za instalaciju je potreban ogroman broj cijevi koje treba postaviti pod podlogom;
  • sustav mora nužno imati cirkulacijsku crpku, jer nije moguće pratiti nagib cjevovoda;
  • tijekom instalacije potrebno je osigurati da se ispod podnog estriha ne instaliraju nikakvi spojevi koji mogu curiti tijekom rada.

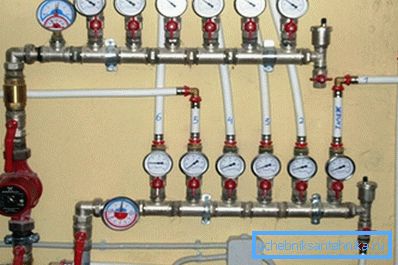

Kolektorski čvor radijalnog sustava grijanja

zaključak

Pored metoda distribucije glavnih cijevi koji se smatraju gore, koji opskrbljuju rashladnu tekućinu s baterijama i isporučuju ohlađenu vodu natrag u kotlu, priključni dijagram radijatora (donji, bočni, dijagonalni) nije manje važan. Pravilna veza ne samo da povećava brzinu cirkulacije rashladnog sredstva, već povećava učinkovitost baterija, nego i sprječava pojavu zračnih utikača.

Više o tome potražite u videozapisu u ovom članku.
