Shema grijanja s prirodnom cirkulacijom privatne kuće:

U 80-ima prošlog stoljeća, stručnjaci su rekli da je gravitacijski sustav grijanja postao zastario. Međutim, to nije bio slučaj.

Uređaji za pumpanje prisilnog grijanja značajno povećavaju trošak, osim što ovise o električnoj energiji. Stoga, u naše vrijeme, dio stambenih vlasnika iz takvog grijanja odbija.

Obratite pažnju! Dizajn gravitacije sustava grijanja je najjednostavniji i jeftiniji. Ima svoje nedostatke, od kojih je glavni ukupni limit. Zbog male inercije takva je mreža prikladna samo za građevine do 100 m 2.

U ovom ćemo članku govoriti o shemi sustava grijanja s prirodnom cirkulacijom koja ima prednosti i nedostatke.

Što je takvo grijanje

Postoje dvije vrste sustava grijanja:

• sustav s prirodnim protokom rashladnog sredstva (gravitacija, gravitacija);
• analogni s prisilnim (pumpanjem) cirkulacijom.

I one i druge mreže mogu biti jednodijelne ili dvije cijevi.

Rashladno sredstvo u oba slučaja je:

• obična voda;
• antifriz (tj. tekućina bez zamrzavanja)
• tehničko ulje.

Obratite pažnju! Ako namjeravate koristiti antifriz, provjerite njegovu kompatibilnost s materijalom brtvila baterija za grijanje. U takvim mrežama instrukcija ne preporučuje uporabu aluminijskih radijatora.

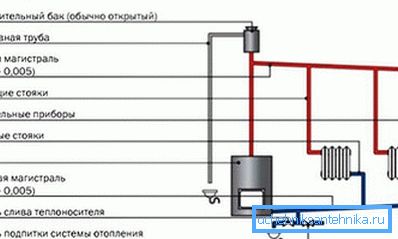

Prirodni cirkulacijski uzorak

Samonamjensko grijanje ima nekoliko nedostataka:

• moralno je zastario;
• ima nisku produktivnost;
• mreža je glomazna;

• ona ima relativno visoke troškove instalacije;
• nije moguće odvojeno regulirati temperaturu u svakoj od baterija.

Međutim, to je neophodno u zgradama u kojima nema električne energije, jer, opremljen kruta gorivom za kruta goriva, može samostalno raditi.

1. Načelo rada takvog sustava je stvaranje temperaturne razlike rashladne tekućine na njegovu protoku od kotla i ulaza.
2. Zbog razlika u gustoći nosača topline tijekom varijacije temperature, ona se kreće kroz sustav gravitacijom, bez korištenja pumpe. Drugim riječima, topla tvar se diže, već hlađena struja zauzima svoje mjesto od povratne linije.
3. Prolazeći kroz baterije u seriji, nosač topline gubi svoju temperaturu, zrači toplinsku energiju u prostorijama. Vrativši se u kotao, ponovno se zagrijava i sve se ponavlja.

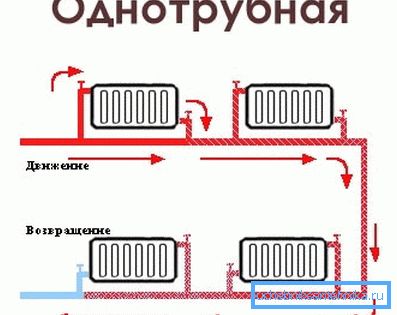

Dosljedno zagrijavanje s jednostrukom cijevi

1. Da bi takva mreža radila, preduvjet je dovoljan dio cijevi.. Mora biti najmanje jedan centimetar. To se prvenstveno tiče glavnog uspona. Pored toga, nagib cijevnih sustava mora biti najmanje 1 cm po 1 radnom metru.
2. Drugi uvjet - područje unosa nosača topline iz usponske cijevi mora se nalaziti iznad gornje baterije. Istodobno, kotao za grijanje treba postaviti ispod donjeg radijatora.
3. Volumen nosača topline u takvim sustavima, s jednakim servisiranim područjem, je relativno velik (3 puta više, u prosjeku, nego kod obveznih analoga) i ovisi o poprečnom presjeku cijevi i duljini mreže.

Velika količina vode u cijevima povećava inertnost sustava.

1. To je prednost sustava - kada kotao prestane raditi, toplina u mreži i dalje traje određeno vrijeme.
2. Krug grijanja s prirodnom cirkulacijom podrazumijeva da uzastopni protok nosača topline kroz bateriju dovodi do hlađenja.
3. Dakle, ti grijači, koji se nalaze na početku sustava, zagrijavaju više od svojih kolegama, instalirani na kraju mreže.
4. Treba napomenuti da nije moguće regulirati razinu zagrijavanja baterija u takvoj shemi.

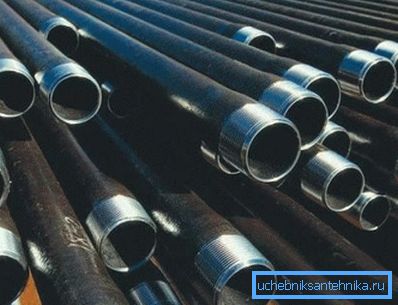

Obratite pažnju! Važna značajka takvog sustava je njegova osjetljivost na cijevi i spojne dijelove materijala. Postavljanje mreže vlastitim rukama, imajte na umu da moraju biti metalni. Cijevi od plastike neće moći izdržati temperaturu koja proizlazi iz pregrijavanja vode u kotlu.

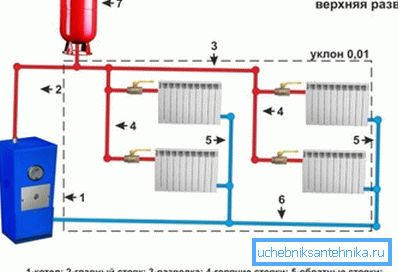

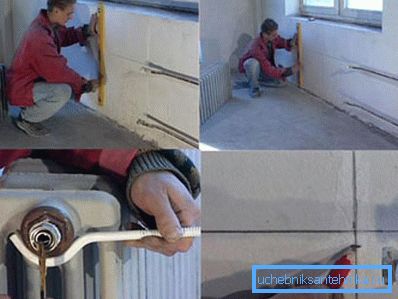

1. Rezultat takvih ograničenja je niska razina učinkovitosti grijanja, skupe instalacije (ako se sustav koristi zaposlenicima), estetika mreže, zbog velikog poprečnog presjeka cijevi.
2. Krugovi grijanja s prirodnom cirkulacijom nužno uključuju otvoreni spremnik za ekspanziju. To bi trebao biti smješten na samom vrhu mreže. Ovaj spremnik treba sadržavati barem jednu desetinu vode u sustavu.
3. Otvorenost spremnika podrazumijeva da sustav mora nužno imati stalan kontakt s tlakom atmosfere.

Paralelni priključak akumulatora

1. Shema vodenog grijanja s prirodnom cirkulacijom može biti serija paralelna s jednim cijevima. Zatim postaje moguće regulirati protok rashladnog sredstva u nekim radijatorima. (Vidi također članak Jednostupanjski sustav grijanja: značajke.)
2. Treba napomenuti da je u ovom slučaju moguće instalirati termostate samo za svaku drugu paralelnu bateriju.
3. Zatvoreni protok vode u mreži potpuno je strogo zabranjen blokirati zbog pregrijavanja.

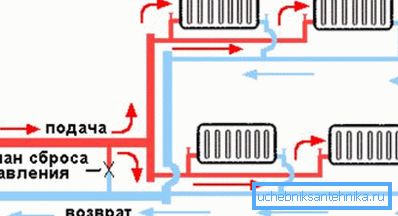

Postoji i dvopiperska verzija paralelne (horizontalne) priključnice baterija tijekom prirodne cirkulacije rashladnog sredstva. U njemu, temperatura radijatora nije toliko ovisna o njihovom položaju. Moguće je prilagoditi pojedine baterije.

zaključak

Sustav gravitacije grijanja ima i svoje nedostatke i prednosti. Međutim, u nekim slučajevima opisanim gore, to je optimalan izbor sustava grijanja privatne kuće. Videozapis objavljen u članku nastavit će s temom.
