Shema grijanja stambene zgrade na primjeru centraliziranog

Velik dio stambenih i komunalnih soba se grije centralno, unatoč nizu drugih mogućnosti. Na prvom mjestu, sustavi grijanja višekatnih zgrada važni su za izgradnju cjelokupnih mikro-četvrti i malih naselja. Jedan kotao može pružiti toplinu velikoj većini objekata.

Fotografija prikazuje zgradu s centralnim grijanjem.

Prednosti centraliziranih mreža

Značajna karakteristika tih sustava je prisutnost opreme kotla u zasebnoj strukturi. Isporuka rashladnog sredstva provodi se cjevovodima, koji se postavljaju izravno uz ulicu svakom objektu.

Takve mreže nisu uređene vlastitim rukama jer je volumen posla koji se obavlja vrlo velik.

  • Svaka shema grijanja višekatne zgrade dobro osmišljena od strane stručnjaka, tako da se ozbiljni kvarovi rijetko događaju.
  • Rad takvih sustava obično se obavlja na gorivu, čija cijena je niska.
  • Središnja toplinska mreža, u pravilu, služi posebnim uslugama, što znači da nema potrebe za praćenjem uspješnosti.
  • Ovom opcijom nije nužno postaviti kotlovnicu u stan, čime se štedi prostor.
Primjer lokacije glavnih elemenata.

NAPOMENA! Što se tiče minusova, oni se mogu pripisati funkcioniranju sustava prema određenom rasporedu i nemogućnosti prilagodbe temperaturnih uvjeta.

Približna struktura sustava

Centralizirano grijanje u smislu uređaja praktički se ne razlikuje od autonomnih sustava. Međutim, poprečni presjek cjevovoda u ovom slučaju je znatno veći, a oprema instalirana u kotlovnici mnogo je složenija.

Slijede glavni elementi.

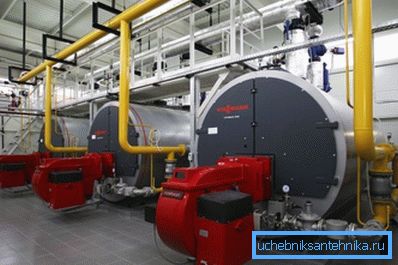

Dokazana oprema u kotlovnici.
  • Velike i male kotlovnice, kao i posebne toplane i elektrane. U prvom slučaju, rashladno sredstvo postiže zadanu temperaturu izravno tijekom sagorijevanja goriva. U drugoj izvedbi, osiguranje topline javlja se na trošak pare. Osim toga, termoelektrane mogu proizvoditi električnu energiju.
  • Uz pomoć mreže cjevovoda koji prenose rashladnu tekućinu na objekte. Promjer ulaznih i izlaznih elemenata obično doseže 1000 mm. Što se tiče brtvila, može se proizvesti i kopnene i podzemne metode.
  • Oprema za grijanje pruža mogućnost prijenosa topline u prostor.. Glavni uređaji su radijatori i grijaći konvektori. Instaliraju se u grijanim prostorijama.
Termalni krug je iznad tla.

Pomoć! Jedna termoelektrana (CHP) omogućuje zamjenu nekoliko malih kotlovnica, što smanjuje troškove gradnje. Osim toga, znatno područje je oslobođeno.

Osnovne metode klasifikacije

Svaka shema grijanja višekatne zgrade može biti u jednoj ili drugoj kategoriji. Razvrstavanje centraliziranih sustava može se provesti na nekoliko osnova. Više o njima možete saznati ako pročitate sljedeće informacije.

Ovisno o vrsti rashladnog sredstva

  • Tekuće mreže su najčešće kod zagrijavanja visokih zgrada. Omogućuju vam da isporučujete rashladnu tekućinu na velike udaljenosti bez oštrog pogoršanja značajki kvalitete.
  • Parni sustavi se koriste mnogo rjeđe, ali se i dalje pojavljuju. Omogućuju polaganje cijevi za grijanje manjim promjerom. Ova se opcija uglavnom koristi kada je potrebna vodena para.
Primjer parnog kotla za grijanje kuća.

Na temelju metode povezivanja

  • Nezavisne mreže sugeriraju zagrijavanje rashladnog sredstva u posebnom izmjenjivaču topline.
  • Zavisni sustavi uključuju isporuku topline izravno kroz grane cjevovoda.

Više o uređaju

Za zagrijavanje stambene zgrade centralno, mora biti povezan s toplinskom vodom koja prolazi iz CHP-a ili kotlovnice. U tu svrhu, ulazna cijev za toplinske jedinice izrađena je u glavnom cjevovodu.

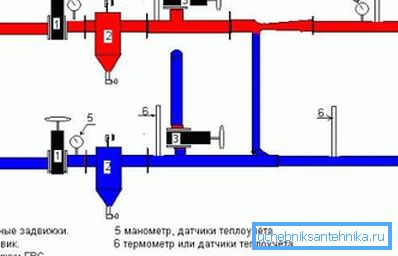

Jednostavna shema točke dizanja.

Neposredno nakon elemenata za zaključavanje ugrađuju se muljovi koji su nužni za taloženje soli i metalnih oksida. Zahvaljujući tim uređajima moguće je produžiti operativno razdoblje.

Umetanje u konturu kuće izrađene su umetke za vruću vodu. Nakon njih treba biti smještena glavni čvor - grijanje lift.

Raspored sustava

Tipično, shema grijanja u stambenoj zgradi podrazumijeva prisutnost jedne cijevi za opskrbu s donjim ili gornjim punjenjem. Može se odvojiti od određenog broja grana, koji se šalju u zgradu iz podruma ili potkrovlja.

U nižoj ruti, par uspona kombinira se pomoću specijalnih skakača koji se nalaze u potkrovlju ili na gornjem katu. U najvišoj točki uvijek je instaliran ventil za zrak.

Prikazan je jedan oblik cijevi.

Sustav grijanja s vrhom punjenja podrazumijeva instalaciju na tehničkom podu ekspanzijskog spremnika s izlazom zraka. Ventili se koriste za odsijecanje svakog ustajalca iz zajedničke mreže.

Ispravna pristranost tijekom instalacije cjevovoda omogućuje da se ispusti rashladno sredstvo prilikom otvaranja otvora za provjetravanje.

Podružnica s vrhom punjenja ima neke osobitosti.

  • Temperatura uređaja za grijanje se smanjuje dok se rashladna tekućina pomiče prema dolje, tako da će ona biti niža na donjim podovima. Za nadoknadu gubitka topline ugradnjom dodatnih dijelova radijatora.
  • Pokretanje sustava je vrlo jednostavno, jer je za normalan rad potrebno samo određeno vrijeme otvoriti posebne ventile i otvore za zrak.
  • Ispuštanje rashladne tekućine iz uspona je nešto komplicirano, jer je potrebno najprije provesti preklapanje na tehničkom podu. Tek tada resetiranje otvori.

Obratite pažnju! Sustav grijanja višekatnih zgrada postavljen je mijenjanjem promjera mlaznice dizala. To jest, kada se promjene dimenzija mijenjaju, razina grijanja se povećava ili smanjuje.

Postupak optimizacije

Kada se rashladna tekućina isporučuje iz izvora na uređaje za grijanje, dolazi do velikih gubitaka topline, stoga se moraju poduzeti određene mjere za održavanje temperature.

Zapravo, postoje samo dva načina iz ove situacije.

To je toplinska izolacija cijevi za grijanje.
  • Ugradnja opreme s većom učinkovitošću omogućuje poboljšanje funkcioniranja sustava.
  • Dodatna toplinska izolacija cjevovoda može značajno smanjiti gubitak topline.

O glavnim nedostacima

  1. Svaki centralizirani sustav funkcionira prema određenom rasporedu, stoga se prilikom rada potrebno prilagoditi. Nadalje, nije moguće podešavati temperaturu.
  2. Trošak kotlovske opreme i cjevovoda je vrlo visok, što znači da u slučaju loše kvalitete rada možete potrošiti ogromne količine novca.
  3. Radovi na centraliziranom grijanju su vrlo naporni, tako da u slučaju nužde neće biti potrebno malo vremena da se sustav potpuno ili djelomično obnovi.
  4. Pada s periodičkim tlakom u centraliziranoj mreži može donekle smanjiti učinkovitost grijanja.

Kao zaključak

Gore navedeno je uputstvo o rasporedu sustava grijanja u višekatnim zgradama kako bi vlasnici stanova mogli cijeniti skalu centralizirane mreže i njegovu učinkovitost. Ako je potrebno, uvijek se stvara autonomna grana koja će zadržati željenu temperaturu u dnevnoj sobi. Dodatne informacije o ovoj temi možete pronaći pregledavanjem posebnog videozapisa.
