Shema grijanja vode: vrste sustava, vrste ožičenja i

Grijanje vode je najučinkovitiji i ekonomičniji sustav grijanja za stanovanje. Razvijene su različite sheme za grijanje vode, a mi želimo razmotriti njihova svojstva, prednosti i značajke rada u uvjetima privatne kuće.

Grijanje tekućim rashladnim sredstvom

Opće informacije

Glavni pokazatelj udobnosti bilo kojeg stanovanja je temperatura zraka u njemu, budući da osoba može živjeti samo u usko označenom temperaturnom području. Međutim, na kontinentalnim geografskim širinama sjeverne hemisfere našeg planeta, klima je daleko od ovog raspona, a ljudi su prisiljeni koristiti umjetne izvore topline.

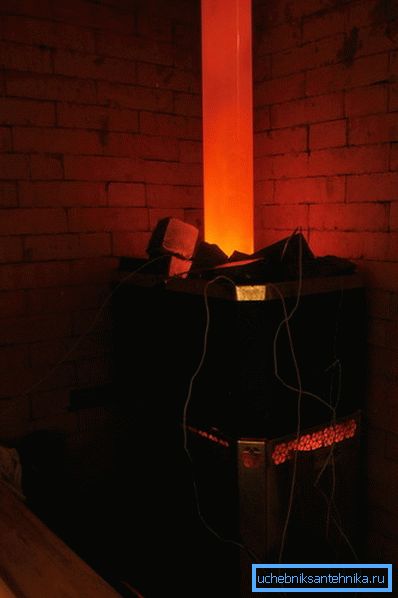

Prije toga, takav izvor bio je otvorena vatra u pećini ili kolibi, a zatim se požar preselila u peć peći koja se nalazila u kući. Međutim, kako je stanovništvo raslo, pitanje nedostatka drva za ogrjev i drugih vrsta goriva postajalo je akutnije, a osoba se suočila s problemom povećanja učinkovitosti grijanja.

  Obratite pažnju! Tako se pojavila ideja korištenja nosača topline, tvari koja igra ulogu posrednika pri prijenosu topline iz plamena u zrak u kući.

Problem je u tome što plinovi slabe vrućine, a ako imate veliku kuću, to će potrajati dugo vremena za zagrijavanje udaljenih prostorija za zagrijavanje peći, to će biti previše vruće u blizini peći, a hladno u udaljenim sobama. Stoga je glavni zadatak bio osigurati toplinu s minimalnim gubicima u svakoj sobi.

U ovoj fazi možemo formulirati glavne zahtjeve za rashladnu tekućinu:

• Visoka toplinska vodljivost. Potrebno za najbrže moguće zagrijavanje rashladne tekućine;
• Visoka toplinska snaga. Ovaj parametar određuje sposobnost tvari za pohranu toplinske energije. Očito je da što je više topline pohranjeno i posredovano, to učinkovitije funkcionira sustav;
• Visoka mobilnost. Tvar mora imati takva svojstva jer je moguće transportirati u zatvorenom prostoru bez uporabe sofisticirane tehnologije;
• Raspoloživost. Rashladno sredstvo bi trebalo biti jeftino i dostupno u različitim regijama, jer u slučaju nesreće treba hitno zamijeniti kako bi se izbjeglo zamrzavanje kod kuće;
• sigurnosni. Substituent ne smije predstavljati opasnost za ljude i okoliš, sadrži zapaljive, toksične, eksplozivne ili kemijski agresivne spojeve i tvari.

Obratite pažnju! Najprikladnija tvar za sve navedene parametre bila je obična voda koja ima najveći toplinski kapacitet među tekućinama, može kretati kroz cijevi i kanale pod djelovanjem gravitacije ili tlaka, sigurna je i nevjerojatno široko rasprostranjena.

Tako je određen zadatak: potrebno je izraditi shemu u kojoj će se voda kretati uz strogo definiranu rutu od peći na vatru do uređaja za grijanje.

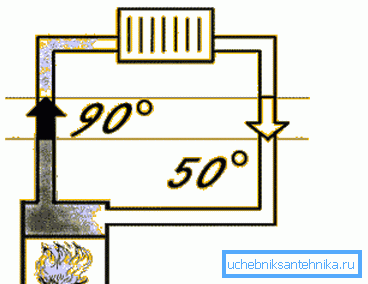

Obratite pažnju! Jednostavno rečeno, trebamo dva izmjenjivača topline i cijev kroz koju će voda kružiti između njih. U peći se instalira jedan izmjenjivač topline, gdje se tekućina zagrijava, a druga - u sobi gdje će rashladno sredstvo dati pohranjenu energiju u zrak.

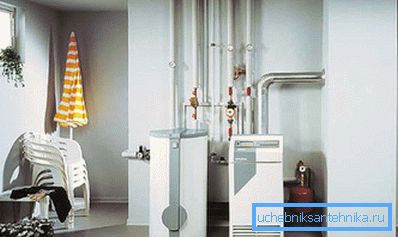

Kotlovi za grijanje

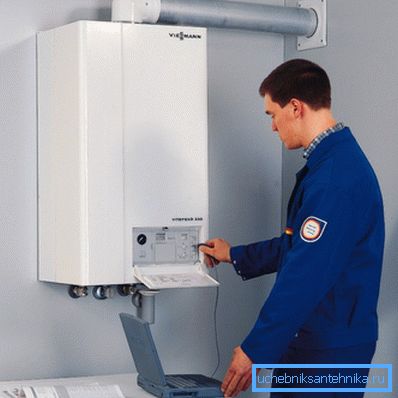

Ako je izvor toplinske energije gorivo, onda je kotao sredstvo za dobivanje. Ovo je srce svakog sustava grijanja s rashladnim sredstvom. Učinkovitost cijelog grijanja ovisi o pouzdanosti ovog uređaja, au uvjetima ruskih zima to je jedan od uvjeta za preživljavanje, stoga je prvi zadatak odabir kotla.

Najvažniji kriterij ovdje je dostupnost i trošak goriva na kojem će jedinica raditi.

Postoje takve vrste kotlova, ovisno o korištenom gorivu:

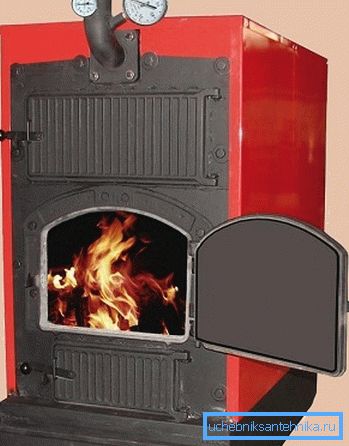

• Kruta goriva ili drveni kotlovi. Koriste se drva za ogrjev, ugljen, koks, treset, pelete, brikete i druge vrste zapaljive biomase;
• plin. Upotreba trupa, komprimiranog ili ukapljenog prirodnog plina;

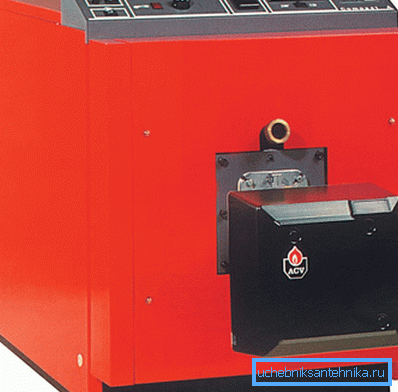

• Diesel grijanje kotlovi. Koristi se tekući naftni proizvodi: dizelsko gorivo, dizelsko gorivo, razna ulja, benzin, kerozin, itd.;
• električna. Zagrijavajte vodu metodom grijanja ili elektrode.

Ako govorimo o učinkovitosti u smislu troška od jednog kilowatna sata topline, kao i raspoloživosti i prevalencije goriva, onda su plin i drvo spaljivanje jedinice nedvojbeno favorizirani, prijašnji je najpoželjniji.

Obratite pažnju! Ako je vaša kuća povezana s plinskim prijenosnim sustavom, trebali biste kupiti plinski kotao, ako autoputa nije povezana, onda trebate odabrati opciju za grijanje drveta. Struja i dizel su preskupi za prosječnog potrošača.

Vrste sustava

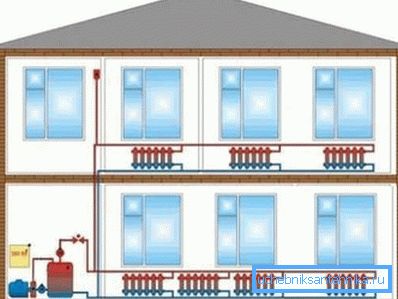

Uz prirodnu cirkulaciju

Krug grijanja s prirodnom cirkulacijom vode najjednostavniji je i najjeftiniji, ali i najneefinkantniji sustav. S malim veličinama kuće i područjima grijanja ovo je potpuno radna verzija, čija konstrukcija ne zahtijeva ozbiljne izračune i komplicirane instalacijske radove.

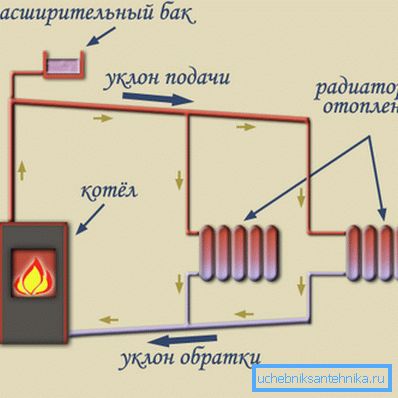

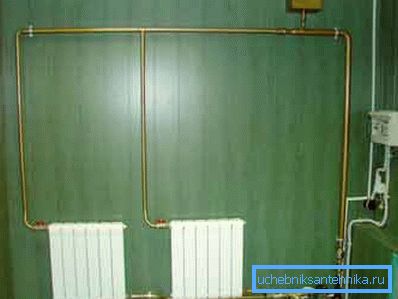

Načelo rada takvog sustava je jednostavno: kotao se instalira na nižoj točki prostorije, bolje - u podrumu. Voda ispunjava cjevovod koji se sastoji od dovodne cijevi koja ide prema gore od kotla, a zatim se cijev postepeno spušta i prolazi kroz sve prostorije i napokon se vrati u izmjenjivač topline peći.

Kada se plamenik uključi, voda počinje zagrijavati, širi se i uzdiže se kroz cijev zbog razlike u gustoći između vruće i hladne tekućine. Kako je krug zatvoren, hladna masa rashladne tekućine se gura u izmjenjivač topline, a tekućina počinje kružiti u sustavu u krugu, prenoseći toplinu od plamena do radijatora.

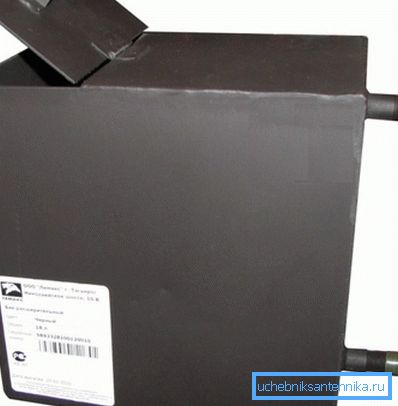

Kako bi se kompenzirao širenje i povećanje ukupnog volumena vode u cijevima, na vrhu je postavljen ekspanzijski spremnik. Može biti otvoren, jer tlak u cijevima nije bitan.

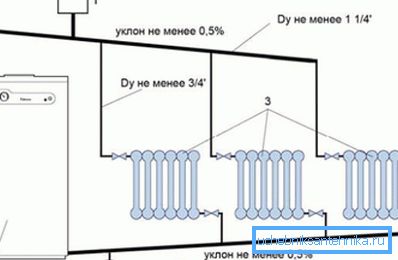

Obratite pažnju! Morate znati i uzeti u obzir pravila za odabir promjera cijevi i kutova nagiba. Smatra se da je nagib od 5 mm po linearnom metru cijevi dovoljan, a klon se izrađuje u smjeru kretanja vode.

Za servisiranje malih seoskih kuća takva je shema sasvim prihvatljiva. Ne zahtijeva izračune i izvodi se prema standardnoj shemi "kao i svi drugi", jer veličine i arhitekture kuća nemaju nikakve posebne razlike. Štoviše, dizajn je relativno lako sastaviti s vlastitim rukama i zahtijeva minimalni materijal.

S prisilnom cirkulacijom

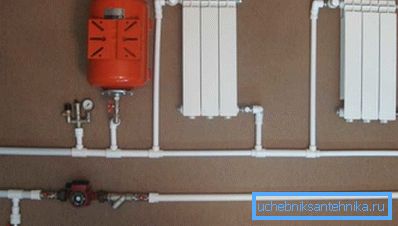

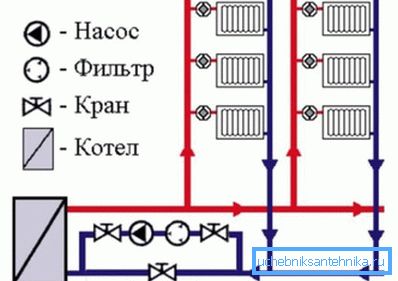

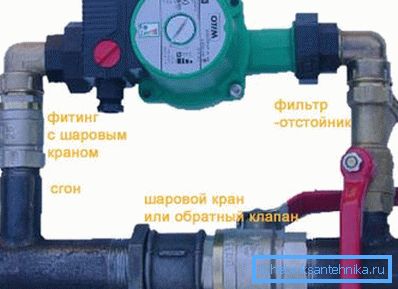

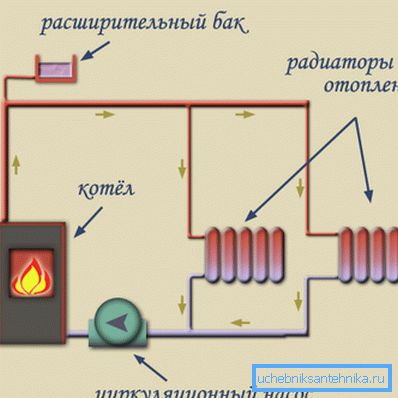

Napredniji i učinkovitiji sustav grijanja je shema s prisilnom cirkulacijom rashladnog sredstva. Ovo rješenje omogućuje vam ubrzanje kretanja vode kroz cijevi i isporuku još vruće tekućine u udaljeni prostor. Prisilno kretanje vode provodi se zbog pumpe ugrađene u cjevovod.

Zbog precizno izračunane brzine vožnje povećava se radna učinkovitost, smanjuje se potrošnja goriva i povećava udobnost u prostorijama. Za stvaranje složenih, razgranatih i višekratnih sustava, potrebna je prisilna cirkulacija.

Izgradnja takve strukture zahtijevat će ozbiljnije izračune hidraulike, odabir i ugradnju cirkulacijske crpke, instalaciju zaštite, zatvorenog akumulatora, mjerača tlaka i sigurnosnih ventila. Istodobno, ne postoje posebni zahtjevi za nagib cijevi.

Obratite pažnju! Tijekom rada cirkulacijska crpka ne stvara sve pritiske prisutne u sustavu. Točka je taj što je krug zatvoren, a voda u njemu rotira poput kotača, a crpka nadilazi samo hidraulički otpor i trenje, tako da potrošnja energije ne utječe na troškove zagrijavanja.

Iz izračuna je postalo poznato da korištenje cirkulacijske pumpe povećava učinkovitost rada za 25-30%. Osim toga, za normalno održavanje višekatnih zgrada, krugova s ​​više krugova i kolektora potrebno je koristiti prisilnu cirkulaciju. Gotovo svi moderni sustavi koriste ovo načelo.

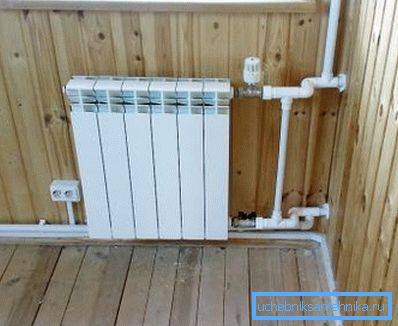

Ožičenje radijatora

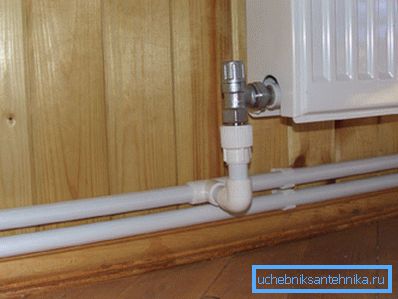

Druga važna razlika u sustavu grijanja vode je vrsta cijevnih vodova iz kotla do radijatora.

Postoje tri glavne vrste takvog izgleda:

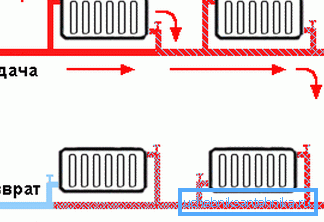

1. Jedan dizajn cijevi. Ovo je najjednostavniji i jeftiniji model pri grijanju baterija povezanih s jednom cijevi u seriju. Voda ulazi kroz cijev za dovod do prvog radijatora, prolazi kroz njega i ulazi u istu cijev iz koje ulazi u sljedeći uređaj, hlađenje se pomiče;

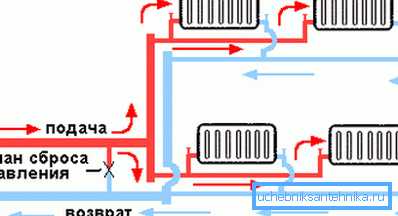

2. Dvoslojni model. Složeniji, ali i učinkovitiji dizajn, u kojem su baterije povezane ulazom na dovodnu cijev, a izlaz za povratak, a između tih cijevi nema druge poruke. Paralelno povezivanje omogućuje ravnomjerno zagrijavanje svih uređaja, što povećava učinkovitost i udobnost rada;
3. Priključak kolektora podrazumijeva isporuku rashladnog sredstva na dovod razdjelnog kolektora, odakle cijevi ulaze u svaki radijator. Od izlaza, cijevi se vraćaju u zaglavlju povratka, a od toga voda ulazi u kotlu. Taj vam pristup omogućuje organiziranje višekružnih sustava toplih podova i velikih kuća s mnogo soba.

Jedinstvena opskrbna organizacija prikladna je za male kuće s prirodnom cirkulacijom ili za pojedine prostore - ljetne kuhinje, radionice, saune itd.

Dva cijevi se smatraju učinkovitijima zbog ujednačenog zagrijavanja uređaja, mogućnosti podešavanja temperature u pojedinim prostorijama i preciznije kontrole automatizacije. Pogodan je za bilo koju vrstu građevine i najčešće se koristi.

Priključni kabel je najučinkovitiji i napredniji, ali je njegova cijena znatno veća zbog većeg broja cijevi, potrebe za dodatnom opremom, ventila, kao i kroz složenu instalaciju i izračun.

Obratite pažnju! Danas je najčešći dvoslojni i mješoviti ožičenje, koji se može kombinirati s kolektorima toplih podova.

zaključak

Grijanje vode je jedini uistinu učinkovit sustav opskrbe toplinom u smislu omjera cijene i kvalitete. Treba shvatiti da se oprema i organizacijske sheme stalno poboljšavaju, a usporedba modernih alternativnih sustava s starim vrstama grijanja vode je apsurdna i neuvjerljiva. Videozapis će vam pomoći da bolje razumijete ovaj problem.
