Shema priključenja kotao na kruta goriva u sustav grijanja

Svaka oprema, bez obzira na kategoriju složenosti kojoj pripada, zahtijeva ozbiljan pristup instalaciji i naknadnom radu. Inače se neprekidno vrijeme rada može značajno smanjiti. Pridržavajte se nekih pravila, također je potrebno pri povezivanju kotao čvrstog goriva, unatoč jednostavnosti dizajna.

Značajke instalacije

Budući da je uključen u instalaciju takve opreme, trebali biste slijediti osnovna pravila koja će omogućiti da uređaj radi što je moguće sigurnije.

Prije početka rada potrebno je napraviti izračune potrebne za određivanje tehničkih parametara uređaja, kao i za odabir odgovarajućeg mjesta.

• Uređaj koji radi na čvrstom gorivu mora biti u posebnoj prostoriji od najmanje 7 četvornih metara. m.
• U pretincu kotla neophodno je stvoriti prisilnu ventilaciju: za 1 kW snage aparata treba biti 8 četvornih metara. pogledajte kanalizaciju.
• Plošni pokrov treba odabrati uzimajući u obzir otpornost na požar, a ispred kotao treba staviti metalnu ploču.

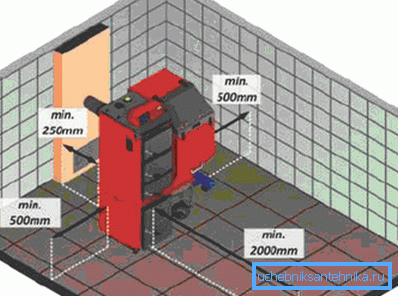

• Uređaj treba nalaziti na nekoj udaljenosti od bočnih površina: najmanje 200 cm od prednjeg i više od 50 cm od bočnih zidova.

Upozorenje! Tijekom rada, metalne cijevi se trebaju koristiti za spajanje kotlova na čvrsto gorivo na cijevi. Njihova duljina ne smije biti manja od 15 cm.

Postupak instalacije

Instalacija nije vrlo komplicirana, što znači da se može izvesti ručno. Nadalje, preporuča se upoznavanje s glavnim fazama koje će morati proći kroz proces ugradnje grijalice. S pravilnom ugradnjom sustava grijanja poslužit će već dugi niz godina.

Priprema zaklade

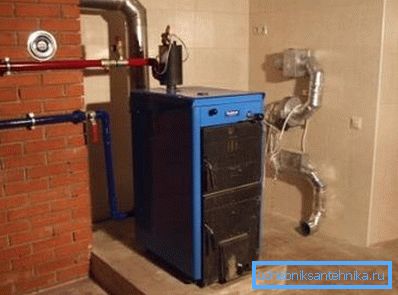

Bez obzira na korištenu shemu spajanja kotlova s ​​krutom gorivom, u sobi se priprema nosiva konstrukcija na podu. Obično se diže iznad glavnog dijela donje ravnine za 10-20 cm. Najpopularnija opcija je pojačana estriha od betona.

Preporuča se postavljanje metalne ploče na površinu podija kako bi se zaštitili od toplinskih učinaka. Kao alternativa, mogu se koristiti azbestne ploče s minimalnom debljinom od 5 mm.

Uređaj za struganje

Pri organizaciji sustava posebnu pažnju treba posvetiti odabiru najučinkovitijih načina rada i podešavanja temperature. Ako se remenje izvodi ispravno, moguće je uštedjeti novac jer toplinska energija u ovom slučaju je optimalno raspoređena.

Kada se instalacija može koristiti jedan od nekoliko shema.

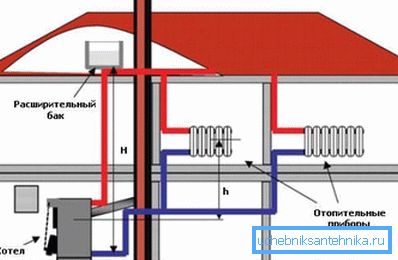

• Vezanje u sustavu grijanja s prirodnom cirkulacijom je najjednostavnija opcija., jer ne podrazumijeva dodatni pribor. Sve podešavanje se vrši ručno, gorivo se dodaje dok gori. Takva shema podrazumijeva prisutnost cijevi s velikim promjerom.
• Sustav prisilne cirkulacije mora nužno uključiti posebnu pumpu za pumpanje tekućine. Uz to, rashladno sredstvo se ravnomjerno kreće duž zatvorene petlje. Zahvaljujući ovom uređaju moguće je zasebno namjestiti radijatore grijanja. Međutim, u zgradi mora biti prisutna struja za rad cirkulacijske crpke sustava grijanja.

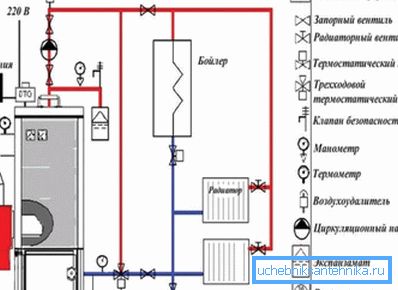

• Prikupljanje ožičenja smatra se najtežim, zbog prisutnosti velikog broja različitih uređaja - ventila, ventila, ventila, slavina i drugih uređaja za upravljanje potrebnim parametrima. Cijena takve grijane mreže je prilično visoka.
• Prstenasti cjevovodi s primarnim i sekundarnim krugovima koriste se, u pravilu, u stambenim zgradama s mnogim potrošačima. Kada uređaj zahtijeva instalaciju više uređaja za organizaciju cirkulacije rashladnog sredstva.

Obratite pažnju! Uređaji za kruto gorivo za grijanje koji ovise o električnoj energiji moraju biti opremljeni sigurnosnim krugovima, tako da kada se svjetlo isključi, normalni rad se nastavlja.

Izrada dimnjaka

Uređaji su opremljeni cijevima za odstranjivanje produkata izgaranja, čiji poprečni presjek mora odgovarati veličini utičnice koja se nalazi u gornjem dijelu. Najčešće korišteni gotovi elementi, koji se sastoje od metalnih pločica i izolacijskog materijala.

U idealnoj verziji, dimnjak ne bi trebao imati okreta, ali ako su još uvijek prisutni, trebali bi biti što glatki. Svi spojevi između dijelova cjevovoda moraju biti zatvoreni tako da dim iz kotao ne prodire u grijanu sobu. U ove svrhe, može se koristiti toplinski otporna vrpca ili posebna kompozicija.

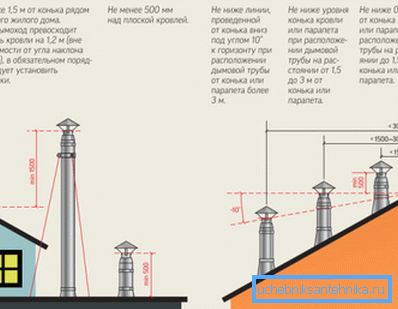

Posebnu pozornost treba posvetiti oslobađanju cijevi iznad krova, budući da ovisi o kvaliteti potiska.

• Ako udaljenost od grebena do dimnjaka ne prelazi 150 cm, tada morate vršiti otpuštanje iznad najviše točke za 50 cm.
• Kada se odmaknete od sjecišta nagiba do 300 cm, cijev treba biti prikazana tako da gornji dio bude u ravnini s grebenom.
• Ako je dimnjak na pristojnoj udaljenosti, trebao bi biti smješten ispod vrha krova uz kut koji nije veći od 10 stupnjeva.

Kao zaključak

Nakon što je studija proučena, mnogi pojedini razvojni programeri će razumjeti kako spojiti kotao na kruta goriva u sustav grijanja stambene kuće. Izbor konačne sheme ovisit će ne samo o preferencijama vlasnika, već i o radnim uvjetima, jer u nekim slučajevima treba ići za neke troškove. Ostale važne informacije o potrošačima uključene su u videozapis.
