Shema sustava grijanja privatne kuće: ožičenje i elementi
Kako se s vlastitim rukama kreira shema sustava grijanja privatne kuće? A koje su bitne elemente koje bi trebale uključivati? Kako spojiti grijaće uređaje? Što bi trebale biti baterije i cijevi?
Pokušajmo odgovoriti na ta pitanja.
Sustav gravitacije
Najjednostavnija shema sustava grijanja u privatnoj kući je takozvana gravitacijska ili gravitacija. Djeluje zbog razlike u gustoći grijane rashladne tekućine i rashladne tekućine ohlađene u grijačima.
Nadjev
Postavljen je velikim (barem DN 32) promjerom. Cilj je smanjiti hidraulički otpor: tlak koji ga nadvlada u ovom sustavu je mali.
Obratite pozornost: nemojte zbuniti uvjetni prolaz cijevi (DU) i njegov vanjski promjer, koji označava elemente polimera i metal-polimernih cjevovoda. Na primjer, za polipropilen DU32 odgovara vanjskom promjeru od 40 mm.
Iz istih razloga, bolje je voljeti moderne polimerne materijale. Tijekom vremena, čelik je obrastao s depozitima i hrđu, sve više i više grubo.
Odmah nakon kotao, punjenje se isporučuje s tzv. Booster cijev - vertikalni presjek, na čijem vrhu se nalazi otvoreni otvor za ekspanziju. Daljnji dio punjenja izvodi se s konstantnim nagibom na povratnu cijev kotla.
Kotao je, opet, montiran na donjoj točki konture; Često je instaliran u jami. Što je veća visinska razlika između kotla i radijatora, to je veći tlak, brže će voda cirkulirati u krugu.
Distribucija i povezivanje radijatora
Optimalne sheme sustava grijanja privatnih kuća s prirodnom cirkulacijom su različite verzije Lenjingrada.
Što je to?
- Punjenje je stalni prsten koji povezuje dovodne i povratne cijevi kotla.
- Uređaji za grijanje paralelno su povezani s punjenjem košuljice manjeg promjera.
- Optimalna shema spajanja uređaja za grijanje je od dna do dna. U ovom slučaju, baterija se ne mora isprazniti: mulj se ne zadržava u donjem kolektoru.
Za sustave s kotao na kruta goriva, bolje je radije od lijevanog željeza radijatora ili čeličnih registara. Njihova velika volumena i čvrsta masa će uravnotežiti fluktuacije rashladnog sredstva tijekom pečenja i gorenja goriva.
ventil
Gravitacijske sheme sustava grijanja za privatnu kuću dovršene su s minimalnim ventilima. Prvo, oni to ne trebaju: kako bi se uklonili propuštanja, lakše je potpuno isprazniti i puniti vodu. Drugo, svaki ventil ili prigušnik uzrokuje gubitak preljubljenog tlaka i usporava već sporo cirkulaciju.
Što je od vitalnog značaja?
- Otvori za zrak u radijatorima koji se nalaze iznad punjenja. Zrak iz samog punjenja je prisiljen u ekspanzijski spremnik i odatle u atmosferu.
- Ponovno namjestite na dnu kruga kako bi ga ispustili.
- Ispuštanje iz sustava hladne vode s ventilom za punjenje kruga kroz ekspanzijski spremnik.
Prisilna cirkulacija
Sheme sustava grijanja privatne kuće s prisilnom cirkulacijom su češće zbog fleksibilnije prilagodbe koja vam omogućuje neovisno podešavanje uređaja za grijanje i određenih dijelova kruga.
Osim toga: takav sustav ide brže do radnih temperatura i ima manji temperaturni raspon između protoka i povratka.
sigurnosni
Glavni problem zatvorenog sustava s prisilnom cirkulacijom je da treba nadoknaditi širenje rashladnog sredstva.
Funkcije jedinog otvorenog spremnika za ekspanziju, koji nadopunjuju otvorene krugove sustava grijanja privatne kuće s prirodnom cirkulacijom, moraju se prebaciti na cijelu skupinu uređaja - tzv. Sigurnosnu grupu.
| uređaj | funkcija |
| Prostirni spremnik | Sadrži nosač topline koji se povećao u volumenu, istodobno istiskujući zrak koji je u svom slučaju |
| Sigurnosni ventil | Uklanja višak tlaka kada tank overflows |
| manometar | Koristi se za kontrolu tlaka u sustavu |
| Automatski provjetravanje zraka | Uklanja zračne utikače iz sustava. |
ventil
Let's saznati s kakvim se zaustavnim ventilima radi tradicionalni sustav grijanja privatne kuće to učiniti sami?
- Ispred pumpe u smjeru protoka rashladne tekućine je spremište.
- Crpka i pumpa su odsječeni s parom ventila, omogućujući njihovo rastavljanje ili filtriranje bez gubitka rashladne tekućine.
- Često između zaobilaznica pumpe, zaobilaznica je blokirana ventilom ili nepovratnim ventilom, što dozvoljava sustavu da radi kada je crpka uklonjena u prirodnom krugu.
- Gornje točke kruga (skakači, gornji radijatorski čepovi) isporučuju se s slavinama Mayevsky ili običnim slavinama za dovod vode za ispuštanje zraka.
- Napojne cijevi grijaćih naprava opremljene su ventilima koji omogućuju potpuno zaustavljanje cirkulacije u njima. Preokrenuti oblogi su prigušeni.

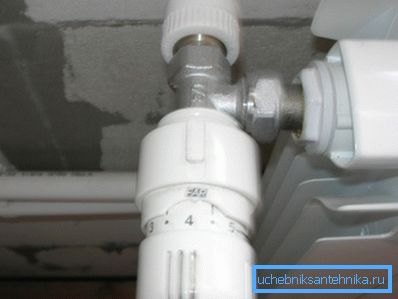

Termičke glave često se koriste umjesto gušenja: njihova cijena je nešto veća, ali omogućuju automatsko podešavanje propusnosti, ovisno o temperaturi u sobi.
Usput: za plinske, električne i solarne kotlove, poželjno je koristiti aluminijske radijatore. Oni su jeftini, imaju mali unutarnji volumen (koji jamči brzo grijanje) i odličan prijenos topline na jedan odjeljak.
dogovor
Koje sheme ugradnje sustava grijanja u privatnoj kući mogu biti korištene u slučaju prisilne cirkulacije?
- Za jednu priču, u skromnom mišljenju autora, isti izbor u Lenjingradu bit će najbolji izbor.. Uputa je povezana s izuzetnom jednostavnošću i tolerancijom na kvar: kako bi se taj sustav odmrznio čak iu najtežoj hladnoći, morate se jako truditi.

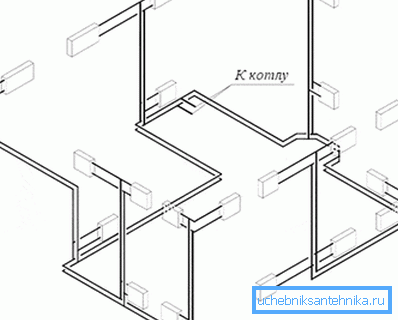

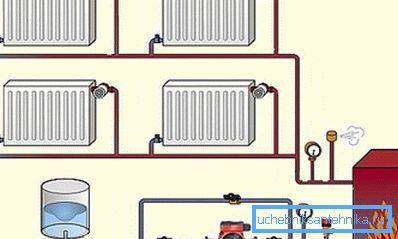

- Za dvokatnu kuću može se koristiti kao Lenjingrad s dva paralelna prstena, i vertikalno ožičenje s dno punjenje (povratak i opskrba su u podrumu ili na prvom katu). Skakači svakog uspona su ispunjeni zračnim otvorom.
zaključak
Nadamo se da će pozadinske informacije koje se nude čitatelju pomoći u njegovom projektiranju vlastitog grijanja. Priloženi videozapis, kao i obično, sadrži dodatni materijal. Sretno!
