Sigurnosna skupina za grijanje: istražiti sastav autonomnog

Što, osim kotao, cijevi i uređaji za grijanje, trebaju biti opremljeni zatvorenim sustavom grijanja s prisilnim cirkulacijom? Koje su funkcije sigurnosne skupine u sustavu grijanja? Moramo se upoznati s popisom uređaja, algoritmom po svom izboru i redoslijedom instalacije.

struktura

Dakle, dano je: kupili smo kotao od krutog goriva koji se sastoji od vatrogasnog postrojenja, izmjenjivača topline i jednostavnog automatizacijskog sustava koji omogućuje smanjenje toplinske snage tijekom pregrijavanja. Očito će nam trebati radijatori i cijevi za distribuciju vode koju grije bojlera.

Što je još potrebno za normalan rad sklopa?

1. Prostirni spremnik. Kompenzira povećanje volumena rashladnog sredstva tijekom zagrijavanja. Voda je gotovo neizmjenjiva; Spremnik je jednostavno staviti gumeni balon u metalnu kutiju. S porastom tlaka u sustavu grijanja, ova lopta se smanjuje u volumenu, dopuštajući da spremnik ugostiti višak rashladnog sredstva.

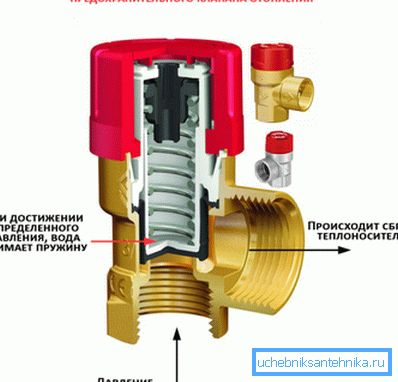

2. Sigurnosni ventil. Ispušta višak rashladnog sredstva ako kapacitet spremnika za ekspanziju nije dovoljan.

Usput: aktivacija ventila označava ili vrenje rashladne tekućine, što je neprihvatljivo ili nedovoljno volumena ekspanzijskog spremnika. Umjesto zamjene s većim uređajem, u krug se može instalirati dodatni spremnik; količine nekoliko spremnika su sažete.

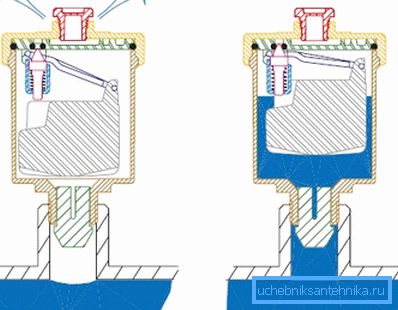

1. Automatski provjetravanje zraka. Uklanja zračne utikače iz sustava koji mogu ometati cirkulaciju rashladnog sredstva.

1. manometar (kao opcija - termometar). Uređaj služi za vizualno praćenje parametara sustava.

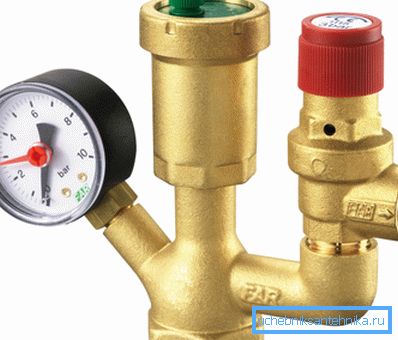

Posljednja tri uređaja često se prodaju kao skup u uobičajenom slučaju i nazivaju se sigurnosnom skupinom. Zajedno s ekspanzijskim spremnikom, oni su dizajnirani da spriječe uništavanje kotao i kruga grijanja tijekom fluktuacija tlaka u njemu.

Pored navedenog, za normalni rad zatvorenog sustava potrebno je sljedeće:

• Vozdushniki (specijalizirani dijelovi ventila, tzv. Mayevsky dizalica ili obične vodene slavine). Postavljeni su u jedan od gornjih utikača svakog grijača koji se nalazi iznad punjenja.
• Cirkulacijska pumpa, koja omogućuje kretanje rashladnog sredstva u krugu.
• Grubo filter koji sprečava oštećenje kružne pumpe, ljestvice, pijeska ili drugih stranih tijela, iz nekog je razloga ušao u krug.
• Opcionalno - ventili, gasa i termičke glave, koji omogućuju upravljanje radom grijaćih uređaja i, ako je potrebno, potpuno ih ugasiti jedan po jedan.

lokacija

U kojoj točki konture je bolje staviti svaki od navedenih elemenata kada ga ugradite sami?

Koji je razlog takvim instalacijskim uputama za svaki element?

Sigurnosna skupina

Tlak u krugu dosegne svoje maksimalne vrijednosti samo na izlazu kotla: kada se grije, rashladna tekućina se širi. Hidraulični gubici i postupno smanjenje temperature rashladnog sredstva donekle smanjuju tlak s udaljenosti od izmjenjivača topline.

Uređaji koji bilježe višak tlaka i pražnjenje pare nastale tijekom pregrijavanja, logično je da se stavi što bliže do točke maksimalnog tlaka i vjerojatno isparavanja.

pumpa

Obično se nalazi u točki s minimalnom temperaturom. Dugotrajno grijanje ne koristi mehaniku cirkulacijske crpke za grijanje. Kao što možda mislite, minimalna temperatura rashladnog sredstva bit će nakon prolaska svih uređaja za grijanje - ispred kotao.

filter

Njegova glavna funkcija je zaštititi pumpu, koja u stvari ne ostavlja poseban izbor. Filtar je postavljen na takav način da uhvatiti bilo koji otpad neposredno prije prolaska rotora.

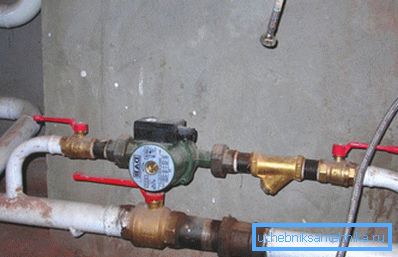

Korisno: crpka i filtar obično su opremljeni zapornim ventilima. To vam omogućuje čišćenje bušotine i uklanjanje crpke radi popravka ili održavanja s minimalnim gubitkom rashladnog sredstva.

Prostirni spremnik

Spremnik se postavlja tamo gdje je protok rashladne tekućine što je bliže moguće laminarnom. Što je turbulencija manja, manja su fluktuacija tlaka u krugu, manja je vjerojatnost da se lažni ventil aktivira i gubitak rashladnog sredstva.

Twists se stvaraju na bilo kojem savijanju, promjeni promjera, elementu za zatvaranje ventila i, prije svega, na impeler pumpe.

podešavanje

Za dva elementa remenice kotla - sigurnosni ventil i ekspanzijski spremnik - trebate odabrati pritisak i tlak punjenja.

Koji bi brojevi trebali biti orijentirani?

• Sigurnosni ventil se obično podešava na 2.5 - 3 kgf / cm2.

• Tlak punjenja spremnika treba odgovarati hidrostatskom tlaku u potpuno napunjenom krugu.

Savjet: jedan tlak od 1 kgf / cm2 može podići vodeni stup za 10 metara. Prema tome, s maksimalnom visinom zatvorenog kruga iznad ekspanzijskog spremnika od 5 metara, tlak punjenja će biti 0,5 kgf / cm2, 7 metara - 0,7 kgf / cm2 i tako dalje.

Pomoć pri odabiru

Prostirni spremnik

Pri kupnji ekspanzijskog spremnika preporučuje se precizno izračunavanje uzimajući u obzir koeficijent ekspanzije odabranog rashladnog sredstva, temperaturna delta u omjeru učinkovitosti kruga i spremnika, što se povećava s razmakom između tlaka punjenja i maksimalnog radnog tlaka.

Međutim, višak kapaciteta spremnika ne uzrokuje nikakvu štetu, a cijena spremnika razlikuje se u povećanjima volumena. Dakle, obično se spremnik jednostavno uzima jednako 10% ukupne količine rashladnog sredstva u sustavu.

pumpa

Minimalni tlak od 2 metra, karakterističan za niske modele pumpi, dovoljan je za pravilno izračunati sustav da radi u bilo kojoj razumnoj duljini kruga. Izvedba se odabire na takav način da se cijeli volumen rashladne tekućine okreće oko 3 puta na sat. Recimo, s punim volumenom od 500 litara, preuzima se crpka kapaciteta 1,5 m3 / sat.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju pri odabiru opreme za grijanje za vlastiti dom.

Priloženi videozapis će mu ponuditi dodatne informacije. Sretno!
