Sigurnosni ventil sustava grijanja - pouzdana zaštita

Pitanje sigurnosti u dizajnu sustava grijanja daje veću pozornost, posebno u slučaju neovisnog grijanja. Glavna opasnost tijekom sezone grijanja dolazi od oštrog porasta pritiska, cijevi jednostavno ne mogu izdržati ovo. Ugradnja jednostavnog sigurnosnog uređaja olakšava izjednačavanje tlaka u sustavu.

Značajke sustava grijanja

Svi elementi grijanja izvorno su dizajnirani za rad pod određenim uvjetima. U tom procesu često postoje slučajevi kada se pritisak u cijevima dramatično povećava. I dobro je ako cijevi izdrže takav test, ali nitko ne može jamčiti da sljedeći put neće doći do curenja, pa je sigurnosni ventil za sustav grijanja jednostavno nezamjenjiv.

Što se tiče razloga za oštar porast tlaka u cijevima, može se razlikovati:

• prekomjerno zagrijavanje vode - kada temperatura raste, voda se širi, što uzrokuje dodatni stres na cijevi i ventile;

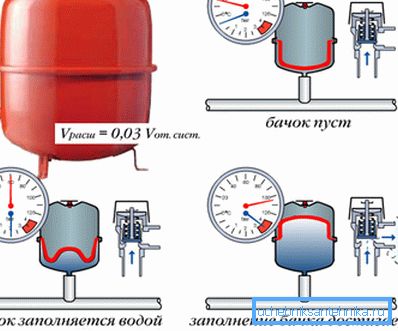

Obratite pažnju! Djelomično, ekspanzijski spremnici pomažu u borbi s takvim problemom. Višak vode jednostavno se akumulira u spremniku.

• pogreška prilikom odabira promjera cijevi;
• ako se grijanje napaja iz vodovodne mreže, a tlak u njoj premašuje ovu brojku u krugu grijanja;
• čak i obični toplinski ventil za grijanje (koji je instaliran ispred radijatora) može uzrokovati povećanje tlaka u dovodnoj cijevi. To se najčešće događa tijekom toplog vremena, kada je protok vode u radijatoru smanjen na minimum;
• smetnje u cirkulacijskoj crpki također se mogu smatrati jednim od razloga.

Kako osigurati sigurnost

Prilikom ugradnje bilo kojeg sustava grijanja koristio se takva stvar kao "sigurnosna skupina". Ovaj se izraz odnosi na niz uređaja koji vam omogućuju praćenje rada sustava i brzo otklanjanje poteškoća.

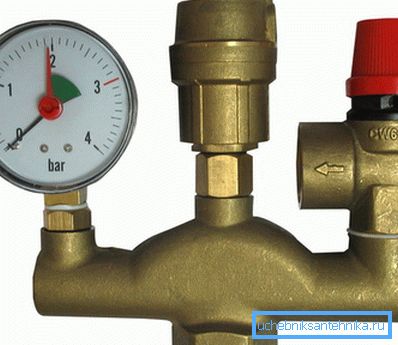

Sigurnosna skupina obično uključuje:

• mjerač tlaka;
• otvori za zrak - omogućuje vam uklanjanje zraka iz cjevovoda;
• u stvari, sigurnosni ventil za grijanje je uređaj koji vam omogućuje da odbaci višak tlaka u nekoliko sekundi.

klasifikacija

U sustavima grijanja apartmana i privatnih kuća koriste se samo opružni uređaji s kontinuiranim podešavanjem. Omjer učinkovitosti, pouzdanosti i cijene - ovo je idealna opcija.

No, općenito, postoji još nekoliko vrsta takvih uređaja:

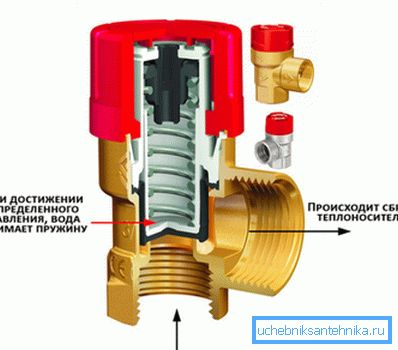

• proljeće - u takvim uređajima šipku za navijanje opruga i pri normalnom tlaku ventil je zatvoren. Čim se pritisak počne graditi, opruga se smanjuje i bušotina se povećava - višak nosača topline se ispušta u poseban spremnik ili u povratak;

Obratite pažnju! Tlak potreban za otvaranje ventila mora biti najmanje 10-15% veći od radnog broja cijevi.

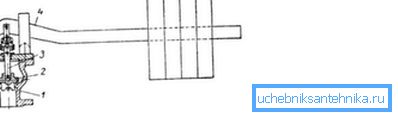

• uređaji s ručicom odlikuje se visoka cijena i mogućnost fleksibilnog prilagodbe napora za njegovo otvaranje. Opterećenje je na poluzi i učvršćeno je tako da se može micati. Podešavanjem položaja opterećenja na ručici, možete povećati / smanjiti napor potreban da biste je otvorili.

Moguće je navesti klasifikaciju i stupanj i način oporavka:

• ako podizanje ne prelazi 0,05 visine sedla, tada se takav uređaj smatra niskim dizanjem;
• uređaj s punim podizanjem omogućava kretanje zatvarača na udaljenosti jednakoj visini sedla (ili čak i veće od njega).

Što se tiče metode podešavanja, kontrolni ventil za grijanje može biti:

• s glatkom prilagodbom - kao primjer, možete donijeti vrstu opruge. Kretanje vrata ovisi o tlaku u cijevi;
• s podešavanjem u 2 koraka - određena je određena vrijednost praga pada, iznad koje se prolazni otvor automatski automatski otvara i to se događa gotovo odmah. Koristi se u industriji, gdje gubitak čak i nekoliko sekundi može dovesti do ozbiljnih posljedica.

Povratni i zaobići uređaji

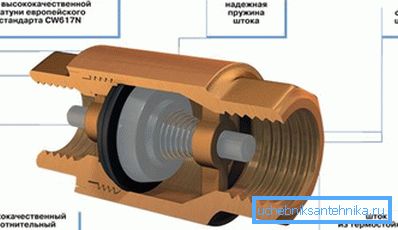

Kontrolni ventil u sustavu grijanja dopušta da se rashladna tekućina pomakne samo u jednom smjeru. "Naglasak" takvog uređaja je taj da opružni krak samo dopušta vodu da teče u jednom smjeru. Zahvaljujući navojnim priključcima za instalaciju to nije teško.

Ponekad, umjesto otvorenog osigurača, za zaobilaženje se koristi zaobilazni ventil. Njegova glavna funkcija je isti - izjednačavanje tlaka u sustavu, ali ako otvorena opcija jednostavno ispusti višak rashladnog sredstva, analogni će se prolazni vod preusmjeriti unutar kruga grijanja.

Ako su termostati instalirani ispred radijatora, onda u toploj sezoni može doći do situacije kada svi oni prilično čvrsto blokiraju protok vode u baterije. Kao rezultat, tlak se povećava u dovodnoj cijevi.

Ako je zaobilazni ventil instaliran na izlazu kotla, jednostavno će prenijeti dio rashladne tekućine s dovodne cijevi na cijev za ispuštanje. Dakle, ako se koristi grijaći ventil, potrebna je dodatna zaštita sustava grijanja.

Troputni ventili

Glavna razlika ove vrste uređaja je dizajn - 1 ulaz i 2 izlaza.

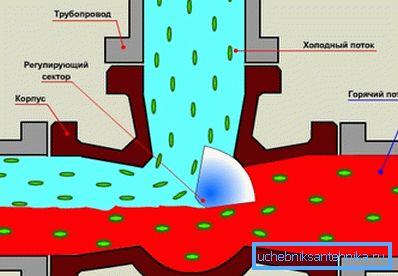

Zahvaljujući ovom trosmjernom uređaju se može postići:

• miješanje vrućeg rashladnog sredstva s hlađenim;

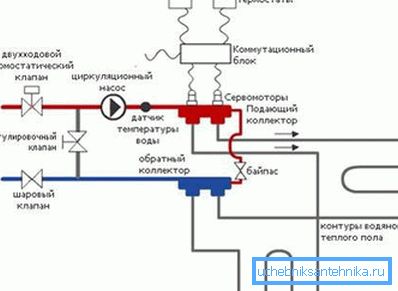

Obratite pažnju! To je nužno pri korištenju grijanja s niskom temperaturom (topli pod). Troputni ventil omogućuje vam da miješate rashladnu tekućinu od povratka u cijev za dovod i eliminirate rizik od prenapregne vrućine.

• Troputni ventil za grijanje omogućuje izoliranje jednog kruga grijanja s drugog (to može biti potrebno ako se koriste različiti mediji za prijenos topline).

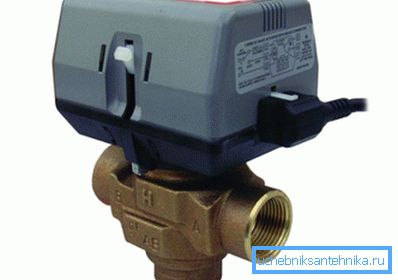

Unutar kućišta nalazi se prigušivač ili kugla čija rotacija regulira struju rashladne tekućine. Servo pogon priključen na sobni termostat može se koristiti za upravljanje prigušivačem.

Nekoliko riječi o instalaciji

Instalacija svih elemenata sigurnosne grupe obavlja se ručno. Ne bi trebalo biti nikakvih problema s postavljanjem sigurnosnog uređaja, jer se koriste navojne veze. A glavno je pitanje gdje staviti sve te elemente.

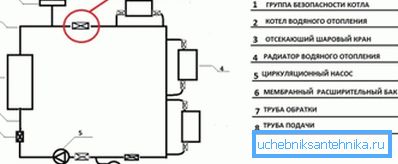

Uređaji sigurnosne skupine trebaju se postaviti na područje cjevovoda na kotlu. Još jedna suptilnost je mjesto ugradnje zapornih ventila, koji omogućavaju odmah rezanje kotla u slučaju kvarova.

Upute za ispravno postavljanje sigurnosne skupine zahtijevaju postavljanje zatvorenog ventila iza skupine tih uređaja. U tom slučaju, čak i nakon rezanja kotao, sigurnosni ventil će vam omogućiti vraćanje viška rashladnog sredstva i spriječiti oštećenje kotla.

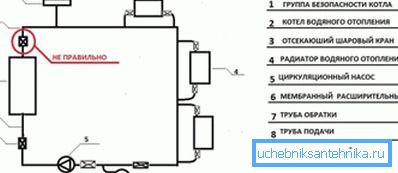

Opcije instalacije za zaporni ventil ispred sigurnosne skupine i izravno na odjeljak cijevi koji vode do njega smatraju se netočnim. U tom slučaju, kada je kotao odsječen, sigurnosna skupina će također biti odsječena, a kotao može patiti.

sažimanje

Ugradnja sigurnosnog ventila omogućuje povećanje pouzdanosti sustava grijanja. Zahvaljujući ovom jednostavnom i jeftinom uređaju, tlakovani udarci više neće ugroziti integritet cijevi, a grijanje će trajati mnogo godina.

Video prikazuje načelo rada opružnog sigurnosnog uređaja.
