Snaga bimetalnih radijatora: značajke grijanja i proračun

Ovaj materijal je namijenjen onima koji se odlučuju za grijanje u vlastitom kućištu vlastitim rukama i trebaju izračunati grijače prema kapacitetu za određenu prostoriju, uzimajući u obzir sobnu temperaturu.

Naravno, takvi izračuni bit će različiti za različite klimatske zone, stupanj izolacije zgrade i debljinu dvostrukih stakala u prozorima, ali sve je to preteško i pokušat ćemo objasniti u jednostavnom obliku kako samostalno izvršavati takve izračune.

U našim proračunima, naglasak će biti stavljen na bimetalne radijatore, kao najzahtjevnije za autonomne sustave grijanja, a između ostalog ćemo vam pokazati video u ovom članku.

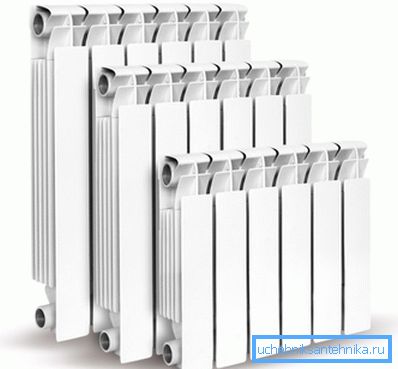

Snaga hladnjaka

Neke značajke grijanja

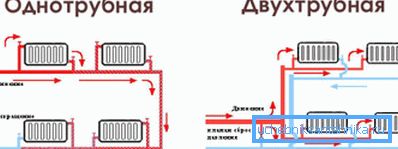

• Kod instalacije samostalne instalacije grijanja možete instalirati i jedno-cijevni i dvocjevni krug, ali to će promijeniti dijagram ožičenja, a to može utjecati na snagu grijalica, pa ćemo doznati što su obje ove opcije.
• Počnimo s jednostupanjskim sustavom i ovdje vidimo da se rashladna tekućina kreće kroz debelu cijev, iz koje prolaze tanji cijevi, kroz koje voda pod pritiskom ulazi u grijač i vraća se. Cijena takvog uređaja je manja, jer se manje vode mora zagrijavati, ali postoji ozbiljan problem - medij za prijenos topline postaje hladniji i hladniji sa svakom baterijom, pa se u takvim slučajevima preporučuje upravljanje s tri ili četiri radijatora i ništa više, budući da su redoslijed odvajanja gubi snagu.
• Sustav s dvije cijevi potpuno je drugačiji. - ovdje, naravno, morat ćete zagrijati mnogo više vode, ali, ulaskom u radijatore kroz cijev za napajanje, ne gubi temperaturu, jer se hlađeni rashladni zrak ispušta u povratnu cijev. Na takvim krugovima, proračun snage različitih tipova radijatora bit će najtočniji.

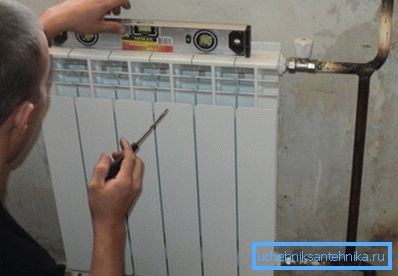

Napomena. Kako bi prostor stvorio najkonstantniju mikroklimu, ne bi trebalo biti curenja toplog zraka - to će također pomoći da se najprikladnije izračunava potrebna snaga grijača. Dakle, radijatori bi trebali biti instalirani ispod prozora, kao što je to slučaj na slici iznad - vrući tok zraka će se podići i stvoriti "zavjesu" od prodora hladnog zraka koji proizlazi iz stakla.

Koliko radijatora je potrebno po sobi

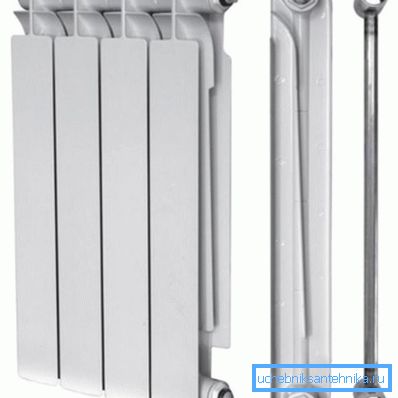

Snaga stola bimetalnih radijatora ovisno o marki

Napomena. Treba napomenuti da metal od kojeg se izrađuje radijator ima apsolutno nikakvo značenje pri izračunavanju snage uređaja za grijanje za određenu prostoriju. Činjenica je da proizvođač u priloženim dokumentima uvijek označava nazivnu snagu jednog dijela ili cijelog uređaja, ako je ploča.

Sada pokušavamo izračunati snagu uređaja za grijanje na prostoru prostorije, a na primjer ćemo koristiti prostor s opsegom od 4,556,5 m pomoću formule S * 100 / P, ali ovdje valja odmah reći da su ti izračuni valjani ako visina stropa ne prelazi 2,7 m.

Tako će S (površina) prostorije biti 4,5 * 6,5 = 29,25 m2, a za snagu sekcije 1 bimetalnog radijatora (P) uzimamo GLOBAL STYLE 500 185 W, a slika 100 je broj wata po m2 za Moskvu i Moskvu.

Budući da je soba dovoljno velika i moramo znati broj sekcija (K), to znači da je K broj sekcija = S * 100 / P = 29,25 * 100/185 = 15,81 ili 16 sekcija jedan veliki ili dva medija radijator.

Sada izračunavamo potrebni broj dijelova istog proizvođača s istim kapacitetom za sobu s istim područjem, ali s stropovima višim od 2,7 m, a za jedinicu računa možete uzeti visinu od 3 m.

Stoga prvo moramo izračunati vrijednost V - kubični kapacitet prostorije, to je V = 4.5 * 6.5 * 3 = 88.5 m3. Za istu Moskvu i Moskvu, jedan kubni metar prostora treba proizvesti 41 W toplinske energije.

Dakle, ukupna snaga koja je potrebna za prostor će biti Ptotal = V * 41 = 88.5 * 41 = 3628.5 vata. Dakle, ako je snaga jednog dijela bimetalnog radijatora GLOBAL STYLE 500 185 W, tada 3628.5 / 185 = 19,6 ili 20 sekcija - to su, naravno, već dva radijatora, budući da će biti previše zbunjujuće.

Ali ti izračuni vrijede samo ako zgrada ima odgovarajuću izolaciju i nema mjesta u sobi.

zaključak

Možete saznati koje su norme potrošnje topline u vašoj regiji po kvadratnom metru i po kubičnom metru, a zatim zamijenite te vrijednosti u gornjim formulama. No, baš kao što možete iskoristiti standarde danih u ovom slučaju - pogodne su za gotovo sve regije Ruske Federacije.
