Snaga hladnjaka. načelo rada. čimbenici koji utječu na

16-01-2018
Grijanje

Snaga grijaćeg radijatora je upravo parametar koji određuje koliko učinkovito uređaj zagrijava okolni zrak. Planiranje rekonstrukcije sustava grijanja, moramo svladati metodu izračuna performansi takvih proizvoda, budući da niti prekomjerna količina, niti nedostatak moći su neprihvatljivi.

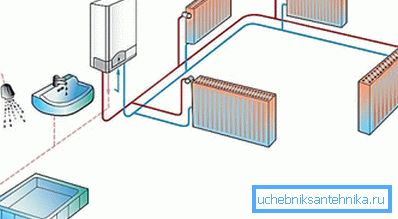

Kako bi kuća bila topla, trebate odabrati grijače s optimalnom disipacijom topline.

Rasipanje topline akumulatora

Načelo rada radijatora

Prije nastavka izračuna radnih parametara, moramo razumjeti kako funkcionira baterija za grijanje i koja vrijednost koju trebamo izračunati kako bismo procijenili njegovu učinkovitost.

Radijator (bez obzira jesu li voda ili električna s rashladnom tekućinom za ulje) funkcionira prema prilično jednostavnom principu:

  • Unutar uređaja nalaze se spremnici u kojima cirkulira grijana rashladna tekućina.. Vruća supstanca se diže, ohlađena - odlazi dolje, jer tekućina stalno kreta.

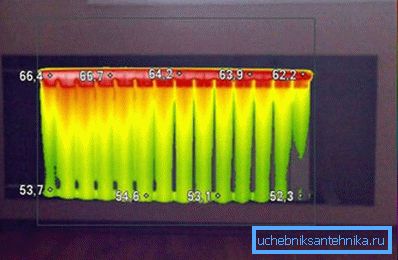

Raspodjela rashladnog sredstva unutar uređaja

Obratite pažnju! U električnim uređajima, grijanje se događa u samom radijatoru, u vodenim uređajima u kotlu ili peći, ali u ovom slučaju razlike će biti beznačajne.

  • Prilikom kretanja, rashladna tekućina je u dodiru s zidovima spremnika, dajući im malo topline. U tom slučaju, što je dulje vrijeme kontakta i što je veća razlika u temperaturi, toplina se ispušta.
  • Zagrijano iznutra, zidovi, zauzvrat, prenose toplinsku energiju u okoliš, grijanje zraka.
  • Radi povećanja učinkovitosti prijenosa topline, radijatori se izrađuju u obliku peraja., povećavajući površinu u dodiru s zrakom. Ponekad se na površini pričvršćuju dodatne metalne ploče - oni također služe za ubrzavanje prijenosa topline.

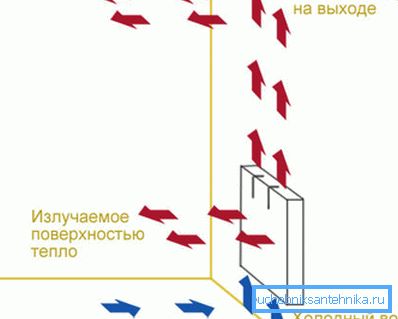

Konvekcija protoka topline u sobi

Obratite pažnju! Prisutnost rebara za izmjenu topline potiče konvekciju - kretanje vrućeg zraka između ploča. Tako se kombiniraju dva načela grijanja: radijator i konvektor.

Radijatori - čelik, lijevano željezo, aluminij, bimetal, itd. - određuje koliko toplina može dati okolišu po jedinici vremena. U putovnicama za grijanje baterija ovaj parametar najčešće je propisan.

Odabir optimalnog uređaja za prijenos topline je vrlo važan:

  • U sustavima centraliziranog grijanja prekomjerno zagrijavanje dovodi do pregrijavanja prostorije. Kao rezultat, moramo snositi troškove dodatnog prozračivanja ili ugradnje termičkih ventila - sama mikroklima se ozbiljno pogoršava.
  • Ako izvedba instaliranih uređaja nije dovoljna, tada će biti prisiljeni raditi na granici svojih mogućnosti. S jedne strane, to značajno smanjuje vijek trajanja proizvoda, te s drugom - dovodi do periodičnog „nedotopu”, kada je značajno smanjena sobna temperatura, unatoč svim naporima kotla.
S nedostatkom snage u sobi bit će hladno i kad je sustav u svom maksimumu
  • Osim toga, s teškim opterećenjem, uređaj može raskinuti. To se posebno odnosi na električne modele, jer se snage radijatora ulja trebaju odabrati s marginom od oko 20-25%.

Čimbenici koji utječu na prijenos topline

Ako analiziramo podatke proizvođača i stručnjaka, vidimo da je, na primjer, snaga aluminijskih radijatora za grijanje znatno veća od onih modela od lijevanog željeza starog tipa.

To je zbog razlika u dizajnu i materijalu:

  • Najprije, što je veći unutarnji volumen baterije, to je veća količina rashladne tekućine i što će više energije dati. Stoga je sasvim logično da će veliki uređaj toplinom biti učinkovitije nego kompaktni (ostale stvari su jednake, naravno). Cijena će se također razlikovati, a ne samo zbog razlike u trošku materijala koji se koristi za proizvodnju baterije.
Unutarnja šupljina aluminijskog radijatora
  • Drugo, izvedba ovisi o temperaturi dolazne rashladne tekućine: što je voda vruća, to će toplina biti veća.
  • Treće, to bolje materijal provodi toplinu, veći će to biti prijenos topline. Najmanje učinkoviti u smislu ovog pokazatelja su proizvodi izrađeni od lijevanog željeza, a bakreni, aluminijski i bimetalni modeli natječu se za vodeće položaje.

Obratite pažnju! U prosjeku, snaga jednog dijela aluminijskog radijatora veća je od onih za bimetalne (aluminijske, aluminijske ili bakrene) strukture. Međutim, u praksi su i nijanse tehnologije proizvodnje važne, pa ta ovisnost nije doslovna.

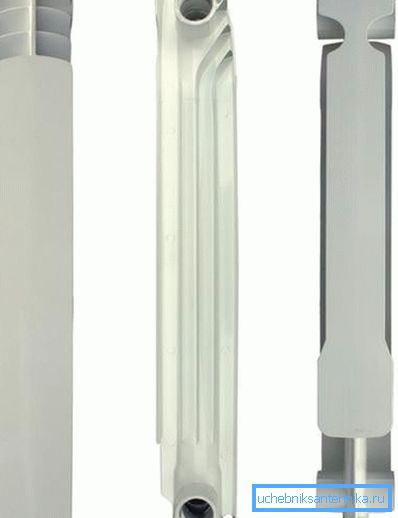

Fotografije zasebnog odjeljka

Za usporedbu, ispod je tablica radijatora snage različitih tipova. Detaljnije informacije o toplinskoj učinkovitosti nekih modela baterija za grijanje mogu se naći u dijagramima navedenim u članku.

Vrsta radijatora Izlaz topline jednog dijela, W Glasnoća nosača topline u jednom odjeljku, l
Aluminij, središnja udaljenost 500 mm 183 0,27
Aluminij, središnja udaljenost 350 mm 139 0.19
Bimetalna, srednja udaljenost 500 mm 204 0.2
Bimetalna, središnja udaljenost 350 mm 136 0,18
Lijevano željezo, središnja udaljenost 500 mm 160 1.45
Željezo od željeza, razmak od 300 mm 110 1.1

Treba napomenuti da je moć čeličnih radijatora koji imaju strukturu ploča je naznačeno na temelju cjelokupnog proizvoda kao cjeline, a za sekcijska dizajn instrukcije često sadrži dvije vrijednosti: odjeljak za prijenos topline, a isto postavka za cijeli radijator.

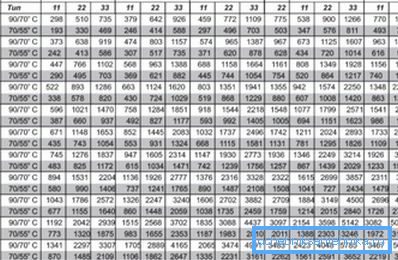

Tablica snage čeličnih radijatora: brojke su za proizvode tvrtke Kermi 11, 22 i 33 vrste.

Izračun potrošnje energije

Metode proračuna

Da biste odabrali baterije za napajanje, prvo moramo izračunati koliko topline troši sobu.

To se može učiniti na nekoliko načina, stoga ovdje opisujemo najučinkovitije:

  • Najprije moramo izračunati volumen prostorije, množenjem svoje površine prema visini.
  • Tada određujemo osnovnu potrebu za toplinom množenjem volumena standardnim koeficijentom od 41 vata.

Obratite pažnju! Ova vrijednost vrijedi za europski dio Ruske Federacije. Južne i sjeverne regije imaju svoje standarde, jer klima se značajno razlikuje.

  • Dobivena vrijednost mora se podesiti kako bi nadoknadila gubitak topline. Da biste to učinili, dodajte 100 wata po prozoru i oko 200 vata na ulazna vrata.
  • Postoji još jedan pristup za kompenzaciju gubitaka topline: na primjer, ako postoji jedan prozor i jedan vanjski zid povećanje potrošnje topline za 20%, dva prozora i dvije vanjske zidove - 30%, uz korištenje zaslone za radijatore - dodatnih 25%.
Izmjene i dopune gubitka topline

Zatim upotrijebite dobivenu figuru kako biste izračunali potrebni broj grijalica. Da biste to učinili, podijelite ga snagom jednog dijela grijaćeg radijatora i zaokružite rezultat cijelom broju.

Izračun broja sekcija na jednostavan primjer

Dakle, pokušajmo shvatiti kako, u praksi, možete sami izračunati.

Polazni podaci su sljedeći:

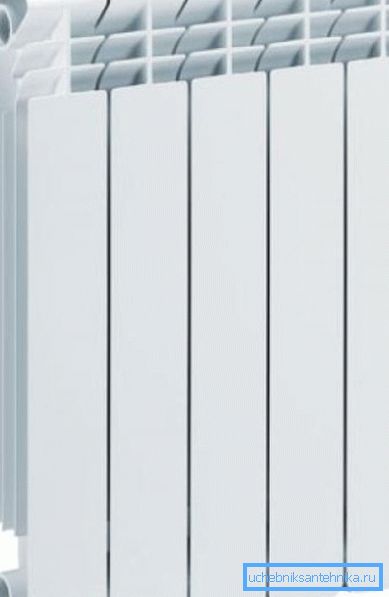

Aluminijski proizvod s udaljenosti od 500 mm
  • Površina sobe iznosi 16 m2.
  • Visina stropova - 3,5 m.
  • Jedan prozor, jedan vanjski zid.
  • Planira se postaviti sekcijske baterije s međusobnim razmakom od 500 mm (snaga odsječka aluminija je 139 W).
  • Zasloni neće biti instalirani.

Metoda izračuna je kako slijedi:

  • Odredite volumen: 16 x 3.5 = 56m3.
  • Izračunajte potrebu za toplinom: 56 x 41 = 2296 watt.
  • Uvodimo izmjenu prisutnosti prozora i vanjskih zidova: 2296 + 2296х0.2 = 2755,2 vata.
  • Izračunamo broj odjeljaka: 2755.2 / 139 = 19.8.

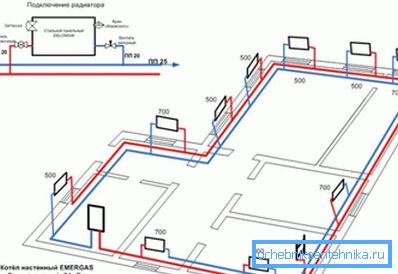

Što je prostorija veća, to bi trebalo biti više toplinskih točaka

Prema tome, potrebno je ugraditi najmanje 20 odjeljaka aluminijskog radijatora. U idealnom slučaju, morate kupiti dva panela na rebara 10, postavljajući ih na suprotnim zidovima za ravnomjerniju grijanje - tada je ukupni kapacitet sustava grijanja će biti dovoljno da se u sobi optimalnu mikroklimu.

zaključak

Poznavajući prostor prostorije i izračunavanje kapaciteta radijatora po 1 m2, moći ćemo podići grijaće uređaje koji su potrebni kako bi se osigurala ugodna temperatura u kući. Naravno, uvijek možete instalirati baterije s marginom performansi, prilagođavajući svoj rad ručno ili automatski, ali još uvijek ne možete to učiniti bez izračuna. Više o načinu određivanja prijenosa topline baterija možete saznati tako da pogledate videozapis u ovom članku.
