Solarno grijanje: 5 koraka za uštedu novca na komunalnim

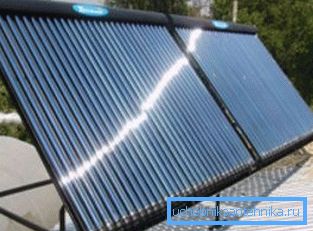

Danas su razne tehnologije uštede energije koje koriste alternativne i obnovljive izvore energije sve češće u privatnoj gradnji. To uključuje solarno grijanje privatne kuće.

Nakon što ste izgradili takav sustav, moći ćete više od polovine smanjiti troškove pružanja topline vašem domu tijekom hladne sezone i možda potpuno napustiti uporabu plina ili krutog goriva.

Ugradnja solarnog grijanja

Posebne značajke

Solarni sustavi za grijanje kuće imaju neke značajke koje biste trebali znati prije nastavka vlastite proizvodnje.

Nastojimo se posvetiti individualnim strukturnim elementima ove inovativne inženjerske mreže i nijansi njihovog dizajna:

1. Solarno grijanje seoskog doma, kao što to ime govori, provodi se ultraljubičastim zrakama koje se šalju dnevnim svjetlom. Oni osvjetljavaju posebno izrađene ili kupljene ploče, koje su sustav cijevi postavljenih u posebnu kutiju, čiji je gornji dio proziran i izložen sunčevoj svjetlosti.

U tim kolektorima toplinska energija sunčevih zraka prenosi se na rashladnu tekućinu, koja je voda, antifriz ili zrak.

Obratite pažnju! Pomoću solarnih izmjenjivača topline može se opremiti i zagrijavati staklenici. Međutim, treba imati na umu da u većini regija Rusije, takav sustav, samostalan rad, nije u mogućnosti pružiti željenu mikroklimu. Može biti potrebno dodatno uključiti u sustav plinski kotao ili grijač za druge vrste goriva.

1. Solarne ploče za grijanje mogu se napraviti kod kuće. Materijal za njih bit će metalne cijevi, zavarene na poseban način u zatvoreni sustav.

Potrebni prazni elementi u sljedećim veličinama:

• za opskrbu hladnoće i uklanjanje tople vode - veličina cijevi? inča i debljine stijenke od 1 mm;
• za rešetke - manjih promjera i sa tanjim zidovima, što omogućuje brži prijenos topline.

Moguće je izraditi grijače solarne vode za grijanje od 15-20 cijevnih duljina od 1,6 do 2 metra svaki.

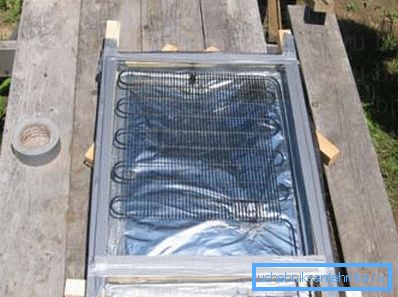

1. Da bi sunce moglo biti što je moguće učinkovitije, cijevi s više cijevi moraju se postaviti u posebno oblikovanu drvenu kutiju. Njegove su zidove izrađene od rezane ploče debljine 25 mm i dovoljno dugo da se u nju prilože cijevi (obično oko 120-180 mm).

Dno se može izrađivati ​​od šperploče, polikarbonata ili ploče. Može se dodatno pojačati drvenim letvicama ili u šipkama s presjekom od 30x30 mm.

Ali na ovom kutiji dizajn solarni kolektor nije završen. Potrebno je zagrijati strukturu koja će solarno grijanje još učinkovitije.

To se radi kako slijedi:

• dno kutije je prekriven pjenom;
• instalirana izolacija zaštićena je listom kositra ili pocinčanom;
• na njemu se montira predmontirani radijator, koji je pričvršćen uz pomoć stezaljki ili krunica.

Obratite pažnju! Poželjno je pokriti sve unutarnje dijelove kutije s crnom bojom koja apsorbira sunčevu energiju. Osim toga, treba paziti da se staklo ili prozirna plastika koja pokriva gornji dio pričvršćuje što je moguće čvrsto.

1. Kolektorske cijevi međusobno su povezane navojnim spojnicama. Pazite na nepropusnost zglobova. Zbijanje se može provesti s konopom ili posebnom polimernom trakom. Također, prije navijanja konca preporuča se propustiti silikon brtvljenje.
2. Solarno grijanje kuće osigurava spremnik u kojem se akumulira voda zagrijana u izmjenjivaču topline.. To može biti metalni ili plastični spremnik, čiji su zidovi izolirani pjenom ili drugim materijalom koji ima mali koeficijent toplinske vodljivosti.

Možete napraviti drvenu kutiju u koju želite staviti vodenu trgovinu i ispuniti ostatak prostora s izolatorom topline (ekspandiranom glinom, pjenom itd.).

Vanjska površina spremnika ili kutije poželjno je obojana u srebro, što će smanjiti gubitak topline i povećati učinkovitost projektiranog sustava.

1. Grijanje od sunca radit će samo ako postoji pritisak u cijevima.. Stoga je potrebno postaviti avangardnu ​​komoru - hermetički spremnik s volumenom od oko 30 litara. Ima kontrolni ventil koji otvara i zatvara ulaz.

Sastavljanje sustava u koracima po korak

Montaža gotovih elemenata u jedan sustav je jednostavna i sastoji se od 5 koraka.

Korak 1

Postavljen je spremnik koji akumulira vodu grijanu suncem i spremnik je odgovoran za održavanje potrebnog tlaka (avancamera). Treba ga pričvrstiti oko 1-1,5 metara iznad pogona.

Korak 2

Postavljeni solarni izmjenjivači topline. Najbolje mjesto za njih je na južnom zidu kuće ili na krovu. U potonjem slučaju, poželjno je instalirati ploče pod kutom od 30-45 stupnjeva prema horizontu. U tom će slučaju sustavi solarnog grijanja raditi učinkovitije.

Korak 3

Instalirani elementi su povezani s cijevima.

Preporučljivo je koristiti dijelove u dvije različite veličine:

• ? inča - za napajanje vode iz vodoopskrbe do unapcamera i uklanjanje vode iz izmjenjivača topline (pod tlakom);
• 1-inčni - za preostale segmente mreže.

Svi cjevovodi moraju biti izolirani. Za to možete koristiti gotove školjke od pjenastog polietilena ili bazaltnih vlakana.

Korak 4

Grijanje - solarni ili bilo koji drugi - zahtijeva nositelja topline. Stoga, nakon završetka montaže, cijevi trebaju biti napunjene vodom. Da bi to postigao, projekt bi trebao osigurati ventile za punjenje goriva i odvod, koji se nalaze na dnu sustava.

Opskrba vodom treba zaustaviti nakon što se pojavi na tavanu koja se nalazi u potkrovlju.

Korak 5

Zadnja faza je puštanje u pogon. Da biste to učinili, jednostavno otvorite dovodni ventil. Nakon toga, razina vode u unapcamera će se smanjiti dok ventil u njemu ne blokira otvor. Usput, ovaj uređaj se može koristiti za kontrolu razine vode.

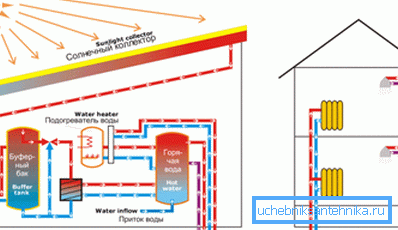

Shema solarnog grijanja

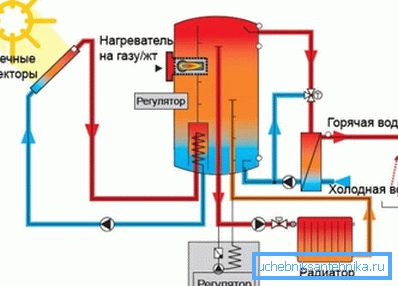

Funkcioniranje sustava je kako slijedi. Voda grijana u solarnu izmjenjivač topline ulazi u spremnik, odakle se može prenijeti na radijatore za grijanje ili opskrbu toplom vodom. U potonjem slučaju voda se dodaje sustavu kroz avankeru.

S nedovoljnom učinkovitošću sustava grijanja, plinski kotao ili drugi grijač priključen je na krug, koji dodatno zagrijava vodu u spremniku.

Obratite pažnju! Osim gore opisane sheme, postoji i solarno zagrijavanje zraka - nešto je lakše konstruirati vlastitim rukama, međutim, učinkovitost je znatno niža. Zbog toga se preporučuje da se na gore opisane sorte zadržite fluidom za prijenos topline.

zaključak

Kućno solarno grijanje vašeg doma ne samo da će vam uštedjeti novac. Na taj način brinete o okolišu.

Možete saznati više informacija o tehnologijama koje štite energiju, a koje se mogu koristiti za izradu kućica iz videozapisa u ovom članku.
