Spajanje grijaćeg grijača na dvocjevni sustav: vrste sustava

Tipično, sustav grijanja u privatnim kućama je autonoman, tako da za svoju organizaciju treba kupiti dovoljno snage i odrediti što treba prenijeti toplina od radijatora. Onda ostaje za malu - sve što trebate učiniti je da spojite grijače na bojler uz pomoć cjevovoda i napunite sve s rashladnom tekućinom. Najoptimalnija shema povezivanja je dvoslojna, kada postoji protok i povratni tok.

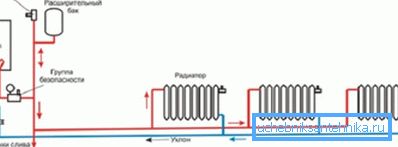

Dijagram ožičenja radijatora za grijanje s dvije cijevi s nižim ožičenjima

Vrste sustava grijanja

Koristite jednu i dvije cijevi izvedbe, koje mogu imati i prednosti i nedostatke. Dizajn se može montirati i sa donjim ožičenjima i sa vrhom. Međutim, ovaj posljednji se koristi najčešće, jer je prikladniji i praktičniji.

Kao što znate, načelo rada autonomnog sustava grijanja je stalna cirkulacija vode ili druge rashladne tekućine iz kotla na uređaje i leđa. Međutim, može se kretati gravitacijom ili sili koja se postiže spajanjem crpke.

Koja je razlika između jednog i dva cijevnog sustava grijanja

Dva cijevna veza

Razmotrite njegove značajke:

  1. Instalacijski priručnik sheme podrazumijeva prisutnost dva odvojena cjevovoda na koji su spojeni svi uređaji.
  2. Istodobno, jedan sustav vodoopskrbe je opskrbna cijev, odakle vruća voda teče, a druga je obrnuta, koja raspršuje već ohlađenu vodu.
  3. Budući da su staze koje prevladava rashladna tekućina, kako u dovodnoj cijevi tako iu povratku, jednake, njihova hidraulična otpornost je ista. To jest, takva shema je hidraulički uravnotežena, što njezinu primjenu čini optimalnim.

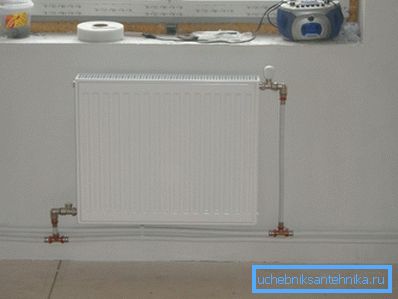

Pravilno spajanje radijatora s dvocijevnim sustavom - dijagonalna metoda

Savjet: u ovom slučaju dijagonalne metode spajanja uređaja za grijanje učinit će sustav učinkovitijim.

  1. Međutim, sheme mogu biti slijepe, što znači da najviše:
    • dugačak način je načinjena već hlađena voda koja napušta zadnji u lancu uređaja za grijanje;
    • kratko traje od prve.

    Iz tog razloga morat ćete prilagoditi protok tople vode sa svojim vlastitim rukama u svakoj bateriji ili koristiti termostatske ventile.

    dogovor

    Shema može biti prisiljena (ugrađena pumpa) i samostalno, glavna prednost ovog potonjeg je da ne zahtijeva električnu energiju. Da biste to učinili, obavlja se gornja ožičenja, a uređaji za grijanje, kao iu prethodnom slučaju, dijagonalno su povezani.

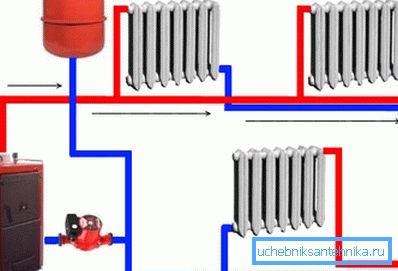

    Prisilna dvocijevna shema priključaka radijatora s bojlerom i pumpom

    Najčešće se koristi u malim stambenim zgradama koje nemaju više od dvije etaže. Iako će to biti idealno u naseljima koja doživljavaju prekide napajanja, često se ne koristi, što se objašnjava potrebom korištenja velike količine materijala i neestetijskog izgleda.

    Koristi se ne samo u stambenim zgradama, već iu drugim zgradama, bez obzira na njihovu svrhu. Njena organizacija zahtijeva mnogo materijala i truda, ali prednosti takvog sustava su neporecive.

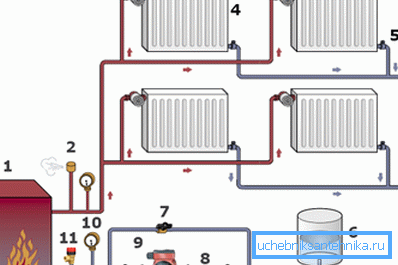

    Sustav ima automatsku kontrolu temperature.

    Savjet: možete ga lako pokupiti za sve zgrade, bez obzira koliko su složene.

    Na jednoj grani može se nalaziti veliki broj uređaja za grijanje i to ne zahtijeva dodatnu ugradnju hidrauličnih regulatora tlaka. Opskrba vodom i reverzni odlazak u takvim shemama povezani su odvojeno, što vam omogućuje automatski namještanje grijanja svih soba u kući. U tom slučaju, termostati neće imati utjecaja na druge uređaje, a njihova cijena će samo malo povećati troškove instalacije.

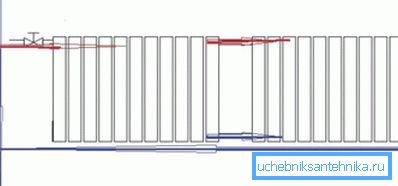

    Dijagonalna veza dvaju radijatora na jednom podignutom

    Opcije za povezivanje grijača u sustav

    Često kažu riječi "spojiti" i "spojiti", što podrazumijeva rad istog djelovanja - spojite radijator na cjevovode sustava grijanja.

    Međutim, ovaj pristup je amaterski, budući da postoji određena tehnička razlika između njih:

    • priključite radijator - donijeti vodu i povratnu cijev na njega. Primjer bi bio bočna verzija radijatora, kada cijevi stave uređaj s jedne strane gore i dolje ili dijagonalno.
    • spojite uređaj za grijanje - izraditi priključnu jedinicu u kojoj postoji dovodni ili povratni tok, kao i reguliranje kuglastih ventila, ventila ili drugih sličnih elemenata.

    Postoje dvije glavne opcije za sustav grijanja, na kojemu konačna montaža sustava grijanja kuće ili stana ovisi o:

    1. Gornja mreža nalazi se iznad gornje razine radijatora. U tom slučaju koristite sljedeće opcije za pričvršćivanje radijatora:
      • jednostrano bočno (ispod i iznad) - metoda je najučinkovitija kada se u bateriji ne koristi više od 10 sekcija. Inače, zagrijavanje udaljenih ne događa se potpuno, zbog čega se učinkovitost uređaja značajno smanjuje;

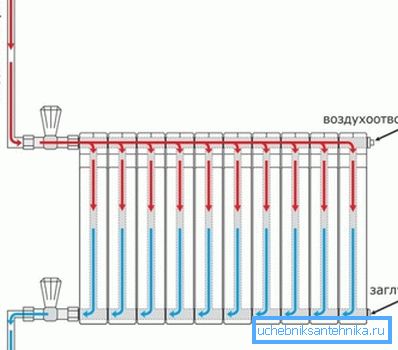

      Jednostrano bočno spajanje uređaja s gornjim sustavom ožičenja
        • Dijagonalni (gornji i donji) mogu biti dva načina, od kojih se svaki smatra najdjelotvornijom ovom metodom ožičenja. Možete koristiti uređaje s više od 10, broj dijelova i zagrijati što je više moguće.
        1. Donja mreža dovodi do radijatora odozdo, obično se koristi prilikom postavljanja crpke:
          • jednostrani bočni (gornji i donji) - u ovom slučaju, kao u prethodnom, maksimalni učinak ove metode može se dobiti samo s brojem sekcija u uređaju za zagrijavanje ne više od 10, inače rashladna teklina jednostavno nema vremena da ih zagrije;

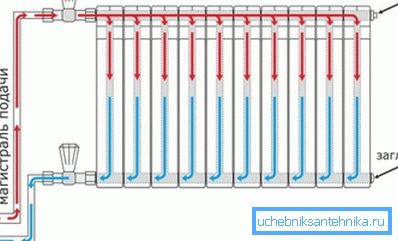

          Bočna veza na donjoj podložnoj traci
            • dijagonalno (vrh i dno) - učinak je isti kao kod gornjeg ožičenja;

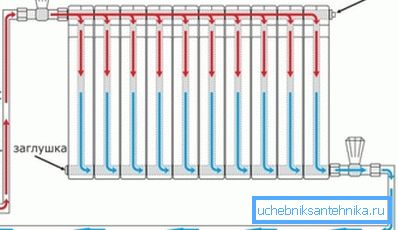

            Dijagonalna metoda spajanja na donjoj podlozi
              • donji način - u ovom slučaju, napajanje dolazi od dna do radijatora i izlazi s druge strane, odozdo. Najveći učinak bit će samo prilikom instaliranja crpke;

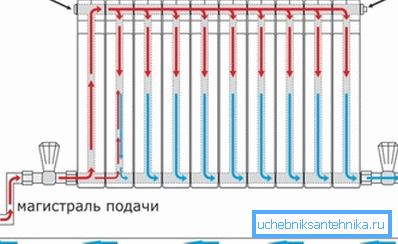

              Kako spojiti donji krajnji radijator

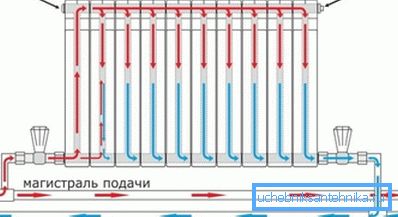

              U opciji za fotokopiranje, kada je obrnuto prsten za grijač

              Savjet: postavite petlje za podnošenje i vraćanje više od zadnjeg radijatora instaliranim s velikim oprezom, jer u protivnom može utjecati na postavljanje cijelog sustava grijanja.

              Imajte na umu:

              • s gornjim ožičenjima dobit ćete maksimalni učinak s dijagonalnom povezivanjem uređaja;
              • s nižim ožičenjima i crpkom najučinkovitija opcija bit će dno (dno-dno).

              zaključak

              Kao što se može vidjeti iz članka, dvostupanjska verzija priključnih radijatora na sustav grijanja je najprihvatljivija od gotovo svih točki gledišta, osim povećanja troškova komponenata. Omogućuju vam da lako prilagodite temperaturu rashladnog sredstva za različite prostore, kao i da napravite potrebnu balansu kako biste spriječili hidraulični udar.

              Instalacija toplinskih uređaja na shemu nije teška, pa se u privatnim kućama obično obavlja samostalno. Video u ovom članku pružit će priliku za pronalaženje dodatnih informacija o gore navedenoj temi.
