Spajanje grijaćeg radijatora na polipropilenske cijevi -

U naše vrijeme, polipropilenske cijevi su više popularne prilikom instalacije sustava grijanja. Međutim, njihova povezanost s uređajima za grijanje, uključujući radijatore, ima neke nijanse, pa ovaj zadatak postavlja niz pitanja za domaće obrtnike.

U nastavku se bliži pogled na instalaciju grijaćih radijatora s polipropilenskim cijevima.

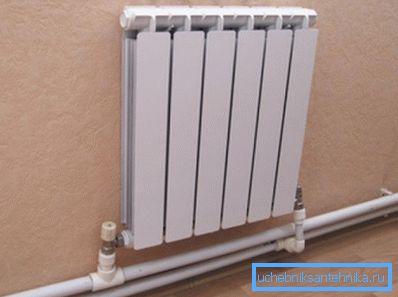

Radijator spojen na polipropilensku cjevovod

Odabir materijala

Popularnost da su polipropilenske cijevi osvojile je zbog brojnih pozitivnih svojstava:

  • Cijena za njih je znatno niža nego kod metalnih kolega.
  • Visoka izdržljivost, zbog činjenice da plastika ne hrđe, osim toga, sedimenti praktički nisu pohranjeni na njemu.
  • Ne treba slikarstvo.

Međutim, valja napomenuti da nisu prikladni svi tipovi polipropilenskih cijevi za sustave grijanja. Činjenica je da moraju imati zaštitni sloj koji sprječava značajno toplinsko širenje cjevovoda.

Pojačana polipropilenska cijev

Štoviše, poželjno je da je sloj za ojačanje aluminij, jer ojačanje staklenih vlakana dovodi do zasićenja rashladne tekućine s kisikom. To zauzvrat uzrokuje hrđanje metalnih površina kotlova i drugih grijaćih elemenata. Cijevi koje imaju aluminijsko ojačanje i pogodne su za sustave grijanja označene su s PN25.

Obratite pažnju! Prilikom odabira cijevi treba obratiti pozornost na jednoliku debljinu svojih zidova. Za to morate pogledati njihov rez.

Što se tiče promjera, optimalni parametar je -25 mm.

Također je potrebno kupiti opremu koja uključuje:

  • spojke;
  • Kutni adapteri;
  • Kuglasti ventili.

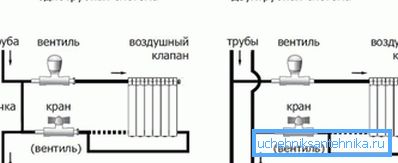

Dijagram jednokomputnog i dvotapnog priključka radijatora

Povezivanje radijatora

Dijagram ožičenja

Prije spajanja hladnjaka na polipropilensku cijev potrebno je nacrtati dijagram sustava. Treba imati na umu da postoji nekoliko mogućnosti za povezivanje baterija:

Način povezivanja Posebne značajke
monotube Ovaj je sustav najlakši i najisplativiji u pogledu potrošnje materijala. Međutim, prikladan je samo za male prostorije, jer se rashladna tekućina na putu do posljednje baterije zagrijava međuprostor, što dovodi do neravnomjernog zagrijavanja.
Dvostruka cijev To je također serijska veza, međutim, vruća rashladna tekućina i povratni protok kroz različite cjevovode. Zbog toga je zagrijavanje baterija ravnomjernije.
kolekcionar (razdjelni češalj) Ova metoda je najučinkovitija, ali ujedno i najskuplja. Njegova se načela temelje na paralelnoj vezi svih radijatora kroz kolektora.

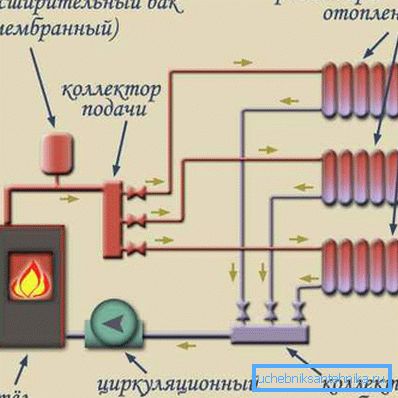

Shema spajanja kolektora radijatora

Izbor vrste sheme ovisi o karakteristikama stanovanja - broju soba, njihovom području itd. Nakon što odredite vrstu sustava, trebali biste upotrijebiti svoje ruke kako biste prikazali mjesto radijatora u prostoriji, priborima i svim ostalim elementima.

Prisutnost takve sheme omogućit će izračunavanje potrebne količine materijala, kao i pojednostaviti daljnji rad na instalaciji sustava.

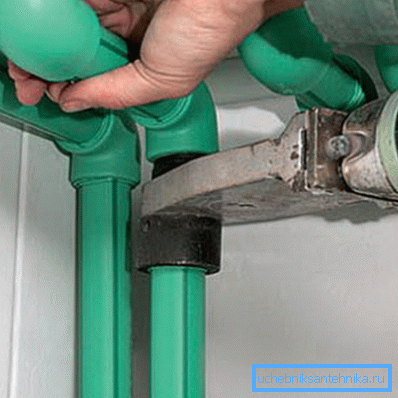

Skupljanje cjevovoda

Skupljanje cjevovoda

Dakle, uputa za sastavljanje plinovoda je sljedeća:

  • Najprije morate rezati cijevi prema dimenzijama prikazanim na dijagramu.
  • Zatim, rezati krajeve pripremljenih segmenata treba očistiti od brazda.
  • Potom se krajevi segmenata moraju očistiti posebnim uređajem koji djeluje na principu oštrilika olovke. Ova je operacija neophodna za daljnje lemljenje.
  • Nakon toga se cijevi i spojnice zagrijavaju u posebnom lemljenju, nakon čega se spajaju.
  • Zatim, cjevovod je montiran na zidove uz pomoć posebnih držača.

Savjet! Ako prvi put radite s lemilom za plastične cijevi, prije izrade cjevovoda trebali biste vježbati s podrezivanjem.

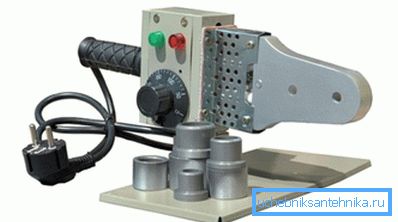

U aparatu za zavarivanje s mlaznicama

Dakle, cjevovod ide kao konstruktor.

Istodobno je potrebno pridržavati se sljedećih pravila za rad sa strojem za zavarivanje:

  • Prije zavarivanja, uređaj se mora zagrijati do isključivanja, a zatim pričekajte da se ponovno uključi.
  • Potrebno je strogo nadzirati vrijeme zagrijavanja dijelova koji su spojeni. Za različite vrste lemljenja može se razlikovati. Stoga, prije korištenja uređaja trebate biti upoznati s tablicom koja je obično dostupna u uputama.
  • Potrebno je točno povezati detalje, bez dopuštanja izobličenja.
  • Nakon spajanja dijelova ne mogu se pomaknuti i premjestiti dok se polipropilen ne stvrdne.

Općenito, postupak zavarivanja polipropilenskih elemenata toplinske cijevi je vrlo jednostavan.

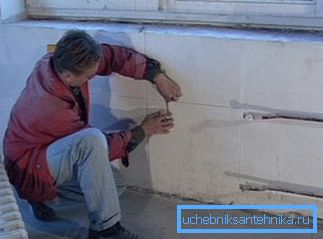

Označavanje na zidu

Montaža radijatora

Prije spajanja grijaćeg radijatora na polipropilensku cijev, potrebno ga je ugraditi.

Ovaj rad se provodi u ovom redoslijedu:

  1. Prije svega, trebate staviti oznaku na mjesto baterija.

Stoga je potrebno razmotriti zahtjeve SNiP:

  • udaljenost od zida mora biti najmanje 2 cm;
  • udaljenost od poda mora biti oko 10-15 cm;
  1. Zatim ugradne nosače. Istodobno je potrebno koristiti razinu konstrukcije tako da se uređaj točno nalazi. Za pričvršćenje zagrada, možete koristiti čavle.

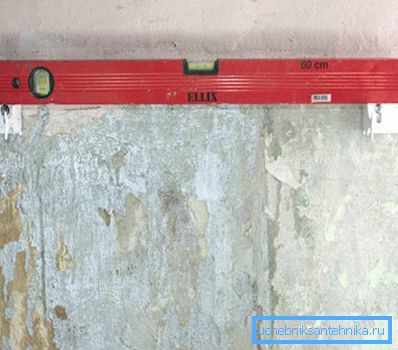

Provjera položaja zagrada na razini zgrade
  1. Nakon ugradnje zagrada, trebate objesiti radijator na njih.

Prema takvom sustavu treba instalirati sve radijatore u sobi.

Priključak baterije

Radijator je povezan s polipropilenskom cijevi u ovom redoslijedu:

  • Prije svega, pričvrsni prsten priključen je na bateriju. Valja napomenuti da je spajanje aluminijskih radijatora s polipropilenskim cijevima izvedeno posebnim spojnicama, koje se razlikuju od adaptera namijenjenih za lijevane željezne baterije.

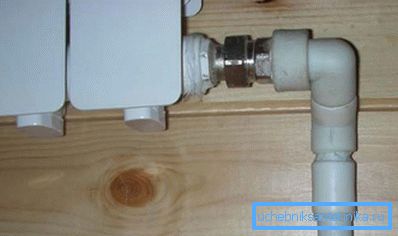

Spajanje radijatora na cjevovod preko adaptera
  • Dalje, kuglasti ventil, regulacijski ventil ili radijatorski ventil priključeni su na adapter.
  • Zatim je ventil spojen na polipropilensku toplinsku cijev.
  • Prema istoj shemi, izlaz hladnjaka je spojen na cjevovod.

Ovdje su, možda, sve glavne točke povezivanja radijatora s polipropilenskim cjevovodom.

zaključak

Postupak spajanja instalacije sustava grijanja pomoću polipropilenskih cijevi se ne razlikuje od ostalih tipova cjevovoda. Posebnost leži samo u načinu spajanja cijevi sa spojnicama, jer se taj postupak provodi uz pomoć posebnog aparata za zavarivanje. Osim toga, posebni adapter se koristi za povezivanje samih radijatora s cjevovodom.

Možete pročitati više korisnih informacija o ovoj temi iz videozapisa u ovom članku.
