Spremnik za grijanje - dijagram instalacije u zatvorenim i

Za ugradnju nekih sustava za autonomno grijanje instalacija ekspanzijskog spremnika potrebno je. U ovom ćemo članku pogledati koji je ovaj uređaj, funkcija koju funkcionira i način povezivanja s njim.

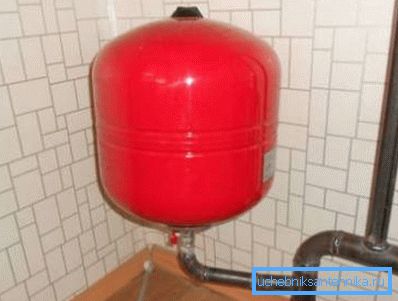

Što je tenk za ekspanziju i zašto je to potrebno?

Iz naziva ovog uređaja možete pogoditi da je potreban za proširenje. Činjenica je da se s promjenom temperature, tlak u sustavu mijenja kao posljedica toplinske ekspanzije. Budući da se prilikom mijenjanja volumena voda ili druga rashladna sredstva ostaju gotovo neizvatljiva, toplinska ekspanzija može dovesti do uništenja uređaja za grijanje.

Iz tog razloga postoji takav fenomen kao vodeni čekić koji također može oštetiti cijevi ili radijatore. Jedino ispravno rješenje u ovoj situaciji je uključivanje spremnika s zrakom (lako komprimiranim tvarima) u sustav. S takvim spremnikom, toplinsko širenje rashladnog sredstva dovodi do blagog porasta tlaka.

Obratite pažnju! Da se kisik ne otopi u vodi i ne uzrokuje koroziju unutar cjevovoda, vodu u spremniku odvaja se od zraka pomoću elastične membrane.

Treba napomenuti da uređaj obavlja opisanu funkciju u zatvorenim sustavima grijanja.

Međutim, ekspanzijski spremnici se koriste u ostalim vrstama toplinskih konstrukcija:

• U otvorenim sustavima koji su u dodiru s zrakom.
• U centraliziranim sustavima s preljevom. U tom slučaju spremnik je instaliran u potkrovlju i spojen je na grijnu cijev za kuću.

U oba slučaja je potrebno instalirati spremnik za ekspanziju grijanja kako bi se uklonili zračni čepovi iz cjevovoda. To je zbog činjenice da tlak rashladne tekućine u sustavima grijanja nije dovoljan da istiskuje zrak s gornjih dijelova. Kao rezultat, spremnik za ekspanziju služi kao spremnik za skupljanje zraka.

U zatvorenim cijevima topline, zrak se gasi kad se grijanje pokrene, dok je na otvorenom, u samu atmosferu.

Značajke instalacije

Instalacija ekspanzijskog spremnika u sustavu grijanja ovisi o vrsti potonje. Kao što je gore spomenuto, grijanje se može provesti koristeći zatvorene i otvorene metode.

U nastavku razmatramo kako napraviti vezu za spajanje spremnika u oba slučaja.

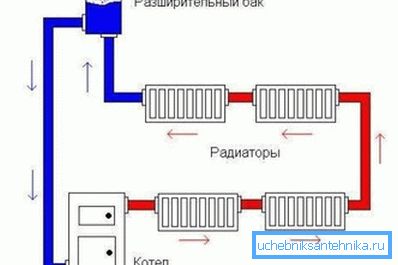

Otvori sustav

Otvoreno zagrijavanje, u suštini, je jedno veliko posuđe sa specifičnim konvekcijskim strujama iznutra.

Instalacija ekspanzijskog spremnika za grijanje u ovom slučaju, kao i za sve druge uređaje za grijanje, treba osigurati:

• Brzo uspon rashladne tekućine koju grijava kotao na gornju točku grijaće strukture, kao i prirodna cirkulacija kroz uređaje za grijanje.
• Besplatno i neometano kretanje zračnih mjehurića prema gore.

Iz tih razloga, instalacija ovog uređaja provodi se na vrhu strukture. Najčešće, u privatnim kućama, ti spremnici nalaze se u potkrovlju ili na vrhu kolektora gornjeg stupnja (u sustavu s jednim cijevima).

Moram reći da je sam spremnik za otvoreni sustav također različit u svom dizajnu:

• Ne zahtijeva ventile;
• Ne treba gumena membrana, pa ni poklopac.

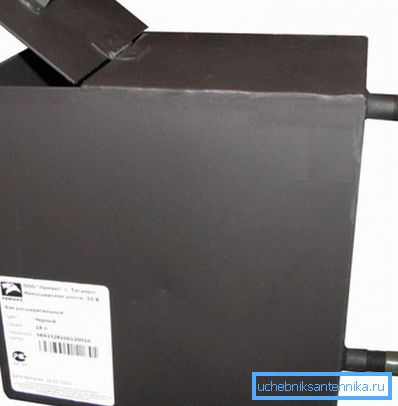

U ovom slučaju, spremnik za ekspanziju je jednostavan spremnik u koji, ako je potrebno, možete dodati kantu vode za zamjenu isparene vode. U pravilu, cijena takvog uređaja je jednaka paru elektroda, a cijena po kvadratnom metru čeličnog lima je nekoliko milimetara debela.

Zatvoreni sustav

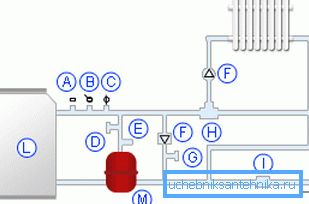

Ako se projekt provodi u skladu s zatvorenom shemom, instalacija ekspanzijskog spremnika sustava grijanja ima niz mogućnosti koje ćemo ispitati u nastavku:

• Najoptimalnije mjesto za spajanje uređaja je područje u mjestu gdje je protok rashladnog sredstva najbliži laminarnom protoku i nema turbulencije.. Zato je očigledno rješenje postaviti ispred cirkulacijske crpke za grijanje. Što se tiče visine mjesta, to nije važno jer je zadatak uređaja, kao što je gore već spomenuto, nadoknaditi toplinsku ekspanziju i prigušivanje vodenog čekića.
• Velika je važnost mjesto spremnika u prostoru. U idealnom slučaju, tekućina treba ući u spremnik odozgo, što će u potpunosti ukloniti zrak iz odjeljka s tekućinom.
• Volumen uređaja mora biti barem jedna desetina volumena sve tekućine u sustavu.. Izračunajte volumen vode može se temeljiti na snazi ​​kotla - uzima se 15 litara tekućine po kilovatu.

Obratite pažnju! Često su kotlovi za grijanje opremljeni ekspanzionim spremnicima, pa čak i cirkulacijskim pumpama. Stoga, prije no što kupite uređaje, trebali biste provjeriti jesu li vam potrebni.

montiranje

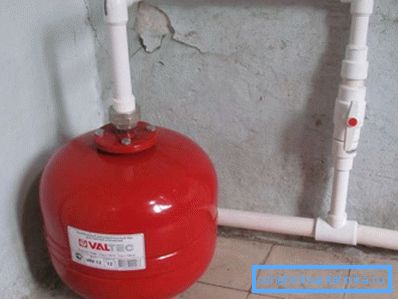

Kao primjer, razmotrite kako instalacija membranskih kapaciteta.

Dakle, uputa izgleda ovako:

• Ako se spajanje vrši na postojeće grijanje, prije svega potrebno je isključiti svu opremu i odvoditi vodu iz baterija. Kako bi protok tekućine bio bolji, otvorite slavine Mayevskog.

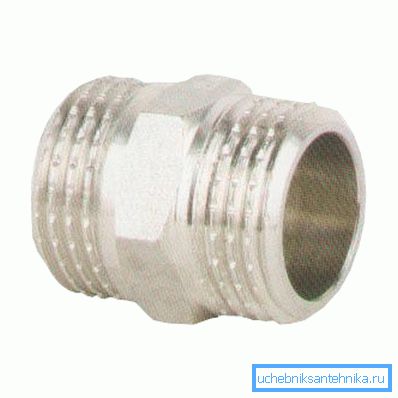

• Ako se upotrebljavaju plastične grijaće baterije, instalacija se mora izvesti pomoću odvojivog elementa za montažu, nazvanu "američki". Prvi dio je pričvršćen za spremnik, a drugi je lemljen na cijev. Onda su oba dijela spojena.

• Tada morate rezati grijnu cijev i postaviti čep na koji je spojena cijev iz spremnika.
• Iako baterije nema vode, potrebno je ukloniti grubo filter i operirati ga.
• Nakon što instalirate sve elemente na svoje mjesto, trebate otvoriti slavinu i puniti radijatore vodom. Tlak bi trebao porasti na 1,2-1,3 kPa.
• Na kraju rada bi trebao biti postavljen od zraka i zatvoriti slavine Mayevsky.

Savjet! Prije spremnika za ekspanziju poželjno je postaviti dizalicu. To će vam omogućiti popravak uređaja bez pražnjenja vode iz baterija.

Nakon izvođenja svih gore navedenih koraka možete uključiti bojler.

Korisni savjeti

Da biste spriječili rad uređaja, preporučujemo da pročitate sljedeće savjete:

• Svi membranski spremnici imaju bradavicu koja vam omogućuje pumpanje zraka do potrebnog tlaka.. Iz tvornice, uređaji idu na prodaju s tlakom od 1,5 kgf / cm ?. Ista bradavica dopušta, ako je potrebno, smanjenje tlaka.

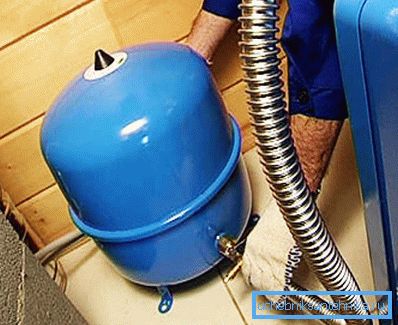

• Postoje crvene ekspanzijske cisterne za grijanje i plave za vodoopskrbu.. Razlika između njih leži samo u činjenici da je u plavoj boji membrana od gume za hranu.
• Ako sigurnosni ventil spremnika često radi, onda njezin volumen nije dovoljan. U tom slučaju možete paralelno instalirati još jedan takav uređaj.
• Ako tekućina u spremniku kuha, to znači da rashladno sredstvo cirkulira pri maloj brzini ili uopće nema cirkulacije.. Prema tome, problem je u cirkulacijskoj crpki.

Evo, možda, sve glavne točke koje trebate znati za uspješnu instalaciju i rad ekspanzijskog spremnika.

zaključak

Spremnik za ekspanziju često je nužan element sustava grijanja. Štoviše, kako bi se učinkovito nosila s dodijeljenim zadacima, potrebno je pravilno instalirati, u skladu s gore navedenim pravilima.

Iz videozapisa u ovom članku možete podići neke dodatne informacije o ovoj temi.
