Štednjaci s grijanjem vode su jeftino i praktično rješenje.

U seoskim kućama, iu privatnom sektoru unutar gradskih granica, često se koristi grijanje štednjaka. Po želji, koristeći istu štednjak kao izvor topline, također je moguće dogovoriti zagrijavanje vode, što neće uzrokovati značajno povećanje cijene. U pravilu, u takvim slučajevima koristite kupljene štednjake s grijanjem vode.

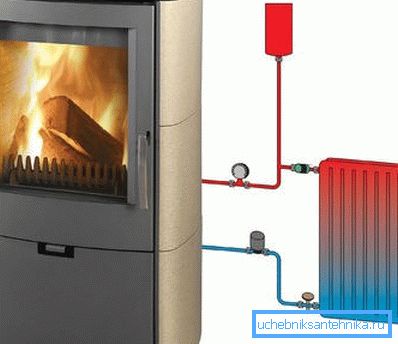

Pećnica s vodenim krugom

Prednosti zagrijavanja vode

Grijanje vode na mnoge načine prelazi zrak, i to:

  • voda je dostupna, čak iu najudaljenijim područjima s vodom, nema posebnih problema;
  • ima mnogo veći toplinski kapacitet, tako da će učinkovitost grijanja biti na visini;
  • štednjak s grijanjem omogućit će uređenje jednolikog grijanja svih prostorija, koristeći jednostavnu peć, toplinski izvor je točkasti, što neće dopustiti da se sve sobe zagrijavaju ravnomjerno;
  • u ovom slučaju, sustav grijanja kod kuće može se podesiti bez ikakvih problema, dovoljno je instalirati termostate ispred svakog radijatora.
Na slici je prikazana inačica kruga grijanja vode.

Među nedostatcima vrijedi spomenuti:

  • negativni učinak vode na metal;
  • uz cijenu samog štednjaka, morat ćete potrošiti novac na radijatore i cijevi. Kao rezultat toga, cijena sustava grijanja će se povećati;
  • pogodan samo za stalni boravak u kući. Ako su posjeti džahi tijekom hladne sezone rijetki, bolje je zaustaviti se na uobičajenom kućištu. Redovita smrzavanja vode lako će suziti cijevi.

Obratite pažnju! Umjesto vode, antifriz se može koristiti kao nosač topline (najčešće se koristi etilen glikol ili propilen glikol). U tom slučaju, mraz od 15 stupnjeva neće biti problem.

Više informacija o kupljenim grijačima vode

Glavna stvar koja razlikuje štednjak za grijanje kuće s grijanjem vode od konvencionalnog je da se nalazi izmjenjivač topline i proizvođač ima rupice za spajanje cijevi. Ispada da je vrsta mini-kotao s jedinom razlikom da je uređaj postavljen izravno u dnevni boravak.

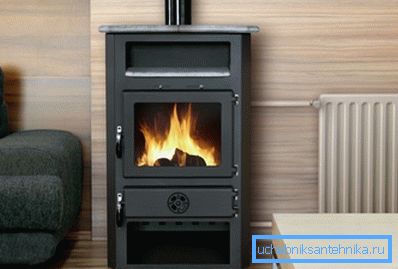

Izvor topline je izravno u sobi.

klasifikacija

Načelo rada takvih peći se ne razlikuje od običnih, stoga razvrstavanje ostaje ista.

Načelom djelovanja možete odabrati:

  • s jednom kamerom - u njima gorivo samo gori, a oslobođena energija ide za zagrijavanje vode u izmjenjivaču topline;

Obratite pažnju! Izmjenjivač topline u peći za zagrijavanje vode kuće trebao bi biti izrađen od debelog čelika (najmanje 5 mm). Ako koristite tanki metal, jednostavno ga možete zapaliti dugotrajnim radom peći.

  • piroliza - razlikuju ih se činjenicom da je štednjak podijeljen na dvije zone, od kojih jedan od plinova pirolize je spaljen;
Shematski prikaz glavnih komponenata konvencionalne konvekcijske peći
  • cigla peći za kuću s grijanjem vode - vrlo kontroverzna opcija, značajke uređaja ovog razreda razmatrane su u nastavku.

Moguće je klasificirati po vrsti materijala (za proizvodnju čeličnog lima ili lijevanog željeza). Oba materijala pružaju visoku toplinsku vodljivost, ali lijevano željezo ima nešto veću toplinsku vodljivost.

Lagani nedostatak ovakvih peći je da, osim zagrijavanja kuće, nisu prikladni za bilo što drugo. Maksimalna - mala ploča za kuhanje, koja će zagrijati i kuhati hranu.

Raspored sustava grijanja

Što se tiče glavnih elemenata sustava grijanja, ostaju isti kao kod kotlova.

Ne uzimajući u obzir peć sa vodenim krugom, trebat će vam:

  • cirkulacijska crpka za grijanje;
  • cijevi;
  • spremnik za ekspanziju (omogućit će kompenziranje povećanja volumena rashladnog sredstva tijekom zagrijavanja);
  • radijatora;
  • Ako želite, možete kupiti termostate i instalirati ih prije svake baterije.

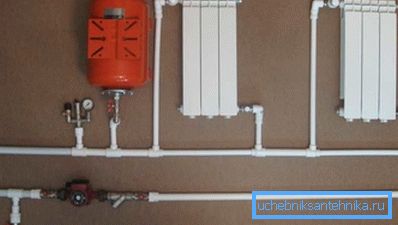

Glavni elementi sustava grijanja

Grijanje vode iz peći vlastitim rukama počinje odabirom instalacije štednjaka meta. Ako je u slučaju konvekcijskog zagrijavanja poželjno staviti peć u središte prostorije kako bi se postigla barem neka ujednačenost grijanja, dodavanje vodenog kruga uklanja ovo ograničenje. Može se postaviti u kut sobe bez smanjenja učinkovitosti grijanja.

Zatim, ožičenja cijevi na pod / poda montiran radijatori, spojeni na cijevi i na kraju spojite napajanje i povratnog voda do same peći, napunjen rashladnim sredstvom. Ostaje samo provjeriti nepropusnost sustava i nastaviti do peći.

Što se tiče izmjenjivača topline, oblik može jako varirati ovisno o proizvođaču. Na primjer, voda Buleryan omotačem (što peć Aqua Breneran) ima izmjenjivač topline u obliku nekoliko cijevi koji odgovaraju čvrsto unutar kućišta u peći, a to je dizajn izmjenjivač topline oblikovan kao knjigu. No postoje modeli s ravnim izmjenjivačima topline.

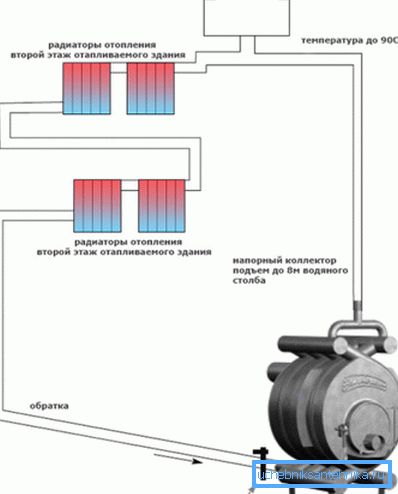

Shematski prikazano je zagrijavanje pomoću bulerija s vodenom jaknom.

Obratite pažnju! Ipak, kapacitet takvih peći je niži od onog za grijanje kotlova, tako da je volumen rashladne tekućine u sustavu mali - oko 40 litara za kuću srednje veličine.

Treba napomenuti da na izlazu takve štednjake, temperatura nosača topline može znatno premašiti 90 ° C. Stoga, ako se ožičenje kuće obavlja uz pomoć PP cjevovoda, tada je na izlazu iz kotla bolje koristiti mali komad metalne cijevi - samo osiguranje.

Štednjak od opeke s vodenim krugom

Štednjak za grijanje vode može biti obložen ciglama. Istina, kako u pogledu troškova i složenosti posla, ta se mogućnost ne može usporediti s kupljenim modelima. Nemoguće je dodati vodeni krug na već postavljenu peć, morat ćete pomaknuti dio peći. Stoga se preporuča pri postavljanju opeke u prostor za postavljanje izmjenjivača topline u zidovima.

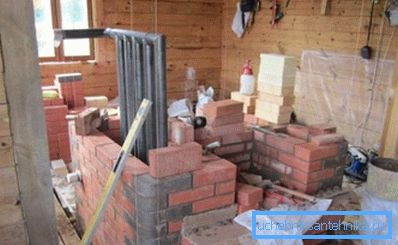

Izmjenjivač topline se nalazi u peći u fazi izgradnje.

Značajke dizajna

Glavni zadatak peći je instalirati izmjenjivač topline u štednjak.

Što se tiče samog izmjenjivača topline, onda može biti oblik koji je najčešće korišten kao opcija:

  • registar cijevi - nedostatak ovog tipa je složenost zavarivanja (kod korištenja okruglih cijevi;

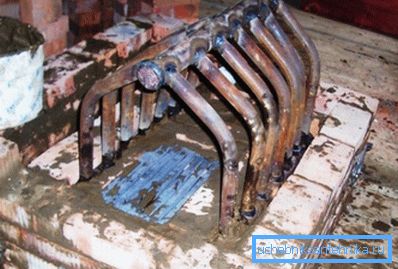

Na fotografiji - registar cijevi
  • može se koristiti u obliku spremnika čeličnog lima (debljina čelika mora biti najmanje 5 mm);
  • izmjenjivač topline može se napraviti u obliku 2 spremnika spojenih cijevima.

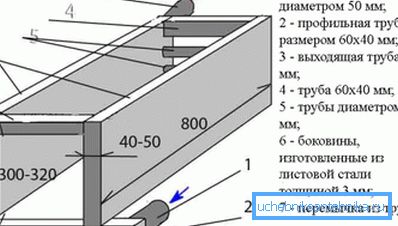

Izmjenjivač topline izrađen je u obliku 2 spremnika lima povezanog s cijevima.

Obratite pažnju! Kada radite s vlastitim rukama, ima smisla koristiti oblikovane cijevi. To će olakšati zavarivanje.

Osim toga, valja razmotriti mogućnosti stavljanja izmjenjivača topline - složenost rada izravno ovisi o tome.

Takve opcije su moguće:

  • postavljanje izravno u vatru - ovaj raspored je optimalan za pećnice s velikom površinom za kuhanje. Da biste instalirali, jednostavno uklonite metalne ploče s vrha i stavite ih u registar. Ali postoji i značajan minus - veličina registra ne bi trebala značajno smanjiti unutarnji prostor vatrogasne postaje;

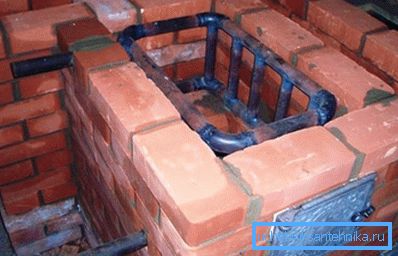

Primjer mjesta postavljanja izmjenjivača topline u peći

Obratite pažnju! Ne postavljajte izmjenjivač topline na zidove komore za izgaranje. Kada se zagrije, metal se širi, tako da morate osigurati razmak od najmanje centimetara.

  • peć za grijanje kuće vode može biti opremljen s izmjenjivačem topline montiran u dymooborote ili jednostavno u poklopcu koji je postavljen za zagrijavanje proizvoda izgaranja dao zidove. No, u ovom slučaju projektiranje instalacije provodi se tijekom izgradnje ili kod rastavljanja peći.

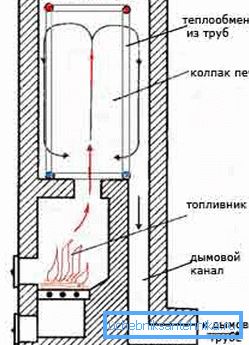

Izmjenjivač topline nalazi se u poklopcu

Pa, posebnu pozornost treba posvetiti kvaliteti zavarivanja. Čak i manji nedostatak penetracije u budućnosti može se pretvoriti u velike probleme. Dobro je ako se izmjenjivač topline može lako ukloniti iz komore za gorivo i popraviti. Ali, ako se stavi u dim, morat ćete rastaviti peć za grijanje vode, a usred sezone grijanja, takva iznenađenja nisu potrebna.

Prednosti i nedostaci opekarnih peći za grijanje vode

Brick peći s integriranim vodenim krugovima imaju niz ozbiljnih nedostataka:

  • krugovi grijanja s lošom cirkulacijom sigurno neće raditi, tako da možete zaboraviti na potpuno autonomno grijanje;

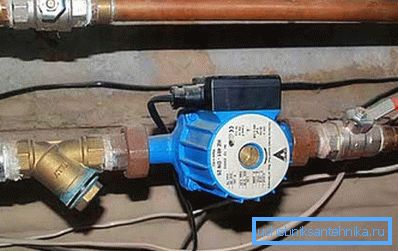

Za normalnu cirkulaciju potrebno je instalirati crpku

Obratite pažnju! Rashladno sredstvo bez odgovarajuće cirkulacije može kuhati u izmjenjivaču topline za nekoliko minuta. Dobro je ako se u tom slučaju lako plašiti, ali je veća vjerojatnost smanjenja kruga grijanja jer će se tlak znatno povećati.

  • takav grijač vode za kuću neće biti reguliran. Ako, na primjer, na plin kotlovi, rad plamenika prati automatsko uključivanje i isključivanje svojih problema neće biti, cigla pećnica savršeno akumulira toplinu i super su dugo vremena;
  • operacija se ne preporuča tijekom ljeta, pa ako se u toploj sezoni peć koristi za kuhanje hrane, onda je bolje zaboraviti na instalaciju grijanja vode. Činjenica je da se u ljeto ispušta rashladna tekućina iz sustava i dugo grijanje čeličnih cijevi brzo gori metal.

Pećinska opeka za grijanje vode u kući može imati odvojenu komoru u kojoj se nalazi izmjenjivač topline. Pristup plinovima u takvim komorama ograničen je ventilom i blokiran je za ljetno vrijeme. No, u ovom slučaju, učinkovitost grijanja se smanjuje, jer se izmjenjivač topline već zagrijava redoslijedom hlađenog plina.

Usporedba opisanih peći

Kada je riječ o tome kako napraviti grijanje vode iz peći, morate uzeti u obzir nekoliko značajki ove vrste sustava grijanja:

  • Najbolja opcija može se smatrati kupnjom tvornica peći. U tom slučaju, rizik od neispravnosti, na primjer, curenje u izmjenjivaču topline je blizu nule. Instalacija sustava grijanja, u načelu, ne razlikuje se od uobičajenog grijanja, a koraci su isti - cijevi rušenje, instalacija i spajanje radijatora, regulatora grijanja, postavljanje cirkulacijske pumpe, ekspanzijskog spremnika;
  • Međutim, bolje je napustiti peć za grijanje vode od opeke za one koji vole pokuse. Ipak, gore navedeni nedostaci su značajni i mogu izazvati mnogo problema;
Izmjenjivač topline dodan je u redoviti štednjak
  • za grijanje malih soba ili nepravilnog grijanja kod kuće, možete savjetovati konvencionalne dugotrajne peći, na primjer, T-pećnice. Raspon štednjaka "Teplodar" omogućuje odabir modela za bilo koji dio kuće.
Štednjak

sažimanje

Grijanje vode na štednjak je sasvim stvarno, premda na prvi pogled zvuči pomalo čudno. Za umjerenu naknadu, možete dobiti sve prednosti grijanja vode, čak iu zemlji kuća, a troškovi grijanja domova ostaje na prihvatljivoj razini.

Ako želite, čak možete običnu običnu pećnicu opeke u neku vrstu kotla za grijanje. Predloženi materijal će pomoći usmjeriti se među masama peći različitih tipova i odabrati najbolju mogućnost.

Video prikazuje simulaciju pećnice od opeke uz dodavanje vodenog kruga.
