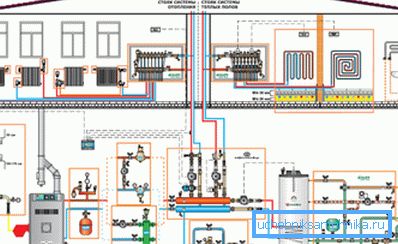

Što bi moglo biti shema grijanja u privatnoj kući: pregled i
Kod uređenja sustava grijanja privatne kuće, vrlo je važno odabrati i izraditi ispravnu shemu za spajanje svih elemenata grijanja. Samo na taj način možete postići najveću učinkovitost i gospodarstvo u procesu njegovog djelovanja.
U ovom članku ćemo razmotriti sve moguće opcije za obavljanje takvog zadatka.
terminologija
Sustavi grijanja u privatnoj kući koriste neke pojmove koji možda nisu poznati širokom rasponu običnih ljudi, neka ih riješimo:
| pojam | razjašnjenje |

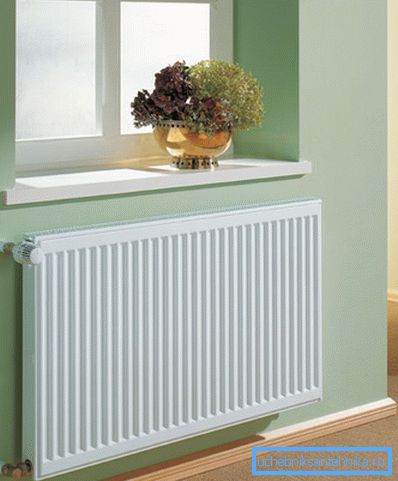

| Uređaj za grijanje vode | Oprema koja se zagrijava dodirivanjem s rashladnom tekućinom, sama širi toplinu u cijeloj prostoriji. To mogu biti baterije, radijatori, konvektori, grijani podovi i druge slične jedinice. |
| Nosač topline | Tekućina se kreće kroz cijevi grijanja. Zagrijava se u kotlu i prenosi toplinu na radijatore. Ova se uloga obično izvodi vodom, koja se može mijenjati različitim posebnim aditivima. |
| Krug grijanja | Zatvoreni dizajn pomiče grijanu i ohladenu vodu na sebe. Sastoji se od radijatora, cjevovoda, dizalica i drugih jednako važnih elemenata. |
| Izravno kretanje | Odjeljak konture koji prenosi zagrijanu rashladnu tekućinu na radijator. |
| preokret | Odjeljak konture koji prenosi ohlađenu rashladnu tekućinu nakon izlaska iz radijatora. |

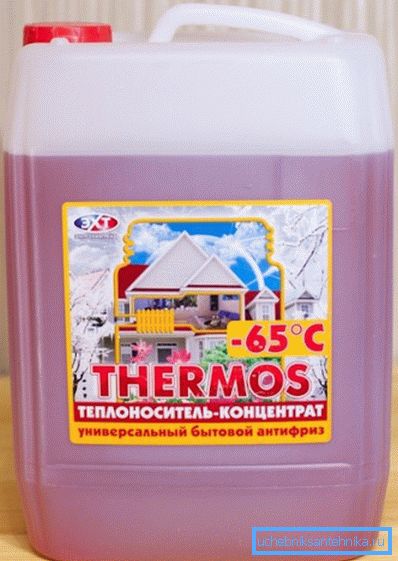

Savjet: u regijama s ozbiljnim zimama preporuča se korištenje vode kao rashladnog sredstva u kombinaciji s etilen glikolom. Takav antifriz neće se zamrzavati ni u najkritičnijim uvjetima kada je sustav potpuno isključen.
Moguće metode za prijenos rashladne tekućine
Kada se nacrta shema za grijanje privatne kuće s vlastitim rukama, prvo što treba uzeti u obzir je organizacija kretanja rashladne tekućine uz konturu:
| cirkulacija | opis |

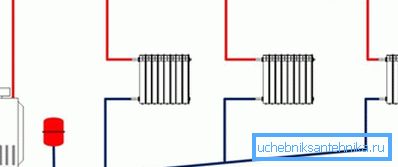

| prirodni | Takav sustav funkcionira ispunjavanjem fizičkih zakona. Grijana tekućina ima manju gustoću i pomaknuta je gore prema uzvisini, odakle se kontura, opremljena nagibom od tri do pet stupnjeva, širi na cijelo tijelo. Hlađena voda već na povratnom hodu, s istim kutom nagiba, vraća se u kotao. Izvanredne značajke:
|

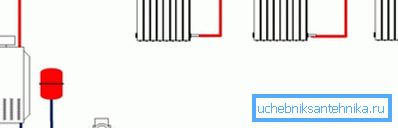

| obavezan | U tom slučaju cirkulacijska pumpa dodatno je spojena na sustav, pa se zbog toga nastaje rashladna tekućina zbog razlike u tlaku stvorene između naprijed i obrnutog hoda. Izvanredne značajke:
|
Sheme u skladu s korištenim ožičenjima cijevi
Također, prilikom izrade programa grijanja za privatnu kuću sa svojim vlastitim rukama, trebate odabrati način spajanja baterija na uspinjaču:

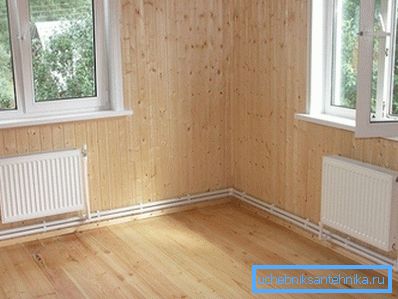

Jednostruka cijev
U ovom ostvarenju, zagrijana tekućina se pomiče cijelo vrijeme duž iste cijevi, dosljedno dajući toplinu radijatorima na putu.
Prednost je niska prodajna cijena, ali opipljivi nedostaci razmišljaju o njegovoj racionalnosti:
- Neravnomjerna raspodjela topline. Što je dalje od kotla, to je baterija hladnija.
Savjet: upotreba jednocjevnih shema prikladna je samo za male prostore gdje su gubici topline manje vidljivi.
- Teškoća prilagodbe pojedinih radijatora. Promjene na djelu jednog će utjecati na sve uređaje u dosljednom lancu.
- Nemogućnost provođenja popravaka ili zamjena bez zaustavljanja i zatvaranja čitavog sustava.

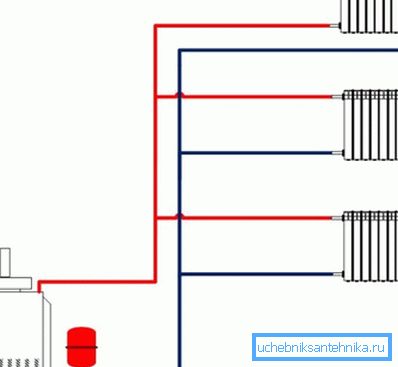

Dvostruka cijev

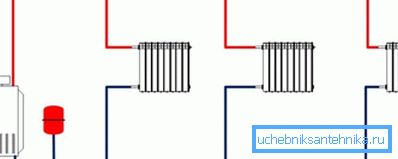

Ovdje, na svaki radijator, grijana tekućina se dovodi kroz jednu cijev, a već hlađeni jedan je uklonjen od strane drugog. Dizajn može imati i okomiti i vodoravni ožičenje.
Naravno, takav izbor će koštati više, ali pruža nekoliko neospornih prednosti odjednom:
- Jedinstvena raspodjela topline koja značajno poboljšava mikroklima u kući i povećava performanse sustava.
- Mogućnost podešavanja bilo kojeg od radijatora bez posljedica za ostatak.
Širom svijeta već dugo aktivno koristi samo takvu paralelnu vezu radijatora ne samo u privatnim kućama već iu višestambenim zgradama. Do sada smo ove inovacije obično pronađene samo u novim zgradama ili seoskim kućama.
zračenje

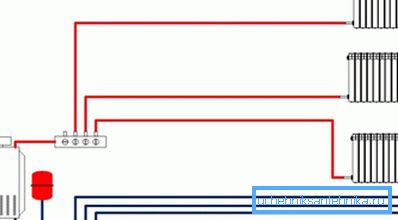

Takva se veza naziva i kolektor, jer pretpostavlja prisutnost razdjelnog razvodnika, od kojeg je dovodna i povratna cijev za svaku bateriju već pojedinačno isporučena.
Prije nego što napravite takav raspored, trebali biste pažljivo vagati svoje financijske mogućnosti, jer će to biti skuplje od čak dvije cijevi, ali će vam pružiti doista jedinstvene mogućnosti:
- Podešavanje cijelog radijacije pojedinog radijatora iz kolektora.
- Popravite ili zamijenite baterije bez zatvaranja cijelog sustava grijanja.
- Mogućnost instaliranja dodatnih uređaja na bilo koji krug.
Upute za ugradnju radijalnih ožičenja vrlo su složene, zbog čega je obavezno nazvati kvalificirane stručnjake.

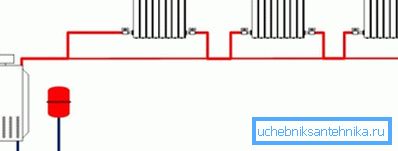

Leningradka
Ova originalna metoda omogućuje poboljšanje jednostupne sheme spajanja sustava grijanja, dajući mu mogućnost samostalnog namještanja radijatora.
Za ovo:
- Za svaku bateriju montirani su ventili koji omogućuju nadzor protoka rashladnog sredstva kroz nju.
- Instaliraju se obilaznice, koje su zaobići cijevi manje veličine. To će omogućiti da voda cirkulira oko cijelog kruga, čak i kod ventila potpuno zatvorenih na posebnom radijatoru.
Važno je napomenuti da se opisane manipulacije mogu provesti iu početnoj fazi uređenja grijanja u kući, što će omogućiti i da se uštede novac i proširi funkcionalnost strukture, a već instaliranim ožičenjima.
zaključak
Ako odlučite provesti grijanje privatne kuće vlastitim rukama, onda biste trebali početi odabirom najprikladnije ožičenje za vaš slučaj. Prvi korak je odrediti vrstu cirkulacije rashladne tekućine u cjevovodu, a zatim s mogućnošću distribucije korištenih cijevi. Iznad, pokušali smo vas upoznati s načelima rada i snagama najpopularnijih.
Na pruženom videozapisu možete pronaći dodatne materijale koji se odnose na tu temu. Točna shema jamči kvalitetno zagrijavanje.
