Što bi trebalo biti shema povezivanja grijanja u privatnoj

Prilikom povezivanja grijanja u privatnoj kući, sav posao obično se obavlja samostalno. Istodobno postoji nekoliko mogućnosti za sheme povezivanja, od kojih svaka ima svoje snage i slabosti. Prije nego što započnete s praktičnim dijelom, nećete biti suvišni upoznati se s teorijom - postojećim metodama povezivanja i njihovim kratkim opisom.

Ovisna ili neovisna shema

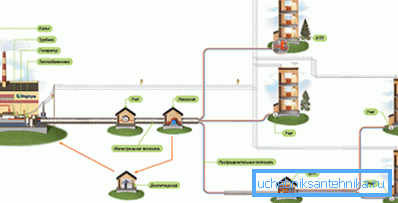

Neovisna shema povezivanja grijanja privatne kuće pruža maksimalnu autonomiju. Ako su u gradskom stanu radijatori već vrući, tada će u privatnoj kući biti potreban kotlov za zagrijavanje, što nema najbolji učinak na cijenu.

Istovremeno, nezavisna verzija ima prednosti:

• njegov rad može se regulirati u širokom rasponu, jer su svi kotlovi opremljeni termostatima;
• grijanje kuće postaje potpuno neovisno o stanju sustava grijanja, s obzirom na pogoršanje stambenih i komunalnih sredstava, to je osobito važno;
• mogu kontrolirati sastav rashladne tekućine, To vam omogućuje produljenje životnog vijeka cijevi i radijatora.

Što se tiče nedostataka, moguće je zabilježiti povećani trošak u usporedbi s ovisnim analogom i povećanu složenost instalacije. U slučaju zavisne opcije, svi radovi se spuštaju na polaganje cijevi u stanu, ugradnju radijatora i sudar u usponskom zidu, ali neovisni krug grijanja će dodatno zahtijevati ugradnju kotlova, cirkulacijske crpke, termostata itd.

Obratite pažnju! Apsolutno samostalna može se nazvati samo verzijom s kotao gorivom i prirodnom cirkulacijom. U ovom slučaju, rad neće trebati struju ni plin, samo drvo za ogrjev, pelete ili bilo koju drugu vrstu goriva.

Koja je shema bolje odabrati

Prilikom projektiranja sustava grijanja privatne kuće, trebate odlučiti o:

• tip cirkulacije (mogu se koristiti samonosivi sustavi ili jednostavno instalirati cirkulacijsku pumpu);
• metoda ožičenja (koristi se jedan ili dva cijevna sustava).

Usporedba sustava grijanja s prisilnom i gravitacijskom cirkulacijom

Po imenu, jasno je da se u sustavu koji samoči, cirkulacija javlja bez pumpe. Njegovo kretanje nastaje uslijed nagiba dovodnih i povratnih cijevi.

Kretanje rashladnog sredstva je sljedeće:

• kotao zagrijava vodu, širi se i dio se stisne uz uzvisinu;
• zatim, zbog nagiba cijevi, rashladna tekućina se pomiče na radijator, zagrijava i ispušta natrag u kotlu.

Priključna shema sustava grijanja s prirodnom cirkulacijom zahtijeva:

• strogo poštivanje padina dovoljno je osigurati razliku reda od 3-5 mm po duljini 1 m;
• korištenje velikih promjera cijevi, kao rezultat toga, sustav je mnogo inercijski od, primjerice, centraliziranog kolegija.

Obratite pažnju! Ako usporedimo količinu rashladne tekućine u sustavu grijanja s crpkom i gravitacijskim tokom, ispada da u prvom slučaju njegova količina iznosi 2,5-3,5 puta više (zbog većeg promjera cjevovoda).

Korištenje cirkulacijske crpke omogućuje vam:

• osigurati stalan tlak u sustavu i osigurati stabilnu cirkulaciju rashladnog sredstva;
• koristite cijevi manjeg promjera, što će smanjiti potrebnu količinu rashladne tekućine.

Za privatnu kuću, također je moguće imati kombinirani krug grijanja vode - u normalnom načinu rada crpka cirkulira rashladnu tekućinu, a kad se struja isključi, rad će biti osiguran nagibom cijevi. Ovom metodom organiziranja sustava grijanja ugrađuju se zaobići presijeci ispred kotao i crpka. Pomoću 2 dodirne točke možete ga isključiti u bilo kojem trenutku.

Popularne sheme

Organizirati grijanje u kući na nekoliko načina:

• jedna cijev verzija - cijena u ovom slučaju je minimalna, ali u smislu učinkovitosti, to nije najbolji izbor. Svi radijatori su spojeni u seriju, tj. Rashladna tekućina do posljednje baterije u prstenu je dovoljno hladno. Ova se opcija može smatrati za grijanje male privatne kuće;

• odvajaju se dvostupanjski protok i ispuštanje, tj. ohlađena rashladna tekućina ne miješa se s hranom iz kotla;

• pomoću kolektora - grijanje osigurava pojedinačno napajanje i uklanjanje rashladnog sredstva za svaki radijator.

Obratite pažnju! Pri korištenju kolektora za grijanje povećavaju se troškovi materijala jer je potreba za cijevima maksimalna. Ali je moguće regulirati temperaturu u kući u širokom rasponu.

Također, sustav grijanja može se povezati u vertikalnom ili horizontalnom uzorku:

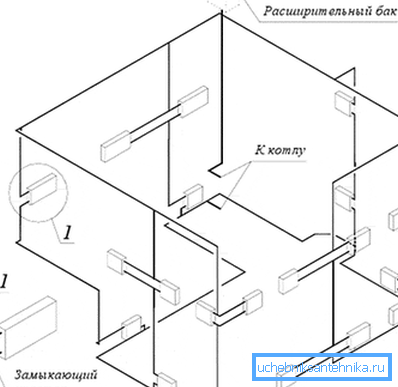

• s vertikalnim ožičenjima, opskrba je organizirana duž nekoliko uspona, na svakom katu ili nekoliko radijatora spojeni na usponski;

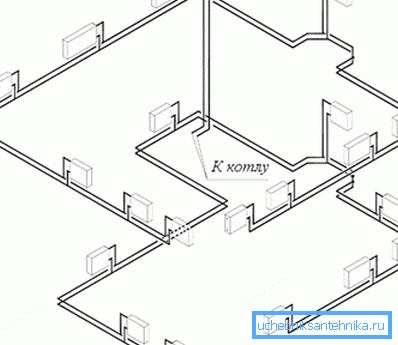

• s vodoravnom raspodjelom, usponski je samo 1. Vodoravne cijevi malog promjera položene su duž perimetra svakog poda.

Moguće je klasificirati sustave grijanja u smjeru kretanja rashladnog sredstva:

• slijepe, tzv. sustave u kojima se rashladna tekućina nakon prolaska kroz akumulator počinje pomicati u drugom smjeru;
• prolazak - voda se pomiče u istom smjeru kao i prije baterije.

Ako je sav posao obavljen vlastitim rukama, a kako bi se olakšao početak sustava grijanja, bolje je zaustaviti na opciji s gornjim punjenjem. U tom slučaju dovodna cijev će morati donijeti na potkrovlje. To će malo otežati održavanje, ali rizik od zračnog prometa je minimalan.

O izvedbi

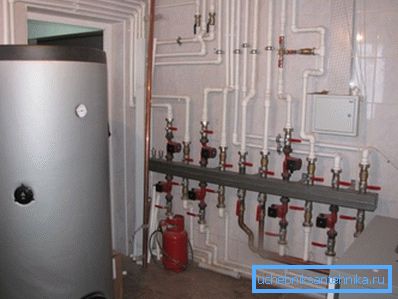

Upute za ugradnju grijanja u privatnoj kući uključuju nekoliko točaka:

• ugradnja i spajanje kotla;
• ugradnja uspona;
• podni izgled;
• ugradnja i spajanje radijatora;
• test curenja

Od koraka navedenih odvojeno, potrebno je razlikovati instalaciju i priključak radijatora. Ako se ne poštuju pravila instalacije radijatora ili nije odabrana mogućnost priključenja, učinkovitost grijanja može se značajno smanjiti.

Moguće opcije za povezivanje radijatora:

• dno - smatra se najmanje učinkovitim, u kojem slučaju dovodne i ispusne cijevi su povezane s radijatorom na dnu, postoji veliki rizik da krajnji kraj akumulatora jednostavno ne zagrije;
• jednostrano - topla voda se dobiva od gornjeg dijela, a rashladno sredstvo se ispušta s iste strane, ali odozdo;
• sedlo - cijev za napajanje je spojeno na dno akumulatora i voda se ispraznila s druge strane radijatora;
• dijagonala u smislu učinkovitosti smatra se optimalnim.

sažimanje

Za malu privatnu kuću, optimalna shema može se smatrati kombiniranim jednim cijevnim sustavom. To jest, u uvjetima veće sile, posao se ne zaustavlja zbog prirodne cirkulacije. Informacije o drugim sustavima grijanja bit će korisne ako trebate zagrijati veliko područje. Informacije o drugim opcijama grijanja bit će korisne ako trebate zagrijati veliko područje.

Video se fokusira na vodoravni sustav jednosmjernog grijanja.
