Što su električni kotlovi za grijanje: pregled
Počnimo s činjenicom da se električni kotlovi za grijanje radikalno razlikuju jedni od drugih tehničkim parametrima (snage, veličine), ali i načelom rada, odnosno metodom zagrijavanja nosača topline i njegovog prijevoza.
Bez obzira na to, bilo koja od tih jedinica je izvrsno prilagođena kao uređaj za grijanje, bilo za jednu kuću ili stan u visokogradnji, ili za centraliziranu kotlovnicu koja poslužuje nekoliko kuća.

Pogledajmo što bi ti uređaji mogli biti općenito, gdje je najbolje upotrijebiti ih, a pozornost će vam pružiti i tematski videozapis.
Razlike u načinu zagrijavanja rashladnog sredstva
Element grijanja

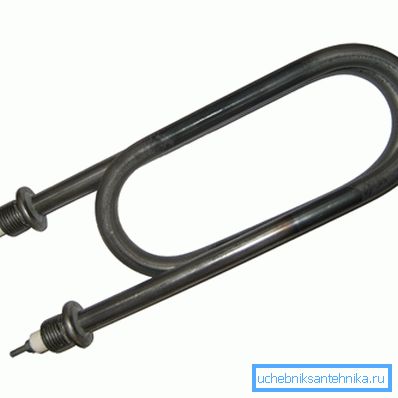

- Jedinice koje imaju cjevasti električni grijač instaliran ili TEN se nazivaju - TEN kotlovi i tekućina u njima se grije pomoću ovog uređaja. U pravilu, takva postrojenja su prilično kompaktna, imaju izvrsni dizajn i postavljaju se na zid.
- Glavna prednost električnog kotla za grijanje na plin, dizel i kruto gorivo je nepostojanje dimnjaka. Stvar je u tome što električna energija nema proizvedene proizvode izgaranja, stoga ih ne trebaju odvesti na ulicu. Ova prednost vam omogućuje montiranje jedinice na bilo kojem prikladnom mjestu u prostoriji, bez vezanja na zid koji ide van.

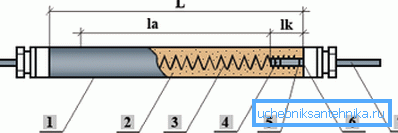

- Kućište od aluminija, čelika ili titana;
- Punilo (kvarcni pijesak);
- Spiral od nikloma;
- Kontakt šipka u punilu;
- sredstvo za brtvljenje;
- Izolator (porculan);
- Vanjski dio kontaktne šipke.
Napomena. U pravilu, TEN, koji je instaliran na zidnim električnim kotlovima za grijanje, ima oblik cik-cak oblika. Osim toga, može postojati dva, a ponekad i tri komada po jedinici (ovisno o snazi i projektu proizvođača).
elektrode

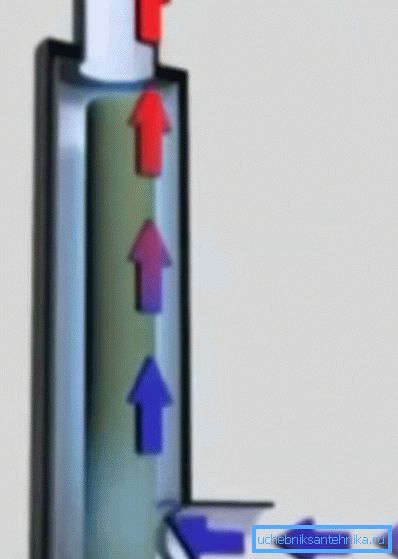

- Električni grijač električnog grijanja u osnovi se razlikuje od TENovogo postupkom zagrijavanja rashladnog sredstva (u pravilu je destilirana voda s dodatnim tekućinama preporučenim od strane proizvođača). Oba i druge jedinice rade s promjenjivom mrežom ili na 220V ili 380V (jednofazni i dvostupanjski) - sve ovisi o snazi. Ali cijena oboje će biti gotovo jednaka, iako se potrošnja energije mijenja.

- Frekvencija struje u našim električnim mrežama iznosi 50 Hz, bez obzira na napon, a to izravno utječe na zagrijavanje rashladnog sredstva. Elektrode u posudi kroz koju pomiče tekućina mijenjaju njihovu polarnost 50 puta u sekundi i to uzrokuje da rashladni ioni mijenjaju smjer sa istom frekvencijom, to jest 50 puta u sekundi. To uzrokuje da se zagrije.
- Kao što znate, struja se kreće uz put najmanjeg otpora, što znači da je njegovo gibanje unutar udaljenosti između dvije elektrode. - to sugerira da ionizacijski proces nije ni na koji način opasan za potrošača, da je jednostavno, neće biti električki šokiran. U slučaju curenja tekućine iz spremnika, prekida se zatvoreni krug između elektroda, stoga je cijeli sustav isključen, tako da u takvim situacijama nema opasnosti od požara. To je isto kao da ste prekinuli spiralu - krug se otvara i uređaj prestaje raditi.
Pregled modela
Tenovy modeli

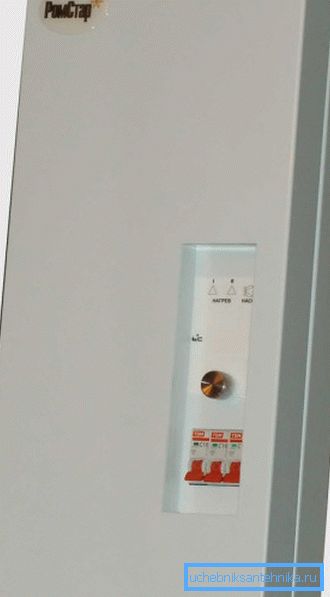

U ovom trenutku, električni kotlovi za grijanje ROMSTAR proizvode se u verzijama za grijanje i elektrodu, samo druga inačica ima manje dimenzije, a prefiks mini pridružen je imenu (također ćemo reći io njima). Takav uređaj za grijanje sastoji se od metalnog kućišta u kojem je ugrađen izmjenjivač topline, preklopnih elemenata i elektronske upravljačke i zaštitne jedinice (releji snage, senzori temperature, priključci, itd.).

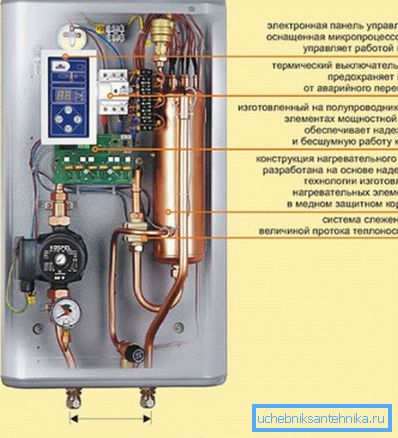

Glavni dio cijele jedinice je izmjenjivač topline, koji se sastoji od električnih grijača ili grijaćih elemenata, zapečaćen u posudi s dva priključka za ulaz i izlaz vode. Gornja mlaznica služi za ispuštanje grijane rashladne tekućine na uređaje za grijanje preko prekidača za protok, a donji spoj je povezan s povratnom cijevi.
Elektronički upravljački ventili dizajnirani su za analizu i daljnje obradu podataka koji dolaze iz senzora u različitim načinima rada. Svi ostali dijelovi kotao, zajedno s upravljačkim ventilima, fiksiraju se unutar kućišta vijcima i vijcima.

Raspon temperature u ROMSTAR-u je u rasponu od 10-85 ° C, ali ako temperatura vode raste do 90 ° C, tada će se prekidač aktivira i grijanje će se zaustaviti. S obzirom na karakteristike proizvođača, grijači ovdje imaju povećanu pouzdanost, budući da su napravljeni od najnovijih materijala. Također poboljšana automatizacija, zbog čega su takvi kotlovi pouzdani i sigurni u radu.
Broj u imenu REMSTAR | 3 | 5 | 7 | 10 | 12 | 14 |
Snaga (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Volumen grijanog područja (m3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
Veličina grijane površine (m2) | 30 | 50 | 70 | 100 | 120 | 140 |
Nazivna potrošačka snaga (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Mrežni napon (V) | 220 | 380 | ||||
Maksimalna struja u fazi (A) | 13.7 | 22,7 | 31.8 | 15.2 | 18.2 | 21.2 |
Presjek bakrenih ožičenja za snagu i tlo (mm2) | 2.5 | 4 | 4 | 52,5 | 5.4 | 54 |
Optimalna temperatura ispuštanja tekućine (C) | 70 | |||||
Maksimalna temperatura izlaza tekućine (° C) | 85 | |||||
Preporučeni volumen nosača topline u krugu grijanja | 120 | 200 | 280 | 400 | 480 | 560 |
Nosač topline preporučuje proizvođač | Destilirana ili voda s niskim temperaturama (ne smrzava se do -40 ° C), kao i tekućine, koje imaju vrelište od najmanje 100 ° C i koje su certificirane kao nosač topline | |||||
Tvornice preporučene crpke tvrtke Grundfos | ALPHA 2 25/60, UPS 25/60 | |||||
Promjer spojnice, kao i ulazna i izlazna mlaznica (mm) | 20 | |||||
Stupanj zaštite od vlage | 1PX3 otpornost na prskanje | |||||
Dimenzije (mm) | 572x270x105 | |||||
Masa (kg) | 12 | 13.5 |
Napomena. U prostoriji gdje je instaliran električni kotao ne smije postojati eksplozivna para i plinovi, kao i prašina koja može utjecati na rad kotla.

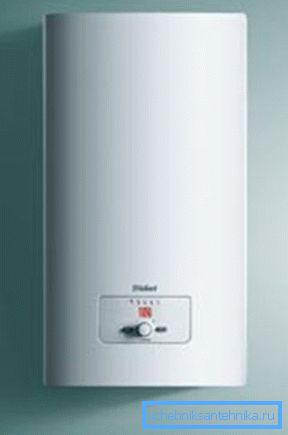

Izvrsna alternativa za grijanje plina su njemački ELOBLOCK električni kotlovi - oni su pouzdani, ergonomski i kompaktni. Instalacija takvih jedinica je vrlo jednostavna, tihi su u radu i, ako je potrebno, jednostavno promijenite postavke načina rada.
Prednosti ELOBLOCK uključuju mikroprocesorsku kontrolu jednog ključa, ugrađenu vremensku ovisnu kontrolu, zaštitu od zamrzavanja i mogućnost korištenja uređaja za sustav podnog grijanja. Osim toga, kotao se može upravljati putem HDO signala ili prekidača za prekide, gdje je indikacija podešavanja prikazana na LED zaslonu, neizravni kotao za grijanje se može priključiti na sustav.
I, naravno, ovo je izvrstan dizajn koji se može uskladiti sa gotovo svim unutrašnjosti.
Modeli koji rade na varijabilnoj mreži 220V / 50Hz imaju snagu od 6 i 9 kW, a oni koji trebaju 380 V / 50 Hz predstavljaju jedinice s kapacitetom od 12, 14, 18, 21, 24 i 28 kW. Spremnik za ekspanziju ima volumen od 7 litara, maksimalna temperatura vode je do 85 ° C, a radni tlak je od 0.8 bar do 3.0 bara, iako se preporuča održavati optimalnu vrijednost od 1.0-2.0 bar.
Geometrijske dimenzije uređaja prema parametrima visina / širina / dubine 740x410x330 mm, s masom od 34 kg.

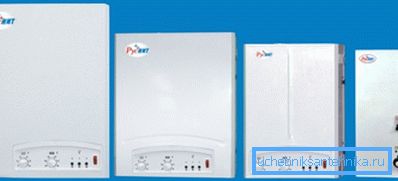

Električni kotao za grijanje RUSNITA proizvodi rusko dioničko društvo istog naziva, koje je nastalo na osnovi crvene bannere u Ryazanu (postrojenje je prethodno surađivalo s Roscosmosom). Trenutno JSC proizvodi visokokvalitetne sustave grijanja koji koriste elemente za grijanje od nehrđajućeg čelika, a cijeli uređaj izrađen je od najmodernijih materijala. Učinkovitost pravih kotlova doseže 93%, a najsnažniji modeli mogu zagrijati sobu do 1000m2.
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina prostorije (m2) | Učinkovitost (%) | Parametri W / W / H (mm) | Masa (kg) |
203 M | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 M | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 M | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 M | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 M | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 M | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 M | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 M | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 M | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 M | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 M | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 M | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 MP | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 M | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 MP | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 M | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 MP | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 M | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 M | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 M | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
RUSNIT M
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina prostorije (m2) | Učinkovitost (%) | Parametri W / W / H (mm) | Masa (kg) |
205 K | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 K | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 K | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
RUSNIT COUNTRY
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina prostorije (m2) | Učinkovitost (%) | Parametri W / W / H (mm) | Masa (kg) |
205 NM | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 NM | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 NM | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 NM | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 NM | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 NM | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 NM | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 NM | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
RUSNIT NM

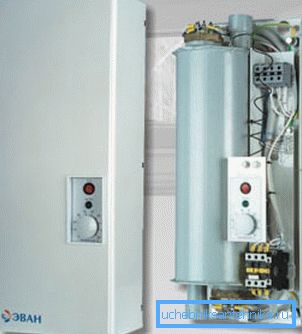

Za EVAN kotlove, osim standarda, postoje i takve klase kao što su Economy, Comfort, Comfort RX, Lux i Professional - svi se razlikuju po troškovima i snagama, no detaljnije ćemo razmotriti samo ekonomske i standardne klase.
Takve jedinice su opremljene grijanim elementima od nehrđajućeg čelika, čeličnim kućištem i elektroničkim upravljačkim elementima, postoji dvostruka zaštita od pregrijavanja, prekidač releja i blok za spajanje cirkulacijske crpke za sustav grijanja. Radni tlak je 0,8-3,0 bar, preporučeni je 1,0-2,0 bar, a učinkovitost kotla doseže bar od 93%.
Označavanje EVAN EPO-a | Snaga (kW) | Površina prostorije (m2) | Parametri za H / W / D | Napon (V) |
2.5 | 2.5 | 25 | 565x270x220 | 220 |
4 | 4.0 | 40 | 565x270x220 | 220 |
6 | 6,0 | 60 | 565x270x220 | 220 |
7.5 | 7.5 | 75 | 565x270x220 | 220 |
9.45 | 5.5 | 95 | 565x270x220 | 220 |
12 | 12.0 | 120 | 565x270x220 | 380 |
15 | 15.0 | 150 | 565x270x220 | 380 |
18 | 18.0 | 180 | 565x270x220 | 380 |
24 | 24.0 | 240 | 565x270x220 | 380 |
30 | 30.0 | 300 | 565x270x220 | 380 |
Značajke gospodarske klase
Označavanje EVAN-a | Snaga (kW) | Površina prostorije (m2) | Parametri za H / W / D | Napon (V) |
C1-3 | 3 | 30 | 650x250x180 | 220 |
C1-5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7,5 | 7.5 | 750 | 650x225x180 | 220 |
C1-7,5 | 7.5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
C1-18 | 18 | 180 | 650x225x180 | 380 |
S1-24 | 24 | 240 | 650x225x180 | 380 |
S1-30 | 30 | 300 | 650x225x180 | 380 |
Klasa karakteristika Standard

Naravno, bilo bi pogrešno ne spomenuti kombinirane kotlovnice s plinom - to je vjerojatno najprofitabilnija kombinacija svih mogućih mogućnosti. I usredotočit ćemo se na vrlo popularan model dualnog kruga Zhytomyr -3 KS-GV-010 CH / KE-4.5.
Takvi kotlovi za grijanje kombinirani električnom energijom i plinom, u pravilu imaju nekoliko priključnih priključaka, koji vam omogućuju montiranje dvostrukog kruga grijanja (podno grijanje - radijatori), kao i zagrijavanje kupke ili bazena. Imajući u arsenal dvije vrste goriva, uvijek možete odabrati najprofitabilnije za vas i ne prekidati rad jedinice tijekom nestanka struje.
Zhytomyr -3 KS-GV-010 CH / KE-4.5 je jednofazni krovni krovni krug s kapacitetom od 10 kW za potrošnju plina i 4,5 kW za potrošnju električne energije, a optimalno područje grijanja će biti 100 m2 i 45m2 respektivno.
Takvi kotlovi s električnim plinom imaju učinkovitost do 95%, ali ne manje od 90%, s maksimalnom temperaturom napajanja od 90 ° C, a preporučeni način je 60-80 ° C, kao i bilo koja konvekcijska plinska jedinica.
Važno je napomenuti da takvi grijači istovremeno mogu raditi na dva energetska nosača, što povećava snagu, a njihova masa nije veća od 54 kg za jednokratni i ne više od 58 kg za opcije dvostrukog kruga.
Kotlovi s elektrodama
Savjet! Za kotlove s izravnim protocima tipa elektroda strogo je zabranjeno koristiti bilo koji naftni proizvod (nafta, dizel, itd.) Kao rashladnu tekućinu, također se ne smiju koristiti tekućine koje proizvođač grijača ne preporučuje. Strogo je zabranjena ugradnja bilo kojeg slavina ili ventila između dovodne cijevi i zaštitne skupine!

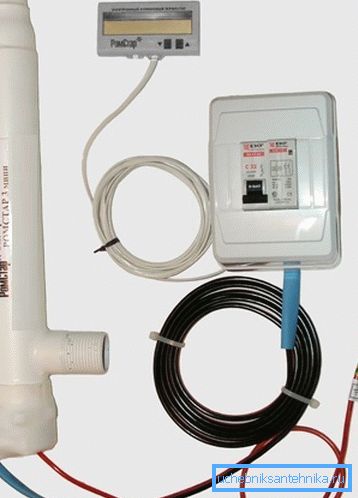

A sada, kao što je gore obećano, reći ćemo vam o modelima PMSTAR MINI koji se prodaju zajedno s jedinicom snage i termostatom za sobu i, naravno, s operativnim priručnikom. Kada instalirate grijanje vlastitim rukama, takav kotao morate instalirati u strogo okomitom položaju iznad konture protoka. Ali istodobno ne bi trebao biti podignut previsok.
Poprečni presjek uspona, kao i poprečni presjek horizontalne konture, mora biti u skladu s projektom, ali minimalni promjer vertikale bit će 25 mm i više, a visina uspona iznad kotla pričvršćena na zid će biti najmanje 2 m.
Digitalno označavanje ROMSTAR MINI | 2 | 3 | 5 | 6 |
Snaga (kW) | 2 | 3 | 5 | 6 |
Volumen grijanog područja (m3) | 50-60 | 75-90 | 125-150 | 150-180 |
Veličina grijane površine (m2) | 20 | 30 | 40 | 60 |
Potrošnja energije (kW) | 2 | 3 | 5 | 6 |
Mrežni napon (V) | 220 | |||
Maksimalna struja u fazi (A) | 9.1 | 13.6 | 22,7 | 27.3 |
Presjek bakrenih ožičenja za snagu i tlo (mm2) | 2.5 | 4 | ||
Optimalni volumen rashladne tekućine u krugu grijanja | 80 | 120 | 200 | 240 |
Nosač topline preporučuje proizvođač | Destilirana ili voda s niskim temperaturama (ne smrzava se do -40 ° C), kao i tekućine, koje imaju vrelište od najmanje 100 ° C i koje su certificirane kao nosač topline | |||
Geometrijski parametri V / Sh / G (mm) | 400x100x70 | 650x100x70 | ||
Presjek poprečne i povratne cijevi (MM) | 25 | |||
Masa (kg) | 3 | 5 | ||
Klasa električne zaštite | 1 | |||
Stupanj zaštite od vlage | 1PX3 (zaštita od prskanja) |

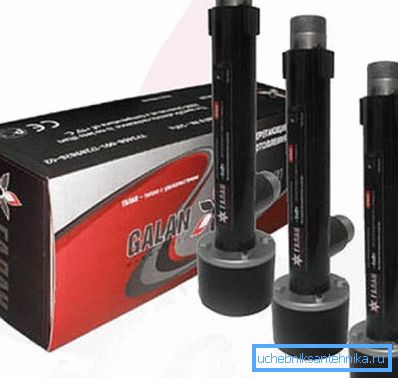

Trenutno, tvrtka GALAN pokrenula je proizvodnju kalupnog kotla GALAX, koja je izrađena pomoću tehnologije zaslona i zamijenila cijevne grijače na koje smo navikli.
Prema proizvođačima potrošnja energije se smanjuje za 25%, a istodobno sama rashladna tekućina ne dolazi u dodir s grijačem, a snaga se ravnomjerno raspoređuje po čitavom tijelu uređaja, što uklanja hidraulički otpor tekućine. Da bi konkretna procjena kvalitete ove jedinice u ovom trenutku bila konkretna, nije sasvim jednostavna, budući da se relativno nedavno koristi.
zaključak
Prilikom odabira električnog kotla trebalo bi odbiti od procijenjenog grijanja i količine tekućine u sustavu. Također u kućama za kuću, možda ćete trebati regulator napona kako biste uklonili kapljice koje su naročito vidljive u večernjim satima.
