Što su kamini s grijanjem vode?

I za velike zgrade i vikendice, te za male privatne kuće na zemlji zemljište vrlo je povoljno i povoljno koristiti grijanje kamina s vodom krug. Pored kotao za grijanje, dobivate i estetski dodatak unutarnjem uređenju prostorije.

Valja napomenuti da se takvi grijači mogu koristiti u bilo koje doba godine, bez upućivanja na zajednički krug - uvijek možete zagrijati na ognjištu, ako radi u autonomnom načinu bez zagrijavanja medija za zagrijavanje. U nastavku ćemo provesti kratki pregled takvih jedinica, saznati o načinu njihove instalacije i dodatno vidjeti kratki videoisječak o toj temi.

kamin

Napomena. Imena poput kamina s vodenim krugom ili s vodenom jaknom, termo kamini - sve se to odnosi na temu o kojoj raspravljamo i ima isto značenje.

Načelo uređaja

• Štoviše, svaki kamin je modifikacija peći i svake štednjake ili čak obrtnika koji je upoznat sa temeljima opeke i ima crtež pred očima može ga graditi vlastitim rukama.. Uostalom, ovaj dizajn nije ništa više od otvorenog tipa vatrogasnog prostora s pojednostavljenim dimnjakom, ali ako se na vrhu nalazi vodena jakna, onda je vatrogasna kugla, naravno, zatvorena.
• Ako otvoreni tip vatrogasne stanice, toplina odmah odlazi u sobu, ali istodobno polovica ove energije jednostavno leti u cijev u pravom smislu izraza. Stoga prisutnost vodenog kotla zahtijeva određeno brtvljenje (vrata peći) i maksimalno kašnjenje toplinske energije proizvedene unutar strukture. Ako ste pravilno izračunali dizajn, njegova učinkovitost može dosegnuti i do 85%, a to je već pokazatelj nekih modela krutog goriva, dizelskih, električnih i kućanskih kotlovnica!
• No, u kaminu, kotlovnica nije uobičajenog tipa, većina je to skup međusobno povezanih metalnih cijevi koji se nalaze duž zidova i na stropu vatrogasne postaje. I naravno, oni su usred dvostrukog metalnog kućišta, tj. Izvan zone djelovanja otvorenog plamena. U ovom slučaju, gorivo, drvena građa, briketi, palete, kao i ugljen i ugljen mogu se koristiti kao gorivo.

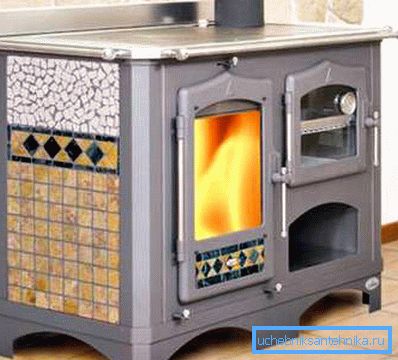

Voda košulja

Da biste instalirali cjevasti tip sustava u svoj dizajn, trebate pripremiti trag za to. I to, u pravilu, izrađeno je od čeličnog lima debljine 4-5 mm ili od lijevanog željeza, samo ovdje debljina treba povećati na 7-8 mm.

Izvana je takvo tijelo prekriveno bojom otporne na toplinu, ili su prekrivene dekorativnom opekom, ali ipak premaz neće biti suvišan, čak i ako je metal pokriven dekorativnom završnom obradom.

Vodena jakna može biti ili od samih metalnih ploča ili iz sustava međusobno povezanih cijevi, kao što je gore navedeno. To neće imati značajan utjecaj na učinkovitost, ali operativni vijek cjevastog sustava, zatvoren metalom, bit će barem dvostruko veći zbog smanjenja vjerojatnosti zidnih opeklina.

Obzirom da je metal odličan kondukter topline, činjenica da će cijevi biti odvojene od otvorenog plamena od strane čeličnog ili lijevanog željeznog pregrada neće utjecati na zagrijavanje vode u sustavu. Osim ako se vrlo mali udio učinkovitosti potroši na zagrijavanje same pregrade.

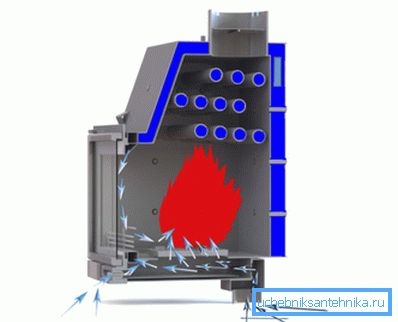

Napomena. Vrući zrak je formiran u metalnom kućištu i ako se unese u sobu, imajući posebne kanale za to, tada uopće neće biti potrebni radijatori u prostoriji u kojoj će kamin biti instaliran.

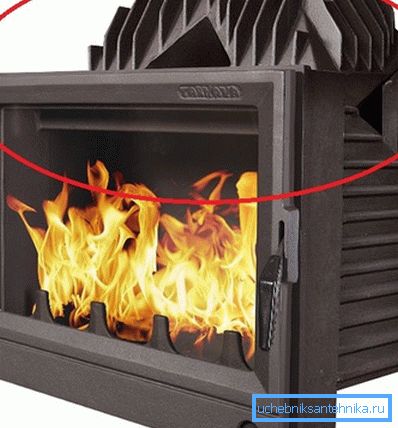

Kamini pirolize

Napomena. Prije svega, razumijmo terminologiju i pojasnimo za sebe da je piroliza toplinska razgradnja organske tvari u lakše molekule, tj. Jednostavno, dim koji nastaje izgaranjem organskih tvari je samo proizvod pirolize.

A sada ćemo vidjeti kako piroliza može dati u strukturama za grijanje.

1. Prvo, proizvod pirolize je organska tvar koja još nije spaljena do kraja, pa se mogu spaliti kako bi se dobila dodatna toplinska energija.
2. I drugo, dim je sekundarna toplina i umjesto da ga preusmjerava u dimnjak, možete koristiti ovu energiju i time povećati učinkovitost cijelog grijalice.

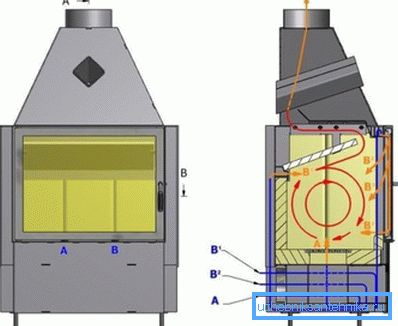

Obratite pažnju na gornju figuru - tamo vidite umetak generatora plina u odjeljku, točnije, postoje dva ognjišta:

• postoji soba s ograničenim pristupom zraku za polaganje i paljenje drva za ogrjev;
• i na vrhu kamere izgaranje proizvoda pirolize (dim).

Za paljenje, zrak ulazi u donju komoru kroz peć (A), on također ulazi u puhanje stakla (B1), ali kanal B2 je dizajniran da dovede vrući zrak u plinsku komoru, gdje konačno gorivo gori.

Glavna prednost plinskog ognjišta, naravno, je vrlo visoka učinkovitost - ponekad može doseći 100 posto, a to nije fikcija, već stvarnost. Zrak je isporučen u komoru generatora plina odozgo.

Zato se u kotlovima s krutim gorivima često postavlja vatrogasna kutija na vrhu, a komora za naknadno brušenje odozdo - to uvelike pojednostavljuje dizajn. Kako bi se sačuvao učinkovitost spaljivanja drva za ogrjev, vatrogasna ploča nužno je postavljena na vatrostalnu ciglu, a tek tada je ukrašena. Iako je sasvim moguće kupiti dekorativnu vatrostalnu ciglu.

Neki uzorci

Metal PL-190, proizveden u Poljskoj od čeličnog lima 4-6 mm (ovisno o gradilištu) je kutni tip kamina s vodenom jaknom i bočnim otvorom vrata. Ako su glavne komponente izrađene od čelika otporne na toplinu, okviri za vrata, zatvarači i rešetke izrađeni su od lijevanog željeza. Promjer dimnjake ovdje je 180 mm, a emisija CO 0,4%, pri izlaznoj temperaturi od 16 ° C.

Ulaz zraka iz ove strukture izvodi se s ulice, a grijanje se provodi drvo za ogrjev, brikete i pelete u kontinuiranom načinu izgaranja. Radni tlak u vodenom krugu s volumenom od 32 l. Uputa omogućuje do 8 bara, nazivna snaga je 8 W, učinkovitost je 75%. Jedinica je dovoljna za zagrijavanje površine od 100 m2.

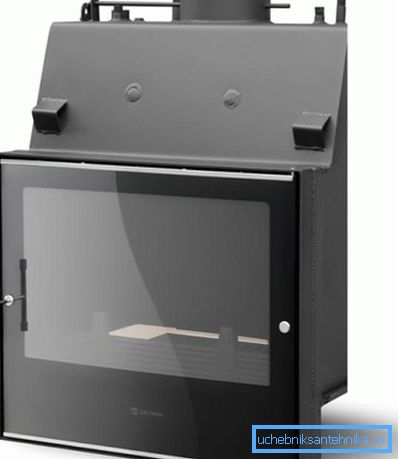

Metal PL-190, proizveden u Poljskoj od čeličnog lima 4-6 mm (ovisno o gradilištu) je izravna vrsta kamina s vodenom jaknom i bočnim otvaranjem vrata. Ako su glavne komponente izrađene od čelika otporne na toplinu, okviri za vrata, zatvarači i rešetke izrađeni su od lijevanog željeza. Ovdje je promjer dimnjaka 180 mm, a emisija CO 0,4%, pri izlaznoj temperaturi od 16 ° C.

Ulaz zraka iz ove strukture izvodi se s ulice, a grijanje se provodi ogrjevnim drvetom. Briketi i peleti u kontinuiranom načinu izgaranja. Radni tlak u vodenom krugu s volumenom od 31 do 64 litara. Uputa omogućuje do 8 bara, nazivna snaga 12, 15, 19 W, učinkovitost 75%. Jedinica je dovoljna za zagrijavanje površine od 200 m2.

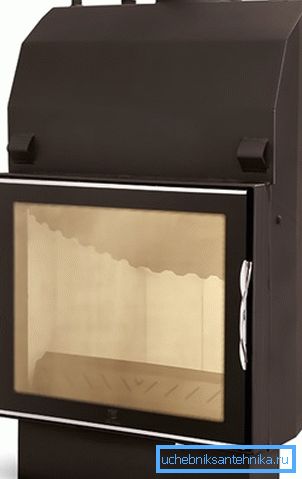

PL-210 ECO je vrlo sličan u izgledu i proizvodnji na svojim kolegama, samo načelo plina generatora sagorijevanja radikalno mijenja svoj učinak. Dakle, promjer dimnjaka već je 200 mm, emisija CO 0,11%, a prosječna temperatura izlaznog plina već je 268? i učinkovitost od 78%. Naravno, cijena je gotovo dvostruko veća, ali postoji velika potrošnja goriva.

zaključak

Postavljanjem kamina s grijanjem vode u vašem domu, naći ćete ne samo izvor topline, nego ugodno mjesto za opuštanje u hladnoj ili čak hladnoj sezoni. Osim toga, ne možete ga samo kupiti, već ga dodati koristeći gore navedene principe. Sretno!
