Sustav dvostrukog kruga grijanja: dizajn, značajke,
Postoje dva najvažnija uvjeta za udobnost stanovanja: prisutnost grijanja i tople vode. Da biste osigurali ove uvjete, možete koristiti zaseban sustav i instalirati kotao s dvostrukim krugom. Opisat ćemo razliku između jedno-kružnih i dvostrukih sustava grijanja, koje su značajke i prednosti dvostrukog grijanja.
Dvocijevno grijanje
Načelo rada i kotao uređaja
Prije svega, želimo definirati sustav s dvije petlje, kao i uzeti u obzir načelo njezina djelovanja.
Obratite pažnju! Dva kruga su sustav u kojem se funkcije grijanja i vruće vode kombiniraju organiziranjem dva neovisna kruga s različitim temperaturama vode.
Treba podrazumijevati da temperatura rashladnog sredstva u sustavu grijanja doseže 95 stupnjeva, dok je temperatura opskrbe toplom vodom prema točki 2.4 SanPiN 2.1.4.2496-09 60 stupnjeva. To znači da će generator topline raditi u različitim načinima rada.

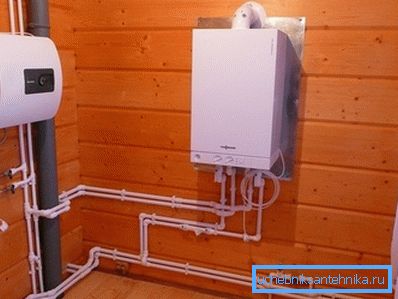

U pravilu, kotao s dvostrukim krugom ima jedan zatvoreni izmjenjivač topline za grijanje i jedan toplinski izmjenjivač topline za opskrbu toplom vodom.
Dakle, razmotrite načelo uređaja:

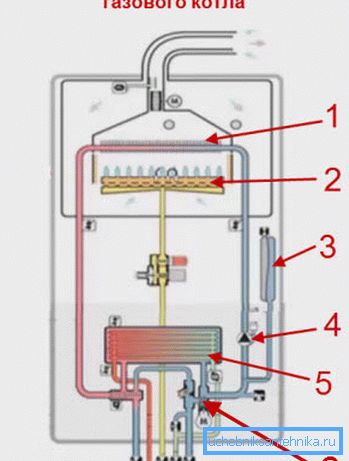

- Rashladna tekućina ulazi u izmjenjivač topline (1), gdje se zagrijava plinskim plamenikom (2) i šalje u sustav grijanja pod djelovanjem cirkulacijske crpke (4), tako da se kružno kretanje provodi u zatvorenom krugu grijanja;
- Kada je uključena vruća voda, aktiviran je trosmjerni ventil (6), a rashladna tekućina počinje cirkulirati kroz izmjenjivač topline (5) unutar kotla, a ne ulazi u sustav grijanja;
- Voda iz slavine ulazi u izmjenjivač topline (5), gdje se grije iz rashladne tekućine i šalje u sustav tople vode;
- Unutarnji mali krug također je zatvoren i opremljen s ekspanzijskim spremnikom (3) koji kompenzira širenje rashladnog sredstva tijekom zagrijavanja.
Obratite pažnju! Vidimo da jedinica radi na principu "ili-ili", to jest kada medij za prijenos topline ne zagrijava baterije sustava grijanja. Produljena uporaba tople vode može dovesti do vidljivog hlađenja baterija i smanjenja temperature u kući.

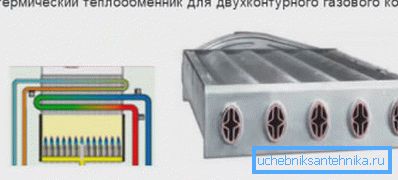

Moguća je i mogućnost biterijskog izmjenjivača topline u kojoj su kombinirani dva kruga. Rashladno sredstvo cirkulira kroz vanjsku jaknu i vruću vodu iz unutarnjih cijevi. U tom slučaju, voda ne dolazi u dodir s plamenikom plamenika i ne kuhava s slavinom.
Obratite pažnju! Korištenje bermerskog izmjenjivača topline omogućuje istodobno korištenje grijanja i dovoda vode.
Konačno, postoje kotači s dvostrukim krugom s integriranim indirektnim grijanjem, ali su nezgrapni i zahtijevaju organizaciju temelja.
Razlike od sustava s jednim petljom
Koja je razlika između dvostrukog kruga i jednog kruga sustava grijanja, jer jedan krug može također osigurati zagrijavanje vode? Pogledajmo kako je uređen rad kotlovnice s jednim krugom s toplom vodom:
Kao što možete vidjeti, ovdje je shema drugačija: kotao zagrijava rashladno sredstvo koje cirkulira u sustavu grijanja. Međutim, odvojen je krug preusmjeren iz opće mreže cjevovoda, koji hrani posredni kotao za grijanje.
Kad se voda u kotlu ohladi, termostat šalje signal servo pogonu koji prebacuje trosmjerni ventil, a rashladna tekućina počinje protjecati ne samo u sustavu grijanja već i na izmjenjivač topline kotlova gdje se zagrijava voda za toplu vodu. To podsjeća na rad bermerskog izmjenjivača topline, samo u ovom slučaju nije kombiniran, već je podijeljen u dva odvojena dijela.
Obratite pažnju! Takva shema je pouzdanija, međutim, cijena kotla s bojlerom bit će znatno veća od cijene jedne dvokružne jedinice. To je glavna razlika, osim toga, instalacija kotla će zahtijevati dodatni prostor.

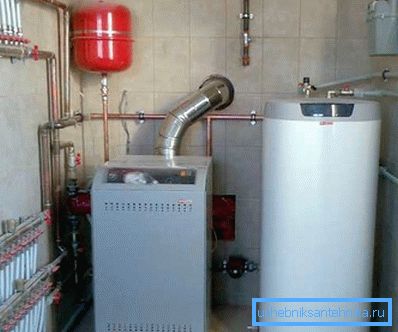

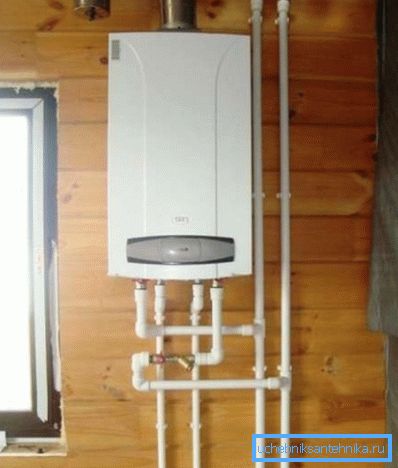

Ugradnja opreme u kotlovnici
Za pravilno funkcioniranje grijanja potrebno je organizirati toplinu ili kotlovnicu.
Usprkos automatskim sustavima za nadzor i zaštitu instaliranim u modernim kotlovima, uputa zahtijeva provedbu nekoliko pravila pri uređenju kotlovnice:
- Da biste ugradili opremu potrebno je dodijeliti zasebnu sobu s površinom od najmanje 4 kvadratna metra.. U ovoj sobi bi trebao postojati barem jedan mali prozor i normalno vrata. Najčešće, kotlovnica je uređena u podrumu ili u uslužnoj prostoriji na prvom katu, ali možete ga odvesti i u zasebnu zgradu;

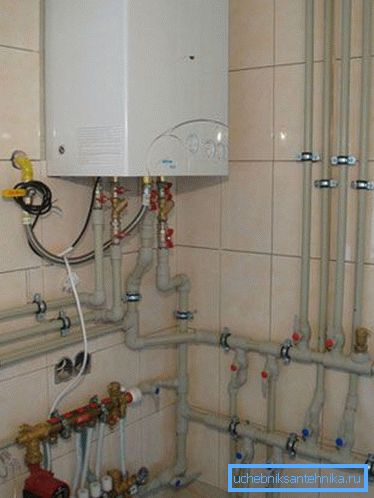

- Dekoracija kotlovnice treba biti izrađena od nezapaljivih materijala: pločica, žbuka itd.;
- Za normalan rad opreme i sigurnost kotla u kotlovnici mora postojati normalni protok zraka. Zbog toga se zid ne zatvara;
- Ispušni plinovi se ispuštaju kroz zasebni dimnjak, jer je neprihvatljivo odvesti u sustav ispušnog ventila zbog sigurnosnih mjera;
- Pod ispod kotla prekriven je čeličnim lima od najmanje 1 m2;
- Izlaz dimnjaka podiže se iznad hrpta krova po metru.

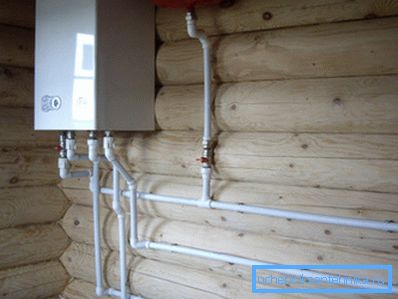

Obratite pažnju! Pravila rasporeda toplinske stanice trebaju biti strogo poštivana za vašu sigurnost. U slučaju korištenja plinske opreme, potrebno je upoznati se sa sigurnosnim propisima i pravilima rada.
Prednosti i nedostaci
Sada razmotrite prednosti i nedostatke korištenja sustava s dvostrukim krugom.
Počnimo s pozitivnim bodovima:

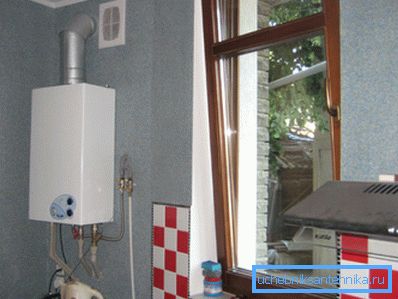

- Znatna ušteda prostora u kući je postignuta: zbog nedostatka dodatnog kotla veličina kotlovnice može se smanjiti. To se osobito odnosi na male kuće gdje je prostor slab. U slučaju izgradnje posebnog produžetka toplinske točke, dodaje se ušteda sredstava i materijala;
- Trošak jedinice s dvostrukim krugom je znatno niži od troškova kotla s kotao ili dva kotla;
- Spajanje drugog kotao ili neizravni kotao za grijanje znatno komplicira rad instalacije, zahtijeva dodatne armature i cjevovod, automatizaciju i kontrolu;
- U slučaju plina, ne morate povezati dva uređaja s dobivanjem dozvola i puštanja u pogon, što bi trebalo biti učinjeno uz pomoć stručnjaka.
Obratite pažnju! Glavni kriterij za odabir takvih uređaja je uštedjeti prostor i novac. U ljudima takve jedinice nazivaju se "kotlovi za siromašne", ali, kao što znate, siromaštvo nije potpora.
Sada razgovarajmo o negativnim aspektima ove sheme:
- Uređaji s protočnim grijanjem vode nisu baš praktični u radu: prilično je teško regulirati temperaturu vode, posebno kad se tlak mijenja. Ovaj je učinak poznat vlasnicima staromodnih plinskih peći;
- Koaksijalni izmjenjivač topline može raditi ili za grijanje ili za grijanje. To dovodi do činjenice da se s produljenim korištenjem opskrbe toplom vodom kuća može osjetno hladiti;
- Ako se kombinirani izmjenjivač topline raspada, grijanje neće moći raditi dok se ne zamijeni;
- Tekuća grijanja zahtijeva dvostruko povećanje snage, što dovodi do povećanja veličine i težine proizvoda;
- Električni kotlovi u načinu grijanja tekuće vode također će raditi s dvostrukom snagom, a to će zahtijevati priključivanje na 380 V trofaznu mrežu, koja nipošto nije posvuda.
Obratite pažnju! Očigledno, shema je prilično kontradiktorna, a na vama je odlučiti ovdje. Naravno, ako kupujete prikladniju i skupu opremu, za vas je nemoguće, tada je izbor predvidljiv.
Načini povećanja toplinske inercije sustava
Ako su zime na vašem području hladne i zabrinuta je kada se baterija PTV-a koristi za hlađenje, dali ćemo vam nekoliko savjeta kako to izbjeći. Naravno, prije svega, morate se pobrinuti za dobru toplinsku izolaciju zidova i prozora, krova i poda, ali to nije bit.

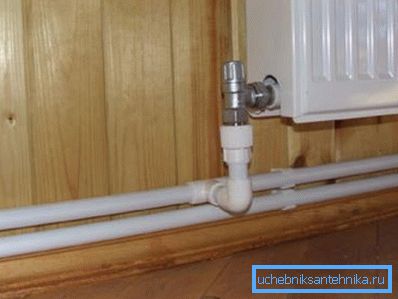

Jedini način za obustavljanje hlađenja rashladnog sredstva je povećati toplinski kapacitet. To se može postići povećanjem volumena rashladnog sredstva pomoću cijevi većeg promjera.

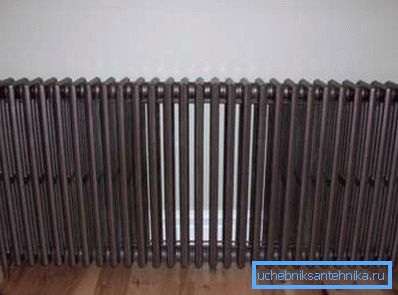

Nadalje, možete koristiti masivne baterije od lijevanog željeza s podnim instalacijama. Takvi se grijači jako dugo hlade, jer njihova masa može doseći 100 kg.

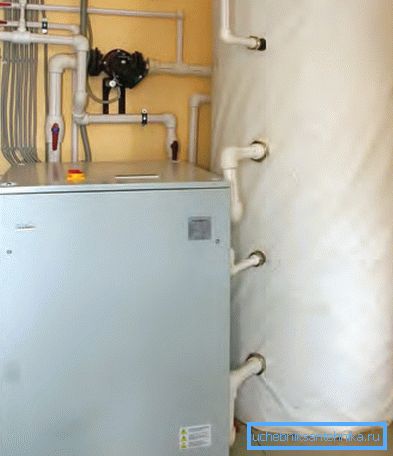

Konačno, kao što je već spomenuto, moguće je integrirati akumulator topline u sustav - spremnik od nekoliko stotina litara (do 2000) koji je povezan između kotao i sustava grijanja. Međutim, to negira sve prednosti sheme: postat će skuplje i zauzeti previše prostora.
Obratite pažnju! S racionalnim korištenjem tople vode, problem hlađenja akumulatora nije bitan, jer kako bi kuća bila vrlo hladno, potrebno je nekoliko sati tuširati.

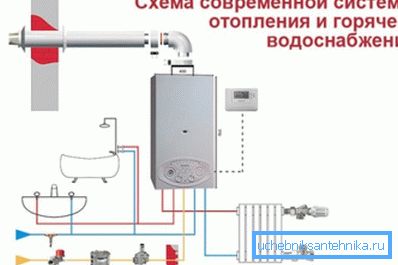

Spajanje plinske opreme
Obratite pažnju! Strogo je zabranjeno uspostavljanje veze plinovoda sa vlastitim rukama. Puno je teških i vrlo opasnih kazni. Stoga, kako biste prilagodili rad plinskog kotla, morat ćete obaviti određeni postupak.
Prvo morate kontaktirati BTI i izvršiti promjene u planu kuće uz uvođenje odgovarajućih napomena i oznake kotlovnice. Također, promjene se izvršavaju u potvrdi o registraciji objekta.
Zatim se morate obratiti servisu plina i poslati zahtjev za spajanje kotla. Morate osigurati tehnički putovnicu.
Nakon toga, trebali biste instalirati opremu i instalirati cijeli sustav, osim za spajanje plinovoda. Plinomjer također mora biti postavljen i zapečaćen.

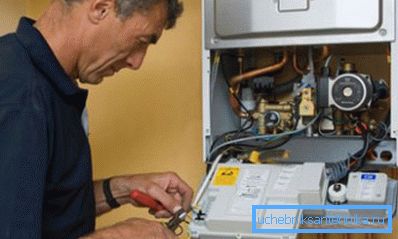

Sada pozivamo stručnjaka za spajanje plina koji spaja kotao s glavnom cijevi. Paralelno podnosimo zahtjev inspektoru za puštanje u pogon opreme.
Konačno, inspektor provjerava ispravnost veze, izrađuje dopuštenja, a ako nema pritužbi, omogućuje plin u sustav.
zaključak
Shema dvokružnog kruga grijanja je dobro rješenje za gospodarske vlasnike i vlasnike malih kuća. Moderni modeli rade vrlo zadovoljavajući i pouzdani.
