Sustav grijanja leningradka: priključak, značajke, prednosti

Sustav grijanja privatne kuće Leningradka jedan je od najpouzdanijih i jednostavnijih rješenja za vas. Razgovarat ćemo o značajkama, prednostima i načinima povezivanja ovog sustava grijanja.

Jednosmjerni sustav grijanja (Leningradka)

Definicija i sastav

Leningradka je naziv jednog kružnog sustava cirkulacije rashladnog sredstva u krugu grijanja kuće. U tom slučaju, radijatori ili baterije su spojeni u seriju, a voda se kreće u zatvorenoj petlji:

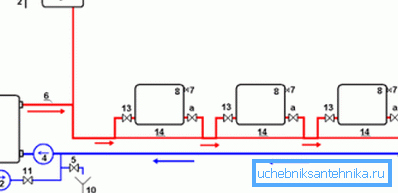

Na slici su prikazani glavni čvorovi:

1. Grijanje bojlera. Postoje plin, drvo, treset, kruto gorivo, električne i benzinske jedinice, najčešće koriste kotlovnice za grijanje plina;
2. Mlaznica za uklanjanje zraka i odvod vode iz ekspanzijskog spremnika. Prisutnost takve mlaznice ukazuje na otvorenu vrstu grijanja, u kojoj se uklanja suvišna voda bez stvaranja tlaka; (Vidi također članak Prozračivanje sustava grijanja: Značajke.)
3. Prostirni spremnik. Dizajniran za podešavanje tlaka nakupljanjem vode tijekom toplinskog širenja i povlačenja tijekom hlađenja. U slučaju nesreće i pregrijavanja / kipuće rashladne tekućine, igra ulogu vode u slučaju nužde;
4. Crpka za cirkulaciju. Pruža potrebni tlak i brzinu cirkulacije rashladnog sredstva u krugovima prisilne cirkulacije;
5. Ispusni kuglasti ventil. Potrebno je ukloniti rashladnu tekućinu od cjevovoda i radijatora za vrijeme popravka ili za održavanje kruga grijanja za zimu;
6. Grijana cijev za vodu;
7. Mayevskyova dizalica za uklanjanje viška zraka iz radijatora;
8. Radijator ili akumulator;
9. Tekućina za ispuštanje cijevi (obratka);
10. Odvodni kanal za zbrinjavanje vode uklonjene iz glavne crte;
11. Kuglasti ventil se spaja na vodovod. Kada je otključan, krug je napunjen vodom, zatim je slavina zaključana i grijanje je pokrenuto;
12. Filtar za pročišćavanje vode prije ulaska u cjevovod;
13. Kuglasti ventil za isključivanje radijatora. Omogućuje vam isključivanje pojedinih baterija radi popravka ili uštede energije;

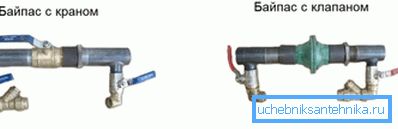

14. Zaobići ili zaobići. Omogućuje vam podešavanje (ako je instaliran igličasti ventil) ili odsječen jedan ili drugi radijator iz zajedničkog kruga.

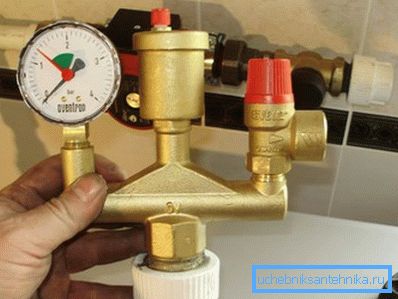

Sustav grijanja zatvorenog tipa pretpostavlja prisutnost ekspanzionog spremnika bez izlaza. Takvo grijanje radi pod tlakom, a za zaštitu od nužde pruža se u obliku jednostavne strukture:

Obratite pažnju! Jedno cijevno rješenje pretpostavlja konzistentan raspored grijača na zajedničkoj autocesti ili usponu. To vam omogućuje spremanje na cijevi i instalacijske aktivnosti.

vrsta

Uz podjelu na zatvorene i otvorene vrste, Leningradka se razlikuju po tipu ožičenja u vodoravne i vertikalne tipove.

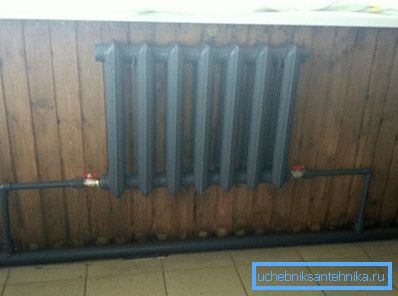

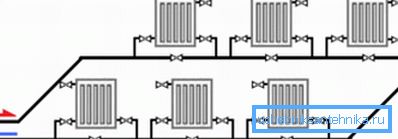

Vodoravna shema grijanja u privatnoj kući je najpoželjnija. To uključuje polaganje autoceste duž konture prostorije duž vanjskog zida u debljini poda ili iznad njegove površine. Radijatori su spojeni u seriju na glavnu crtu:

Obratite pažnju! Poželjno je napraviti jedan krug, a broj radijatora u krugu ne smije biti veći od 10 komada. Kod spajanja dva kruga različitih duljina i prijenosa topline, njihov propusnost treba regulirati s igličastim ventilima tako da nema neravnoteže sustava.

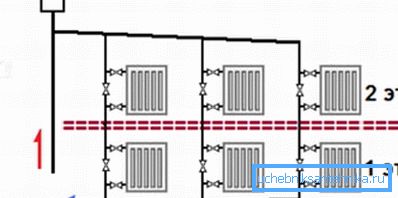

U slučaju vertikalne distribucije cijevi, uređaji za grijanje se spajaju u seriju s zajedničkim uspona. U takvim slučajevima, kao pravilo, koriste se prisilni cirkulacija i gornja voda.

Obratite pažnju! Kao što vidite, s vertikalnim ožičenjima, najčešće se ostvaruje paralelna veza nekoliko lanaca pojedinačnih cijevi na zajedničko podizanje. To je pogodno za visokogradnje.

Prednosti i nedostaci

Ako govorimo o prednostima jednostrukog grijanja, onda se uglavnom oslanjaju na ekonomičnost i pouzdanost:

• Kontura jedne cijevi podrazumijeva manju potrošnju cijevi, pa se trošak projekta smanjuje;
• Zahvaćanje, zavarivanje i drugi srodni rad s jednim cijevom znatno je manji. Također vam omogućuje da uštedite na naknadu za rad i troškove energije, vrijeme i potrošni materijal;
• Sustav je vremenski testiran i pokazao se izuzetno pouzdanim.;
• Moguće je sakriti cijev ispod poda. Treba uzeti u obzir gubitak topline s linije kontakta s podnim konstrukcijama i odgovarajuću toplinsku izolaciju;

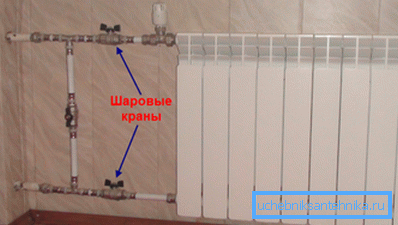

• Prisutnost zaobilaznica omogućuje popravak uređaja u radu grijanja, te regulirati intenzitet rada pojedinih baterija i prostora.

Nedostaci Leningradke uključuju njegove osobine:

• Potreba da se pridržava ispravnog omjera promjera cjevovoda, velikog poprečnog presjeka glavne cijevi;
• Neujednačeno zagrijavanje radijatora ovisno o njihovom uklanjanju iz kotla. Za izjednačavanje temperature, potrebno je povećati veličinu i broj dijelova baterije dok se udaljava od izvora topline;
• Zbog neravnomjerne raspodjele topline, ne preporuča se spajanje više od 10 radijatora u jedan krug, pa je ovo rješenje prikladno samo za grijanje privatne kuće - to je najlakše implementirati vlastitim rukama.

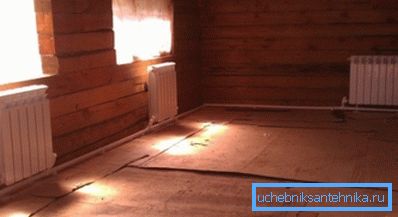

Obratite pažnju! Iz analize prednosti i nedostataka sustava one-pipe grijanja, može se zaključiti da je pogodna za privatne i male komunalne kuće.

zaključak

Leningradka vam omogućuje jednostavno i jeftino dogovaranje grijanja u privatnoj kući. Karakterizira ga fleksibilnost i sposobnost prilagodbe intenziteta prijenosa topline pojedinih uređaja za grijanje. Za potpuni doživljaj pogledajte videozapis na kraju članka.
