Sustav grijanja privatne kuće: kako odabrati najbolju

Zgradu možete zagrijati na različite načine i koristeći različite izvore energije, ali sustav grijanja u privatnoj kući, koji se misli na najmanji detalj, uvijek će biti najbolja opcija.

Ako govorimo o sustavu, onda, u pravilu, postoje tri glavne vrste:

1. krug radijatora;
2. toplom podu;
3. infracrveni film.

Iako je moguća četvrta metoda, to je kombinacija dvije ili čak tri vrste. Ispričat ćemo vam glavne nijanse takvih uređaja, razmotriti kotlove za grijanje i prikazati videoisječak na ovoj temi.

kotlovi

plin

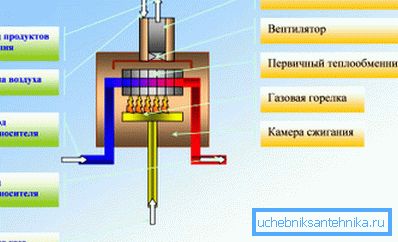

• Najčešće, sustavi grijanja za privatnu kuću rade uz pomoć tradicionalnih (konvekcijskih) plinskih kotlova, pomoću kojih obično opskrbljuju krug radijatora ili kombiniranu varijantu - radijatore i grijani pod. Kotlovi rade u skladu s shemom koja vidite na gornjoj slici - plin se isporučuje kroz cjevovod do plamenika smještenog u komori za gorivo, a zauzvrat zagrijava izmjenjivač topline, od kojeg se rashladna tekućina širi cijelim krugom. Vrući zrak, zajedno s proizvodima izgaranja, ispušta se na ulicu kroz dimnjak.
• Optimalna temperatura za takav uređaj, uputa preporučuje održavanje u rasponu od 60-80 ° C - tako da možete uštedjeti najveći život izmjenjivača topline. Stvar je u tome što postoji točka formiranja kondenzata - 55-57 ° C, ali ovdje kondenzat postaje kiselost, od proizvoda izgaranja plinom, stoga se zidovi izmjenjivača topline počinju raspadati. Ovo je najčešći sustav opskrbe vodom i grijanje u privatnoj kući.

• U slučajevima gdje kuća ima sustav podnog grijanja, najbolje je koristiti kotlovske kondenzacijske kotlove, koji se nazivaju i niske temperature, kako bi se toplina zagrijala.. Optimalni način rada takvih uređaja je u rasponu od 30-50? ili 30-60 °, iako radni format dosegne 100-110 °, tj., oni se mogu koristiti ne samo za niske nego i za visoke temperature. Važno je napomenuti da učinkovitost različitih modela doseže 109-111%, i iako je njihova cijena veća od one konvekcijskih, takve se jedinice s vremenom isplati s kamatama.
• Načelo rada ovdje se u osnovi razlikuje od tradicionalnih kotlova, iako plinski plamenik i dalje zagrijava izmjenjivač topline, ali sekundarna toplina nije usmjerena van, već se također koristi za grijanje.! Ovdje se kiseli kondenzat ispušta kroz poseban cjevovod kroz filtere koji se spuštaju u procesu formiranja. To je trenutak očuvanja sekundarne topline što omogućuje postizanje tako visokog, čak i na prvi pogled, nemogućim koeficijentima.

Tekuće gorivo

• U slučajevima gdje nema plinovoda u selu, sustavi grijanja za privatne kuće mogu raditi iz kotlova s ​​tekućim gorivom, gdje se solarij najčešće koristi kao izvor energije.. Tijelo takve jedinice obično je izrađeno od lijevanog željeza i ovo je podna mogućnost, iako postoje čelični koji se mogu montirati na zid, ali unatoč snažnom toplinskom izolacijskom sloju, montirani modeli ne uživaju uspjeh.
• U dizel motorima, kao iu plinskim jedinicama, plamen iz plamenika također zagrijava izmjenjivač topline, koji je izrađen od otporne na toplinu, ali češće od lijevanog željeza - zbog debelih zidova, životni vijek uređaja značajno se povećava. Plamenici za grijanje dizelskih goriva mogu biti jednostupanjski, dvostupanjski i modulirani - to je glavna razlika između kotlova. Ako je u jednostupanjskoj opremi moguće samo jedan način izgaranja, a na dva stupnja moguća su dva načina rada, a modulirani uređaj omogućuje vam postavljanje snage grijanja po vlastitom nahođenju.

Kruto gorivo

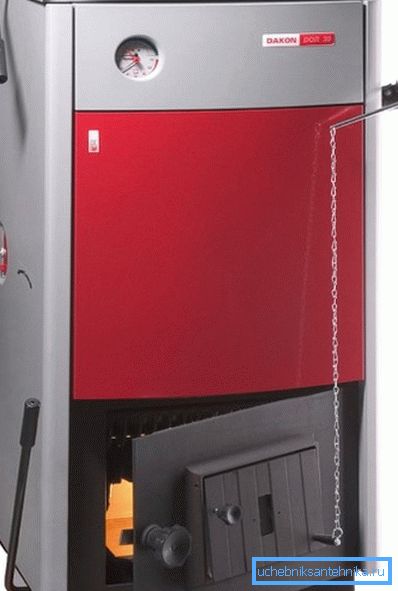

• Također, sustavi grijanja privatnih kuća mogu se napajati tradicionalnim kotlovima na čvrsto gorivo, čiji je princip djelovanja vrlo sličan uobičajenom štednjaku, a kao nositelji energije koriste drvo, ugljen i drvo za ogrjev (briketi, peleti itd.).. Izmjenjivači topline za takve jedinice izrađuju se od otporne na toplinu ili od lijevanog željeza, iako je druga mogućnost najpoželjnija - zbog debelih zidova, vijek trajanja se povećava. Učinkovitost kotla se značajno povećava zbog različitih ventila koji reguliraju dovod zraka u peć i potisne kanale.

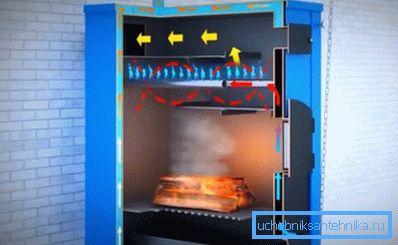

• I ovdje je još jedna vrsta jedinice koja djeluje na kruto gorivo - to su plinski generatori ili pirolizni kotlovi, gdje gorivo gori gotovo bez ostatka, ali postoje dvije komore - glavni izgaranje i postrojenje. Načelo njihovog rada je kako slijedi: ugljen ili ogrjev vatre u glavnom vatrogasnom prostoru, nakon čega se kisik djelomično blokira, što pridonosi procesu pirolize (termička dekompozicija) - to je popraćeno obilnim dimom. Dima ulazi u komoru za naknadno grijanje, gdje se isporučuje vrući zrak iz prve komore, a ti neizgoreni proizvodi toplinske raspadanja gori do kraja.
• Kotlovi za proizvodnju plina vrlo su prikladni za kućnu upotrebu - njihova instalacija omogućuje vam označavanje nakon 4, 6, 8 ili 12 sati, a na nekim je modelima dopušteno nakon dva ili tri dana! Raspon polaganja goriva ovisi ne samo o dizajnu kotla, već io samom gorivu, na primjer, modeli koji rade na ugljenu imaju najrjeđi raspon (do tri dana). Učinkovitost takvih uređaja doseže 85%, a ispušni dim je minimalan - možete sigurno objesiti odjeću na ulici bez straha za njegovu čistoću.

elektricitet

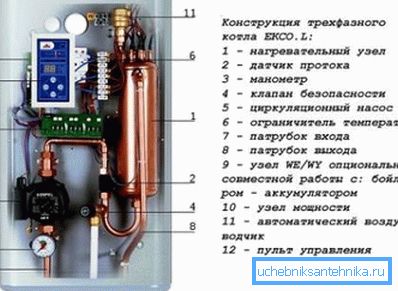

• Glavna prednost bilo kojeg električnog kotla nad alternativnim vrstama gore spomenutih jedinica je nepostojanje dimnjaka koji se treba izvesti van - ovdje jednostavno nije nužno, jer nema termičnih proizvoda razgradnje. Takvi uređaji mogu funkcionirati (ovisno o energiji) iz mreže AC 220 / 380V 50Hz, iako se jednofazni grijači obično koriste u domaće svrhe.
• Optimalni način rada koji nudi proizvođač je uglavnom u rasponu od 60-80 ° C, iako je maksimum dozvoljen 85 ° C, a na 90 ° C je automatsko odspajanje električnih grijača aktiviran. Najveća učinkovitost takvih grijača je 93% (veća samo za kondenzacijske kotlove), a od 220V možete odabrati modele kapaciteta do 9 kW - to je dovoljno za grijanje 90m² stambeni prostor.

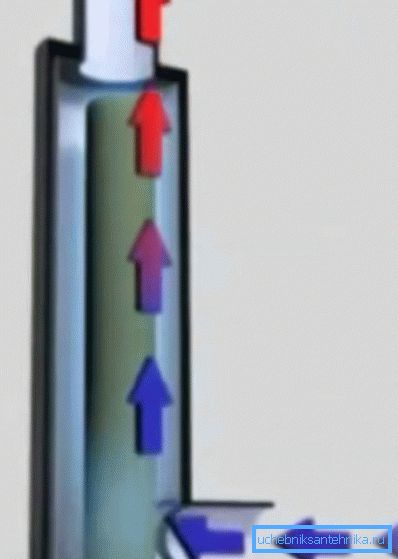

• Svatko zna da je učestalost struje u našim mrežama 50 Hz, a izravno ovisi o djelovanju kotla za elektrodu. Rashladno sredstvo prolazi kroz svoje tijelo, a elektrode su uronjene u tekućinu. I u ovom slučaju, kada se napuni snaga, dolazi do ionizacijskog procesa. S obzirom da elektrode mijenjaju polarnost 50 puta u sekundi, ioni također mijenjaju smjer kretanja s istom frekvencijom, što uzrokuje da se tekućina zagrije.
• Ovi kotlovi mogu raditi na AC 220 / 380V 50Hz na destiliranoj ili niskotemperaturnoj vodi koja se ne smrzava na -40 ° C, kao ni na tekućinama čija točka ključanja nije manja od 100 ° C, a proizvođač je ovjeren od proizvođača.

Napomena. Postoje i univerzalni kotlovi koji kombiniraju dvije ili tri vrste goriva, na primjer, struju i plin, plin i dizel, solarni, plin i struju. Ali takve jedinice nisu osobito popularne, jer ne daju potpuni povrat u bilo kojem od načina.

Sustavi grijanja

kapacitet

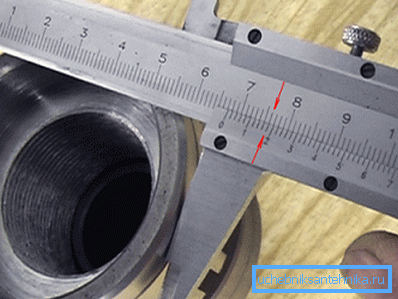

Za pravilnu instalaciju sustava grijanja privatne kuće vlastitim rukama, potrebno je točno izračunati kapacitet cijevi, u odnosu na njihov promjer, kako bi se osigurala dovoljna grijanja prostorije. Za takve proračune, možete koristiti formulu D = v354 * (0,86 * Q /? T) / V, gdje D je promjer, Q je opterećenje u kW po području ispitivanja, T je razlika u temperaturi na cijevi za dovod i povratak, V je brzina tekućine u m / s.

Ali možete upotrijebiti i tablicu u nastavku.

Proporcionalni odnos između propusnosti i promjera cijevi

Napomena. Vlaga kotla za vaš sustav može se odrediti ako znate koliko je veličine vaše kuće. Uz stropove do 260 cm, uzima se u obzir kvadraturu, a kod viših soba već je potrebna kocka kuće. Takvi pokazatelji obično se nalaze u popratnoj dokumentaciji kotla.

Krugovi grijanja

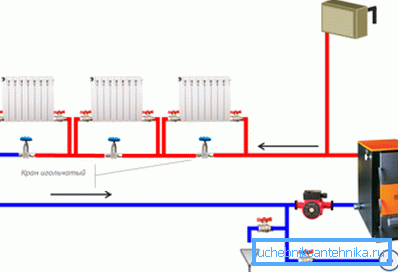

Za početak, vidjet ćemo kako se sustav grijanja grijača izrađuje u privatnoj kući s vlastitim rukama, jer može imati ili jedan ili dva kruga (jednobojna, dvoslojna). Ako je samo jedna glavna cijev položena iz grijaće jedinice, koja je petlja natrag na dovod i povrat tekućine, tada u zgradi s velikim područjem takva shema ne bi bila potpuno učinkovita.

Problem je u tome što svaka baterija, uzimajući rashladno sredstvo iz glavne cijevi, također vraća tamo, tako da svaki uzastopni hladnjak, voda u sustavu će sve više i više hladiti.

Čak i ako ugradite odvodne ventile (slavine) između priključaka za dovod i povratak, kao što je prikazano na gornjoj slici, to će biti koristan samo za ovu bateriju, a u idućem će vodu biti još hladnija. Takvi sustavi su učinkoviti kada se u krugu ne spajaju više od 3-5 uređaja, pa je u velikim kućama bolje odbiti sve to.

Najprofitabilniji i praktičniji dvopipni sustav grijanja u privatnoj kući, odnosno za opskrbu i povratak rashladne tekućine iz kotla na bojler su različite cijevi za grijanje, što se može vidjeti iz gornjeg shematskog crteža. Spajanje baterija na autocestu ovdje se može obaviti na različite načine - odozdo, iznad i dijagonalno.

Temperatura vode u dovodnoj cijevi u dvokružnom sustavu praktički je nepromijenjena tijekom njegove duljine, jer nema priliva hlađene tekućine, pa će zagrijavanje svih radijatora od početka do kraja sustava biti jednako.

Ovdje je vrlo važno pravilno izračunati promjer cijevi, budući da se povećava, povećava se količina tekućine, a time se povećavaju i troškovi energije za kotlove.

U privatnom sektoru obično se koriste za cijevi s poprečnim presjekom od 25 do 40 mm, a 20 mm za radijatore.

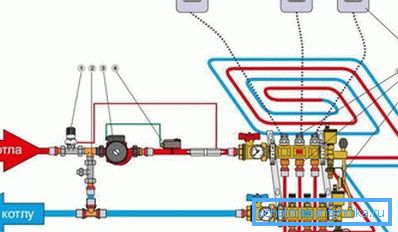

1. Upravljački ventil s osjetnikom temperature;
2. Balansiranje ventila;
3. Cirkulacijska pumpa;
4. Sigurnosni termostat (faktura);
5. Ventili za električne cijevi;
6. kolektor;
7. Zaobilaznica (potrebna u visokotemperaturnim kotlovima);
8. Sobni termostat.

U slučaju kombinacije radijatora s toplim podom, trebat ćete opskrbiti rashladnu tekućinu s različitim temperaturama - na baterije u rasponu od 60-80 ° C, do podne konture - 30-50 ° C.

Da bi se ovo odvojilo, trebat će vam jedinica za miješanje pumpe, koja se obično sastoji od zaobići. Zaustavljanje vrućeg toka uklanja se trosmjerni ventil. Kada tekućina u cijevi toplog poda dosegne željenu temperaturu, ventil s cijevi za vodu ne usmjerava ga na grijani pod, već jednostavno ga pada u povratnu cijev sve dok termostat ne dade naredbu za zagrijavanje kruga.

zaključak

Neki su korisnici zainteresirani za ispiranje sustava grijanja u privatnoj kući, ali to je prilično opsežna tema, koja treba istaknuti u zasebnom članku. Kažemo samo da se to najprije radi s hladnom i zatim vrućom vodom uz dodatak izbjeljivača i kompresora. Krug je odspojen od kotla pomoću prekidača (slavine).
