Nijedna stambena zgrada ne može normalno funkcionirati bez klimatskog sustava, zahvaljujući kojoj su sobe udobne za ljude da žive. Temperatura. Postoji ogroman broj različitih shema, no najjednostavniji i jeftiniji je sustav grijanja s jednim krugom, čije će se značajke dizajna raspravljati u nastavku.

Zagrijavanje s jednim krugom - jeftin i učinkovit način zagrijavanja

Opis sheme

Elementi sastavnica

Grijanje s jednim krugom razlikuje se od ostalih izvedbi cijevi prema broju korištenih linija. Ovdje se koristi jedna cijev za isporuku rashladnog sredstva na radijatore i povratak ohlađene tekućine u kotlu.

Samo uvjetno je podijeljen u dva odjeljka:

  • linija isporuke;
  • povratna linija (obratka).

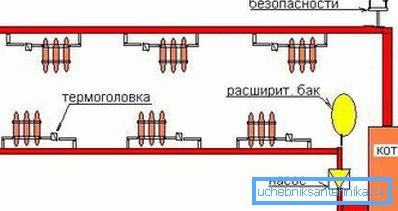

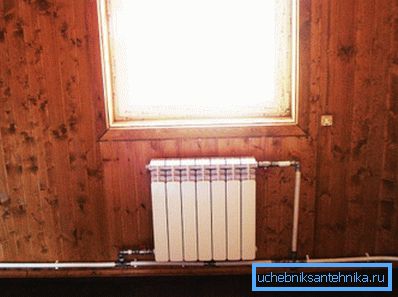

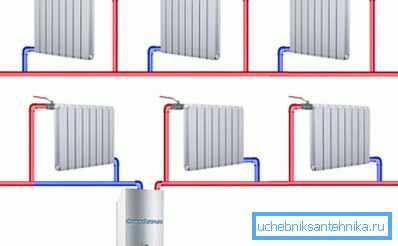

U sustavu jednostrukog cjevovoda (na slici), i protok i ispuštanje rashladne tekućine izrađuju se kroz jednu cijev.

Pored cjevovoda, sastav sustava grijanja koji se razmatra uključuje sljedeće komponente:

ime opis
kotao Glavni lik. Ovdje je toplinska energija dobivena iz sagorijevanja goriva prenesena na rashladno sredstvo (voda ili antifriz). Tada tekućina kroz cijev ulazi u radijator, gdje dolazi sekundarna izmjena - toplina vode kroz zidove baterija se prenosi na zrak i objekte u prostoriji.
radijatori Glavna oprema za izmjenu topline. Instaliraju se u svim sobama koje treba grijati. Bez njih, bilo bi nemoguće organizirati učinkovitu izmjenu topline, jer područje cijevi često nije dovoljno za zagrijavanje soba.
Prostirni spremnik Potrebno je nadoknaditi pritisak u zatvorenom sustavu grijanja i skladištenje vode, što povećava volumen kada se zagrijava. Tu su otvoreni i zatvoreni. Potonji su poželjni jer sprječavaju isparavanje rashladnog sredstva i mogu se postaviti bilo gdje u sustavu (a ne samo na njegovoj gornjoj točki).
nalazi To uključuje sve druge male veličine, ali ne manje važne detalje: zaporne ventile, termičke ventile, slavine Mayevskog i tako dalje.
Pored cijevi i kotla, potrebni su i drugi uređaji za ugradnju sustava grijanja.

Obratite pažnju! Postoji krug grijanja s jednom cijevima s prirodnom cirkulacijom tekućine kroz cijevi i prisilnim. U potonjem slučaju, nezaobilazni element montirane klimatske mreže je cirkulacijska pumpa koja prenosi rashladno sredstvo.

Prednosti i nedostaci

Opisani krug grijanja radi kako slijedi: grijana tekućina postaje manje gusta i upaljač, pa se s gornje točke grijanja izbaci iz teške hladne vode.

Zatim, hlađenje, rashladna tekućina odlazi dolje, istodobno teče kroz sve instalirane radijatore i daje akumulirane topline u zrak u sobama. Stoga se baterije koje se nalaze bliže kotlu (ili na gornjim katovima) bolje zagrijavaju. Ovo je jedan od najozbiljnijih nedostataka u jednom krugu grijanja.

Jednostupanjski sustav ne dopušta reguliranje volumena rashladne tekućine koja ulazi u radijatore

Kako bi se nadoknadila razlika u temperaturi, radijatori koji se nalaze bliže grijaču imaju manji prostor izmjenjivača topline, a najdalje su konstruirani od većeg broja pojedinačnih dijelova, što povećava njihovu snagu.

Postoji nekoliko načina za povećanje učinkovitosti jednog kruga sustava grijanja:

  1. Ugradnja cirkulacijske crpke. U tom slučaju, tekućina teče intenzivnije kroz uređaje za grijanje, zbog čega se povećava učinkovitost cijele klimatske mreže.
  2. Pravilno postavljanje radijatora. Kako bi se smanjio gubitak topline, preporučljivo je instalirati baterije najbliže kotao u najtoplijim prostorijama - unutarnjim sobama, s minimalnim prozorima.
Kako bi se osigurala ravnomjerno zagrijavanje prostorija, potrebno je ugraditi velike radijatore

S druge strane, jedno krug grijanje je još uvijek vrlo popularan.

Široko se koristi u pojedinačnoj konstrukciji, jer ima mnoge prednosti:

  • niski troškovi ugradnje - za instalaciju potrebno je kupiti najmanje cijevi i ostali dijelovi, također se smanjuju troškovi za usluge posade instaliranja;
  • više estetski izgled - budući da postoji samo jedna cijev, lakše je sakriti, maskirati ili betonirati u zid (pod);
  • mogućnost odabira protoka vruće vode - uključivanje tih ili drugih krugova pomoću ručnih ili automatskih ventila;
  • mogućnost polaganja cjevovoda ispod unutarnjih vrata.

Obratite pažnju! Točan izgled cjevovoda ovisi o izgledu kuće. Potrebno je odabrati takva mjesta koja jamče minimalnu količinu gubitka topline.

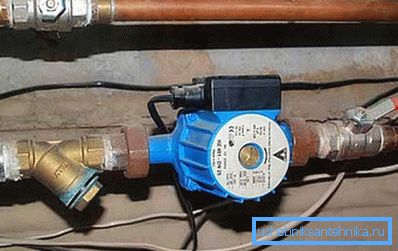

Sustav grijanja velike kuće zahtijeva cirkulacijsku pumpu.

Imajte na umu da se efektivno strujanje tekućine na prirodan način ne može organizirati u takvim slučajevima:

  • ukupna površina kuće prelazi 200 četvornih metara;
  • duljina konture iznosi više od 30 metara;
  • više od 10 radijatora grijanja su spojeni na jedan krug grijanja.

U tom slučaju još uvijek morate instalirati pumpu za cirkulaciju ili kupiti kotao koji je već opremljen.

Termičko izračunavanje

Udobnost u sobama ovisi ne samo o izgledu brtvila, već i o količini toplinske energije koju baterije daju zrakom u prostorijama. Stoga, kako ne bi zamrzavali zimi, trebate napraviti točan toplinski proračun. Usput, to je također naznačeno uputama sadržanim u trenutnom SNiP-u.

Zahvaljujući ispravnom izračunu, možete odabrati:

  • kotao potrebne snage - slabi neće moći zagrijati kuću, moćna će se uzalud izgorjeti skupe energetske resurse;
  • radijatora potrebnog područja - to će značajno smanjiti troškove njihove kupnje.

Izračuni se mogu napraviti samostalno (koristeći poseban računalni program) ili se obratite specijaliziranoj inženjerskoj tvrtki. Druga je opcija skuplja, ali sigurno ćete biti sigurni u ispravnost podataka koje ste dobili.

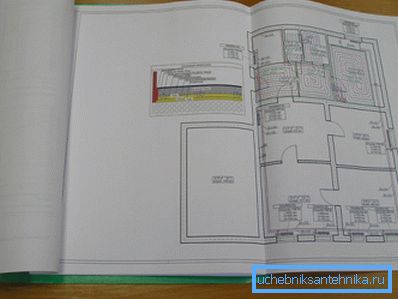

Prije instaliranja grijanja potrebno je izvršiti toplinsku izračun strukture.

Osim toga, inženjeri ove organizacije pripremit će shemu krugova grijanja, nacrtana na predviđeni plan vaše kuće (apartmana). To će uvelike olakšati instalaciju i pomoći pri kupnji odgovarajuće količine materijala.

Vrste shema jednog kruga

Okomiti sustav ožičenja

U tom slučaju, nosač topline, koji se grije na kotlu, raste uzdužno vertikalno postavljenog nosača do najviše točke grijane mreže (na tavan ili ispod stropa gornjeg kata), odakle potom teče dolje, zagrijavajući baterije na svakom katu kuće.

Značajke izvedbe i rada vertikalnih krugova grijanja su sljedeće:

  • kretanje rashladnog sredstva može se osigurati na prirodan način, bez uporabe električne opreme;
  • svi dijelovi cijevi moraju biti postavljeni laganim pristranosti prema kotlu radi povećanja intenziteta cirkulacije vode i izbjegavanja stvaranja zračnih utikača;
  • cijevi se teško skrivaju u zidovima, jer u ovom slučaju teško možete zadržati nagib;
  • sustav radi potpuno samostalno, tako da čak i u slučaju hitne struje nećete ostati bez topline.

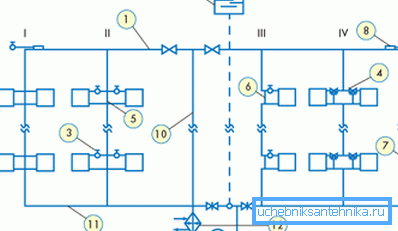

Vertikalna shema grijanja s jednom petljom

S vodoravnim sustavom ožičenja

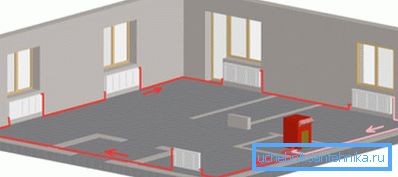

Ovdje se vertikalni nosač ne montira. Glavni cjevovod izvodi se duž poda ili ispod njega. Ako odlučite prikriti cijevi u betonskom estrihu, vodite računa o toplinskoj izolaciji, inače nećete izbjeći prilično značajan gubitak topline.

Nadalje, poželjno je u ovom slučaju promatrati pristranost:

  • prvo, grijana mreža će moći raditi (iako manje učinkovito) u slučaju nestanka struje;
  • Drugo, kada punite cijevi s tekućinom, izbjeći ćete stvaranje zračnih cijevi.

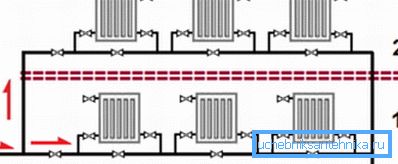

Vodoravno ožičenje Jednočni krug

Načini povezivanja radijatora

Ovdje nećemo uzeti u obzir pojedinačne izvedbe akumulatora i mogućnosti postavljanja za cijevi (dno, strana i tako dalje). Dopustite nam samo na olovne cijevi. Svi su radijatori na priključnoj stanici prikazani u tablici.

Priključak radijatora
pogled opis
Prolazite kroz U tom slučaju krug grijanja je priključen na ulaz i izlaz baterije. Voda teče kroz svaki radijator ugrađen u sustav, jer jednostavno nema drugog načina. Takva veza ne dopušta namještanje intenziteta rada uređaja za grijanje. Osim toga, u slučaju curenja grijaćih uređaja, potrebno je potpuno zaustaviti sustav grijanja i ispustiti rashladno sredstvo.
prebacivanje Ovdje se ulaz i izlaz akumulatora također spajaju s premosnicom cijevi (tzv. Zaobilaznica). Potrebno je uzeti dio čiji je promjer neznatno manji od glavnog kruga napajanja. Voda koja ulazi u bateriju podijeljena je u dvije struje: u bateriju i na zaobilaznicu. Postavljanjem toplinskog ventila na ulazu, a kod izlaza i bypass ventila, jednostavno možete prilagoditi temperaturu u prostorijama i zamijeniti baterije bez zaustavljanja rada općeg grijanja.
Baterija s premošćivanjem cjevovoda

Montaža jednog kruga grijanja

Izgradnja klimatske mreže s jednim cjevovodom izvodi se u sljedećem slijedu:

  1. Kotao je instaliran. Iz očitih razloga treba ga postaviti na najnižu točku sustava. Što je veća visinska razlika između radijatora i grijalice, to će biti bolja izmjena topline u sustavu.

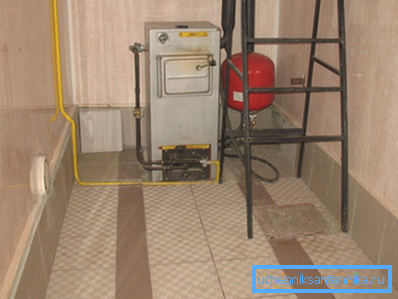

Kotao mora biti smješten ispod razine radijatora

Ako nemate priliku instalirati jedinicu u podrum, morate ga opremiti s jami, bacio od betona i obložen keramičkim pločicama.

Obratite pažnju! Ako odlučite napraviti sustav prisilne cirkulacije, ne možete se posvetiti takvim trikovima. Međutim, stavljanjem grijača na gore opisani način, sustav grijanja više će biti neovisan od komunalnih mreža.

  1. Ugrađeni radijatori. Ovdje je potrebno strogo promatrati vodoravne i okomite, inače se mineralni naslaga nakuplja u akumulatorima, koji će prije ili kasnije začepiti sve kanale. Zbog toga ćete morati čistiti ili promijeniti uređaje.

Također morate zadržati udaljenost između baterije i strukturalnih elemenata zgrade. Povreda tehnologije vješanja akumulatora uzrokovat će loše strujanje zraka oko njega. To će nepovoljno utjecati na rad uređaja.

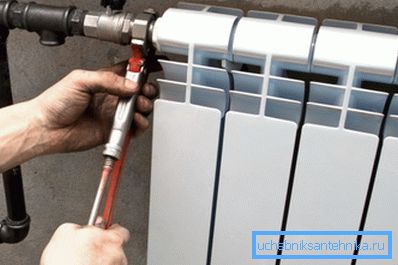

Pratite razinu napunjenosti baterije tijekom instalacije baterije.
  1. Instalacija cjevovoda. Ovdje trebate odlučiti o materijalu cijevi. Najčešća klimatska mreža polimernih dijelova, međutim, ako je dio sustava kotao na kruta goriva, bolje je preferirati čelik. Gornja jedinica zagrijava rashladno sredstvo na temperaturu višu od 95 stupnjeva Celzija, što je vrlo štetno za plastične cijevi.
Cijevi u jednom sustavu cijevi moraju biti postavljene nagibom
  1. Ugradnja dodatnih elemenata. Električne crpke, regulacijska i regulacijska oprema, ekspanzijski spremnici, ventili za zrak i tako dalje su montirani.

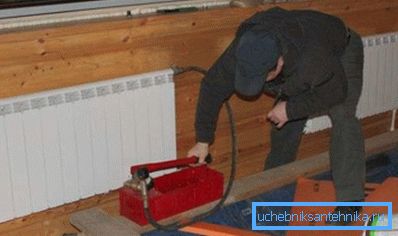

  2. Posljednja faza rada - ispitivanje tlaka. Za njegovu primjenu, bolje je pozvati kvalificiranog radnika s posebnim pneumatskim uređajem.
Posljednja faza rada - grijanje grijanja

zaključak

Sustav grijanja s jednim krugom je jeftin i učinkovit način osiguranja topline za male kuće i apartmane. Međutim, ako ste vlasnik penthousea ili ogromne nekretnine izvan grada, bolje je odabrati druge opcije.

O njima možete saznati čitanjem videozapisa u ovom materijalu.
