Sustav grijanja s prirodnom cirkulacijom: 2 načina ugradnje

Bez obzira na vrstu kotla koji se koristi, kako bi se učinkovito zagrijala kuća ili stan, potrebno je pravilno organizirati cirkulaciju rashladnog sredstva kroz cijevi i radijatore ugrađene u stan. Najučinkovitiji i široko rasprostranjeni gravitacijski sustav. U nastavku će se raspravljati o načelima svog rada, postojećim vrstama, kao io tome kako oblikovati grijanje prirodnom cirkulacijom vlastitim rukama.

Načelo rada

Postoje dvije glavne sheme rasporeda inženjerskih mreža grijanja:

1. Sustav grijanja s prisilnom cirkulacijom. U tom se slučaju upotrebljava crpna oprema zahvaljujući kojoj se vodi dobiva u pravom smjeru. Nedostaci ovog rješenja su buka koju proizvode električni uređaji, kao i ovisnost o grijanju o dostupnosti električne energije.

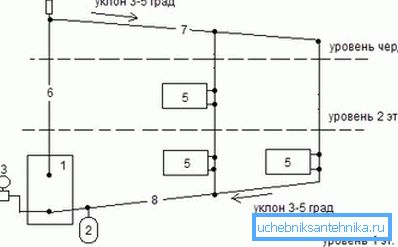

2. Kućno grijanje s prirodnom cirkulacijom. U tom slučaju, protok vode iz kotao na radijatore i leđa osigurava mijenjanje termodinamičkih svojstava tekućine.

Bit njegova djelovanja je kako slijedi: voda se širi kad se grije, zbog čega se njegova gustoća smanjuje, a tekućina se gura u gornji dio sustava grijanja. Dok se hladi, rashladna tekućina postupno prelazi u kotlu duž cijevi postavljenih koso, nakon čega ciklus nastavlja.

Obratite pažnju! Prirodna cirkulacija grijanja moguće je samo s ispravno montiranim cijevima i prisutnošću ekspanzijskog spremnika. Potonji je potreban za uklanjanje zraka od radijatora i stvaranje potrebnog pritiska u inženjerskoj mreži.

Nedostaci opisane sheme uključuju činjenicu da sustav za grijanje vode s prirodnom cirkulacijom ima znatnu inertnost i slabo je pogodan za grijanje velikih površina (100 četvornih metara i više) ili kuće s 5 ili više soba.

Kružna glava

Da bi se izmjena topline koju je organizirala rashladna tekućina bila najučinkovitija, potrebno je pravilno izračunati sustav grijanja s prirodnom cirkulacijom.

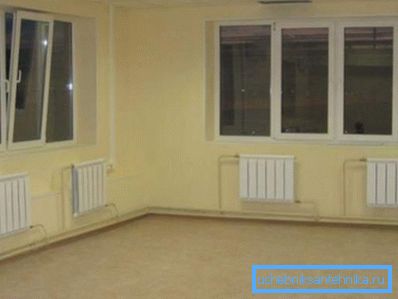

Važno je uzeti u obzir sljedeće pokazatelje:

• razlika u visini između mjesta izmjenjivača topline kotla i otvora za odvajanje od najnižeg radijatora grijanja - što je veća ta vrijednost, to će tekućina cirkulirati;
• temperatura kojoj se voda zagrijava u komori plina, kotla za električni ili kruto gorivo - što je veća razlika, učinkovitiji sustav će raditi;
• visina ugradnje radijatora i kut nagiba cjevovoda - što je viši taj pokazatelj, to će učinkovitije ohladiti rashladna tekućina nadvladati unutarnji otpor na reverznoj struji kotao.

Obratite pažnju! Kotao za grijanje mora se nalaziti ispod radijatora, inače hladna voda neće moći doći do izmjenjivača topline. Iz tog razloga, pojedinačno grijanje prirodnom cirkulacijom ne koristi se u gradskim stanovima, jer nema prostora za ugradnju grijalice.

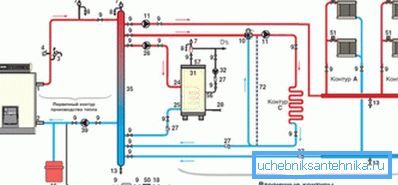

Pri projektiranju bilo kojeg sustava grijanja potrebno je također ispravno izračunati snagu središnjeg elementa - kotao - koji zagrijava rashladnu tekućinu koja se isporučuje na radijatore.

Da biste to učinili, primijenite sljedeću formulu:

W = Wud * S / 10, gdje:

• W je potrebna snaga opreme, kW;
• Wud je koeficijent korekcije za zemljopisno područje (od 0,7 do 1,5 ovisno o klimatskoj zoni);
• S - površina grijanog prostora, m2

Putevi cjevovoda

Grijanje privatne kuće s prirodnom cirkulacijom može se ugraditi u dvije temeljno različite sheme.

Oni se razlikuju u takvim značajkama:

• priključivanjem radijatora zagrijavanja vode s glavnim cijevima koji opskrbljuju vodu - postoji jednocjevna i dvocjevna shema (cijena potonje je veća zbog povećane potrošnje materijala, međutim, to je učinkovitija);
• mjesto polaganja glavnih vodovoda - oni mogu biti na vrhu (iznad radijatora) ili ispod (duž poda);
• shema za raspored vodnih cijevi - slijepa ulica (voda se odvojeno isporučuje na svaki radijator i istovremeno se uklanja iz njega) ili prolazak, kada svi radijatori grijanja prolaze kroz medij za prijenos topline od gornje do donje točke;
• raspored uspona - oni mogu biti fiksirani horizontalno i vertikalno.

Metoda 1. Monotube sustav gravitacije grijanja

Prirodno grijanje, napravljeno pod shemom s jednom cijevi, može imati samo gornje ožičenje glavnih kanala. U ovom slučaju, kao što to ime implicira, ugrađena je opskrbna linija, gdje se tekućina vraća nakon prolaska kroz radijatore.

U tom je slučaju prirodni tok tekućine organiziran zbog razlike u njegovoj temperaturi i kao posljedici njegove gustoće.

Ako je sustav gravitacije grijanja montiran u dvokrevetnoj ili trokatnoj kući, s obzirom da se broj podova povećava, područje radijatora grijanja mora biti smanjeno. U tom slučaju, unatoč smanjenju temperature rashladnog sredstva, grijanje će biti jednolike.

Cijevi u jednom sustavu grijanja mogu se postaviti na dva načina:

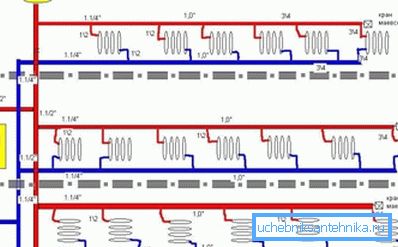

• paralelno - dio vode ulazi u radijator, a ostatak rashladne tekućine kroz glavni kanal prolazi dalje (prednost ove otopine je da pomoću ručnih ili automatskih ventila, možete ograničiti količinu tople vode koja se isporučuje na ploču za grijanje i tako smanjiti temperaturu room)

• - u tom slučaju cijeli volumen grijane vode teče kroz svaku ploču grijanja u kući (nećete moći regulirati količinu vode koja se isporučuje na radijator, kao i potpuno blokirati njegovo napajanje, jer će to dovesti do neispravnosti cijelog sustava).

Savjet! Optimalnija shema može se smatrati usporednom. Omogućuje regulaciju temperaturnog režima odvojeno u svakoj prostoriji. Time se štedi energiju (plin, dizel gorivo i tako dalje) i stvara ugodniju zatvorenu mikroklimu.

S obzirom na to da se vodovod u jednom sustavu cijevi može provesti samo kroz jedan kanal, raspored ove vrste grijanja moguć je samo u zgradama koje imaju potkrovlje gdje se postavljaju cijevi s grijanom vodom u kotlu.

Nedostaci jednocjevne sheme uključuju nemogućnost djelomičnog pokretanja sustava, a prednosti su manji troškovi zbog manje količine materijala i instalacijskog rada, kao i estetike.

Metoda 2. Dvije cijevi gravitacijska grijanja

U ovom slučaju potrebno je instalirati dva cjevovoda:

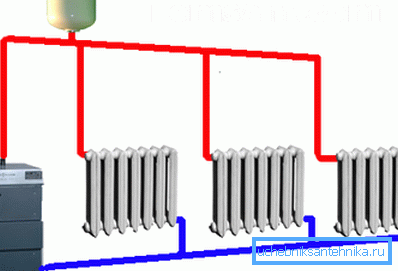

1. Dolazni. Isporučuje predgrijani nosač topline na baterije. Iz kotao se izvuče cijev koja ulazi u ekspanzijsku posudu koja je neophodna za stvaranje tlaka u liniji. Iz njega vode vodi do radijatora. Volumen spremnika za ekspanziju ovisi o veličini sustava grijanja. U nekim slučajevima, ovaj uređaj mora biti opremljen s preljevom cijevi koja uklanja preostalu tekućinu.
2. Izlazi. Kroz ovaj cjevovod, ohlađena voda se prevodi do izmjenjivača topline kotla za grijanje. Hladna cijev treba polagati u istim prostorijama gdje je montiran kanal za napajanje. Ovo je učinkovitija shema, jer omogućuje bolju kontrolu režima temperature u sobama. Njegovi nedostaci - visoka cijena instalacije i glomaznost.

Izbor graditeljskog uspona

Postoje dvije glavne opcije:

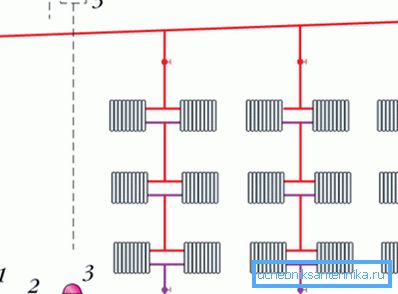

1. Okomito podizanje. U tom slučaju, sve cijevi od radijatora spojene su na središnji element koji prolazi kroz svaki kat kuće. Prednosti njegove uporabe uključuju nedostatak rizika od zagušenja zračnog prometa, nedostaci su visoki troškovi (više su cijevi koje povezuju centralnu cijev s radijatorima).

1. Horizontalni usponski. Sve grijaće ploče na svakom katu su spojene na jedan dovodni vod. Više ekonomična opcija. Međutim, u ovom slučaju, potrebno je dodatno instalirati posebne ventile za zrak, koji sprečavaju "emitiranje" grijanja, što utječe na njegovu učinkovitost.

Prednosti i nedostaci

Korištenje sustava grijanja s prirodnom cirkulacijom rashladnog sredstva ima mnoge prednosti, od kojih su glavne:

• jednostavna instalacija, puštanje u pogon i održavanje;
• maksimalna učinkovitost - gravitacijska mreža za grijanje ima visoku učinkovitost i omogućuje regulaciju temperaturnog režima svake sobe odvojeno;
• profitabilnost - gravitacijska mreža grijanja je jedan od najskupljih među postojećim sustavima kućnog grijanja (ako poduzmete mjere za smanjenje toplinske vodljivosti zidova, poda i krova);
• bezosjetljivost - nedostatak radne električne opreme smanjuje buku koja prati rad klimatskog sustava;
• nestabilnost - gravitacijska mreža grijanja koja je stavljena u pogon također će raditi u slučaju privremenog prekida opskrbe električnom energijom koja bi inače bila potrebna za napajanje crpki
• Dugi vijek trajanja - uz pravilnu instalaciju i pravilno održavanje, oprema za grijanje trajat će više od 35 godina bez potrebe za većom obnovom.

Glavni nedostatak grijanja s prirodnom cirkulacijom je nemogućnost njegove uporabe za velike zgrade. Zbog niskog tlaka tekućine dužina vodoravnih sekcija cjevovoda ne bi smjela prelaziti 30-35 metara, inače će se učinkovitost sustava značajno smanjiti.

Osim toga, u gornjem dijelu zgrade u kojem se montira ekspanzijski spremnik mora imati tehnički pod.

Također, zbog niske tromosti, preporučuje se izbjegavanje postavljanja cijevi u neprikazanim prostorijama, jer postoji opasnost od smrzavanja rashladnog sredstva i kao posljedica kršenja integriteta cjevovoda.

zaključak

Sustav s prirodnom cirkulacijom možda je najbolje rješenje za uređenje grijanja malih kuća. Međutim, nije apsolutno pogodan za gradski apartman, ljetnu kuću, gdje se ljudi i vikendica s površinom od više od 100 četvornih metara ne očekuju da žive tijekom cijele godine. metara. U ovom slučaju, bolje je da se zadržite na drugim načinima grijanja, koji su opisani u video ispod.
