Sustav grijanja stambene zgrade: tehnički uređaj i radne

Najjednostavnija klimatska mreža privatne kuće sastoji se od grijaćeg kotla, radijatora i cijevi koji povezuju ove elemente u zatvoreni prsten kroz koji cirkulira rashladno sredstvo. Međutim, sustavi grijanja visokih zgrada uređeni su na posve drukčiji način, koji se moraju uzeti u obzir pri popravljanju ili modernizaciji njegove komponente smještene u stanu. Inače, problemi sa susjedima i stambenim uredima neće se izbjeći.

Sustav grijanja visokih zgrada razlikuje se od klimatskih mreža privatne kućice.

Shema rasporeda grijanja s centralnim protokom rashladne tekućine

Čvor kuće distribucije

Sustav grijanja u stambenoj zgradi započinje s zaustavnim ventilom koji je postavljen na cijev koja povezuje cjevovode u podrumu s toplinskim vodovima toka i ispuštanja (upute pridodane SNiP 41-01-2003).

Obratite pažnju! Ovaj je trenutak vrlo važan za radnike stambenih i komunalnih usluga i organizaciju koja daje toplinu. Ovim se ventilom dijeli svoja ovlaštenja: organizacija koja pruža usluge grijanja odgovorna je za sigurnost i operativnost vanjskih komunikacija, stambeni odjel ili stambeni objekt trebaju biti zabrinuti za unutarnje zdravlje.

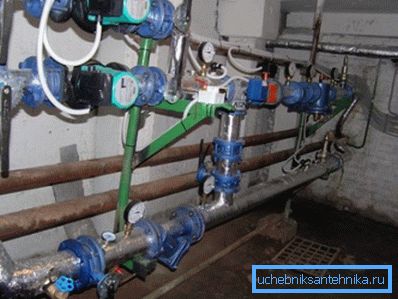

U čvoru za zagrijavanje foto - dizala

Nakon začepljenja, postoji niz opreme za cirkulaciju rashladne tekućine i tople vode kroz apartmane koji se nalaze na svim katovima kuće. Popis i opis navedeni su u tablici.

Detalj distribucijskog čvora opis
Ulazi s toplom vodom Neposredno nakon ventila koji blokira protok rashladnog sredstva, mlaznice se montiraju za priključak na cijevi tople vode. Može postojati jedna ili dvije spojnice (za jednu ili dvije cijevi). U posljednjem slučaju, mlaznice su međusobno povezane skuterom, zbog čega se osiguravaju stalni pritisak i cirkulacija vode u cijevima tople vode i grijanim ručnicima u kupaonicama.
Grijanje dizala To je glavni element klimatske mreže, bez kojeg sustav grijanja višekatnice s centraliziranom opremom za rashladno sredstvo ne može postojati. Sastoji se od mlaznice i utora, što stvara povećani pritisak. Zahvaljujući njemu, tekućina doseže gornje ožičenje cijevi za grijanje (u potkrovlju). Osim toga, može doći do propuštanja, što u ponovljenom ciklusu uključuje rashladno sredstvo koje dolazi iz povratne linije.
Ventili za vrata Koriste se za odsjecanje kruga grijanja stanova iz zajedničkog cjevovoda. Zimi, iz očitih razloga, oni su u otvorenom stanju, ljeti su blokirani.
Odvodni elementi Montira se u donje dijelove cjevovoda i služi za ispuštanje rashladne tekućine u ljetnom razdoblju ili, ako je potrebno, za popravak elemenata toplinske mreže smještene u kući.
Spojna cijev s zaustavnim ventilima U donjem dijelu sustava grijanja postavljena je cijev koja povezuje sustav grijanja s cijevima za hladnu vodu. Potrebno je ljeti puniti radijatore grijanja kako bi se spriječilo nastajanje korozijskih oštećenja u akumulatorima.

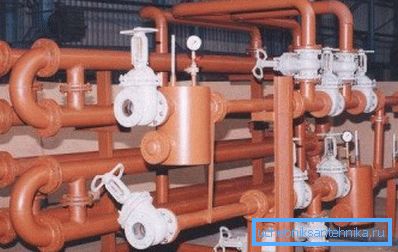

Ovi ventili reguliraju količinu rashladnog sredstva koja teče u stan

Sustav grijanja stambene zgrade se prilagođava mijenjanjem promjera mlaznice dizala za grijanje. Zatvaranjem i otvaranjem odgovarajućeg ventila radnik stambenih i komunalnih poduzeća ubrzava ili usporava cirkulaciju rashladne tekućine u sustavu grijanja, čime se mijenja temperatura u radijatorima.

Opskrba i ispuštanje cjevovoda

Sljedeći važan element sustava grijanja stambenih zgrada je uspinjače koji opskrbljuju vodom na svaki kat kuće i ispuštaju ohlađenu rashladnu tekućinu koja teče kroz baterije instalirane u stanovima.

Postoje dvije glavne sheme:

  1. Nosač topline se dovodi kroz jednu cijev i uklanja se kroz drugi. Ove glavne uspone, smještene na različitim krajevima kuće, na svakom katu međusobno su povezani skakačima kroz koje tekućina teče, na putu u svim baterijama. Tako se organizira sustav grijanja peterokatne višestambene stare kuće.

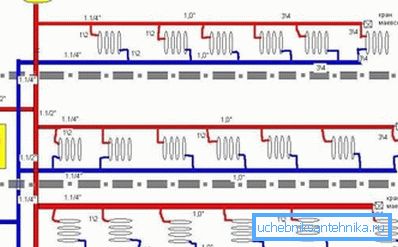

Shema grijanja s horizontalnom raspodjelom rashladnog sredstva

Takva shema je naknadno napuštena, jer otežava potpuno ispuštanje rashladne tekućine. Kada se cijevi ili radijatori zrače u određenom stanu, vrlo je teško ukloniti svu vodu iz vodoravnih dionica cjevovoda.

  1. Voda teče kroz okomitu cijev u potkrovlje, a zatim spušta, teče od akumulatora do akumulatora, od najvišeg poda do dna..

Obratite pažnju! Obje ove sheme distribucije vode imaju jedan veliki nedostatak - skakač koji se nalazi u potkrovlju ili tehničkom podu. Potrebno je za ispuštanje zraka kroz zračni ventil, ali dovodi do značajnog gubitka topline što smanjuje učinkovitost klimatskog sustava kao cjeline.

Sheme suvremenih sustava grijanja ožičenja u visokogradnji

S obzirom na to da se tehničke razine stambenih zgrada (tavani i podruma) ne zagrijavaju, postoji opasnost od smrzavanja rashladnog sredstva u slučaju nesreće u sustavu grijanja.

Kako bi se to izbjeglo, predviđene su sljedeće značajke dizanja rasterača grijanja:

  1. Nagib horizontalnih skakača. Ako se ispadne visine cjevovoda koje osigurava SNiP pravilno promatraju, tijekom spuštanja rashladne tekućine sve tekućine iz njihovih cijevi odlaze i potpuno se isključuje stvaranje leda koji može razbiti cijevi i radijatore.
  2. Tehnički podovi grijanja. Iako radijatori grijanja u potkrovlju i podrumu nisu predviđeni, cijevi, unatoč staklenoj vuni ili mineralnoj vuni koja ih pokrije, i dalje zagrijavaju zrak, tako da se rashladna tekućina ne odmah ohladi nakon zaustavljanja grijanja za nuždu.
  3. Velika inercija. Gornje i donje grede uspona su prilično velike u promjeru cijevi (više od 50 mm). Njihovo hlađenje nakon prestanka topline se ne događa odmah. Zbog toga voda u njima nema vremena za zamrzavanje.
Cijevi za grijanje smještene u potkrovlju mogu se zamrznuti u slučaju nesreće.

Općenito, trenutno korištena shema s gornjom raspodjelom rashladne tekućine je vrlo učinkovita, iako ima neke značajke rada:

  1. Pokretanje sustava grijanja je što je moguće jednostavnije. Dovoljno je otvoriti armaturu za zatvaranje koji blokira pristup vode i zračnog ventila u potkrovlju. Nakon punjenja cijevi vodom, potonji se blokira kako bi se izbjegao gubitak rashladne tekućine. Na ovom događaju završava se pokretanje klimatskih mreža.
  2. Naprotiv, isključivanje grijanja i ispuštanja rashladnog sredstva u hitnim slučajevima je teško. Najprije morate pronaći željenu cijev na najgornjem katu, zatvoriti ventile tamo, a zatim otvoriti ventil na donjoj dionici uspona.
  3. Kod vertikalne distribucije distribucija topline je neujednačena (iako je cijena usluga grijanja ista). Činjenica je da gornji apartmani dobivaju topliji nosač topline, koji bolje zagrijava stan. Kako bi se to nadoknadilo, u stanovima koji se nalaze ispod morate instalirati grijaće radijatore s velikim brojem dijelova.
Da biste pokrenuli grijanje, dovoljno je da zakrenete potrebni ventil, pokrenete nosač topline i ispustite zrak iz cijevi

Izmjenjivači topline u stanovima

Ako niste zamijenili uređaje za grijanje u gradskom stanu vlastitim rukama, zagrijava ga jedan od dva uređaja:

  1. Baterija od lijevanog željeza. Ima mali prijenos topline, značajnu inerciju, ogromnu težinu i nikako estetsku pojavu. S druge strane, ovaj uređaj se može koristiti s nosačem topline bilo koje kvalitete. Lijevano željezo praktički nije podložno koroziji i može trajati više od 50 godina uz periodično čišćenje unutarnjih taloga.

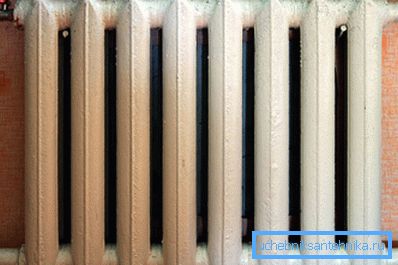

Lijevano željezo baterija - najčešći uređaj za grijanje
  1. Čelična cijev s pločama izmjenjivača topline. Ovaj uređaj za grijanje je instaliran u vezi s uštedom u izgradnji kuća i ne drži vodu.

Sada je najbolja opcija za sustav grijanja s centralnim dovodom rashladnog sredstva s pravom se smatraju bimetalnim grijačima.

Ovi uređaji sastoje se od:

  • čelični okvir kroz koji struja rashladnog sredstva;
  • aluminijski izmjenjivač topline, nošen na okviru - povećava prijenos topline i daje bateriju atraktivnom izgledu.

Trajne čelične cijevi unutar sprečavaju koroziju (za razliku od aluminijskih radijatora) i daju snagu na radijatoru, štiteći od hidrauličnih i pneumatskih šokova, što nije neuobičajeno za centralizirane sustave grijanja.

Još jedna pozitivna točka u korištenju bimetalnog uređaja je velika snaga. To omogućuje upotrebu manje odjeljaka.

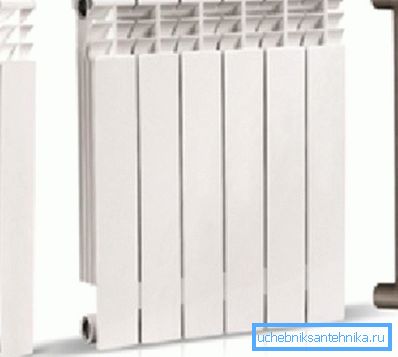

Bimetalni radijator - budućnost sustava grijanja s centraliziranim protokom rashladnog sredstva

Jedini nedostatak je visoka cijena. Opisane jedinice za grijanje su među najskupljim među svim postojećim uređajima za grijanje.

Obratite pažnju! Ako na ulaznim cijevima vaših baterija postoje regulacijski ventili - slavine, termostati, prigušnice i tako dalje - morate opremiti zaobilaznicu (skakač između ulaza i izlaza baterije). Inače, termostat će kontrolirati volumen rashladne tekućine ne samo u vašoj bateriji nego u svim stanovima koji se nalaze ispod, što vjerojatno neće ugoditi susjedima.

Značajke sustava tople vode

Organizacija koja se bavi zagrijavanjem stambenih zgrada, zna i isporučuje toplom vodom potrošačima.

Poput klimatizacijskog sustava, ova inženjerska mreža ima neke osobitosti:

  1. Zagrijavanje tople vode i rashladne tekućine tijekom perioda grijanja je centralizirano. Najčešće, isti cjevovod se koristi za opskrbu obje tekućine. Za odvajanje protoka koriste se ventili, koji se nalaze u podrumu.
Prisutnost vruće vode u slavinu ovisi o zdravlju sustava centralnog grijanja
  1. Sustav tople vode može imati jednu ili dvije cijevi. Potonja je shema poželjnija jer vam omogućuje da izbjegnete pretjeranu potrošnju vode koja se pojavljuje u jednostupanjskom sustavu kada se ventil otvori (svaki potrošač pričeka dok se ohlađena voda ne isprazni i vruća voda počinje strujati).
  2. Često se radijatori ugrađuju u kupaonicu i koriste za sušenje ručnika spojeni na cjevovod tople vode. Ovo nije vrlo dobra shema, jer se grijač ručnik ostaje vruća tijekom ljeta, što ga čini neugodno ostati u kupaonici.

Savjet! Riješavanje ovog problema je jednostavno. Tijekom popravaka ili zamjene opreme za grijanje u stanu, ventili za zatvaranje trebaju se stavljati na dovodni i izlazni priključak. Ne zaboravite opremiti zaobilaznicu.

  1. Zbog činjenice da se topla voda opskrbljuje kroz cijevi grijanja, često se isključuje u ljetnim mjesecima. Potrebno je izvršiti radove na održavanju glavne opreme grijaćih mreža.

zaključak

Sustav grijanja stambenih zgrada s centraliziranim tokom rashladnog sredstva temeljno se razlikuje od individualnih klimatskih mreža. Bespovratna intervencija i modernizacija ne samo da mogu pogoršati kvalitetu grijanja kod susjeda nego i dovesti do potpune opstrukcije cjevovoda.

Stoga, pri obavljanju bilo kakvog rada, potrebno je strogo pridržavati propisana pravila ili koristiti usluge kvalificiranih stručnjaka. Više o inženjerskim mrežama visokih zgrada možete saznati iz videozapisa objavljenog u ovom članku.
