Sustav monotube grijanja: otkrivamo učinkovitost u stambenim

One-pipe sustav grijanja privatne kuće je ekonomičniji i jednostavniji u odnosu na dvocjevni sustav s takozvanom "opskrbom" i "povratkom". Poznavajući pravila postavljanja takvog sustava grijanja, možete ga organizirati na najbolji način, osiguravajući učinkovitost i maksimalnu uštedu energije. Reći ćemo o svim nijansama koje ćete naići prilikom korištenja ove vrste grijanja.

Komponente sustava grijanja kod kuće

Za početak, analizirat ćemo one sustave grijanja s jednom i dvije cijevi, što će pomoći u percepciji rasporeda kao cjeline:

• Trunk cjevovod, na kojem se pomiče nosilac topline.
• Aparati za grijanje (radijatori) povezani na potrebnim mjestima na autocestu.
• Izvor rashladnog sredstva (vruća voda) u obliku kotla.
• Prostirni spremnik.
• Elementi za cirkulaciju rashladne tekućine u sustavu.

NAPOMENA! Većina rashladnih sredstava razlikuje se u volumenu spremnika i dodatnih funkcija, kao i materijala koji se koriste pri polaganju.

Posebne značajke

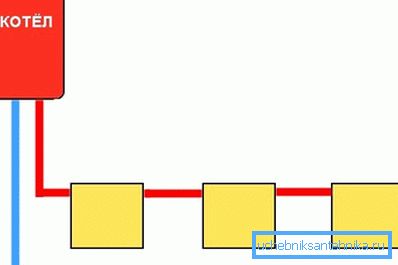

Sustav monotube grijanja Leningradka je zatvorena petlja jednog cjevovoda kroz koji se topline isporučuje na radijatore i, nakon što ih ispire, vraća se u kotao.

Način grijanja stana ima, dakle, niz prednosti koje ga čine poželjnijim u privatnoj zgradi:

• Profitabilnost u radu (u usporedbi s dvije cijevi).
• Niska cijena, zbog manje potrošnje materijala.
• Jednostavna instalacija i hitan popravak. Većina vlasnika kuća za odmor neovisno može organizirati ovu mogućnost grijanja.
• Moguće je položiti glavni cjevovod izravno iznad poda ili se potpuno skriti ispod njega.
• Jednostupanjski sustav jednako je djelotvoran i u jednokrevetnim i dvokatnim kućama.

Obratite pažnju! Optimalan način rada ove opreme za grijanje u svim područjima doma postiže se pravilno odabranim nizom priključaka radijatora.

Cirkulacija sustava

Kruženje rashladnog sredstva u sustavu grijanja može biti:

• Prirodna, koja se javlja zbog razlike u gustoći vode. Hlađena voda s obrnutog dijela kruga, koja ima veću gustoću, gura manje gustu (vruću) na vrh uspona i gura dalje u glavni cjevovod do radijatora.

Za svoje podatke! S ovom metodom cirkulacije cijevi moraju biti postavljene padinama ne manje od 3-5 stupnjeva, što nije uvijek moguće u velikim kućama s velikom duljinom cijevi. Doista, s takvom nagibom cjevovoda, razlika u visini po duljini metar će biti od 50 do 70 mm.

• Obavezno. U ovom postupku, rashladno sredstvo se cirkulira pomoću pumpe spojenog na sustav grijanja na povratnom krugu neposredno prije ulaska vode u kotlu. Glavni cjevovod u sustavu s prisilnom cirkulacijom rashladnog sredstva može se postaviti visinom razlike od 50 mm po metru duljine rute.

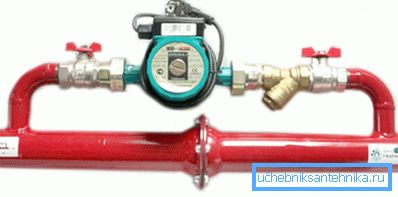

Upozorenje! Budući da sustav s cirkulacijskom pumpom spojenom na mrežu automatski postaje hlapljiv, treba poduzeti mjere kako bi se izbjegla stagnacija rashladnog sredstva u trenutku zamračenja. Za to je instaliran tzv. Pomoćni kolektor koji može gurnuti tople vode na visinu od oko 1,5 metara.

Prostirni spremnik

Na vrhu akceleratorskog kolektora cjevovod se ispušta u ekspanzijski spremnik. Njegova je svrha reguliranje tlaka u sustavu grijanja kako bi se izbjeglo povećanje u slučaju nužde.

Danas češće koriste ekspanzijske spremnike zatvorene, isključujući kontakt zraka s zrakom.

Strukturno, spremnik za ekspanziju je spremnik podijeljen na dva dijela pomoću fleksibilne membrane:

• Jedan je ispunjen zrakom pod pritiskom.
• Drugi je opremljen rashladnim sredstvom za ulazno izlaz.

Zatvoreni spremnik za ekspanziju može se postaviti na bilo kojem prikladnom mjestu kruga grijanja, što je prednost pred otvorenim spremnicima montiranim isključivo na najvišoj točki sustava.

Za svoje podatke! Besplatni kontakt rashladnog sredstva s zrakom u otvorenom spremniku za ekspanziju potiče aktivnu zasićenost kisikom. Ovo ugrožava rani otkaz čeličnih cijevi i uređaja za grijanje zbog ubrzanja korozijskih procesa. U ovom slučaju, poželjno je ugraditi sustav monotube grijanja s polipropilenskim cijevima - materijal je otporan na deformacije.

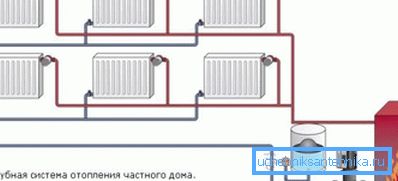

Instalacijska shema komponenti sustava grijanja

Jedan sustav grijanja cijevi montiran je u sljedećem redoslijedu:

• Izvor nosača topline je bojler koji može raditi zbog:

• Plin.
• Kruto gorivo.
• Struja.
• Kombinacije dvije ili više mogućih mogućnosti goriva.

NAPOMENA! Potonja je opcija prikladna za one slučajeve kada je u određenom vremenu jedan od izvora goriva nedostupan ili postaje skup.

• Ubrzava kolektor s ulazom u ekspanzijski spremnik. (Vidi također član Cijevi za čelične cijevi: značajke.)
• Glavni cjevovod, zaobilazeći sve prostorije stanovanja. Imajući u vidu da se rashladna tekućina hladi dok se kreće od kotao, uglavnom sobe koje trebaju bolje grijanje trebaju biti prve na putu:

• Beba.
• Spavaće sobe.
• Kupaonice.

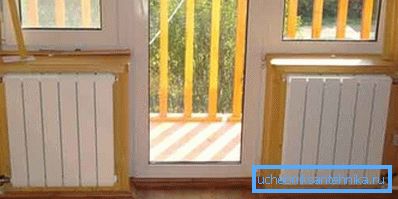

Obratite pažnju! Možete slobodno instalirati radijatore u svoj dom na bilo kojem prikladnom mjestu. Jedina stvar koja se traži od instalacijskih uputa za grijanje je obavezna instalacija ispod prozora. I naše preporuke su također locirati radijatore blizu ulaznih vrata (na sljedećoj slici).

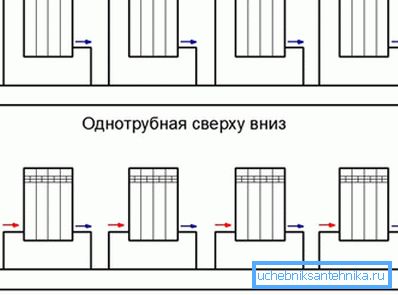

Povezivanje radijatora

Postoje dva načina povezivanja grijača u sustav:

• Prva - neregulirana jednostavna. Radiatori su u ovom slučaju spojeni na autocestu na dvije točke:

• Na ulazu.
• Na izlazu.

Ovaj jednostavan i jeftin dijagram ožičenja bez dodatnih veza i elemenata ne dopušta izvršiti:

• Podešavanje grijanja.
• Isključivanje radijatora radi popravka ili zamjene kada je sustav pun.

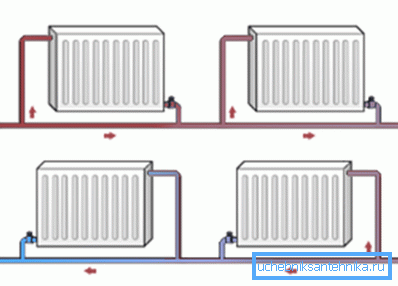

• Druga mogućnost je Leningradka. Prema ovoj shemi, svaki radijator na točki ulaza i izlaza na autocestu opremljen je uređajem za zaključavanje s kojim možete:

• Regulirati snagu grijanja u zasebnom području.
• Potpuno odrežite protok rashladnog sredstva radi popravaka.

Osim toga, zaobilazeći radijatore, postavljen je zaobilaznica s uređajem za blokiranje, ako je blokiran, protok rashladnog sredstva se preusmjerava izravno kroz određeni radijator.

Ne zaboravite da samo vi odaberete jednu od gore navedenih metoda temeljenih na značajkama svakog od njih. Postoji još jedna mogućnost - najam radne posade, koja će odrediti najbolji sustav grijanja prema vrsti vaše zgrade, nakon čega možete početi raditi s vlastitim rukama. (Vidi također članak Kanalizacija u kućici: značajke.)

zaključak

Sada znate više o posebnosti jednog sustava cijevi za grijanje, koje su opcije za njegovu implementaciju u zemlji. Kao što ste shvatili, rješenje ovog problema trebalo bi biti poneseno pažljivo, nakon što izmjerite sve prednosti i nedostatke, trebali biste shvatiti što je najbolje za vas i vašu zgradu. Budite sigurni da se uspoređujete s dvocjevnim sustavom, koji je također popularan u privatnim kućama.

U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
