Sustav s jednim cijevima za grijanje: kako toplinu vlastitu

Izbor grijanja vlastite kuće je jedna od najvažnijih faza projektiranja i izgradnje stambenog prostora. To ne ovisi samo o udobnosti i udobnosti u kući, već koliko će novaca potrošiti na komunalne usluge. Optimalan izbor za zgrade s malom površinom je sustav s jednim cijevima za grijanje s prirodnom cirkulacijom, pravila za instalaciju koje sami rade i bit će obrađena u daljnjem tekstu.

vrsta

Jednostupanjsko grijanje može se dizajnirati u skladu s nekoliko različitih shema. Izbor određenog ovisi o vašim osobnim preferencijama, kao i o obilježjima objekta koji se gradi.

Međutim, svaka shema jednog sustava cijevi za grijanje ima sljedeće značajke:

• u ovoj inženjerskoj mreži ne postoji podjela na cijevi za dovod rashladnog sredstva i vodu za ispuštanje rashladnog sredstva iz radijatora;
• svi uređaji su spojeni u zajednički sustav u seriji, a rashladna tekućina, koja prolazi kroz sustav, opisuje prsten;
• Zatvoreni sustav s jednim cijevima (sa zatvorenim krugom topline vode) može se kombinirati s dvotapnim - u tom slučaju voda se isporučuje na podove i uklanja se preko dva kanala, a ožičenje je poredano jedno po jedno.

Građevinski inženjeri razlikuju četiri vrste jednosmjernih krugova, koji se razlikuju po načinu ugradnje cjevovoda koji povezuje kotao s radijatorima.

1. Shema grijanja za pojedinačnu cijev s donjim sklopom cijevi. U tom slučaju, rashladno sredstvo prolazi kroz cijevi postavljene vodoravno i postavljene duž poda (ili ispod nje), nakon čega se diže na instalirane grijaće ploče. Prednosti ovog sustava su jednostavna prilagodba temperature i sposobnost blokiranja pojedinih elemenata inženjerske mreže u slučaju nesreća ili preventivnog održavanja.

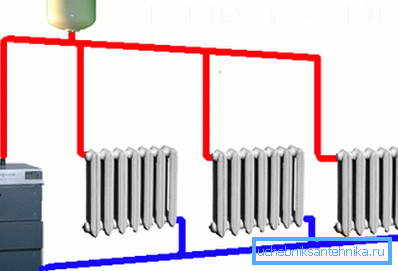

1. Sustav grijanja s jednim cijevima s gornjom distribucijom. Ovdje se rashladna tekućina, ostavljajući grijač, odmah podigne na najvišu točku mreže, nakon čega se rasprostire pomoću cijevi postavljenih vodoravno preko grijaćih ploča.

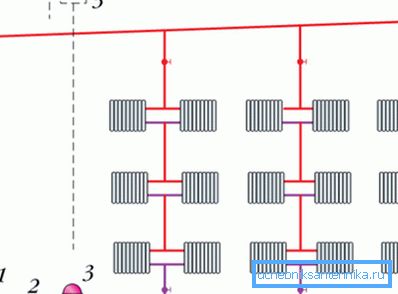

1. Monotube vertikalni sustav grijanja. Njegova je osobitost da u sobama nema vodoravno položenih cijevi. Ovdje se rashladna tekućina koja pada u vrh vrši vertikalno prema dolje, prolazeći duž staze kroz radijatore postavljene u prostorije.

1. Monotube horizontalni sustav grijanja u osnovi je sličan prethodnom, no ovdje su cijevi smještene vodoravno. Često se ova shema koristi u jednokatnim kućama.

Pored gore opisanih sorata, shema jednog sustava cijevi za grijanje je:

• s prirodnom cirkulacijom rashladnog sredstva;
• s prisilnom organizacijom protoka vode.

U prvom slučaju, protok tekućine osigurava temperaturna razlika i, prema tome, gustoća. Tlak hlađene vode koji izlazi iz radijatora smanjuje gustiju i vruću rashladnu tekućinu do viših točaka cjevovoda, odakle se dalje širi.

Kako bi takva mreža normalno funkcionirala, potrebno je kod postavljanja cijevi postaviti nagib prema kotlu za 3-4 stupnja. A to nije uvijek moguće u jednokatnim zgradama velike duljine (više od 30 metara).

Sustav prisilne cirkulacije dodatno je opremljen pumpom koja se postavlja ispred ulaza povratnog (hladnog) cjevovoda na kotlu. U ovom slučaju nagib se može smanjiti (od 0,5 do 1 stupnja).

Obratite pažnju! Shema s prirodnom cirkulacijom je poželjna, budući da je više nestabilna - njen rad ne ovisi o prisutnosti ili odsutnosti električne energije.

Da bi se izbjegla stagnacija vode tijekom prekida napajanja, inženjeri savjetuju instalaciju tzv. Akceleratorskog kolektora. To je uobičajena vertikalna cijev koja podiže rashladno sredstvo na vrh sustava - na visini od najmanje 1,5 metara u odnosu na radijatore.

montiranje

Načelo rada i elementi

Jednostupanjski zatvoreni sustav grijanja je prsten u kojem su uključeni svi njezini sastavni dijelovi:

• kotao koji zagrijava rashladno sredstvo na unaprijed zadanu temperaturu;
• cijevi kroz koje se vruća voda isporučuje na radijatore i nakon njihovog prolaska u bojler;
• grijaće ploče;
• ekspanzijski spremnik.

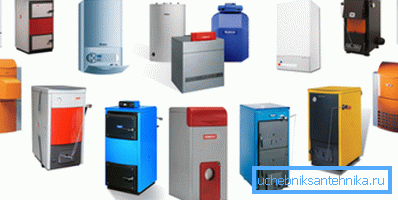

Odabirom kotla obratite pozornost na vrstu goriva koju koristi. Najisplativiji grijači, gdje se voda zagrijava plinom. No, za tu svrhu potrebno je da plinovod odgovara vašoj web lokaciji. Osim toga, često se koriste čvrsta ili tekuća oprema za gorivo, ukapljeni plinski plin ili kombinirane jedinice.

Promjer cijevi ovisi o duljini grijane mreže, vrsti radijatora na području kuće, snazi ​​kotla i tako dalje. Trenutno, najčešći cjevovodi raznih polimera.

Prilikom odabira cijevi i radijatora za projektiranje sustava s jednim cijevima potrebno je uzeti u obzir parametre inžinjeringa (volumen potrebne tekućine, njegov tlak, temperatura, promjer cjevovoda, površina radijatora itd.), Koji se moraju unaprijed odrediti.

Izračunavanje hidrauličkog grijanja - jednosmjerni sustav s bilo kojim mjestom glavnog napajanja rashladne tekućine - može se obaviti samostalno ili povjeriti ovom radu stručnjaku. Cijena takve usluge obično nije veoma visoka.

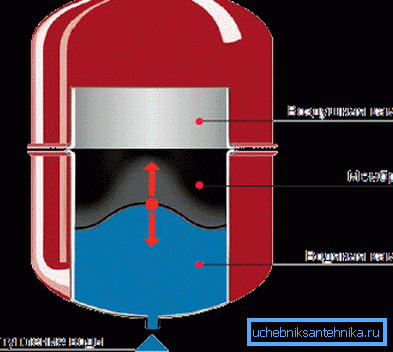

Spremnik za ekspanziju je neophodan za regulaciju tlaka tekućine u sustavu i spriječava njegovu kvar u slučaju njegovog povećanja. Moderni sustav grijanja uključuje korištenje zatvorenog tipa ekspanzijskog spremnika. Sastoji se od dvije komore odvojene fleksibilnom pregrada. U jednom od njih zrak se crpi pod visokim pritiskom, drugi je spojen na cijevi za grijanje.

Obratite pažnju! Spremnici s zatvorenim tipom mogu se instalirati ne samo na vrhu sustava, već i na bilo kojem mjestu prikladnom za vas, na primjer, kotlovnicu ili sobu za pripremu. Druga prednost je u tome što nepostojanje izravnog kontakta sa zrakom sprječava preranu koroziju metalnih dijelova sustava grijanja.

Odabir opcija za povezivanje grijaćih ploča

Jednostupanjska shema povezivanja grijaćih radijatora omogućava protok rashladnog sredstva ili konstrukciju tzv. Zaobilaznica - dijelova cijevi kroz koje toplom vodom može proći, zaobilazeći radijator.

U prvom slučaju nije predviđeno postavljanje podizača za transport tekućine. Voda protječe iz kotla i protječe kroz svaki radijator: od vrha prema dnu ili od blize do daljnjeg. Istodobno, temperatura vode postupno će se smanjivati, a najniže (daleko) sobe mogu biti grijane loše.

Ova se situacija može izbjeći ako se na početku sustava grijanja montiraju radijatori manjeg područja nego na kraju.

Loša strana sustava pravilno se smatra nesposobnošću ugradnje zapornih ventila i termostatskih ventila na cjevovodima, budući da preklapanje jednog ventila dovodi do neoperabilnosti sustava u cjelini.

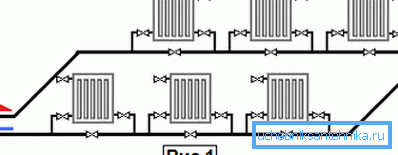

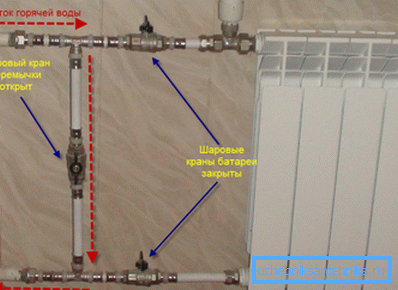

U drugom slučaju, ispod grijaćeg hladnjaka postavlja se tranzitni cjevovod - zaobilaznica, zahvaljujući kojoj se osigurava učinkovitije grijanje svih prostorija.

Obratite pažnju! Presijeci moraju biti izrađeni od cijevi manjeg promjera od glavnog cjevovoda, inače dovoljna količina rashladne tekućine neće teći u radijator.

Sve ulazne točke za grijanje, kao i zaobilažne cijevi, moraju biti opremljene slavinama. To će vam omogućiti da zasebno podesite temperaturu sustava grijanja u svakoj sobi. Osim toga, u slučaju nesreće, moguće je privremeno onemogućiti određeni dio i popraviti ga ili zamijeniti bez zaustavljanja grijanja u potpunosti.

Tehnika instalacije

Ugradnja opisane inženjerske mreže može se napraviti tek nakon hidrauličkog proračuna jednog sustava cijevi za grijanje. Ovisi o tome koji će elementi biti korišteni.

Slijed djelovanja je sljedeći:

1. Na unaprijed odabranom i pripremljenom mjestu, instaliran je kotao za grijanje. Uputa koja opisuje taj proces dolazi s jedinicom. Preporučljivo je povjeriti instalaciju te opreme specijalistu organizacije u kojoj ste kupili uređaj. On će dati jamstvo za njegov rad.
2. Izgradnja cjevovoda. Istodobno, potrebno je montirati čeljusti unaprijed na mjestima ugradnje radijatora. Pazite da sve cijevi budu instalirane s nagibom, jer inače prirodna cirkulacija rashladnog sredstva će biti poremećena.

1. U slučaju ugradnje grijanja s protokom prisilne vode, morate instalirati električnu pumpu. Imajte na umu da je ova oprema dizajnirana za crpljenje vode čija temperatura ne prelazi 60 stupnjeva. Stoga se mora instalirati na krajnjem mjestu sustava - prije ulaska rashladne tekućine u kotao.
2. Zatim spojite spremnik za ekspanziju. Kao što je već spomenuto, zatvoreni spremnik s membranom može se montirati bilo gdje, a otvoreni se može instalirati samo na najvišoj točki sustava.

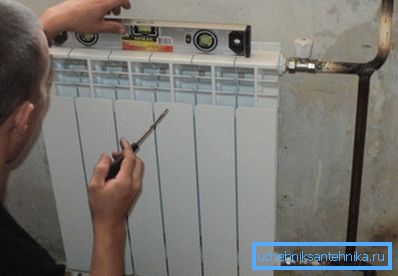

3. Na kraju prethodne faze, možete početi popravljati radijatore. Pričvršćeni su na zid pomoću potpune konzole. Prije označavanja i bušenja, upoznajte se s preporukama proizvođača o instalaciji. Važno je održavati propisane udaljenosti od zidova, prozorskih klupica, podova i drugih strukturnih elemenata zgrade.
4. Ploče grijanja ugrađuju se na temelju odabrane sheme. Nemojte zaboraviti spojiti ventile, termostate, utikače, ventile za krvarenje zraka i tako dalje.

1. Prije izlijevanja rashladne tekućine, pod tlakom komprimiranim zrakom, nakon čega se sustav napuni vodom, provodi se testiranje i prilagođavaju se načini rada.

Jednostupanjski vertikalni sustav grijanja s nižom raspodjelom cijevi prikladniji je za više kata privatnih kuća, s vodoravnim - za jednokatnice. Ali zapamtite da kada je područje kuće je više od 200 četvornih metara. metara i duljine cijevi veće od 30 metara, morate instalirati snažne crpke ili odabrati drugu instalacijsku shemu za sustav grijanja.

zaključak

Vodoravni jednosmjerni sustav grijanja jedan je od najučinkovitijih načina zagrijavanja malih stanova. Ako ste vlasnik prostranog smještaja, poželjno je odabrati složenije, ali učinkovite sheme. Njihov je opis posvećen videozapisu u nastavku.
