Sustav za grijanje kolektora - savršen izbor za privatnu

Čak iu fazi planiranja sustava grijanja, potrebno je napraviti izbor između nekoliko sasvim različitih metoda isporuke rashladnog sredstva na radijatore grijanja. Ako proračun nije slaba točka, sustav kolektora bio bi idealan izbor, a u pogledu parametara kao što je jednostavnost upotrebe i izdržljivost, ona je superiornija od analoga.

Usporedba kolektora i drugih vrsta ožičenja

Možete odabrati jedan od 3 uobičajena načina distribucije cijevi:

• jedno cijevno grijanje - idealno za grijanje male privatne kuće. U tom slučaju svi radijatori su spojeni u seriju, što znači da posljednja baterija u lancu radi manje učinkovito od prvog. Ali trošak takve sheme je minimalan;

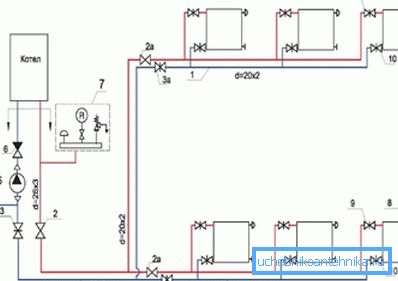

• s 2-cijevnim grijanjem, ožičenje se može prikazati kao 2 paralelna kruga, jedan isporučuje vruću rashladnu tekućinu na uređaje za grijanje, drugi hladi rashladno sredstvo na kotao. Ova metoda zagrijavanja može se smatrati najčešćim;

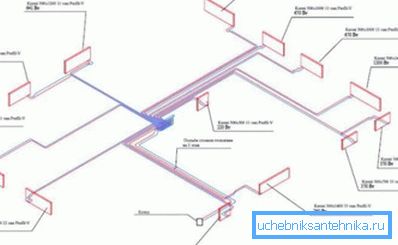

• kolektorsko ožičenje razlikuje se od navedenih analoga po tome što je svaki radijator pojedinačno isporučen s rashladnim sredstvom. To jest, kolektor se instalira u prostoriju (na svom uređaju - kasnije u članku), a od nje do svake baterije nalazi se cijev za dovod i ispuštanje. To utječe na trošak i složenost instalacije, ali sav posao se i dalje može obaviti vlastitim rukama.

Naravno, to nije najbolji učinak na cijenu instalacijskog rada i materijala. Ukupna duljina cijevi u ovom slučaju će biti maksimalna, a kolektor također košta novce (pogotovo ako odabrani model nije posljednji proizvođač s termostatima).

Prednosti i nedostatci grijanja kolektora

U prirodi nema idealnih rješenja, korištenje kruga grijanja kolektora nije iznimka.

Prednosti sustava grijanja kolektora uključuju:

• fleksibilnost sustava grijanja - pravo na kosu možete postaviti termostate, kojima će se regulirati temperatura u jednom radijatoru;

Obratite pažnju! Ako je potrebno, možete jednostavno isključiti bateriju. Ostatak sustava grijanja će normalno funkcionirati.

• budući da je svaki radijator pojedinačno isporučen s rashladnim sredstvom, moguće je koristiti cijev male sekcije;

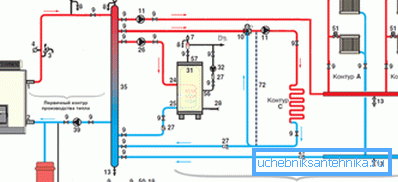

• Po želji možete jednostavno koristiti kombinirani sustav grijanja. To jest, podijelite ga u dva kruga s različitim radnim temperaturama ili upotrijebite drugu vrstu rashladne tekućine u svakom od krugova. Za takvo rješenje trebat će vam hidraulična igla.

Postoje izgled kolektora i slabe točke:

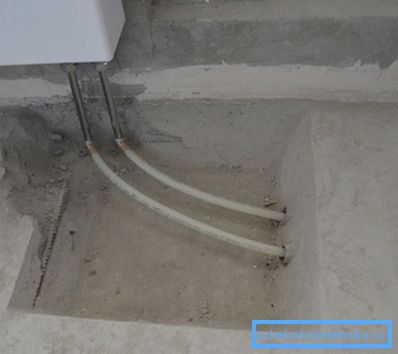

• već je spomenuta povećana cijena, osim toga, ako je potrebno, popravci mogu biti teški - jer su cijevi za grijanje skrivene izravno ispod poda (često se jednostavno napune spojnikom);

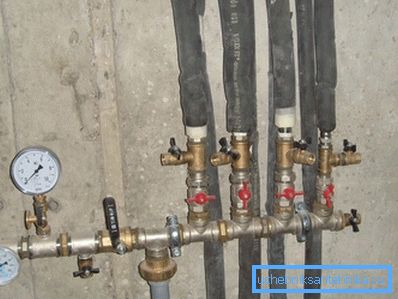

• cijevi s takvim izgledom ne mogu se postavljati uz zidove. Preciznije, s tehničkog gledišta to se može učiniti, ali gotovo polovica zida biti će zatvorena cijevima - sumnjičav dodatak unutrašnjosti;

• kolektorska distribucija grijanja s cijevima s malim promjerom zahtijevat će snažniju cirkulacijsku pumpu jer će se povećati hidraulički otpor;
• Nemoguće je takav sustav grijanja zvučati potpuno autonomno - u svakom slučaju, potrebna je struja - za rad crpke. Prirodni tlak nije dovoljan da cirkulira rashladnu tekućinu.

Uređaj i načelo rada sustava grijanja kolektora

Prema ovoj shemi, moguće je organizirati ne samo grijanje pomoću radijatora, već i, na primjer, organizirati "topli pod" u prostoriji - to jest, bez ikakvih baterija. Ali općenito, sustav grijanja ostaje nepromijenjen i radi na istom principu.

Vrste sakupljača

Kolekcionari se mogu koristiti za:

• organizacija tradicionalnog grijanja (pomoću radijatora). Moguće je kombinirati radijatore u skupinama od 2-3 komada za spremanje cijevi i olakšavanje instalacije;
• grijanje na principu "toplog" poda;

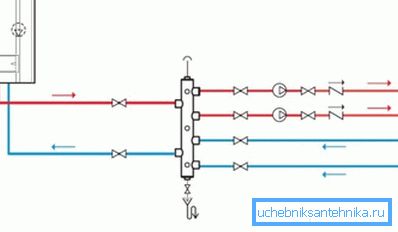

• odvojiti jedan krug na 2 ili više. U tom slučaju, kotao služi kao izvor energije za oba kruga, ali temperatura rashladnog sredstva u njima može se značajno razlikovati (mogu čak koristiti različite vrste rashladnog sredstva).

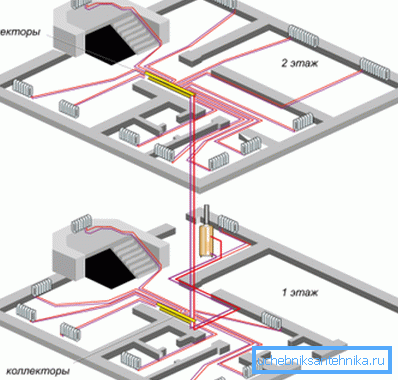

Kolektorska shema grijanja uz uporabu "toplog poda" karakterizira povećana otpornost, stoga, za sustav grijanja može biti potrebna dodatna cirkulacijska pumpa. Spremnik za razvodnik najbolje je postavljen u središte kuće, s time da je duljina cijevi za grijanje različitih prostorija jednaka.

Drugi bitni element u takvoj shemi bit će jedinica za miješanje u kojoj će temperatura rashladne tekućine pasti. Na izlazu kotla, voda se zagrijava do oko +90 ° C, a kod sustava podnog grijanja temperatura nosioca topline treba biti oko +40 ° C.

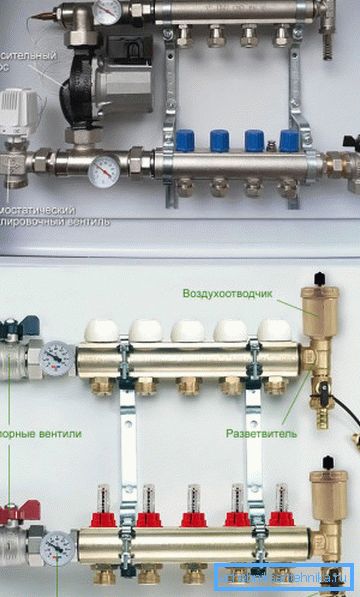

Elementi sustava grijanja kolektora

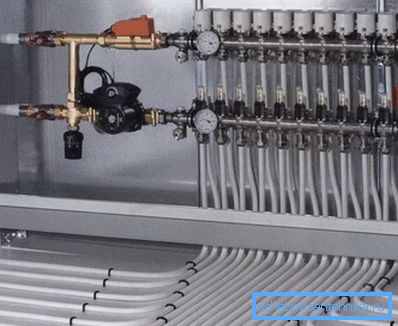

U pravilu, svi elementi su skriveni u zasebnom malom ormariću, a nalazi se na neupadljivom mjestu blizu zida. Cijevi vode pod pod, tako da unutrašnjost sobe nije uznemirena.

Glavni element je češalj (potreban u iznosu od 2 komada). Izvana, češalj (ili češalj) izgleda poput jednostavnog dijela cijevi, na koji se zavaruje nekoliko slavina (u kupovnim modelima, obično je broj dodirnih mjesta u roku od 2 do 12).

Obratite pažnju! Ako je potrebno, kupljeni češalj se može međusobno povezati. Tako možete stvoriti češalj za bilo koji broj izlaza / ulaza.

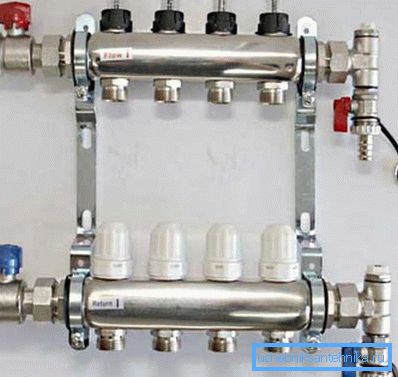

Sustavi grijanja kolektora, u pravilu, opremljeni su mjeračima protoka i termostatima - u usporedbi s ukupnim troškovima, trošak tih uređaja nije tako velik. Kupljene lopatice su opremljene uređajima za mjerenje termoregulacije i protoka vode u tvornici, pa samo odaberite odgovarajući model.

Mjerila protoka ugrađena su na češalj za punjenje, jer češalj mora biti opremljen zračnim ventilima za ispuštanje zraka - korisno je za uklanjanje zraka iz sustava grijanja. Na češku, koji prima rashladnu rashladnu tekućinu, ugrađuju se termostati

Značajke rada i lokacije pojedinih elemenata

Nosač topline, koji se grije na kotao, ulazi u glavni češalj dovodne cijevi i ulazi u radijatore kroz pojedine cijevi. Kako bi se osigurala ista zagrijavanje svih grijača, preporučljivo je koristiti cijevi otprilike iste duljine i promjera. Nakon toga, ohlađena rashladna tekućina teče kroz cijev za pražnjenje do drugog češlja za višestruke čahure i protječe natrag u kotlu.

Instalirani termostat kontrolira temperaturu vode i po potrebi povećava / smanjuje struju rashladnog sredstva kroz radijator, tako da se regulira temperatura u prostoriji.

Grijanje kolektora će raditi stabilno samo pod određenim uvjetima:

• Potrebno je instalirati ekspanzijski spremnik, što će nadoknaditi povećanje volumena rashladnog sredstva tijekom zagrijavanja.

Obratite pažnju! Minimalni volumen spremnika za ekspanziju mora biti jednak 10% volumena rashladnog sredstva u sustavu grijanja.

• cirkulacijska crpka nalazi se na povratku;
• Optimalno mjesto za ekspanzijski spremnik je cijevni dio ispred cirkulacijske crpke.

Ugradnja sustava grijanja kolektora

Konvencionalno, cijeli proces instalacije može se podijeliti u tri faze: polaganje i pričvršćivanje cijevi na podu prostorije, postavljanje kolektorske kutije i spajanja cijevi na češljeve.

Upute za obavljanje posla izgledaju ovako:

• prvo se priprema baza - beton se čisti i izravnava;
• zatim se nanosi sloj hidroizolacije, a traka se lijepi duž perimetra prostorije, što će ugurati ekspanziju betonskog estriha;

Obratite pažnju! Ako je pod u sobi drvena, onda se cijevi jednostavno mogu staviti pod daske, što će uvelike olakšati rad.

• zatim slijedi vodonepropusni sloj;

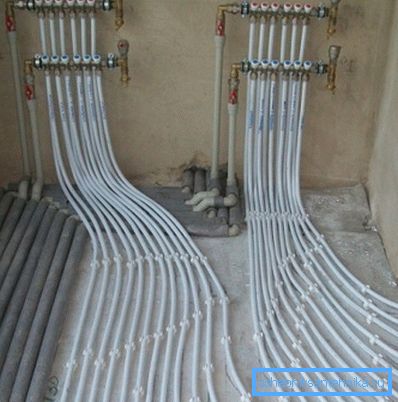

• na njemu položi uobičajenu metalnu gazu i na njega se pričvršćuju cijevi žicom ili posebnim isječcima. Prilikom priključivanja cijevi na žičanu mrežu treba ostaviti mali razmak;

• zatim slijedi ispunjavanje poda. Ovom metodom polaganja cijevi, tijekom transporta rashladnog sredstva na radijator djelomično će raditi na podu grijanja u sobi.

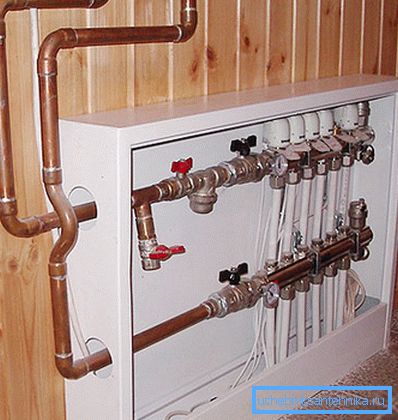

Što se tiče kolektorskog ormarića, a zatim za privatnu kuću, možete odabrati ili zidne ili podne modele, kao i opcije ugrađene u zid. U načelu, to ne utječe na učinkovitost grijanja na bilo koji način, stoga se mora odlučiti na temelju praktičnosti pristupa kolektora.

Pod modelom ormara ugrađenih u zid, poželjno je osigurati nišu u fazi projektiranja kuće. Bez obzira na vrstu, ormarić se također mora pričvrstiti na zidove sa sidrama ili samoreznim vijcima (u drvenoj kući), zbog toga su posebne oči predviđene za dizajn ormara.

Manipulirani češalj

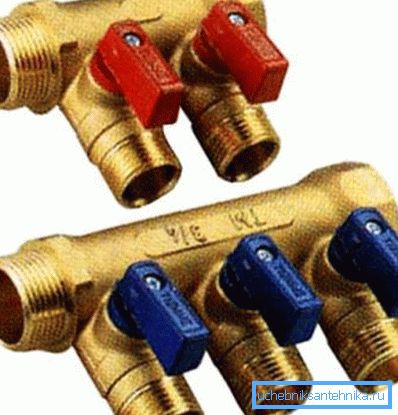

Odabir prikladnog češlja za grijanje kolektora je jednostavan. Uređaj je jednostavan, stoga, prije svega, morate paziti na materijal.

Kupljeni uređaji mogu biti:

• s čeličnim kućištem i granama;
• s kućištem od lijevanog željeza;
• s plastičnom kutijom.

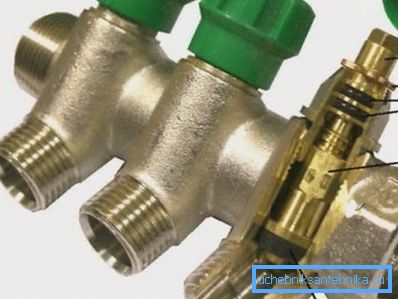

Prednost treba dati kalupljenim kalupima, čak iu slučaju značajnog pada tlaka, kućište neće dopustiti protok. Što se tiče priključka dovodnih i povratnih cijevi, čak iu najjednostavnijim modelima, utičnice su navojene, što uvelike pojednostavljuje instalaciju.

Grijanje kolektora može se organizirati bez kupnje češlja, moguće su 2 mogućnosti:

• s upotrebom zavarivanja - s gledišta gospodarstva vrlo je kontroverzna opcija. Prvo, nije svatko zna kako raditi sa strojem za zavarivanje, a drugo, kvaliteta šavova ne može biti zajamčena. U slučaju nepotpunog propuštanja. Osim toga, potrebno je kupiti nedostajuće pojačanje, kao rezultat toga, štednja će biti skromna;

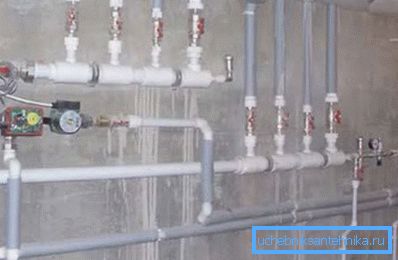

• Pa, većina proračunskih opcija je iz PP plinovoda. U ovom slučaju, češalj sličan je nizu češera povezanih u seriju s utikačem na kraju. Od alata trebate samo uređaj za lemljenje PP cjevovoda. Takav kolektor će imati sve slabosti polipropilenskog cjevovoda, osobito smanjenje snage na visokoj temperaturi rashladnog sredstva.

sažimanje

Sustav grijanja kolektora može se nazvati idealnim u pogledu učinkovitosti. Neovisna opskrba rashladnom tekućinom na svakom radijatoru omogućuje vam postizanje idealne mikroklime u svakoj sobi kuće. Veliki je, u usporedbi s tradicionalnim sustavima grijanja, nešto što drži rast popularnosti ovog tipa stambenog grijanja, ali ako to dopušta proračun, idealno je grijanje pomoću kolektorske sheme.

Video se fokusira na dizajn češlja.
