Sustavi grijanja: pregled popularnih shema i značajki

Čini se, što može biti teško u izgradnji klimatske mreže? Prema većini, to je točka grijanja sustava grijanja ili pojedinačnog kotla koji zagrijava tekućinu za prijenos topline. Zatim vode ili antifriz kroz cijevi ulaze u radijatore, gdje se odvija sekundarna izmjena toplinske energije sa zrakom u prostoriji.

Ali iza vanjske jednostavnosti postoje vrlo složena inženjerska rješenja, čiji priručnik za održavanje i održavanje traje više od desetak stranica.

Metode zagrijavanja rashladne tekućine

Središnje toplinske točke

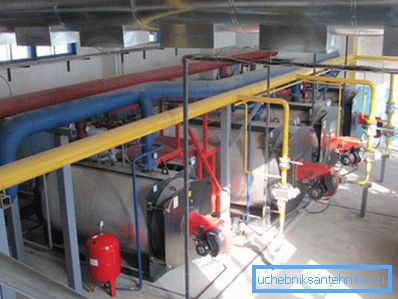

Uz pomoć centraliziranih kotlova zagrijava se nosač topline, koji se zatim dostavlja stanovnicima gradskih stanova. Također se takav tip grijanja ponekad organizira u vikend naseljima.

Klimatski sustavi s centraliziranom vodom imaju sljedeće značajke:

• oprema za grijanje nalazi se u posebno opremljenoj zgradi i zagrijava vodu namijenjenu velikom broju potrošača;
• za isporuku tekućine primateljima koriste se toplinski vodovi, koji se obično nalaze u podzemnim kanalima;
• Usklađivanje svih parametara rashladnog sredstva (temperatura, tlak, fizički i kemijski sastav, brzina vode) također je centralizirano, krajnji korisnik ih ne može utjecati.

Samostalne instalacije

U takvim sustavima zagrijavanje vode, koje se zatim šalje radijatorima, obavlja se individualno za svaki stan ili kuću. U tu je svrhu instaliran vlastiti kotao za grijanje. Možete ga odabrati sami, na temelju snage i vrste goriva.

Postoje sljedeće vrste:

1. plin. Najčešća opcija. Koristi se prirodni plin koji se isporučuje kroz crijevo ili se pohranjuje u plinskim cilindrima ili plinski nosilac. Sustav grijanja s plinskim kotlom jedan je od najisplativijih, ali samo ovlašteni stručnjaci mogu instalirati i održavati takvu opremu.

1. Kruto gorivo. Izvrsna i jeftina opcija za kuće u kojima glavni vodovod nije doveden. Gorivo je drvo, lignit, treset i tako dalje. Postoje čak i jedinice koje djeluju na biomasu. Pomoću njihove pomoći možete organizirati najsuvremenije grijanje.

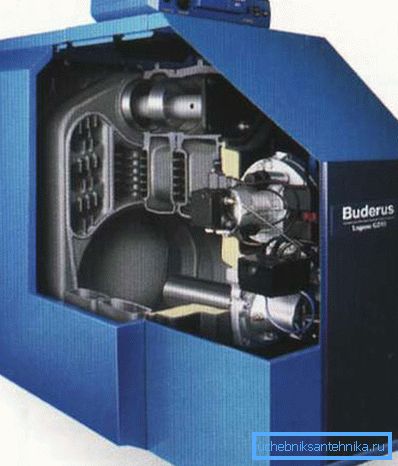

2. Gorivo. Sustavi grijanja, koji uključuju kotao s tekućim gorivom, rade potpuno autonomno i ne zahtijevaju povremene ljudske intervencije za opterećenje gorivom. Jedini nedostatak je visoka cijena dizelskog goriva i potreba za prostranom opremom za pohranu dizelskog goriva.

1. električna. Također se može koristiti za zagrijavanje rashladne tekućine. Imaju izvrsna svojstva potrošača i tehničke karakteristike. Ali gorivo - struja - preskupo je jer sustav grijanja neće biti ekonomičan.

Uglavnom se električne jedinice koriste kao dodatna ili sigurnosna oprema.

Obratite pažnju! Za veće kuće ili poslovne zgrade može se instalirati bifilarni krug grijanja, koji ne uključuje jedan, već dva kotla koji služe različitim konturama klimatizacijske mreže.

Također je u tijeku inženjering klimatskih sustava koji koriste alternativne izvore energije. Najviše obećavajuće termosifonsko grijanje pomoću sunčeve svjetlosti.

Međutim, razvoj opreme je na takvoj razini da je nemoguće koristiti te uređaje kao osnovne. Generirana toplinska energija nije dovoljna kako bi kuća bila topla.

Načini postavljanja cijevi

Nakon što ste se bavili bojlerom, možete nastaviti s izborom izvedbe cijevi. Ovdje bi se trebale pojaviti poteškoće.

Postoje tri glavne vrste:

1. Jednostruka cijev U tom slučaju, duž ruba prostorije, postavlja se prtljažnik u koji se pokreću baterije. Instalacijska shema potonjeg može biti sekvencijalna (struja rashladnog sredstva prolazi kroz svaki element grijača, nema nikakav drugi način) i paralelna (voda teče kroz cijev i ulazi u baterije pomoću odvodnih kanala koji idu na ulaz i izlaz hladnjaka).

1. Dvije cijevi. Ovdje se postavljaju dva kanala - jedan za opskrbu toplom vodom, drugi za vraćanje rashladne tekućine na opremu za grijanje. Fleksibilniji sustav koji vam omogućuje precizno podešavanje temperature u prostorijama i omogućuje popravak ili promjenu radijatora bez zaustavljanja rada cijelog sustava grijanja.

Program s dvije cijevi ima dvije vrste:

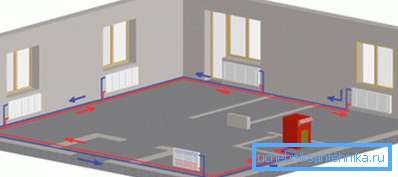

• zvučni sustav grijanja - u ovom slučaju par linija ide u zadnju sobu, gdje je spojen s skakačem;

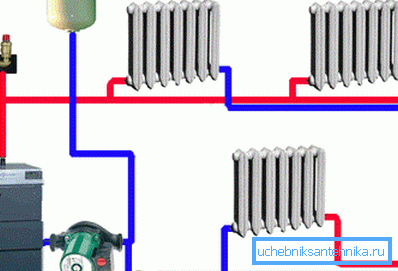

• povezani sustav grijanja - mrežni vod s rashladnom tekućinom zaobići sve prostorije i vraća se u kotlu.

Drugi tip je poželjan: manje količine materijala bit će potrebne za njegovu proizvodnju.

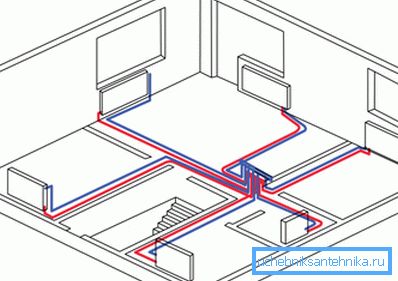

1. cjevovod. Rashladno sredstvo se isporučuje kolektoru koji ga razdvaja svaku bateriju zasebno. Najfleksibilniji sustav, ali instalacija zahtijeva previše novca.

Problemi s grijanjem i njihova rješenja

Opći kvarovi i rutinsko održavanje

Kao i vaš omiljeni Daewoo Nexia ili Toyota Prado, mreža za grijanje zahtijeva periodično održavanje.

Pored planiranih tehničkih radova, sustav grijanja može uspjeti iz nekih nepredviđenih razloga:

• spremnik za ekspanziju ili tzv. puferski kapacitet je depresiviziran ili zahrđao;
• hidraulični šok, nastao u sustavu grijanja, uništit će radijatore;
• nastaje velika propusnost, koja može prouzročiti emitiranje ili potpuno pražnjenje cijevi za grijanje;
• kao rezultat vanjskog fizičkog udara, cijev ili radijator će biti oštećeni i tako dalje.

Obratite pažnju! Ako se kvar dogodi u kotlu za grijanje (posebno plin), ni u kojem slučaju ne trebate sami popraviti. Čak i ako su kontroleri ili termometar jednostavno propali, brtvilo se isušilo ili su počeli pustiti kroz gel brtve na mlaznicama, potrebno je potražiti pomoć stručnjaka. Upute za uporabu opreme za grijanje izravno zabranjuju neovlašteno ometanje rada uređaja.

Kako bi se izbjegli problemi tijekom rada sustava, poželjno je da projektiranje ili rekonstrukcija, kao i puštanje u pogon provodi specijalni tim vodoinstalatera. Na kraju rada, oni će izraditi čin prihvaćanja i čin inspekcije sustava, koje ćete morati potpisati, pružiti vam crtanje i putovnicu klimatske mreže, te će također dati jamstvo za obavljeni rad.

U slučaju nesreće, ako poplave susjedi, a ispitivanje dokazuje da je do pogreške došlo zbog pogrešaka ugradnje, tvrtka-izvođač radova će nadoknaditi štetu. Razlog za podnošenje tužbe sudu bit će gore navedeni dokumenti.

Neovisna instalacija je također poželjna provesti pod nadzorom iskusnog stručnjaka koji je već bio uključen u grijanje. Osim toga, ne morate uštedjeti novac za kupnju materijala, uzmite samo kvalitetne cijevi.

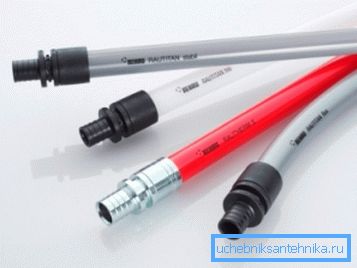

Na primjer, dobro dokazani dijelovi koji se prodaju pod zaštitnim znakom Rehau. Iako je njihova cijena vrlo visoka, to je izvrstan izbor koji vas neće razočarati.

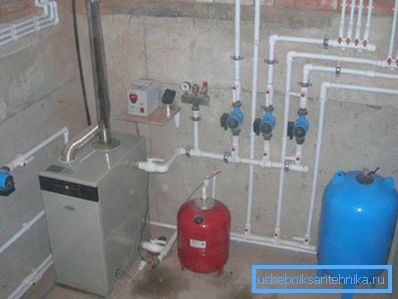

Rutinsko održavanje sustava grijanja može se obavljati samostalno. Najčešći problemi i rješenja navedeni su u donjoj tablici.

Savjet! Mnogi vlasnici autonomnih mreža pitaju se što popuniti grijanje. Najčešće voda djeluje kao nosač topline, rjeđe - poseban antifriz. Ako želite uštedjeti, upotrijebite vodu.

Međutim, prije toga je poželjno ga omekšati uz pomoć posebne opreme ili rješenja. To će pomoći da se izbjegne nastajanje razmjera na cijevima i povećati vrijeme između ispiranja sustava.

Sustav depresije

Najveća količina problema tijekom rada grijaćih mreža uzrokovana je kršenjem nepropusnosti cijevi, spojnica, slavina, radijatora i druge opreme. Točka ovdje nije toliko u otklanjanju poteškoća nego u tome kako pronaći curenje.

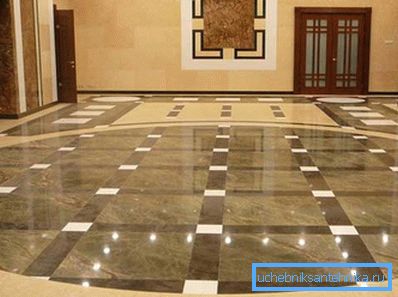

Ako su cijevi otvorene, samo se morate boriti s baterijskom svjetiljkom i izvršiti reviziju. Ali što učiniti ako se protok i povratni tok prerušu ispod estriha, a na njoj se također postavljaju mramorne ploče na kojima je potrošen ogroman novac?

Ovdje možete dati samo jedan savjet - trebate se zaštititi od propuštanja čak i pri instalacijskoj fazi. Zbog toga je poželjno koristiti posebne cijevi (metal-plastika ili načinjene od umreženog polietilena) i paziti da nijedan spoj nije napunjen betonom.

zaključak

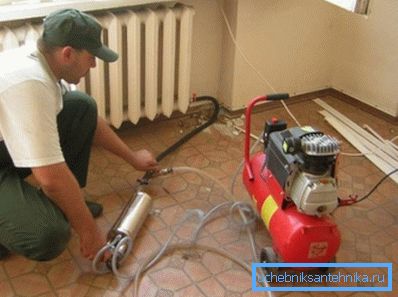

Periodično čišćenje i hranjenje sustava grijanja, uklanjanje propuštanja i servisiranje kotla omogućit će vam značajno povećanje životne klimatološke mreže vašeg doma. Detaljnije s redoslijedom rada inženjerskih mreža stambene zgrade, možete naučiti iz videa u ovom materijalu.
