Sustavi grijanja vode: kako dizajnirati kvalitetnu klimatsku

Moderni inženjeri za grijanje znaju mnogo načina da zagrijavaju domove. Ugodnu temperaturu u kući mogu stvoriti ventilatori topline, električni konvektori, tradicionalne peći na drva i tako dalje. No najisplativiji i najiskusniji su sustavi za grijanje vode s bojlerom i radijatorima.

Nastavljajući čitanje, naučit ćete mnogo korisnih informacija o vrstama tih inženjerskih mreža i osobitostima njihove instalacije ručno.

Sustav za zagrijavanje vode - najpopularniji način uređenja kućnog grijanja

Vrste vodoopskrbnih mreža

Učinkovitost klimatizacijskog sustava stana ili kuće ovisi ne samo o snazi ​​grijaće jedinice ili koeficijentu prijenosa topline radijatora. Jednako je važno kakav je tip cjevovoda odabran za isporuku rashladne tekućine, kako se protok tekućine i mnogi drugi parametri organiziraju.

Postoje mnoge vrste grijanja vode, koje se razlikuju u određenim značajkama

Podrobnije i detaljnije razvrstavanje sustava za grijanje vode ovisno o različitim kriterijima navedeno je u tablici.

pogled opis
Autonomijom
zavisan Rashladno sredstvo se zagrijava u centraliziranoj kotlovnici i ulazi u grijaće radijatore uz pomoć glavnih cjevovoda. Ova vrsta grijanja instalirana je u svim gradskim stanovima starih zgrada.
nezavisni Grijaća jedinica je instalirana u samom stanu. Zagrijava vodu koja teče kroz cijevi radiatorima, gdje se topline izmjenjuje zrakom. Zatim se ohlađena tekućina vraća natrag do grijača kroz povratnu cijev i počinje sljedeći ciklus. Slični sustavi grijanja opremili su veliku većinu privatnih kuća.
Kontaktom s okolinom
otvoreno Takav sustav grijanja vode instaliran je u privatnim kućama opremljenim kotlovima s krutim gorivima starog dizajna. Međutim, sada je. Posebnost razmatrane inženjerske mreže je da rashladno sredstvo cirkulira kroz cijevi bez pretjeranog pritiska. Dio sustava grijanja je otvoreni spremnik za ekspanziju, koji je fiksiran na najvišoj točki.
zatvoreno Koristi se zatvoreni ekspanzijski spremnik zatvorenog tipa, instaliran u kotlovnici na povratnoj cijevi. Sustav grijanja pumpa se s tekućinom pod pritiskom. Za privatne kuće taj pokazatelj je jednak 1 atmosfere, u ovisnim mrežama za grijanje s centraliziranom opremom rashladne tekućine, tlak može doseći do 6 atmosfera.
Prema načinu organizacije tekućine rashladne tekućine
gravitacija Sustavi grijanja vode, pri čemu je cirkulacija vode prirodno zbog razlike u tlaku i gustoći. Masa zagrijane vode je manja, pa se prisilno izvlači na gornju točku sustava. Zatim se hladi, prolazi kroz radijatore, dajući im toplinsku energiju. Nakon toga povratna cijev, koja se nalazi na padini, vraća u kotlu.
obavezan U ovom slučaju, jedan od elemenata klimatske mreže je cirkulacijska crpka. Takvi sustavi su učinkovitiji i ekonomičniji. Kod instalacije nije nužno promatrati obveznu pristranost cijevi. Jedina minus je ovisnost o grijanju o raspoloživosti električne energije. Bez nje, crpka neće raditi (kao, doista, bilo koji od modernih kotlova).
Po broju cijevi koje hrane i ispuštaju rashladno sredstvo
Jednostruka cijev U svim prostorijama prsten se postavlja iz cijevi u koju se grijači ugrađuju paralelno ili sekvencijalno. Prednosti uključuju jeftinost, nedostatke - složenost popravka i nemogućnost precizno reguliranja temperature u različitim sobama kuće.
Dvostruka cijev Takav sustav grijanja, kao što to ime implicira, ima dvije cijevi: jedan se isporučuje, jedan se uklanja, drugi se uklanja. Prednost je mogućnost regulacije temperature u radijatorima uz pomoć termostata i lakše popravke (blokirajući pristup vode na jednu bateriju, nećete ometati njegovu struju u drugim radijatorima). Međutim, cijena njegove proizvodnje će biti veća - za instalaciju će trebati dvostruko više cijevi.
Putem polaganja cijevi
vertikala U takvom načinu grijanja, rashladno sredstvo se dovodi do gornjeg kata, nakon čega struji, prolazi kroz jedan radijator grijanja na svakom katu.
vodoravan Ovdje voda također teče prema gore kroz okomitu cijev, zatim iz njega izlazi vodoravni izlaz, kroz koji tekućina dopire do svih baterija smještenih na istom katu.
kombinirana Takav sustav grijanja vode ima elemente i prvog i drugog tipa.
Do nazočnosti mrtvog kraja
zastoj Ovom shemom, polaganje dovodne cijevi doseže najudaljeniji radijator, zatvoren je s kratkospojnikom s povratnom crtom kroz koji se voda vraća natrag.
prsten U ovom slučaju, dvije cijevi za rashladno sredstvo formiraju neku vrstu prstena, postupno prolazeći kroz sve prostorije i baterije. Takva se shema smatra učinkovitijom.
zračenje Rashladna tekućina teče iz kotao na kabinet kolektora, koji je povezan par cijevi (napajanje i pražnjenje) sa svakim radijatorom u kući. Na taj način možete vrlo precizno kontrolirati mikroklima u cijeloj zgradi iz jedne točke.
Neke vrste komunalnih mreža zahtijevaju različite električne opreme.

Obratite pažnju! Odabir odgovarajućeg sustava grijanja ovisi o velikom broju različitih čimbenika. To uključuje područje kuće, broj podova, promjer cijevi i tako dalje.

Izračuni i odabir prikladne sheme za sustave grijanja vode najbolje su prepustiti stručnom inženjeru. Izvršit će hidraulički proračun, bez kojeg se može zaboraviti normalan rad klime.

Proučimo više detalja o opisu sustava grijanja s prirodnom i prisilnom cirkulacijom.

Vrste grijanja metodom cirkulacije vode

Sustav gravitacije

Posebne značajke

Sustav prirodne cirkulacije tekućine u klimatskoj mreži djeluje isključivo zbog prirodnih zakona.

Shema je sljedeća:

  • kada se grije, voda postaje lakša i diže se na vrh sustava grijanja;
  • hlađenje, tekućina postaje gustoća i teža, zbog čega se spušta, istodobno zagrijava sobe.
Na fotografiji - načelo gravitacijskog sustava grijanja

Opisano grijanje bilo je djelotvorno samo ako je inženjerska mreža montirana na takav način da se osigura intenzivna cirkulacija tekućine u njemu. Inače, rashladna tekućina neće obavljati transportnu funkciju koja mu je povjerena i gubiti toplinu koju proizvodi instalirani kotao.

Prilikom gradnje i rada sustava gravitacijskog grijanja potrebno je ispuniti sljedeće uvjete:

  1. Ispravno izaberite promjer cijevi koji povezuju kotao s baterijama, izračunavaju hidraulički otpor, postavljaju ukupnu dužinu u vertikalnoj i horizontalnoj ravnini. Potrebni početni podaci mogu se dobiti iz popratne dokumentacije za klimatizacijsku opremu.
  2. Nemojte dopustiti pregrijavanje rashladnog sredstva. Voda može kuhati, zbog čega će se tlak u cijevima i radijatorima značajno povećati, što će dovesti do lomljenja. Da biste to spriječili, pomoćni spremnik, koji je instaliran na vrhu sustava, pomaže.
Takva kuća ne zagrijava s gravitacijskom mrežom za grijanje

Obratite pažnju! Bez obzira kako ispravno mislite, za zagrijavanje kuće više od 200 četvornih metara. metara ili montirati cjevovode dulje od 30 metara i osigurati da prirodna cirkulacija rashladnog sredstva ne radi. Bit će potrebno instalirati električne crpke, a to je već sustav grijanja s protokom prisilne vode.

Postupak ugradnje

Upute za projektiranje sustava gravitacijskog grijanja su jednostavne i sastoje se od sljedećih točaka:

  1. Najprije morate instalirati kotao. Iz očitih razloga, mora biti instaliran na najnižoj točki cjevovoda, gdje svi tekućina ohlađena od radijatora teče.
Kotao je glavni element sustava grijanja
  1. Od kotao se postavlja okomito uspravno. Što je ova cijev veća, učinkovitiji sustav grijanja će raditi. Najčešće, njezin kraj vodi do potkrovlja kuće.
  2. Otvoreni spremnik za ekspanziju postavljen je na vrh.. Ako je instaliran u potkrovlju, nemojte zaboraviti pažljivo izolirati spremnik kako biste izbjegli znatan gubitak topline i zamrzavanje tekućine. Membranski spremnik može se postaviti u kotlovnicu na povratnoj cijevi.
  3. Zatim se izvodi cijev.. Ovdje se mora osigurati da se na točki ispod kotla ne nalazi grijaći krug. Što je razlika visine veća, učinkovitiji je rad instalirane inženjerske mreže.
  4. Materijal cijevi može se slobodno odabrati.. Imajte na umu da ukoliko je instaliran kotao na kruta goriva u sustavu, rashladno sredstvo se može zagrijati na vrlo visoke temperature na kojima se ne mogu koristiti polimerne cijevi. U tom slučaju, preporuča se da ostanete na čeliku.
Vrlo je važno odabrati pravu cijev za sustav grijanja.
  1. U drugim slučajevima, plastika je prikladnija, budući da nisu osjetljivi na koroziju i imaju niži koeficijent hidrauličkog otpora.. Pobrinite se da su unutarnji dio cjevovoda i cijevi kotlova isti. Zabranjena je uporaba cijevi manjeg promjera.

Savjet! Nitko ne zabranjuje ugradnju ulaznih i izlaznih cijevi većeg promjera od mlaznice. Za gravitacijski sustav grijanja to je čak i korisno.

Sustav prisilne cirkulacije

Posebne značajke

Vjerojatno ste već shvatili da učinkovitost grijanja uvelike ovisi o brzini protoka rashladne tekućine kroz sve elemente sustava. Stoga su klimatskim mrežama s pumpama koje pumpaju vodu sada popularnije.

To su mali uređaji koji troše najmanje struje i rade gotovo tiho. Suvremene cirkulacijske crpke mogu mijenjati brzinu rotacije elektromotora zahvaljujući kojoj je moguće precizno kontrolirati količinu tekuće tople vode i, prema tome, temperaturu u prostorijama.

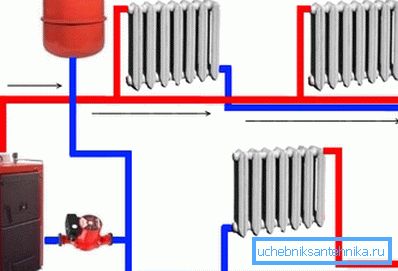

Shema grijanja s prisilnom cirkulacijom tekućine

Pumpa povećava učinkovitost opisanog klimatskog sustava, tako da će gorivo za održavanje normalne temperature u prostorijama biti manje.

Osim toga, rashladno sredstvo pumpa crpkom lakše je nadvladati hidraulički otpor. Prema tome, za instalaciju sustava grijanja možete koristiti cijevi manjeg promjera (ali ne manje od mlaznice kotla).

Postupak ugradnje

Raspored sustava grijanja s prisilnom cirkulacijom razlikuje se od ugradnje gravitacijske mreže u smjeru pojednostavljenja.

Posebno:

  1. Crpka je postavljena na povratnu cijev tako da tekućina koja ulazi ima najnižu moguću temperaturu.
  2. Kotao za grijanje može se postaviti na istu razinu kao i radijatori.
  3. Samo spremnik za ekspanziju membrane može biti dio sustava (često je već ugrađen u kotlu). Tako će tekućina u cijevi cirkulirati pod tlakom od 1-1,5 atmosfere.
  4. Pridržavajte se propisane nagibne cijevi SNiP u slučaju da nije potrebno.
Prije izrade sustava prisilne cirkulacije, potrebno je napraviti točne inženjerske proračune.

Kombinirani sustav grijanja

U izgradnji privatnih kuća često koriste takozvani kombinirani sustav grijanja. U tom slučaju cjevovodi, radijatori i kotlovi montirani su u skladu s pravilima gravitacijske mreže, ali cirkulirajuća crpka s obilaznicom (premosnica) postavljena je na povratnu cijev.

Time se osigurava djelotvornost grijanja čak iu slučaju privremenog prekida napajanja ili razbijanja cirkulacijske crpke.

Savjet! Svaka oprema mora biti spojena na cijevi kroz ventile. Također bi ventil ili premosni ventil trebali biti opremljeni zaobilaznicom. U tom slučaju možete rastaviti opremu za popravak ili zamjenu bez uklanjanja rashladnog sredstva iz cijevi.

Koristeći zaobilaznicu, možete ugraditi crpku u zastarjeli sustav gravitacije grijanja.

Na isti način modernizirani su zastarjeli sustavi grijanja. Vi samo trebate napraviti sidebar s pumpe i učinkovitost klimatskih mreža će se značajno povećati.

Vrste grijanja metodom distribucije cijevi

Jednostruka cijev

Takav sustav grijanja omogućava ugradnju jedne cijevi kroz koju se rashladna tekućina isporučuje na radijatore i vraća natrag u kotlu. U ovom prtljažniku radijatori za grijanje su spojeni u nizu ili paralelno, gdje se vrši izmjena topline.

Prednost takve sheme je jeftinost. Trebat će vam minimalni broj cijevi i raznih priključaka.

Ali ne možete nazvati učinkovit i prikladan sustav jer ima nekoliko značajnih nedostataka:

  • nemoguće je ručno ili pomoću termičkih ventila prilagoditi količinu rashladnog sredstva koja pada u svaku bateriju, stoga, da bi se postavila željena temperatura u svakoj pojedinačnoj prostoriji, neće raditi;
  • količina toplinske energije prenesena na radijatore će se smanjiti dok se baterije odmaknu od kotao, pa će najgore (niže) sobe biti zagrijane još gore.
Dijagram jednog sustava cijevi za grijanje

Zaobilaženje nekih ograničenja opisanog sustava postavljanjem zaobilaznice - cijevi za zaobilaženje - spaja izravno ulaz i izlaz hladnjaka. U tom slučaju, otvaranje i zatvaranje zapornih i regulacijskih ventila, ne samo da možete postaviti ugodnu temperaturu baterije, nego i napraviti (ako je potrebno) rastaviti i popraviti bez zaustavljanja rada cijele mreže za grijanje.

Dvostruka cijevna okomica s nižim ožičenjima

Glavna razlika između jednocjevnog izgleda i dvoslojnog rasporeda je prisutnost dvaju cjevovoda: prvi se dobiva s toplom tekućinom za prijenos topline na radijatore, druga voda se ispušta i vraća natrag u kotlu.

Zahvaljujući ovoj shemi, moguće je regulirati količinu tekućine koja ulazi u svaku bateriju i postizanje najugodnije temperature u prostorijama.

Dvostupanjski sustav grijanja s nižim ožičenjima

Jedna od mogućnosti je dvocjevni sustav s vertikalnim usponskim i donjim rasporedom dovodnih cijevi.

Njegove značajke su sljedeće:

  1. Na najnižoj razini sustava iz kotla za grijanje položili su cjevovodi priključeni na uređaj za grijanje.
  2. Iz tih autoputa, oni odriču uspone koji podižu rashladno sredstvo na najvišu točku sustava i isporučuju ga na radijatore za grijanje na svakom katu.
  3. Zatim, kroz drugu cijev, ohlađena tekućina se vraća za ponovljeni ciklus grijanja.

Nedostatak takvog rješenja je opasnost od emitiranja sustava.

Potrebno je osigurati uređaje za uklanjanje zraka iz cijevi i radijatora:

  • zračna cijev koja se diže na vrh sustava;
  • otvoreni tip ekspanzionog spremnika ili dijafragme s posebnim zračnim ventilom;
  • Mayevskyove dizalice postavljene na vrh svake baterije.

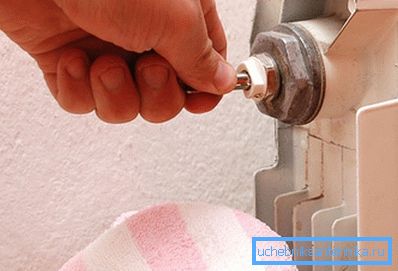

Mayevskyova dizalica pomoći će izbjeći emitiranje sustava grijanja

Dvostruka cijevna okomica s gornjim ožičenjima

U tom slučaju, raspodjela tekućine događa se na najvišoj točki sustava - u potkrovlju ili pod stropom gornjeg kata. Rashladno sredstvo se isporučuje vertikalnom cjevčicom, a zatim kroz vodoravne cjevovode ulazi u akumulatore.

Ovdje je također potreban ekspanzijski spremnik, no bolje je koristiti hermetički ventil tako da se može povećati pritisak vode nego povećati učinkovitost grijanja.

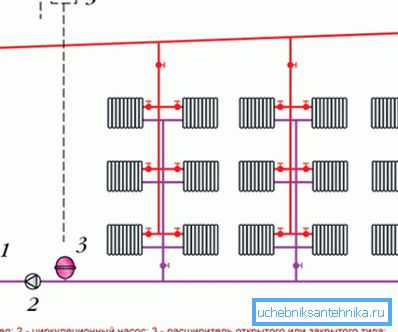

Shema grijanja s gornjim ožičenjima

Dvostruka cijev vodoravna

Ova vrsta distribucije tekućine kroz cijevi najčešća je u izgradnji privatnih kuća i vikendica. Posebnost je ovdje da, kako bi se osigurao protok vode, neophodno je instalirati cirkulirajuću pumpu, jer neće biti moguće postići željenu brzinu kretanja vode na prirodan način.

Radijatorska shema cijevi za grijanje

Cijevi se postavljaju prema jednoj od nekoliko shema:

  1. zastoj. Prednost ove metode je prilično ekonomična upotreba cijevi. Minus - značajna duljina sustava, što komplicira točnu prilagodbu.
  2. istovremen. U takvom sustavu duljina kruga grijanja je kraća, što im olakšava prilagodbu. Međutim, troškovi kupnje cijevi i instalacijskih radova znatno se povećavaju.
  3. cjevovod. U ovom slučaju, svaki radijator je povezan preko cijevi na dva umetka - napajanje i pražnjenje. Najučinkovitija mreža, ali je cijena instalacije veća od svih ostalih. Osim toga, trebate osigurati skrivene polaganje cijevi, jer nije estetsko postaviti takav broj uz zidove.

zaključak

Kao što možete vidjeti, postoji ogroman izbor različitih opcija za uređenje klimatskog sustava. Izbor željene sheme ovisi ne samo o vašoj želji i količini novca, nego io sposobnostima inženjeringa. Stoga tehnički proračun klimatskih mreža je tako važan.

Ovaj je problem posvećen videozapisu u ovom materijalu.
