Sve što trebate znati o električnom krovu za grijanje s

Po trošku, električno grijanje je inferiorni samo za plin, a ujedno i mala sela elektrificirana su u našoj zemlji, ali stvari nisu tako dobre s plinifikacijom, što objašnjava veliku popularnost električnih kotlova za grijanje. Mnogi proizvođači pojednostavljuju zadatak potrošačima i opskrbljuju kotao s dodatnom opremom, uključujući cirkulacijsku pumpu.

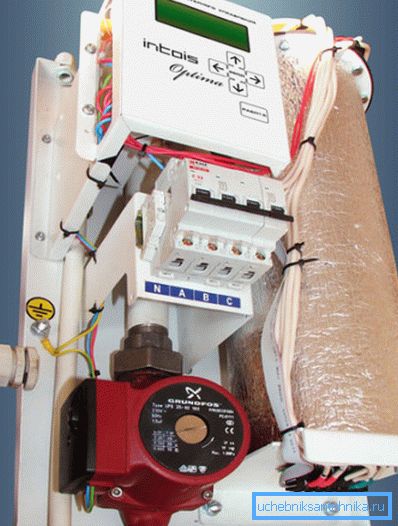

Proizvođač je opremio električni kotao s pumpom

Vrste električnih kotlova

Kotlovi se mogu klasificirati prema načinu grijanja vode, a crpka za grijanje može se instalirati u uređaj bilo koje vrste.

Odabiremo takve klase kotlova kao:

  • uređaji u kojima se grijaće vode griju. Takvi električni grijaći kotlovi su prilično prostrani i ako je voda tvrda, tada će ljestvica brzo pokriti grijaći element. Smatraju se najjednostavnijima u gradnji;

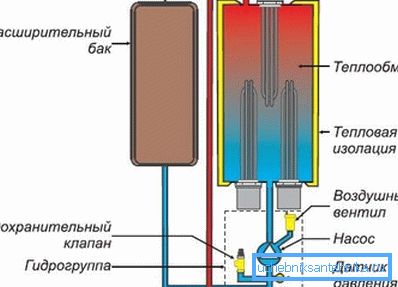

Raspored kotla s elementima grijanja
  • indukcija - oni koriste fenomen elektromagnetske indukcije. Grijaći element je uobičajena indukcijska svitak - na čeličnoj jezgri (koja je u cijevi dielektrične) žice oštrice, kroz koju prolazi električna struja. Kada se kotao uključi, struja koja prolazi kroz struju navijanja izaziva pojavu struje u jezgri, što dovodi do zagrijavanja čelične šipke;
Indukcijski kotao je mali
  • elektrodni kotlovi - mogu raditi isključivo s vodom, jer je sastav rashladnog sredstva važan. Voda je u načelu redoviti dirigent s prilično velikim otporom. U njemu se spuštaju dva vodiča kroz koji se mijenja izmjenična struja, voda se, kao i svaki drugi vodič, zagrijava. Uređaji ovog tipa nisu opremljeni cirkulacijskim pumpama.

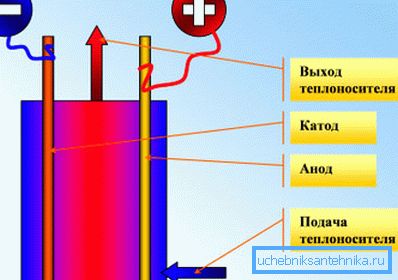

Krug kotla za elektrodu

Što se tiče cirkulacijske crpke i ekspanzijskog spremnika za sustav grijanja, moguće su sljedeće mogućnosti postavljanja ovih elemenata:

  • crpka i spremnik nalaze se u kućištu kotla - takvi su modeli obično poželjni ako se kotao nalazi u kući, a ne u zasebnoj sobi;
Izmjenjivač topline i crpka nalaze se u istom kućištu.
  • crpka se može pomicati izvan kućišta, što ne utječe na učinkovitost rada.

Električni kotlovski uređaj i instalirana dodatna oprema

Unatoč činjenici da modeli električnih kotlova mogu biti navedeni više od desetak, dizajn općenito ostaje nepromijenjen.

Kotlovi za električno grijanje s pumpom sastoje se od takvih jedinica (popis je dan za tipičan model grijaćeg elementa):

  • izmjenjivač topline je volumetrijski spremnik s vodom u kojemu su uronjeni grijači, spremnik mora nužno imati tvorničku izolaciju;

Obratite pažnju! Namještanje rada kotla za grijanje je zbog uključivanja različitih brojeva grijaćih elemenata. Dakle, da biste smanjili snagu automatizacije samo isključite neke od njih.

  • Hidrograf uključuje pumpu za cirkulaciju, mjerač tlaka, ventil za ispuštanje zraka iz sustava i sigurnosni ventil;
  • Spremnik za proširenje - potrebno je nadoknaditi promjenu volumena rashladnog sredstva tijekom zagrijavanja.

Obratite pažnju! Cirkulacijska pumpa mora se nalaziti na cjevovodu koji dovodi ohlađenu rashladnu tekućinu natrag u kotlu. Ako ga stavite na cijev za davanje, tada će visoka temperatura značajno smanjiti trajnost.

Više o odabiru kotla i njegovoj instalaciji

Moć modernih električnih kotlova varira u širokom rasponu. Na prodaji možete pronaći oba kompaktna modela čija snaga ne prelazi 6 kW, kao i stvarna "čudovišta" čija snaga prelazi 100 kW. Jasno je da se takvi uređaji koriste za zagrijavanje velikih površina - oni se ne koriste u privatnoj konstrukciji.

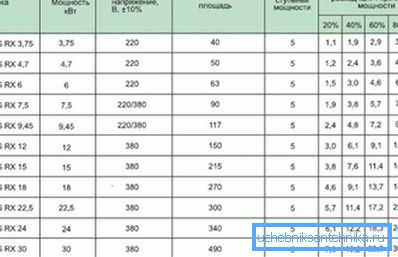

Karakteristike WARMOS kotlova

Izbor snage kotla

U općem slučaju, odabir snage svakog kotao se provodi na temelju gubitka topline u stanu (ili kući), uzimaju se u obzir i klimatske značajke područja, vrsta izolacije itd. Drugim riječima, izračun se temelji na činjenici da je u prostorijama gubitak topline kroz prozore i ograde dizajni su bili uravnoteženi protokom topline od radijatora.

S dovoljnim stupnjem točnosti potrebna snaga kotla može se odrediti približnom ovisnošću. S obzirom na to da su svi moderni kotlovi opremljeni termostatima, eventualno lagano nadoplatu nije kritično. Da, i cijena se ne mijenja mnogo ako osiguravate i uzmete kotao nešto snažnije od primljenih izračunavanjem.

Potrebna snaga se određuje pomoću ove ovisnosti u formuli W_k = (S • W_ud) / 10,

takve oznake se prihvaćaju:

  • Wu = snaga kotla, kW;
  • S - ukupna grijana površina, m2;
  • Wotkucaja - specifična snaga, za tople regije može se uzeti jednak 1,0, za središnji - 1,1 - 1,15, za sjever - najmanje 1,2 dolara
  • 10 - faktor pretvorbe.

Ako koristite predloženu formulu, zatim za grijanje privatne kuće s površinom od, na primjer, 160 m2, koji se nalazi u središnjem dijelu Ruske Federacije treba kotao sa snagom W_k = (160 • 1.1) / 10 = 17.6? 18 kW.

Rezultat je bio vrlo blizu vrijednosti koje su preporučili sami proizvođači. Dakle, za površinu od 150 m2 preporučeni 19-kilovatni kotao, izračun je davao skoro istu vrijednost.

Preporučene vrijednosti napajanja ovisno o grijanom području

Navodi se najjednostavniji primjer - prikladan je za izračunavanje snage kotlova s ​​jednim krugom. Za odabir uređaja s dva kruga, morate uzeti u obzir potrošnju energije za grijanje vode za potrebe opskrbe toplom vodom (vruća voda).

Zahtjevi ožičenja

Ozbiljna prepreka za instaliranje kotao s vlastitim rukama može biti da morate imati najmanje minimalno znanje o elektrotehnici. Konkretno, morate razumjeti da se svaki kotao ne može priključiti na konvencionalnu mrežu napajanja.

Obratite pažnju! Najbolja opcija može se smatrati kao polaganje pojedinačne linije za napajanje kotla. Ako tehnički nije moguće to učiniti, onda je bolje napasti i ne povezivati ​​uređaje s kapacitetom većim od 6-7 kW u normalnu mrežu.

Općenito, radni napon električnog kotla 220V nalazi se samo u uređajima s relativno niskom snagom. Ako je sustav grijanja namijenjen privatnoj kući, vjerojatno će se koristiti kotao s kapacitetom od oko 16-20 kW ili više. To znači da morate to napajati odvojeno.

Obratite pažnju! Kotlovi s kapacitetom većim od 6 kW opremljeni su višenamjenskim sustavom kontrole snage. U prijelaznim razdobljima (jesen-zima, zimsko-proljeće) to smanjuje troškove električne energije za grijanje s vremena na vrijeme.

Zanemarivanje odabira presjeka ožičenja će dovesti do zagrijavanja kabela. Kao rezultat toga, izolacija se može rastopiti i moguće posljedice takvog razvoja ne mogu se precizno identificirati kao pozitivne.

Upute za odabir promjera žice vrlo su jednostavne. Možete koristiti približnu ovisnost prema kojoj će struja od 1 A zahtijevati dio žice s površinom od 1 mm2.

Približan odnos između područja napajanja i kabelskog vodiča

Na primjer, potrebno je odrediti minimalne veličine žice za spajanje kotača od 6 kW, priključak se vrši na normalnu mrežu od 220 V. Uzimajući u obzir tu ovisnost, izračun će se provesti pomoću formule S = W_k / (U • I)

u formuli se koristi sljedeća notacija:

  • S = područje vodiča, mm2;
  • U, I - napon i struja, respektivno.

U razmatranom primjeru, poprečni presjek vodiča trebao bi biti S = 6000 / (8 • 220) = 3.41? Mm ^ ^ 2.

Ovaj se pristup smatra prilično približnim. Štoviše, takav faktor kao npr. Materijal vodiča se ne uzima u obzir, a to također utječe na maksimalno dopušteno strujno opterećenje. Za odabir kabela za snažnijeg kotla preporuča se točniji izračun.

U ovom slučaju, upute za izračun bit će malo složenije:

  • Prvo morate utvrditi jačinu struje za svaku fazu. Izračun se provodi prema formuli I = W_k / (U_l • v3),

gdje je ul - linearni napon, 380 V u našem slučaju;

  • u skladu s GOST 16442-80 odabire se sekcija vene. U ovom slučaju, potrebno je uzeti u obzir koji se metal koristi - aluminij ili bakar, kao i način polaganja kabela - iznad ili pod zemljom.
Vrijednosti maksimalnih struja ovisno o području poprečnog presjeka vodiča

Uzmite u obzir izračun primjer za 3-fazni kotao s kapacitetom od 22 kW, priključak će se izvršiti pomoću 3-jezgrenog kabela.

Izračun se provodi prema predloženoj metodi:

  • odrediti trenutnu jačinu I = 22000 / (380 • v3) = 33,43 A.
  • prema GOST 16442-80, odabran je dio jezgre, moguće su 2 mogućnosti. Ako se koristi bakar, ima presjek od 4 mm2 vrlo pogodna, jer će dopušteno strujno opterećenje biti 37 A, tako da će ostati i mala margina. Kod aluminijskih jezgara potrebno je povećati poprečni presjek jezgre na 6 mm.2 - dopušteno strujno opterećenje u ovom slučaju također će biti 37 A.

Posljednje što se mora učiniti jest pokupiti osigurač odgovarajuće snage. Jednostavno možete upotrijebiti odgovarajuće tablice u kojima je za svaku vrijednost snage kotla označena površina poprečnog presjeka jezgre i snaga automatskog osigurača. Za naš primjer, namjestite automatski 35A.

Podaci za odabir osigurača ovisno o snazi ​​kotla

Sigurnosni zahtjevi

Kotlovi za električno grijanje s pumpom zahtijevaju posebnu pažnju u fazi napajanja.

Razmislite o sljedećem:

  • snaga automatskog osigurača bi trebala malo nadmašiti maksimalni napon tijekom rada kotla;
  • potrebno je spajanje uzemljenja. Uzemljenje trećeg ili petog stambenog kabela;
  • žica N (nula radi) spojena je na štitnu priključnu kutiju (nula bus);
  • uzemljenje (PE-žica na dijagramu) povezana je s odgovarajućom sabirnicom (označena kao "Zemlja").

Obratite pažnju! Česta pogreška prilikom povezivanja je da ljudi zbunjuju N i PE žice. Zato u ovom trenutku trebate obratiti posebnu pozornost.

Fotografija pokazuje ispravan spoj žica.

Električni kabelski svežanj

Cjevovoda podrazumijeva cijeli proces povezivanja od A do Z, to jest ne samo napajanje kotla, nego i ugradnja svih elemenata sustava grijanja (ekspanzijski spremnik, cirkulacijska crpka, filtri, zaštitna skupina itd.).

Na fotografiji je dovršen priključak električnog kotla.

Za dodatnu fleksibilnost u reguliranju grijanja možete koristiti sklop s mikserom. Zbog toga se temperaturni pogon može podesiti ne samo mijenjanjem snage kotla, već i zbog miješalice s servo pogonom.

Pri postavljanju kotla treba slijediti sljedeće preporuke:

  • poželjno ga je ukloniti što je dalje moguće od vodoopskrbnog sustava, električni kotao se postavlja samo na suho mjesto, to se radi kako bi se izbjegao kratki spoj;
  • kompaktni kotao može se postaviti na zid, u tom slučaju koriste se klinovi ili sidreni vijci. Podni modeli su također popularni, mogu biti ograničeni na jednostavnu poziciju dielektrične, naravno, baza mora biti glatka;

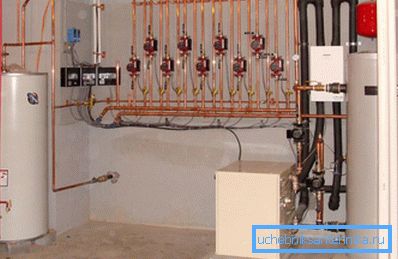

Podni kotao je montiran na malom postolju.
  • zatim nastavite izravno na priključivanje na sustav grijanja. Naravno, vodoopskrba u trenutku ugradnje je zaustavljena. Samo veza se koristi jednostavnim, odvojivim priključcima, tako da, ako je potrebno, neće biti teško skinuti kotao. Crpke za grijanje kotlova postavljene su bliže kotlu na povratnoj cijevi;
  • onda dolazi skretanje električnog dijela. S izračunom koji smo shvatili u prethodnim odjeljcima, jedina stvar koja treba napomenuti je da žice treba staviti u kabelske kanale. Naravno, svi kabeli su dobro izolirani, ali dodatna zaštita neće biti suvišna. Kao kanal kabela, možete koristiti valoviti fleksibilni cijev.

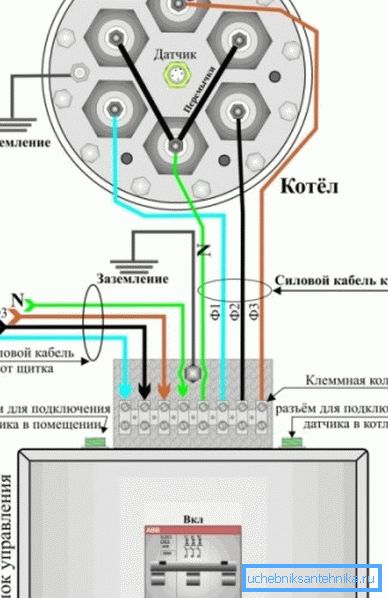

Na slici je prikazan primjer spajanja kotla za grijanje

Obratite pažnju! Ako strujni udari nisu neuobičajeni, tada se veza mora provesti kroz stabilizator.

  • nakon toga ostaje samo puniti sustav vodom i provjeriti nepropusnost.

sažimanje

Električni kotlovi s pumpama izvrstan su izbor za kućno grijanje u područjima gdje nema centralizirane opskrbe plinom i nema želje za korištenjem analoga krutog goriva. Čak iu proizvodnoj fazi, proizvođač nadopunjuje kotao s takvim elementima kao što su ekspanzijski spremnik i cirkulacijska pumpa, zbog čega je ugradnja sustava grijanja donekle pojednostavljena.

Videozapis prikazuje primjer spajanja električnog kotla od 6 kW.
