Temperaturni grafikon sustava grijanja: upoznat s radnim

Koji su zakoni podložni promjenama temperature rashladne tekućine u sustavima centralnog grijanja? Što je to - raspored temperature sustava grijanja 95-70? Kako uskladiti parametre grijanja s rasporedom? Pokušajmo odgovoriti na ta pitanja.

Što je to

Započnimo s nekoliko apstraktnih teza.

• Promjenom vremenskih uvjeta gubitak topline bilo koje zgrade se mijenja nakon njih.. U zamrzavanju kako bi se održala konstantna temperatura u stanu, potrebno je mnogo više toplinske energije nego u toplom vremenu.

Navedite: trošak topline nije određen apsolutnom vrijednošću temperature zraka na ulici, nego delta između ulice i unutrašnjosti. Dakle, na + 25 ° C u stanu i -20 u dvorištu, troškovi toplinske energije bit će jednaki kao kod +18 i -27.

• Protok topline iz grijača na stalnoj temperaturi rashladnog sredstva također će biti konstantan. Pad sobne temperature lagano će ga povećati (opet, povećanjem delte između medija za zagrijavanje i zraka u sobi); Međutim, ovo povećanje će biti kategorički nedovoljno za nadoknadu povećanog gubitka topline kroz zgradu zgrade. Samo zato što niži prag temperature u stanu je ograničen trenutnim SNiP na 18-22 stupnjeva.

Očigledno rješenje problema povećanja gubitaka je povećanje temperature rashladnog sredstva.

Očito je da bi njegov rast trebao biti proporcionalan padu vanjske temperature: što je hladnije izvan prozora, to će se veći gubitak topline morati nadoknaditi. Što nas zapravo dovodi do ideje stvaranja određene tablice za usklađivanje obje vrijednosti.

Dakle, grafikon temperature sustava grijanja je opis ovisnosti temperature dovodnih i povratnih cjevovoda na trenutnom vremenu izvan.

Kako su uređene stvari

Postoje dvije različite vrste grafikona:

1. Za toplinske mreže.
2. Za in-house sustav grijanja.

Kako bi razjasnili razliku između tih pojmova, vjerojatno je vrijedno početi s kratkim uvidom u to kako funkcionira centralno grijanje.

CHP - toplinske mreže

Funkcija ovog paketa je zagrijavanje rashladne tekućine i dostavljanje ga krajnjem korisniku. Dužina grijanja obično se mjeri u kilometrima, ukupna površina - u tisućama i tisućama četvornih metara. Unatoč mjerama za toplinsku izolaciju cijevi, gubitak topline je neizbježan: nakon prolaska iz CHP-a ili kotlovnice do granice kuće, procesna voda će imati vremena da se djelomično ohladi.

Stoga zaključak: kako bi se dosegao potrošaču, uz održavanje prihvatljive temperature, opskrba glavnog grijanja na izlazu iz postrojenja CHP trebala bi biti što toplija. Ograničavajući čimbenik je vrelište; međutim, s povećanim tlakom, pomiče se prema višim temperaturama:

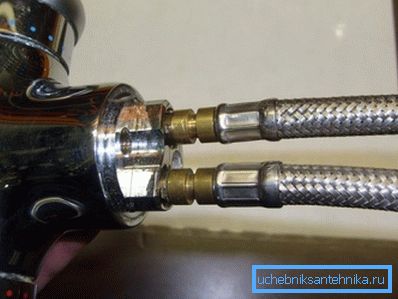

Tipični tlak u dovodnoj cijevi glavnog grijača je 7-8 atmosfera. Takva vrijednost, čak i uzimajući u obzir gubitke tlaka tijekom transporta, omogućuje pokretanje sustava grijanja u kućama do 16 katova visoke bez dodatnih pumpi. Međutim, sigurnost je za autoceste, uspone i spojeve, mješalice za crijevo i druge elemente sustava grijanja i tople vode.

Uz neku marginu, pretpostavlja se da gornja granica temperature polaza iznosi 150 stupnjeva. Najtipičniji temperaturni grafovi grijanja za mrežu nalaze se u rasponu od 150/70 - 105/70 (temperature protoka i povratne ceste).

kuća

Postoji niz dodatnih ograničavajućih čimbenika u sustavu grijanja.

• Maksimalna temperatura nosača topline u njemu ne može biti veća od 95 ° C za dvije cijevi i 105 ° za jednopaljni sustav grijanja zgrade.

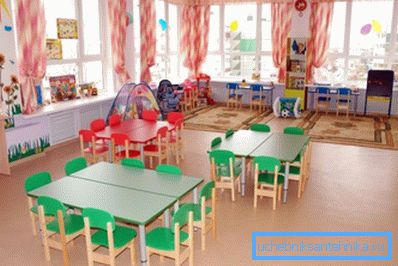

Usput: u obrazovnim ustanovama predškolske ustanove ograničenje je mnogo teže - 37 C. Cijena smanjenja temperature napajanja je povećanje broja radijatorskih sekcija: u sjevernim krajevima zemlje, prostorije skupina u vrtićima doslovno su povezane.

• Delta temperature između opskrbnih i povratnih cjevovoda iz očitih razloga trebaju biti što je moguće manja. - inače će temperatura baterija u zgradi znatno varirati. To podrazumijeva brzu cirkulaciju rashladnog sredstva. Međutim, prebrzo cirkulacija kroz sustav kućnog grijanja dovest će do činjenice da će povratna voda povratiti na autocestu s prekomjernom toplinom, što je neprihvatljivo zbog brojnih tehničkih ograničenja u CHP operaciji.

Problem je riješen postavljanjem jednog ili više čvorova dizala u svakoj kući, pri čemu se povratna linija miješa s vodom iz cijevi za dovod. Rezultirajuća smjesa, u stvari, osigurava brzu cirkulaciju velikog volumena rashladnog sredstva bez pregrijavanja rute povratnog plinovoda.

Za in-house mreže, zasebni raspored temperature se postavlja na temelju sheme rada dizala. Za dvokrilne krugove, tipično temperaturno raspored grijanja je 95-70, za jednu cijev (što je, međutim, rijetkost u stambenim zgradama) - 105-70.

Klimatske zone

Glavni faktor koji određuje algoritam raspoređivanja je procijenjena zimska temperatura. Tablica temperature rashladnog sredstva trebala bi se sastaviti na takav način da maksimalne vrijednosti (95/70 i 105/70) na vrhuncu mraza osiguravaju odgovarajuću temperaturu SNiP u stambenim prostorijama.

Dajte primjer interne kuće za sljedeće uvjete:

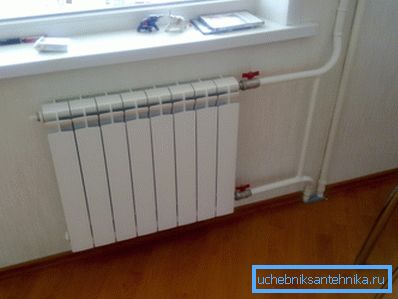

• Uređaji za grijanje - radijatori s protokom rashladnog sredstva od dna do vrha.
• Grijanje - dvije cijevi, s vodoravnim cijevima.

• Dizajnna ​​temperatura vanjskog zraka je -15 ° C.

Nuance: prilikom određivanja parametara rute i sustava grijanja, uzima se prosječna dnevna temperatura. Ako noću bude -15, a tijekom dana -5, -10 ° C se pojavljuje kao vanjska temperatura.

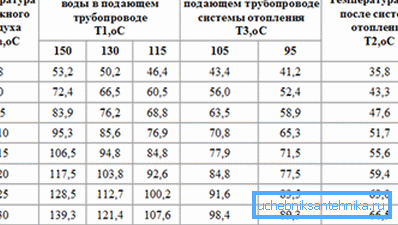

Evo nekoliko vrijednosti procijenjenih zimskih temperatura za ruske gradove.

podešavanje

Ako je upravljanje CHP i toplinskim mrežama odgovoran za parametre rute, tada odgovornost za parametre kućne mreže dodjeljuje stanovnicima. Vrlo tipična situacija je kada se s pritužbama stanovnika o hladnoći u stanovima, mjerenja pokazuju odstupanja od rasporeda u pozadini. Nešto češće se događa da mjerenja u bušotinama topline pokazuju povišenu temperaturu povratka iz kuće.

Kako donijeti parametre grijanja u skladu s rasporedom vlastitim rukama?

Bušenje mlaznica

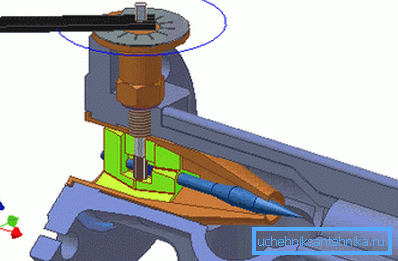

Kada je temperatura smjese i temperatura povrata preniska, očigledna je otopina povećati promjer mlaznice dizala. Kako se to radi?

Upute - u službi čitatelja.

1. Preklopite sve ventile ili ventile u sklopu dizala (ulaz, kuću i PTV).
2. Dizalo se raspada.
3. Mlaznica se ukloni i reamed po 0,5-1 mm.
4. Dizalo se montira i započinje s krvarenjem zraka obrnutim redoslijedom.

Savjet: umjesto paronitovye brtvila na prirubnicama može se staviti gumena, izrezana na veličinu prirubnice komore automobila.

Prigušujući prigušivač

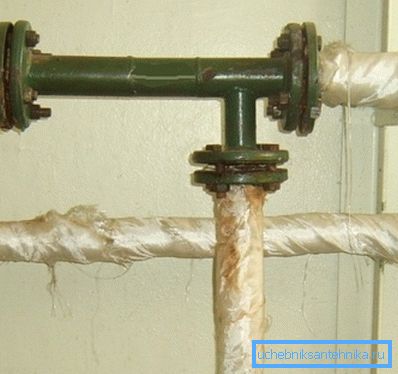

U kritičnoj situaciji (snažni hladni i hladni apartmani) mlaznica se može potpuno ukloniti. Tako da aspirator ne postane most, zaglavljen je od palačinke čeličnog lima debljine najmanje milimetra.

Upozorenje: ovo je hitna mjera koja se koristi u ekstremnim slučajevima, jer u ovom slučaju temperatura radijatora u kući može doseći 120-130 stupnjeva.

Diferencijalna prilagodba

Pri povišenoj temperaturi kao privremenoj mjeri do kraja sezone grijanja, prakticira se podešavanje diferencijala na liftu ventilom.

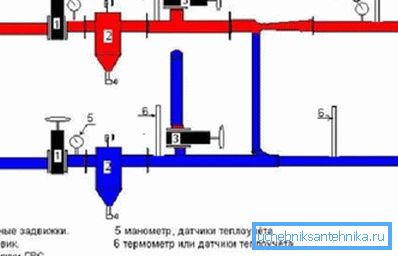

1. PTV se prebacuje na dovodni vod.
2. Na povratnoj cijevi postavlja se manometar.
3. Ulazni ventil na povratnom cjevovodu potpuno se zatvara i zatim se postupno otvara s regulacijom tlaka na mjeraču tlaka. Ako samo poklopite ventil, povlačenje obraza na šipku može se zaustaviti i odmrzavati konturu. Pad se smanjuje povećavanjem tlaka u povratnom toku od 0,2 atmosfere dnevno uz dnevnu kontrolu temperature.

zaključak

Ponovno se prisjetimo: posljednje dvije preporuke mogu se primijeniti samo u kritičnim situacijama kao privremene mjere. Kao i uvijek, video pridružen članku pružit će čitatelju dodatne informacije o subjektu. Sretno!
