Termostat za radijator: namjena korištenja, vrste,

Kada i kakav je termostat korišten za radijatore? Koje dizajne ovog uređaja nudi moderno tržište? Kako ispravno instalirati termostat? U našem materijalu pokušat ćemo pronaći odgovore na ta i neka druga pitanja.

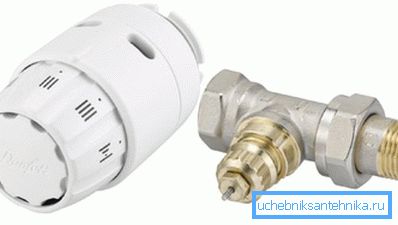

Termostatska komplet za grijanje vode za radijatore.

Što je to

Termostat je uređaj za održavanje konstantne temperature bilo kojeg medija.

Što se tiče grijanja, postoje dvije klase uređaja:

  • Namijenjeni za podešavanje propusnosti uređaja za oblaganje koriste se u sustavima za grijanje vode;
  • Termostati, namijenjeni za uključivanje i isključivanje električnih elemenata grijanja, ovisno o temperaturi okoline, predvidljivo se koriste za različite vrste električnih grijača - konvektora, radijatora, kabelskog i filmskog podnog grijanja.

Napomena: rad uređaja istog razreda može se temeljiti na različitim fizičkim principima. Detaljnije ćemo se upoznati s njima u odgovarajućem dijelu članka.

Zašto vam je potrebna

Ciljevi korištenja termostata u sustavima grijanja zapravo su samo dva:

  1. Održavajte ugodnu temperaturu zraka u potpuno automatskom načinu rada, bez intervencije vlasnika.
  2. Ušteda energije (električna i termička).

Kada se vremenski uvjeti pogoršaju (temperatura ulice se smanjuje, vjetar se povećava), povećava se prijenos topline kroz omotnice zgrade; kada se zrak ohladi u prostoriji, termostat povećava toplinu iz grijača. S prekomjernim zagrijavanjem prostorije nema potrebe za prekomjernom ventilacijom: sam termostat će smanjiti prijenos topline na potrebnu razinu.

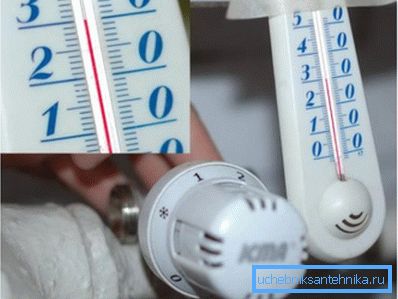

Termostat stabilizira temperaturu u sobi.

Klasifikacija i uređaj

Sada ćemo se početi upoznavati s različitim vrstama termostatskih uređaja.

Termostatski ventil

Koristi se u kombinaciji s različitim vrstama toplinskih glava u sustavima za grijanje vode. Rad ventila se svodi na ograničavanje protoka rashladnog sredstva kroz grijač.

Strukturno, snažno podsjeća na prigušivač, koji je zauzvrat modifikacija vijčanog ventila:

  • Šipka aktivira ventil - ravni ili konusni;
  • Ventil se spušta u sedlo i potpuno ili djelomično blokira protok vode kroz otvor u njemu.

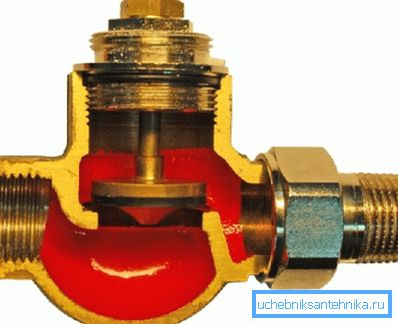

Uređaj je termostatski ventil.

Kao ventil za vijak, termostatski ventil uključuje kretanje medija kroz svoje tijelo samo u jednom smjeru: rashladna tekućina mora prijeći samo do sedla i isključivo odozdo. Smjer kretanja rashladnog sredstva uvijek je označen strelicom na tijelu.

Razlika ovog elementa regulacijskih ventila od prigušivača je u tome što se njena šipka ne pokreće pomoću klinastog vijka već vanjskog regulacijskog uređaja - termostatske glave.

Zidne termalne glave

Apsolutna većina toplinskih glava koje nudi moderno tržište pripadaju tom tipu. Njihov dostojanstvo je prilično pristupačna cijena, počevši od oko 400 rubalja. Glava termostatskog balona nije nestabilna; njegova funkcionalnost je ograničena kontinuiranim podešavanjem prohodnosti ventila dok održava zadanu temperaturu medija bez cikličnih fluktuacija.

Načelo rada temelji se na značajnoj temperaturnoj ekspanziji nekih tekućih i plinovitih medija: sadržaj balona (valovita cijev u kućištu uređaja) se širi kada se grije i pritisne na stalak ventila.

Kada se hladi i smanjuje duljinu balona povratna opruga dolazi u igru. Temperatura je postavljena normalnim navojem, koji mijenja stabljike u odnosu na mijeh.

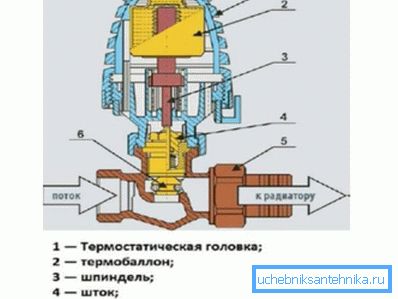

Termo-glava uređaja.

Napomena: glave ove vrste mogu se opremiti vanjskim osjetnikom topline na kapilarnoj cijevi, kroz koju se radni medij koji se širi u toplinskom senzoru ulazi u šupljinu balona.

Elektronska termička glava

Elektronički termostati radijatora puno su složenije:

  • Termopar je odgovoran za snimanje vanjske temperature - toplinski senzor koji se sastoji od dva različita vodiča spojena u seriju. Kada su kontakti između njih zagrijani na različitim temperaturama, konstantna slaba struja nastaje u krugu; što je veća razlika u temperaturi, veća je njegova vrijednost.

Zanimljivo je: usprkos činjenici da su elektroničke termalne glave smještene kao nova high-tech rješenja, termoelektrični efekt (Seebeckov efekt) koji je temelj načela njihovog djelovanja otkrio se prije gotovo dva stoljeća.

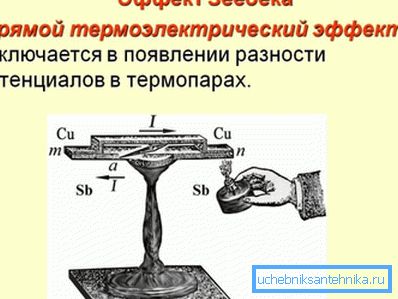

Načelo rada termopara otvorilo se prije gotovo dvjesto godina.
  • Termostatski ventil pogoni je servomotor niske snage. Zahvaljujući mjenjaču, struja koja troši to je ograničena na 100 mA, što omogućuje korištenje običnih kompaktnih galvanskih ćelija (praznih ili baterijskih baterija) kao baterije.
  • Obrada podataka termoparom provodi mikrokontroler. Omogućava programiranje dnevnog i (ponekad) tjednog ciklusa temperature: na primjer, noću, kada je potreba za toplinom minimalna, temperatura u sobi može se smanjiti za 2 do 3 stupnja.

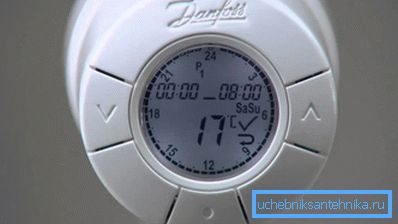

Programabilna elektronička termička glava.

Kako se uspoređuju cijene balona i elektroničkih termalnih glava? Ovdje je izvadak iz cjenika za Danfoss proizvode:

model opis Trošak maloprodaje, rublje
RAW 5010 Uređaj za zvučnike s tekućim punjenjem 698
RA 2945 Uređaji s ventilatorom s plinom ispunjenim senzorom 735
Živi eko RA Elektronički programabilni uređaj 2350

Termostati za električnu opremu

Podna toplinski izolirana podnica, električni konvektor ili radijator za ulje s termostatom znače rad konstantne snage; potrošnja topline je ograničena periodičnim zaustavljanjem uređaja. U ulozi termostata služi bimetalna ploča - fleksibilni kontakt dva različita metala s različitim koeficijentima toplinske ekspanzije.

Kada se postigne određena temperatura, bimetalna ploča deformira, otvara kontakt i prekida napajanje grijaćim elementima. Dok se hladi, vraća se izvorni kontaktni obrazac, nakon kojeg se nastavlja napajanje. Podešavanjem udaljenosti između bimetalne ploče i priključka, možete podesiti temperaturu termostata.

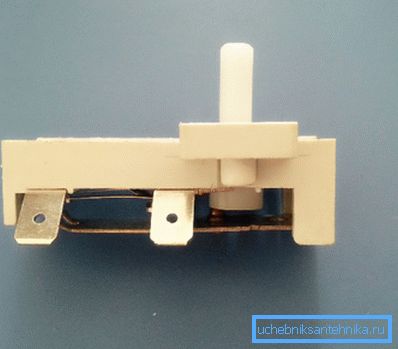

Podesivi bimetalni termostat.

Jednostavnost dizajna osigurava najvišu jeftinost uređaja, ali također nameće ograničenja maksimalne struje kroz termostat: za kućanske aparate je 16 ampera, a pri naponu od 220 volta odgovara električnoj snazi ​​od oko 3,5 kW.

Napomena: termoelement može biti ugrađen u uređaj ili daljinski upravljač. Tako se električno podno grijanje obično koristi daljinski senzor, postavljen u estrihu ili ispod završnog premaza.

montiranje

Koje pravilima treba slijediti prilikom instalacije termostata na grijanje vlastitim rukama?

Bez obzira na razliku u uređajima, instrukcija je univerzalna:

  • Termostatska glava ili temperatura senzora moraju se nalaziti izvan zračnog protoka zraka od radijatora ili priključaka na njega. To se u pravilu postiže horizontalnom ugradnjom glave; senzor daljinskog upravljača može se postaviti bilo gdje u prostoriji.
Vodoravna ugradnja termalne glave sprječava zagrijavanje vrućim zrakom.
  • Preporučljivo je postaviti uređaj izvan sjajno osvijetljenog područja.. Izravna sunčeva svjetlost će zagrijati kućište i samu temperaturu senzora, što utječe na točnost kalibracije.
  • Termostatske ventile, kao i svi uređaji za prigušivanje, pretpostavljaju prisutnost zaobilaženja između priključaka na radijator. Kada su grijalice spojene u seriju, cijeli će krug biti prigušen.

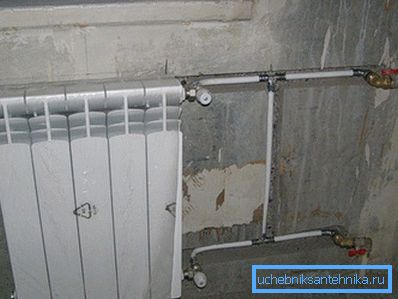

Fotografija jasno pokazuje skakač ispred napuhanog uređaja.

zaključak

Nadamo se da će naš minijaturni pregled modernih tržišnih ponuda učinit čitateljima zanimljivim i korisnim. Dodatni materijali, kao i obično, nude video u ovom članku. Sretno!
