Tlačna ispitivanja sustava grijanja: svrha, značajke,

Ispitivanje tlaka i ispiranje sustava grijanja obvezni su postupci prije puštanja u pogon grijanja. Na kraju postupka dovršen je obrazac certifikat, koji je obvezatan dokument koji ukazuje na uspješnu instalaciju toplinske mreže.

Mi ćemo vam reći što je zagrijavanje grijanja i kako to treba učiniti.

Hidraulični test cjevovoda

Definicija i postupak

Ispitivanje tlaka i ispiranje sustava za grijanje nužan je postupak koji se sastoji od hidrauličkog ispitivanja objekta zbog prisutnosti propuštanja i slabih veza. Ispitivanje je da je cjevovod napunjen vodom, zrak se uklanja uz pomoć ventila za odzračivanje zraka i oprema za ispitivanje tlaka povezan je sustav grijanja (vidi također članak Meet - Sustavi grijanja zraka).

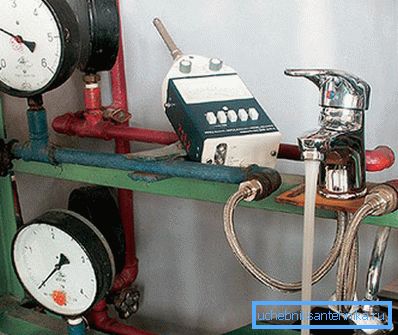

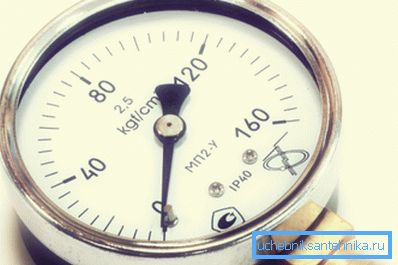

Kompresor injektira tlak, koji je 20-50% veći od nazivnog operativnog, a cjevovod je ostavljen u tom stanju 30 minuta. Za to vrijeme tlak se kontrolira manometrom, a ako ne pada, to znači da je mreža čvrsto. Novi moderni krugovi grijanja ispitani su dvostrukim viškom radnog tlaka.

Ako se, međutim, tijekom 30 minuta zabilježi pad tlaka, tada je pritisak na stlačivanje sustava grijanja isključen, voda se ispraznila, a svi dijelovi grijanja provjeravaju na curenje. Kada se pronađe i učvrsti curenje, postupak se ponavlja.

Na kraju, na temelju obavljenog posla, procjenjuje se prigušivanje sustava grijanja, što ukazuje na trošak svake pojedine faze rada i trošak mjere u cjelini (prema OKDP - "4530195 Ispitni hidraulički i pneumatski cjevovodi"), kao i tlačni tlak.

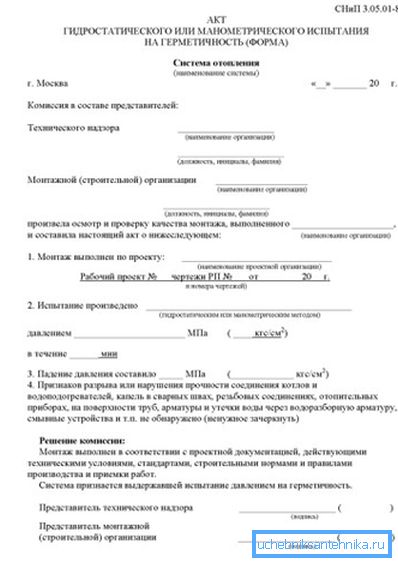

Obratite pažnju! Nakon uspješnog testa inspektor sastavlja svjedodžbu o ispitivanju, koju potpisuje predstavnik instalacijske organizacije i predstavnik tehničkog nadzora. Po završetku, objekt se ispire i stavlja u pogon.

Oprema i osoblje za ispitivanje tlaka

Klasičan primjer opreme za provođenje hidrauličkog ispitivanja je grijaći tisak. Ovaj je uređaj povezan s krugom za kontrolirano povećanje tlaka u cijevima.

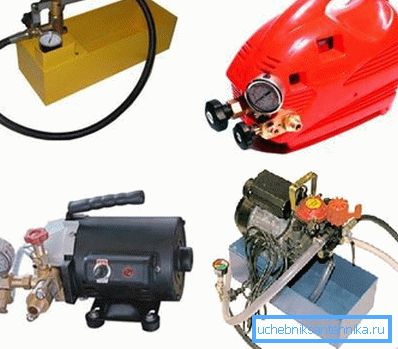

Crpka za ispitivanje tlaka sustava grijanja može biti ručno ili električno. Budući da za većinu lokalnih mreža za grijanje privatnih kuća i visokotlačnih vikendica nisu potrebni, testiranje na pritisak prilično je dovoljno.

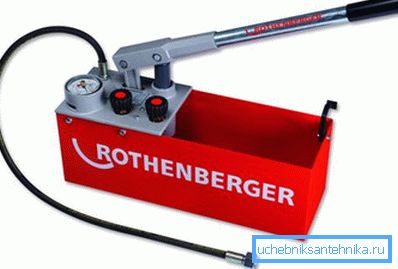

Ručne crpke za ispitivanje tlaka u sustavima za grijanje mogu razviti napor od 25 do 60 bara ili više, što je sasvim dovoljno za provjeru nepropusnosti ne samo u zemlji, nego iu gradskoj zgradi od pet katova.

Prednosti korištenja ručnih uređaja:

• Mala veličina i težina uređaja čine ga pokretnim čak iu normalnom gradskom stanu. Ručna pumpa će biti prikladna kako za profesionalnu aktivnost, tako i za osobnu upotrebu;
• Relativno niska cijena opreme čini ga dostupnom široj javnosti.. Za razliku od specijalizirane električne opreme, ručne preše imaju vrlo pristupačne cijene;
• Raspon radnih parametara u potpunosti zadovoljava potrebe male i srednje opreme za grijanje.. Crpka vam omogućuje postizanje dvostrukog radnog učinka normalne mreže privatne kuće;
• Jednostavan dizajn karakterizira visoka pouzdanost i dugoročno poslovanje bez kvarova i kvarova.. Crpka je vrlo jednostavna, i nema ništa posebno o tome da ga razbiješ.

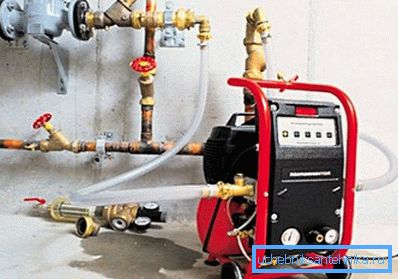

Za ispitivanje velikih i opsežnih sklopova na velikim lokacijama, višekatnim zgradama, proizvodnim pogonima itd. koristiti električne crpke koje piju vodu pod visokim pritiskom, nedostupne za ručne mehanizme. Oni su opremljeni samonosivom pumpom i sposobni su razviti snagu do 500 kgf / cm2 (bar).

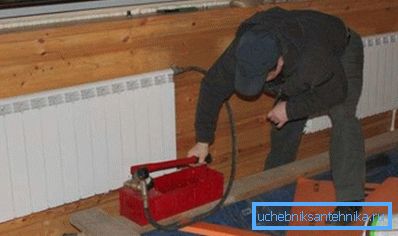

Električne jedinice mogu se ugraditi u liniju ili spojiti na bilo koju rupu. Najčešće, crijevo je povezano s odvodnim ventilom ili slavinom kroz koju je cijev napunjena vodom. Također se izvodila veza s radijatorom kroz konektor za dizalicu Mayevsky.

Električni strojevi su obično opremljeni kontrolnom jedinicom s automatskom zaštitom od pregrijavanja. Ako temperatura motora poveća iznad postavljene granice, zaštita otpušta tlak i dopušta da se jedinica odmori.

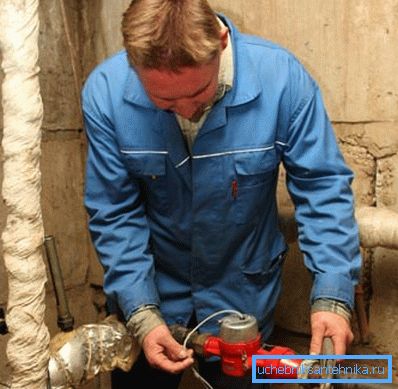

Za male mreže, tipično za ladanjske kuće i druge male zgrade, razina napora je niža - do 2 atm. Takve se mreže mogu provjeriti uobičajenim tlakom vode. Cjevovod za grijanje je spojen na središnju mrežu vodoopskrbe, u njemu se pojavljuje tlak od oko 2 kgf / cm2, a zatim se pregledava na ležanje i druge nedostatke.

Obratite pažnju! Ako ste grijanje instalirali u zemlju vlastitim rukama, možete se nositi s testom bez pomoći stručnjaka. No, u slučaju gradskih visokih zgrada, instrukcija zahtijeva obvezno sudjelovanje komunalnih usluga i usluga koje obavljaju održavanje objekta.

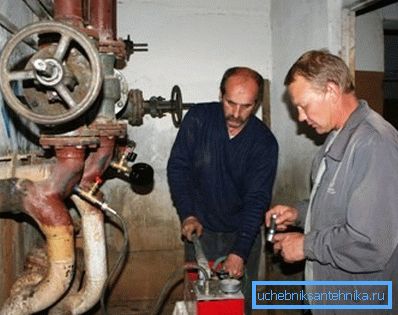

Predstavnik tehničkog nadzora ili predstavnik naručitelja radova prihvaća radove.

U kojim slučajevima vrše testiranje tlaka

Ostaje otkriti kada je potrebno testirati cijev za snagu.

Prema odredbama SNiP, provjera se provodi u takvim slučajevima:

• Nakon montaže novog objekta. Da bi se grijanje uključilo, nužno je ispitano visokim tlakom;
• Nakon popravka bilo kojeg dijela mreže ili bilo kojeg uređaja za grijanje, pribora i opreme. Bilo koja depresivizacija zahtijeva ponovno testiranje;
• Nakon zamjene bilo kojeg dijela cjevovoda, nakon uklanjanja bilo kakve povrede cjelovitosti cijevi ili slabog kvalitetnog povezivanja;
• Prije početka sezone grijanja.

Obratite pažnju! Prije nego što pritisnete sustav grijanja, vanzemaljci i stanovnici bi trebali evakuirati iz prostorija. Iz sigurnosnih razloga, rad se izvodi na praznom objektu.

zaključak

Pregledali smo test tlaka grijanja i ispričali što je to. Ako ste zainteresirani za detaljnije informacije, pogledajte videozapis i pročitajte ostale materijale na našoj web stranici.
