Toplinska radijatorska snaga: načine računanja i odabira

Prilikom odabira grijaćeg radijatora treba obratiti pozornost na njegov prijenos topline, što je glavni parametar kojim možete procijeniti njegovu učinkovitost. S obzirom na raznovrsnost modernih radijatora, nije teško odabrati idealnu opciju za svaku sobu.

Bolje je izračunati potrebnu toplinsku snagu ručno.

Prihvaćena terminologija

Ponekad ljudi daleko od fizike zbunjuju pojmove kao što su prijenos topline, toplinski kapacitet i toplinska vodljivost. Kada se toplinski radijatori smatraju rasipanjem topline ključno je.

No, neće biti suvišno razumjeti ove definicije:

  • toplinski kapacitet - ovaj koncept znači količinu topline koja se mora potrošiti za zagrijavanje tvari za 1?

Obratite pažnju! Što je veći toplinski kapacitet, to je veća inertnost grijalice. To znači da će se ohladiti sporije, ali neće se brzo zagrijavati.

  • toplinska vodljivost - što je veća ta vrijednost, brže će se metal zagrijati. Na primjer, bakar se zagrijava mnogo brže od čelika ili lijevanog željeza. Tako se bimetalni grijač na radnu temperaturu zagrije mnogo puta brže nego lijevano željezo ili čelik, samo je njihova cijena mnogo veća;
Usporedba toplinske vodljivosti različitih materijala

Obratite pažnju! S obzirom na baterije, stopa zagrijavanja nije osobito važna. Razlika u zagrijavanju za nekoliko minuta ne odluči apsolutno ništa.

  • prijenos topline - općenito, ovaj pojam se odnosi na proces izmjene topline, toplije tijelo se hladi i hladan se zagrijava sve dok se ne postigne ravnoteža. Ista stvar se događa kad se kuća zagrije, bateriju se hladi, a u kući se održava ugodna temperatura.

Razumijevanje učinkovitosti različitih vrsta baterija

Većina suvremenih baterija su izrađena od presjeka, tako da promjenom njihovog broja, moguće je osigurati da kapacitet grijanja radijatora odgovara potrebama. Treba imati na umu da će učinkovitost baterije ovisiti o temperaturi rashladnog sredstva, kao io površini.

Ono što određuje učinkovitost prijenosa topline

Učinkovitost grijaćeg radijatora ovisi o nekoliko parametara:

  • na temperaturi rashladnog sredstva;

Obratite pažnju! U dokumentaciji o grijanju, proizvođač obično označava količinu toplinske snage, no ta je vrijednost naznačena za normalne temperature (90 ° C pri opskrbi i 70 ° C na izlazu). Prilikom korištenja sustava s niskim temperaturama potrebno je ručno izračunavanje.

  • od metode instalacije - ponekad vlasnici, u potrazi za ljepotom unutrašnjosti, zatvaraju baterije dekorativnim rešetkama, ako se toplinski tok grijaćih radijatora susreće s barijerom na licu, tada će se učinkovitost grijanja lagano smanjivati;

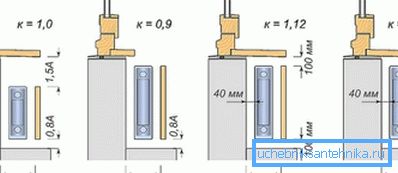

Ovisnost o načinu instalacije
  • iz metode povezivanja. S dijagonalnom spajanjem (dovodna cijev je spojena odozgo), a ispuštanje jedne - s dna s druge strane, osigurava gotovo savršeno djelovanje baterije. Svi će dijelovi ravnomjerno zagrijati.

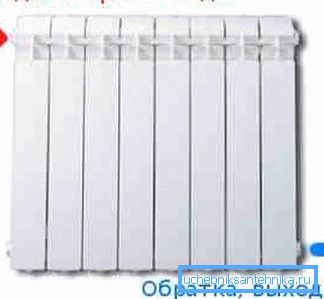

Na fotografiji - savršen primjer spajanja radijatora

Preporučljivo je ne biti lijen i samostalno izračunati potrebnu snagu radijatora, dok je bolje odabrati uređaj za grijanje s određenom marginom. Pričvrsni radijator radijatora neće biti suvišan, a po potrebi uvijek možete ugraditi termostat i mijenjati temperaturu svakog pojedinog grijalice.

Metode za izračunavanje potrebne snage

Izračun termalnog kapaciteta radijatora može se provesti na nekoliko načina:

  • pojednostavljeni - prosječni indeks se koristi za sobu s 1 vrata i 1 prozorom. Kako bi se procijenio broj dijela radijatora, dovoljno je jednostavno izračunati površinu prostorije i umnožiti dobiveni broj za 0,1. Rezultat će biti otprilike jednak traženoj snazi ​​grijanja grijača, za osiguranje povećavamo broj za 15%.

Obratite pažnju! Ako soba ima 2 prozora ili je kutna, rezultat bi trebao biti povećan za još 15%.

  • po volumenu prostorije. Postoji još jedna ovisnost, prema kojoj je 200-w dio radijatora na način da se zagrije 5m3 prostor u sobi, rezultat je sasvim netočan, pogreška može dosegnuti 20%;

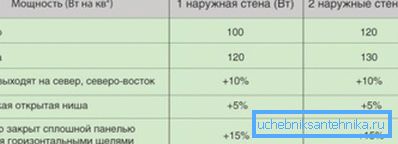

Ovisnost potrebne snage grijalice na sobi
  • s vlastitim rukama možete napraviti točniji volumetrijski izračun. Koristi se View ovisnost

Q = S • h • 41,

koriste se sljedeće oznake: S je područje prostorije, h je visina stropova, 41 je broj wata po grijanju 1 kocke zraka.

No, moguće je napraviti detaljniji izračun uzimajući u obzir način instalacije radijatora, način njegove spajanja, kao i stvarnu temperaturu rashladnog sredstva u cijevima.

U ovom slučaju, izračunavanje će izgledati ovako:

  • Prvo, izračunava se temperatura glave T, ovisnost oblika TT = ((T_pod-T_obr)) / 2-T_komn

u formuli Tispod - temperatura vode na ulazu hladnjaka, TARR - izlazna temperatura, TBR - temperatura u sobi.

  • tada izračunavamo potrebnu snagu grijača Q = k • A • • T,

gdje je k koeficijent prijenosa topline, Q je snaga radijatora, A je površina akumulatora.

  • Dokumentacija obično ukazuje na podatke radijatora-tehničara, tako da je poznata Q i odgovarajuća temperatura glava. Tako je moguće odrediti vrijednost k • A (ta je vrijednost konstanta za bilo koji temperaturni tlak);
  • Nadalje, poznavanje proizvoda k • A i stvarni tlak temperature, može se izračunati snaga radijatora za sve radne uvjete.

I još lakše možete upotrijebiti gotove tablice s preporučenim brojem dijelova radijatora za određeno područje. Primjerice, tablica toplinskog kapaciteta radijatora od lijevanog željeza omogućuje vam da odaberete pravu veličinu baterije bez izračuna. Postoje online kalkulatori za lak izračun.

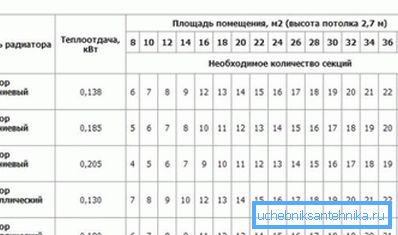

Podaci za odabir grijanja za kuću

Odabir radijatora

S gledišta prijenosa topline, bimetalni radijatori mogu se smatrati neosporivim liderom. Tablica kapaciteta topline grijaćih radijatora jasno pokazuje da je toplinski učinak takvog dizajna oko 2 puta veći od onog od lijevanog željeza.

Usporedba prijenosa topline različitih tipova baterija

Ali morate uzeti u obzir puno drugih pojedinosti:

  • trošak - klasični radijatori od lijevanog željeza koštat će najmanje 2 puta jeftiniji od bimetalnog;
  • lijevanog željeza ne podnosi vodeni čekić, i doista, prilično krhki materijal;
  • vrijedi razmišljati o izgledu. Po pretjeranoj cijeni, možete kupiti radijatore lijevanog željeza s prekrasnim uzorkom na površini. Takav grijač u sebi je ukras prostorije.

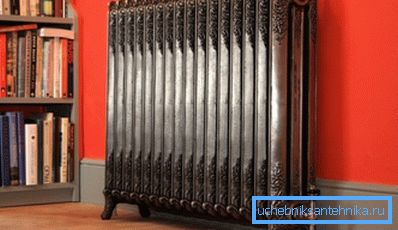

Pravi uređenje soba

Što se tiče troškova i učinkovitosti, vrijedi uvesti takav koncept kao što su baterijski radijatori (ili lijevano željezo, čelik). Ako uzmemo u obzir trošak akumulatora i njegovu učinkovitost, može se pokazati da će trošak teploma radijatora od lijevanog željeza biti manji od one bimetalne strukture.

Zato nemojte popustiti dobrom starom uređaju za grijanje lijevanog željeza. Toplinska snaga grijaćih tijela od lijevanog željeza u potpunosti dopušta da ih koriste za grijanje kuća, a uz pažljivo djelovanje mogu poslužiti više od desetak godina.

Na kraju

Toplinska snaga radijatora podrazumijeva količinu topline koju može isporučiti u prostoriju u normalnim radnim uvjetima. To je najvažniji parametar prilikom odabira grijalice za kuću, izračun snage je relativno jednostavan, tako da svatko može odabrati najbolju opciju za sebe.

Video u ovom članku prikazuje detaljan primjer izračuna potrebne toplinske snage grijača za dom.
