Toplinske glave na radijatorima. ključne prednosti. postupak

03-03-2018
Grijanje

Autonomne mreže za grijanje uređene su u gotovo svakoj privatnoj kući. Tijekom njihove izgradnje počeli su se koristiti suvremeni uređaji kako bi se osigurala udobnost i značajna ušteda u energetskim resursima. Jedan od takvih uređaja je toplinska glava za radijator.

Pomoću nje možete održavati konstantnu temperaturu u sobi bez ljudske intervencije.

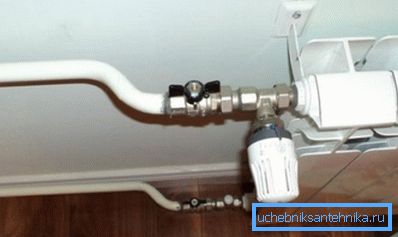

Fotografija prikazuje uređaj u propisanom obliku.

Ključne prednosti

Mnogi vlasnici pojedinih kuća razmišljaju o tome hoće li staviti takav uređaj. U tom smislu preporučuje se upoznavanje s glavnim prednostima proizvoda, a odluka će postati očigledna.

Sljedeći su pozitivni aspekti proizvoda:

  • Pri upravljanju uređajem moguće je održavati određenu temperaturu zraka u određenoj prostoriji, bez obzira na razinu gubitka topline.
  • Uporaba ovog uređaja omogućava značajno uštedu goriva.
  • Cijena proizvoda nije veoma visoka, pa čak i potrošači s niskim prihodima mogu kupiti.
  • Instalacijska tehnologija ne podrazumijeva nikakve posebne poteškoće, stoga se instalacija može obaviti ručno.
Ovo je mehanička tipska termostatska glava.

Pomoć! Programabilni modeli omogućuju automatsko mijenjanje očitanja termometra tijekom dana, dok točnost doseže jedan sat. Mjerenje temperature vrši se svake minute.

Opće informacije

Termalni gubici prostora mogu se jako razlikovati, budući da se u gradnji mogu koristiti razni materijali. Stoga, tijekom zagrijavanja, temperaturna razlika može se značajno razlikovati ovisno o određenoj prostoriji. Za kompenziranje ovog faktora omogućava se ugradnja termičkih glava na radijator.

Vrste proizvoda

Prikazani uređaji omogućuju kontrolu napajanja radnog medija izravno na bateriju. Svi oni mogu biti kategorizirani kao mehanički ili elektronički uređaji.

U prvom slučaju se izvršava ručno podešavanje parametara, au drugom - automatski.

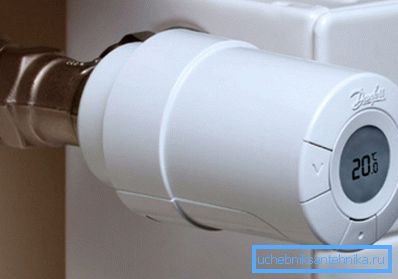

Predstavljeni elektronički proizvod.
  • Mehanički uređaji su male glave s okretnim gumbom koji ima više načina. Kada se prebacujete na jednu podjelu, u pravilu je moguće povećati ili smanjiti temperaturu za 2-5 stupnjeva u rasponu od 7 do 28 stupnjeva.
  • Elektronički kolege omogućuju potpunu automatizaciju procesa funkcioniranja. Modeli ove vrste olakšavaju prilagodbu. Neki od njih omogućuju da postavite temperaturu s točnošću od jednog stupnja.

NAPOMENA! Elektronički uređaji mogu se podijeliti na proizvode otvorene i zatvorene logike. Prve imaju određena ograničenja u pogledu funkcionalnosti, a druga ne.

Komponente dijelovi

Da biste razumjeli kako toplinska glava radi na radijatoru za grijanje, potrebno je upoznati osnovne elemente dizajna. Unatoč relativno maloj veličini, ovaj uređaj sadrži mnogo komponenti.

Svi su navedeni u nastavku.

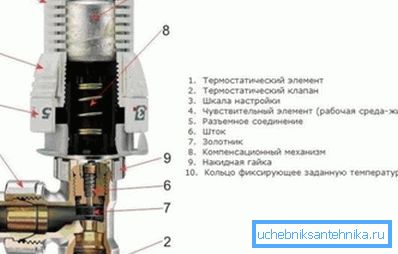

Termostatički uređaji uređaja.
  • Termostatski element je valovita ljuska od materijala koji mogu izdržati mnoge cikluse kompresije i napetosti.
  • Radni medij je čvrsta, tekuća ili plinovita tvar koja je osjetljiva na promjene temperature.
  • Termostatski ventil omogućuje vam preskakanje prave količine rashladnog sredstva u određenom uređaju sustava grijanja.
  • Postavka skale omogućuje vam da napravite postavke za rad ovog uređaja.
  • Rod se odnosi na kinematičke elemente koji mogu prenijeti translacijski gibanje iz pogona.
  • Kotač djeluje kao posebna komponenta, usmjeravajući protok radnog medija kroz pomicanje pokretnih dijelova.
  • Mehanizam za odstranjivanje sličan opruzi zatvara glavni ventil dok smanjuje volumen radne tvari.
  • Odvojiva je veza potrebna za spajanje uređaja s dovodnom cijevi.
  • Matica s navojem koristi se za pričvršćivanje komponenti ovog uređaja.
  • Zaključni prsten pruža mogućnost postavljanja određene temperature.

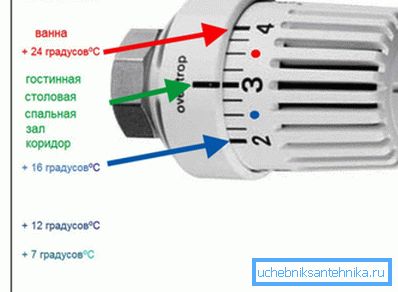

Glavni načini za sobe.

Upozorenje! Upoznavanje s osnovnim elementima uređaja pomoći će razumjeti načelo rada termalne glave za grijanje radijatora, čak i ako nema osnovnih znanja iz područja tehnologije.

Rad uređaja

Rad uređaja temelji se na smanjenju ili povećanju ulaza rashladnog sredstva na bateriju. Rad mijeha u početku podrazumijeva određeni pritisak. Unutar njega je kemikalija koja reagira na promjene temperature.

Opruga koja se nalazi u unutrašnjem dijelu elementa ima neki parametar sile kompresije, što omogućuje namještanje temperature s tlačnom vrijednošću. Utjecaj se povećava kada se uređaj zagrije. Glasnoća mijeha znatno se povećava, što dovodi do suženja prolaza.

Rupa se zatvara do postizanja određene temperature. Kod hlađenja proces se odvija u suprotnom smjeru, tj. Mijeh smanjuje volumen. S tim u vezi, šetnica postaje mnogo širi.

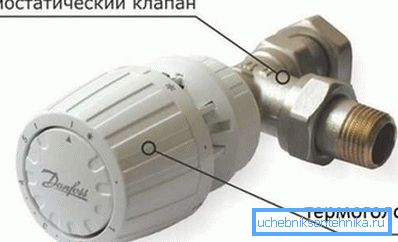

Glavni dijelovi dizajna.

Iz gore navedenih informacija postaje jasno kako toplinske glave rade za radijatore sustava grijanja. Budući da postupak instalacije ne osigurava složene radnje, to se može obaviti bez stručne pomoći.

Dopušteno je uvesti ravnu i kutnu slavinu s termičkom glavom za radijator u sustav grijanja stana. Prva se uglavnom montira u jednu cijevnu mrežu, a drugu u dvije cijevi.

Uobičajene pogreške

Prilikom postavljanja uređaja za podešavanje temperature, izbor mjesta ima važnu ulogu, inače neće biti moguće postići najučinkovitiji rad.

Najčešće pogreške leže upravo na pogrešnom mjestu uređaja.

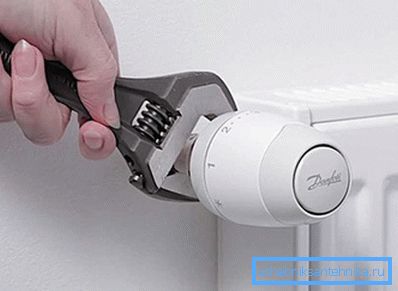

Točan položaj uređaja za regulaciju temperature.
  • Uređaji se nalaze izravno u nišama.
  • Uređaji se instaliraju na mjestima gdje su prekriveni zavjesama.
  • Termičke glave ugrađuju se u vertikalnom položaju.
  • Uređaji se nalaze ispod širokog pragova.

Nadopunite! Prije ugradnje termalne glave na radijator, pažljivo provjerite mjesto. Ako u blizini ima grijaćih površina, uređaj se ne može instalirati.

Izvođenje radova

Na opskrbnoj cijevi sustava grijanja postavljen je poseban set za dno spajanje radijatora s termičkom glavom ili kutnom kolektorom.

Da biste osigurali pouzdan rad tijekom instalacije, slijedite niže navedene korake.

Vizualna shema za ugradnju.
  1. Prvo, cjevovodi se potpuno preklapaju, nakon čega se rashladno sredstvo isušuje.. Rad se preporuča prije početka sezone grijanja.
  2. Pažljivo pripremljeno sjedalo. Opskrbna cijev je izrezana na određenom mjestu. Ako je na njemu instaliran ventil, rastavite je.
  3. Tijelo proizvoda montirano je na sklopu s bočne strane uspona, za koje je pričvršćen sigurnosni vijak. Nakon pakiranja s materijalom za brtvljenje, termostat se istroši izravno.
  4. U završnoj fazi, upravljački element je instaliran. Suprotni dio strukture pričvršćen je u posebni adapter koji se nalazi na kućištu uređaja.

Obratite pažnju! Prilikom pričvršćivanja radijatorskog ventila s termičkom glavom, ne biste trebali zategnuti maticu, inače jednostavno možete poremetiti navoj. Uporaba sile u ovom slučaju treba biti umjerena.

Postavke implementacije

Kako bi se osigurala održiva mikroklima u stambenom prostoru, vrata i prozori moraju biti čvrsto zatvoreni. Toplina topline ili mali crteći mogu smanjiti točnost ugađanja.

Kada radite u središnjem dijelu sobe je poseban štand s termometrom. Nakon toga se otvara ventil uređaja. Kada se temperatura podigne unutar 5-7 stupnjeva, ventil se potpuno isključuje.

Nakon postizanja ugodne temperature ventil se okreće lijevo dok se ne čuje zvuk vode u termostatu.

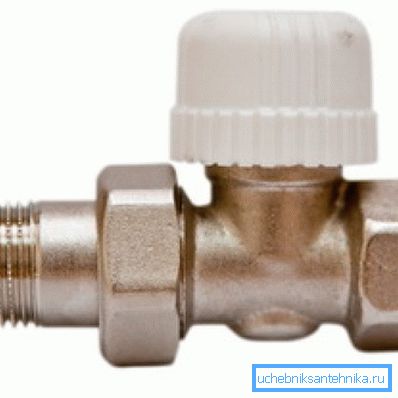

Ovo je radijatorski ventil ispod toplinske glave.

Kao zaključak

Gore navedene upute trebale bi pomoći početnicima koji žele razumjeti kako pravilno instalirati toplinsku glavu na radijatoru sustava grijanja bilo koje konfiguracije. Dodatne informacije o ovoj temi odražavaju se u videozapisu u ovom članku.
