Troputni ventil za grijanje: namjena, uređaj, značajke

Za instalaciju sustava grijanja koriste se razni ventili za zatvaranje i regulaciju, a za uspješnu montažu vodovodne opreme vlastitim rukama potrebno ju je razumjeti. Želimo razmotriti jedan od najfunkcionalnijih tipova takvih ventila - trosmjerni ventil.

Multiport dizalice

uređaj

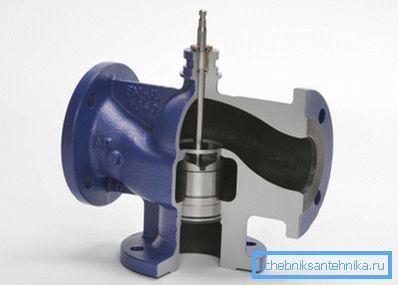

Trosmjerni ventil je T-oblika grananja cijevi s mehanizmom za zaključavanje i namještanje. Uređaj ima dva ulaza i jedan izlaz, a ako ga okrenete suprotno - jedan ulaz i dva izlaza.

Ulazni ulazi označeni slovima A i B i izlazom - AB.

Mehanizam za zaključavanje ima tri položaja (tri zavoja):

1. U prvom položaju voda ulazi u ulaz A i izlazi iz izlaza AB, dok je ulaz B potpuno blokiran;
2. U drugom položaju, voda se kreće od ulaza B do izlaza AB, a ulaz A je potpuno blokiran;
3. U trećem položaju, voda teče u oba ulaza A i B, a na izlazu AB dobivamo smjesu od dvije struje.

Obratite pažnju! Navedene odredbe su fer za prilagodbu modela. Proizvodi namijenjeni samo preklopnim tokovima nemaju treći položaj.

Mehanizam za zaključavanje može se postaviti na različite načine:

• BALL. Dizajniran za prebacivanje niti preklapanjem jednog od kanala. Za prilagodbu je loše;
• rotacioni. Koristi se za podešavanje, jer omogućuje glatko otvaranje i zatvaranje kanala;

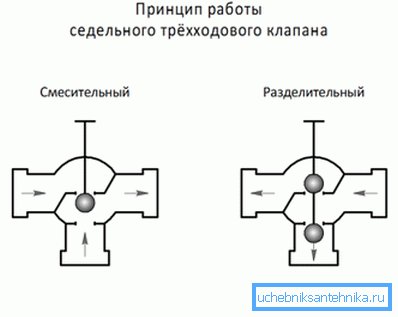

• sedlo. Može imati i zaključavanje i podešavanje dizajna.

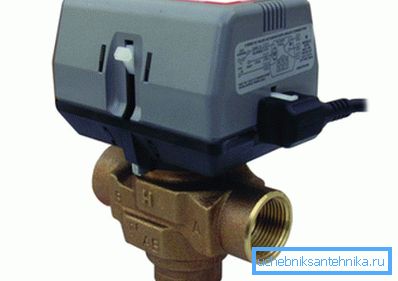

Mehanizam se kontrolira ručno pomoću ručke (ručni kotačić) ili pomoću električnog pogona. Opremljeni servosima, proizvodi se mogu ugraditi u sustave s automatskim upravljanjem.

Obratite pažnju! Unatoč takvoj važnoj funkcionalnosti i određenoj neophodnosti, dizajn uređaja je vrlo jednostavan, stoga je cijena niska.

Svrha i funkcije

Trosmjerni ventil može obavljati tri funkcije:

1. Miješanje protoka rashladnog sredstva. Koristi se kada je potrebno miješati povratni protok u dovod kako bi se temperatura polaza smanjila na krugove niske temperature ili prilagodili snagu radijatora bez mijenjanja rada kotla;
2. Razdvajanje jednog strujanja u dva kanala. Koristi se za ispuštanje grijane rashladne tekućine u sustav tople vode ili spremnika, kotao itd.;
3. Prebacivanje smjera rashladnog sredstva. Koristi se kada nekoliko uređaja rade zajedno u istom sustavu, kao i za prebacivanje kruga u recirkulaciju.

Razmislite o jednom od najčešćih slučajeva: kotao za grijanje je spojen na ožičenje radijatora i grijani podni kolektor. Kao što je poznato, nosilac topline za radijatore ima temperaturu od oko 70 do 95 stupnjeva, dok se nosač topline za sustav toplih podova ne zagrijava iznad 40 do 50 stupnjeva.

Ako smanjimo temperaturu rashladne tekućine, radijatori neće raditi normalno, a kuća će postati hladna. Ako poslužimo kipuću vodu na toplom podu, to će biti neugodno hodati po podu. Što da radimo?

Ovo je mjesto gdje trosmjerni ventil dolazi u ruci. Povratni cjevovod je povezan s dovodom kolektora na toplom podu s trotočnim ventilom, koji je postavljen na način miješanja.

Kao rezultat toga, hladni tok iz povratnog toka se miješa u struju s toplom vodom, a temperatura rezultirajućeg mlaza se prosječno od 40 do 50 stupnjeva što nam je potrebno. Ako želite, podešavanjem položaja preklopa, možete podići ili smanjiti temperaturu u konturu poda.

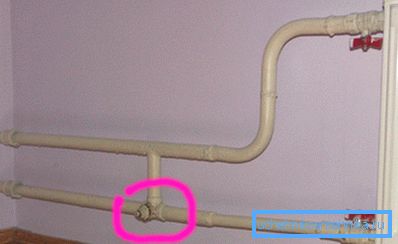

Drugi primjer je povezivanje radijatora preko zaobilaznice na isti način. Kada se slavina nalazi u položaju za miješanje, temperatura radijatora postaje niža od temperature rashladne tekućine koja izlazi iz kotao, a ostali uređaji dobivaju manje hladnu vodu.

Ako prebacimo ručku i isključimo premosnicu, radijator će raditi punim kapacitetom. Ako trebamo isključiti uređaj, jednostavno stavljamo ventil u način isključivanja i otvaranja zaobilažaja, i isključujemo zaustavni ventil na ulazu hladnjaka. Nakon toga, rashladna tekućina cirkulira oko ove baterije.

  Obratite pažnju! Moguće je koristiti četverosmjerni ventil koji ne zahtijeva zaobilaženje.

Konačno, uputa dopušta upotrebu višestrukog ventila u sustavima s više krugova s ​​paralelnim pogonskim kotlovima, kotao i neizravni kotao za grijanje, s vodom za grijanje i opskrbu toplom vodom. Uređaji omogućuju odvajanje protoka i regulaciju njihove temperature, osiguravajući zajedničko djelovanje više jedinica i krugova.

Obratite pažnju! Ako je ventil s servo pogonom priključen na termostat, tada kada se sobna temperatura smanji, regulator će dati naredbu motoru i zatvorit će zaobilaznicu. Kad se postigne željena vrijednost, uređaj će se vratiti na način miješanja.

zaključak

Troputni ventili omogućuju miješanje, odvajanje i prebacivanje smjerova strujanja u krugove sustava grijanja. Videozapis će vam pomoći vizualno potvrditi njihovu učinkovitost i funkcionalnost.
