Učinite li sami hladnjak za ulje: uobičajeni kvarovi,

Instaliranje radijatora za grijanje u kući u zemlji ili u garaži u ovom trenutku je stvar običnih i nužnih. Doista, usprkos svim užicima znanstvenog i tehnološkog napretka, i dalje se javljaju prekidi u grijanju. Takva jedinica može se sastaviti ručno ili kupiti tvornicu, ali u svakom slučaju, prije ili kasnije svi vlasnici suočavaju se s potrebom za popravkom tih proizvoda. Razgovarat ćemo o mogućim kvarovima i zamršenosti skupštine.

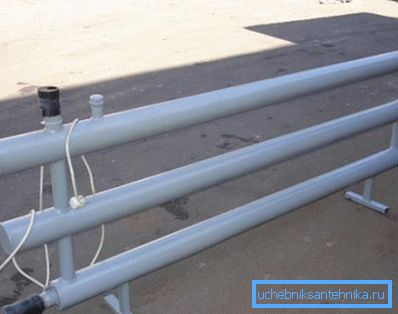

U foto - volumetričnoj domaćoj jedinici.

Popravak uljnog grijalo

Starija generacija prisjeća se da je ranije u popratnoj dokumentaciji za sve električne uređaje nužno bila detaljna shema, zahvaljujući kojoj je bilo moguće popraviti proizvod vlastitim rukama.

Moderna nastava, u pravilu, ne sadrži takva objašnjenja. Ali ne biste trebali očajavati, uljni grijač nije svemirska letjelica i sasvim je moguće razumjeti.

Mjesto čvorova.

Zajednička šteta

Važno: nema potrebe za zastrašivanjem ako hladnjak za ulje klikne na zagrijavanje ili nakon isključivanja. Kada se tehničko ulje unutar jedinice zagrije ili hladi, lagani pucketanje je normalno. Osim toga, takvi zvukovi mogu napraviti termostat. U nekim slučajevima, instalacija uređaja na čvrstu, ravnu površinu uklanja problem.

  • Ako senzori na upravljačkoj ploči električnog uređaja ne pokazuju znakove života, prije svega morate paziti da utičnica radi. Veliko opterećenje podrazumijeva spaljivanje kontakata. Sljedeći je broj utikač, ovdje je razlog sličan. Provjerite jesu li utičnica i utikač u redu, trebate provjeriti mehanički integritet same žice, čašu, nabore, pretjeranog pritiska;

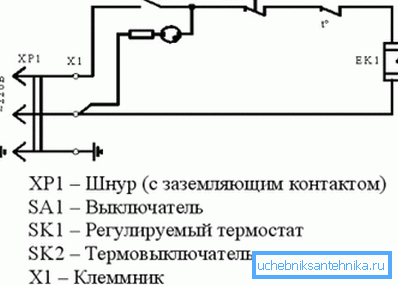

Shematski dijagram.
  • Ako su indikatori upaljeni, kada se ventilator okreće, ali nema topline, morate provjeriti rad termičkog releja. Takve se stvari često ne popravljaju, cijena je mala i postoje takvi releji koji se nude. Odvijte par pričvrsivača i ponovno spojite stezaljke neće biti lako;
  • U slučaju kada uređaj normalno zagrijava, ali se ne isključuje nakon zagrijavanja, treba tražiti razlog u termostatu. Kao i kod termostata, termostat se ne popravlja, odmah se mijenja na novu. Unatoč činjenici da uređaj izgleda kao da radi, ne vrijedi odgađati zamjenom termostata. TENY, radeći u načinu stalnog preopterećenja, brzo se gori, a ovo je ozbiljno;
  • Ako su žice i automatizacija normalni, trebate provjeriti stanje grijaćih elemenata.. "Probušeni" TEN može se zamijeniti samo u slučaju kada je omogućena demontaža. Kod modela s niskim troškovima, grijaći elementi mogu biti čvrsto zatvoreni u slučaju, već je jeftinije kupiti novi grijač ovdje;

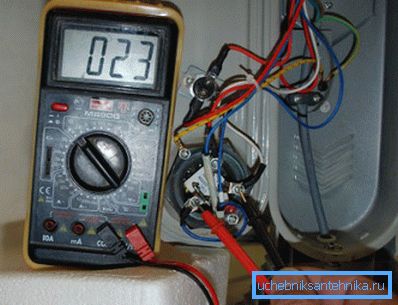

Dijagnostika TENA s ohmmetrom.

Popravak kvarova

Savjet: iako je shema hladnjaka za ulje relativno komplicirana, ako odlučite popraviti uređaj vlastitim rukama, nemojte se osloniti na memoriju. Sve radnje rastavljanja moraju se snimiti na papiru ili videozapisu, kako bi se naknadno vratio sve do prvobitnog stanja.

Popravak utikača, utikača ili kabela iznimno je jednostavan. Utikač ili utikač se odmotava i u slučaju ugljičnog udara, svi izgorjeli dijelovi se uklanjaju i uklanjaju žigom. Kabel jednostavno gleda okolo i "prstenuje" s ohmmetrom.

Nemojte zaboraviti grupu kontakata unutar samog uređaja. Nakon uklanjanja zaštitnog pokrova, interni kontakti također trebaju biti pregledani i preventivni.

Dogodilo se da sitni otpad ulazi u sidro termostata, a kontakti također gori. U tom slučaju, trebate odspojiti čvor, ukloniti uzrok blokiranja i očistiti krug, obrišite ga dodatkom alkohola.

Kada je potpuno zamijenjen termostatom, preporučljivo je odmah podesiti postavke. To se može učiniti postavljanjem kretanja sidra u opsegu od 1,5 - 2,5 mm. Kohl je kućište uklonjeno, korisno je odmah zvati termostat i osigurač.

Grijač na temelju MS-140.

Ako se nakon svih napora pokazalo da je uzrok kvara "probijeni" grijaći element, tada je potrebno zamijeniti. Olakšajte, ali morate pažljivo djelovati, da ne ulijete ulje. Osim toga, naši kineski prijatelji vole spasiti kvalitetu brtvila, što često dovodi do blagog curenja ulja, algoritam akcija bit će isti.

Uređaj radijatora za ulje osigurava instalaciju grijaćih elemenata u donjem kraju uređaja. Poklopac se može pričvrstiti s nekoliko vijaka ili s dvije zaklopke. Uređaj mora biti okrenut naopako i odvrnuti vijke, pažljivo ukloniti grijače.

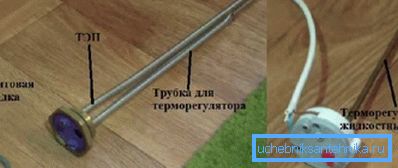

Senzor termostata.

Savjet: na modernom tržištu postoji mnogo različitih modela grijača, vizualno slični modeli mogu se razlikovati u svojstvima ili imaju drugačiji položaj. Stoga bi idealna opcija bila uzeti stari grijaći element i, ako ga predstavite u trgovini, zamolite da odaberete isti.

Kako bi se uklonili ili spriječili propuštanje ulja prilikom mijenjanja grijaćeg elementa, u pravilu se koriste paronitne brtve, koje dolaze s grijanim elementima. Imajte na umu da se gumene brtve ne preporučuju, mogu se pogoršati nakon dodira s tehničkim uljem ili neće izdržati povišene temperature. Da biste bili sigurni, osim paronita, morate dodatno razmazati smjesu s brtvilima otpornim na toplinu.

Brtvljenje TENA-e.

Kako sastaviti uljni grijač

Napravite takvu jedinicu kod kuće nije velika stvar. Štoviše, shema uređaja radijatora nafte je svugdje ista, razlika leži samo u snazi ​​opreme i veličini kućišta instrumenata.

Ovisno o veličini i potrebnoj snazi ​​uređaja, može se ugraditi od 1 do 4 grijaćih elemenata. Često za kućno grijanje je dovoljno jedan grijač.

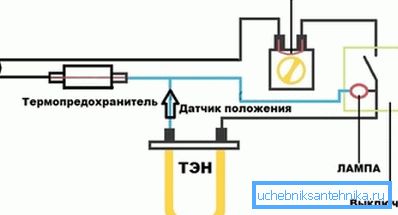

Standardni električni krug hladnjaka ulja.

Što se tiče slučaja, izbor je ogroman. Najčešće se za to koriste standardne aluminijske ili čelične baterije od lijevanog željeza. Ali također možete koristiti konvencionalni metalni plinski cilindar, cijev prikladnog promjera ili općenito dobro zatvoreni lonac. Glavna stvar koju grijač ne dira u slučaj.

Nemojte zaboraviti samo ulje. U pravilu, savjetuje se da uzimate bilo kakvo rafinirano tehničko ulje. Ali idealna je opcija električni transformatorsko ulje. Ovaj sastav je već prilagođen da radi na visokim temperaturama.

Cijena za to je prilično visoka i može potrajati do polovice proračuna, pa treba odabrati volumen tijela.

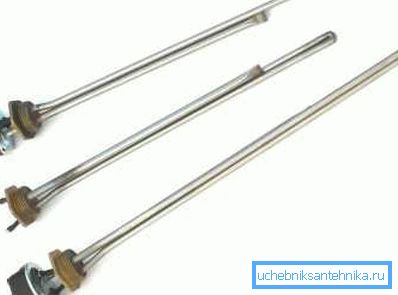

Vrste grijača.

Najprikladniji način izrade grijača je standardna baterija od lijevanog željeza MS-140, ima prihvatljivu cijenu, plus postoje gotovi grijaći elementi na tržištu i pripadajuća oprema prilagođena ovom modelu.

Kao što je već spomenuto, grijači se montiraju na donjem kraju jedinice. Kućište mora biti uzemljeno, na suprotnoj strani strukture, na dnu se postavlja kuglasti ventil i cijev za ispuštanje hladnjaka ulja. To je osobito vrijedno za volumetrijske grijače s teškim kućištem, gdje je, ako je potrebno, oštećenje ulja ometeno velikom masom.

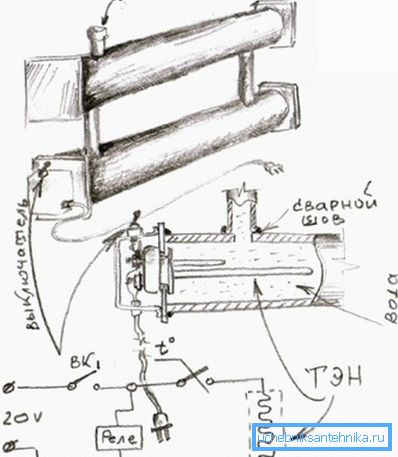

Skica radijatora.

Kohl, govorimo o grijaču na osnovi MS-140, gornji otvor bateriju, koji se nalazi iznad grijaćeg elementa, zatvoren je čepom. I iznad ispusnog ventila, otvor je zatvoren utikačem s ugrađenim ventilom Mayevsky, tako da se po potrebi može osloboditi pritisak.

Važno: bez obzira na veličinu i volumen grijalice, punjenje treba biti unutar 85%. Preostalih 15% će se nadoknaditi za širenje ulja kada se grije, a u velikim jedinicama poželjno je instalirati dodatni spremnik za ekspanziju.

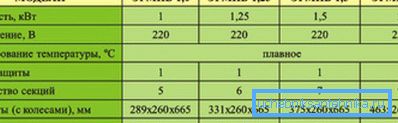

Karakteristike različitih modela grijača.

Video u ovom članku prikazuje pojedinosti sklopa grijača.

zaključak

Kao što vidite smetnje radijatora na ulju, kao i sastavljanje električnog oruđa s vlastitim rukama, nisu transcendentalno složene i nepraktične. Za one koji lakše vizualno percipiraju informacije pripremili smo videozapis u ovom članku.
