Učinkovita shema grijanja dvokatne kuće koja koristi plin

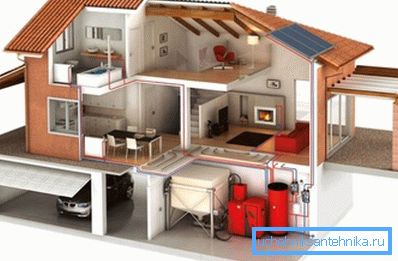

Prilikom izgradnje privatne stambene zgrade, jedna od najvažnijih zadataka koje treba riješiti na fazi izgradnje je nadležna organizacija autonomnog sustava grijanja. Činjenica je da ne samo razina udobnog boravka u kući tijekom hladne sezone, već i iznos godišnjih financijskih troškova koji će se morati platiti za kupnju goriva za kotlovsku opremu, ovisiti o ispravnom rješenju tog problema.

Razvoj sustava za grijanje vode

Ako možete koristiti konvencionalnu kamenu ili pećnu opeku za zagrijavanje mala privatna kuća u prizemlju, onda su različiti sustavi grijanja za kuću na dvije etaže koja koriste grijane kotlove s plinom ili kruta goriva učinkovitija za grijanje velikih kuća i vikendica.

Da bi se detaljnije proučio ovaj problem, ovaj će članak pružiti kratku instrukciju za pregled, koja ispituje najčešće sheme grijanja za kuću u dvije kata, koristeći sustave grijanja i podnog grijanja. (Vidi također članak Cijev za podno grijanje: značajke.)

Glavne komponente sustava grijanja

Bez obzira na to koji je raspored odabran za grijanje dvokatne kuće, svaki takav sustav uključuje niz sljedećih komponenti i mehanizama koji su neophodni za njegovu neprekinut rad:

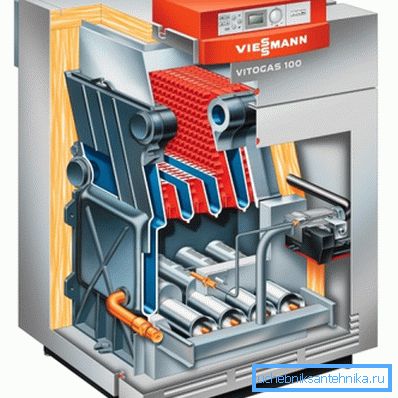

1. Kotao za grijanje Može raditi na tekućim, krutim ili plinovitim gorivima i služi za zagrijavanje vode ili drugog nosača topline na određenu radnu temperaturu.

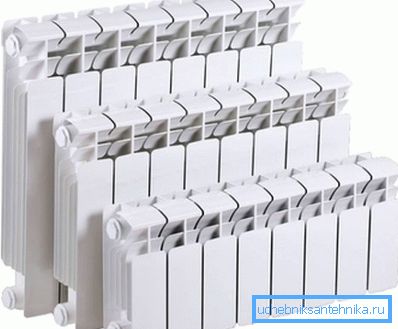

2. Radijatori grijanja, u stvari, oni su obični izmjenjivači topline u kojima se topla grijana voda prenosi kroz rebraste metalne zidove na hladni ambijentalni zrak.
3. U pravilu, svaka shema grijanja radijatora dvokatne kuće uključuje dvije međusobno povezane vodovodne cijevi.. Kontura izravnog cjevovoda služi za transport grijane rashladne tekućine iz kotao na konačni grijač, tj. Radijator instaliran u svakoj sobi, a kontura povratka služi za vraćanje ohlađene rashladne tekućine natrag u kotlu.

1. Prostirni spremnik služi za poravnavanje pada tlaka u sustavu i kompenziranje volumena rashladnog sredstva. Kada se radna tekućina grije, povećava se volumen, što rezultira time da njezin višak pada u brtvljenu komoru ekspanzionog spremnika. Kao rezultat hlađenja, smanjenja tlaka i smanjenja volumena tekućine, rashladno sredstvo pod djelovanjem membrane s oprugom se vraća natrag u sustav.
2. Cirkulacijska pumpa osigurava konstantno kretanje radne tekućine kroz cjevovod u danom smjeru i održava zadani radni tlak vode u sustavu.
3. Između ostalog, svaka shema grijanja dvokatne privatne kuće sadrži sve vrste elemenata ventila i regulacijskih ventila.: kuglasti ventili, sigurnosni i kontrolni ventili, mehanički termostati, kao i spojni elementi i spojnice.

Savjet! U kućama sezonskog boravka, kao nosioca topline, umjesto vode preporučuje se uporaba posebne tekućine s niskim temperaturama ili antifriza. Njezina je cijena znatno veća od cijene obične vode, ali ne smrzava pri niskim temperaturama, a također ima i antikorozivna svojstva.

Jednostruk spoj cijevi

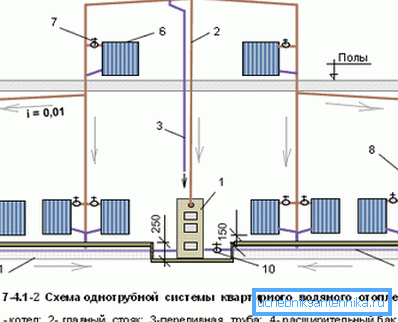

Najjednostavniji, ali istodobno, najmanje učinkovit je jednocjevna shema sustava grijanja dvokatne kuće, koja je lanac radijatorskih grijača ugrađenih u različite prostorije koji su međusobno povezani metalnim ili plastičnim cijevima vode.

Ovakav način povezivanja omogućuje vam da smanjite količinu korištenih materijala i obavljenog posla, ali ima i neke značajne nedostatke.

1. Zagrijana voda, prolazeći kroz cijevi i radijatore, neujednačeno ispušta toplinu, a dok se kreće prema udaljenim sobama kuće, postupno se hladi.
2. Kako bi se kompenziralo ovaj fenomen, kako bi se povećala površina prijenosa topline, potrebno je instalirati veći broj radijatora vode u udaljenim prostorijama.
3. Ovom opcijom povezivanja postaje nemoguće prilagoditi optimalnu temperaturu za svaku pojedinu sobu u stambenoj zgradi vlastitim rukama.

Korištenje kruga s dvije cijevi

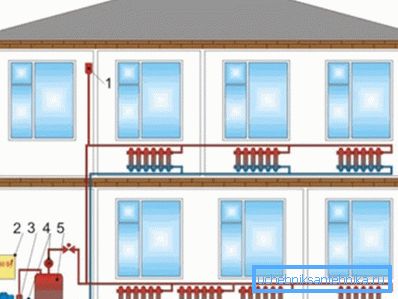

Učinkovitija, ali istodobno skuplja je i dvokrilna shema grijanja vode dvokatne kuće, čija montaža zahtijeva potrošnju veće količine materijala i troškova rada.

S tim povezivanjem, svaki vodeni radijator odvojeno, ulazna cijev je spojena na direktni krug grijanja i izlaznu cijev - u obratni krug sustava grijanja.

Za dvoetažne kuće ova se veza smatra najoptimalnijim, jer ima sljedeće prednosti:

1. Zbog ujednačenog prijenosa topline, osigurano je jednako zagrijavanje svih soba stambene kuće, bez obzira na njihov relativni položaj u odnosu na kotao grijanja.
2. Odvojeni priključak svakog odjeljka omogućava samostalno reguliranje potrebne temperature za svaku posebnu sobu ili sobu stambene zgrade.
3. Učinkovitija distribucija topline dovodi do povećanja energetske učinkovitosti cijelog sustava, a time i značajne uštede goriva.

Obratite pažnju! Između ostalog, takva veza omogućuje uklanjanje izravnih i povratnih cjevovoda iz vanjskih očiju stavljajući ih pod čisti pod ili iza elemenata dekorativnih zidnih ukrasa.

Distribucija cijevi prema kombiniranoj shemi

U projektiranju i izgradnji stambene kuće s sustavom podnog grijanja, najrašireniji će biti kombinirana shema grijanja privatne dvokatnice koja kombinira jednu i dvije cijevi.

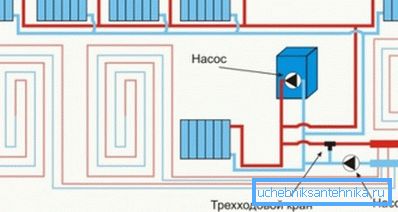

U tom slučaju, paralelno s izravnim i povratnim cjevovodima, preko trostrukog ventila povezan je odvojen kolektor za nosač topline, na koji se sukcesivno spaja sustav s toplom vodom.

Takva povezanost ima sve prednosti dvostupanjske sheme, a dodatno omogućuje zasebno uključivanje radijatora grijanja i grijani podni sustav, što omogućuje fleksibilnije reguliranje potrebne temperature u prostoriji.

Savjet! Paralelno s kolektorima sustava podnog grijanja, možete spojiti i grijanu ručnu traku koja se nalazi u kupaonici, tušu ili u kuhinji.

zaključak

Bez obzira na odabranu shemu, zagrijavanje dvokatnice je važan objekt unutarnje infrastrukture, a takav se rad mora približiti znanjima, budući da se bruto dizajn ili instalacijske pogreške mogu eliminirati samo u toploj sezoni.

Sve potrebne informacije također se mogu dobiti gledanjem videa na kraju ovog članka ili čitanjem sličnih materijala na našoj web stranici.
