Ugradnja aluminijskih radijatora za grijanje: odabir vrste

Aluminijske baterije su puno lakše od konvencionalnog lijevanog željeza pa ih možete sami instalirati bez ikakve pomoći. Učinkovitost uređaja za grijanje također ovisi o ispravnosti instalacije, stoga je vrijedno prebivati ​​na ovom pitanju.

Pripremni stupanj

Prije nego instalirate aluminijski radijator vlastitim rukama, morate odlučiti za nekoliko točaka:

• pobrinite se da je toplinski kapacitet uređaja dovoljan. Možda je takva situacija da kupljena baterija nema dovoljno topline zbog niske temperature rashladnog sredstva na ulazu. U ovom slučaju, samo trebate dodati nekoliko odjeljaka, kako to učiniti je opisano u nastavku;
• provjerite veličinu. Suvremeni grijači prenose toplinu u prostoriju ne samo zbog zračenja s površine već i zbog konvekcije, tako da prozorska vrata ne smiju biti preblizu njoj;

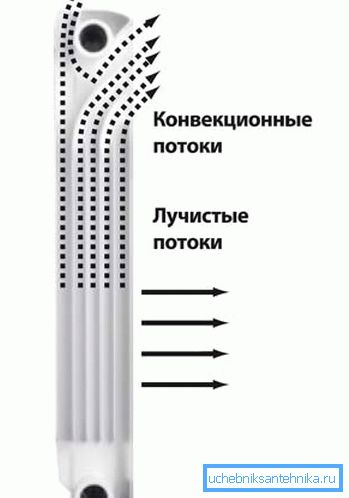

Obratite pažnju! Oblik aluminijske peraje je objašnjen činjenicom da je potrebno usmjeriti protok zraka odozdo prema gore.

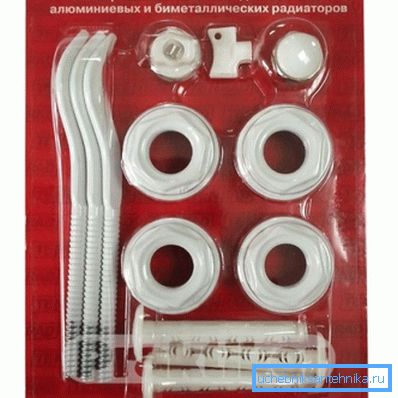

• odlučiti o vrsti zatvarača. U principu, cijeli set obično uključuje pričvršćivanje kako bi jednostavno gurnuo grijač na zid. Ali ponekad je bolje kupiti zasebne zagrade za podnožje (pogotovo jer je cijena jeftina), ova je mogućnost prikladna ako je baterija instalirana u tanku gipsanu pregradu ili jednostavno ne želite bušiti rupe u zidu.

Odaberite vrstu veze

Prije postavljanja aluminijskih radijatora treba riješiti problem s vrstom priključka. To ovisi o toplinskoj emisiji uređaja za grijanje.

Moguće opcije za spajanje grijača kao:

• dijagonala (to je i križ) - u ovom slučaju, rashladna tekućina se isporučuje s vrha grijača, a ohlađena rashladna tekućina izlazi na suprotnoj strani od dna. Zbog toga baterija se zagrijava ravnomjerno, a gubici iznose najviše 2%;
• s jednosmjernom vezom, gubitak je nešto više, do 5%;

Obratite pažnju! Ako broj dijelova grijača prelazi 12, tada je jednosmjerna veza neučinkovita. Činjenica je da udaljeni dijelovi s ovim načinom povezivanja neće jednostavno zagrijati.

• s nižim priključkom (opskrba i povrat iz različitih strana) gubici iznose 12-13%;
• donja jednosmjerna veza je najnepovoljnija u pogledu prijenosa topline baterije. Gubici mogu biti do 20%, ali cijevi se mogu sakriti ispod poda, tako da se takva metoda povezivanja često koristi.

Tehnika instalacije

Cijeli postupak se može podijeliti u dvije faze - prvo se ugrađuju elementi za pričvršćivanje baterije, a zatim se jednostavno objesili na nosače i spojeni na dovod i povratni tok. Nakon toga ostaje samo provjeriti nepropusnost spojeva i ne zaboravite zatvoriti nepotrebne rupe na stranama. Ako su potrebni dodatni dijelovi, postupak se provodi prije postavljanja pričvrsnih elemenata u zid.

Dodaj odjeljak

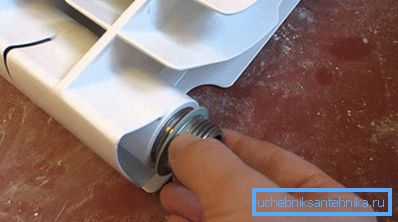

Za dodavanje dodatnog dijela na radijator trebat će vam 2 bradavice s lijevim i desnim navojem na 2 strane, također trebate brtvila za toplinu radi dodatne nepropusnosti.

Upute za dodavanje odjeljka na bateriju izgledaju ovako:

• grijač mora biti postavljen na pod, stol ili bilo koju drugu vodoravnu površinu;
• zatim se bradavice umetnu u rupice na radijatoru, a ne zaboravljajući brtve;
• pričvršćen je dodatni dio i zakretanjem bradavica, dio se postupno pritisne na bateriju;
• istodobno, obje bradavice treba rotirati postupno, doslovno za 1-2 zavoja, to je neophodno tako da se dio ne okreće i da metalni kolektor nije deformiran.

Nakon dodavanja dijelova, samo će biti potrebno provjeriti nepropusnost zglobova i nastaviti s instalacijom grijača.

Ugradnja i spajanje radijatora

Najčešće se koriste samo zidni zatvarači za aluminijske radijatore, njihova težina je nekoliko puta manja od one od lijevanog željeza, tako da dodatna potpora od dna jednostavno nije potrebna.

Broj spona ovisi o tome koliko je dijelova u grijaču, a također se pričvršćuje ne samo na vrhu već i na dnu uređaja. Uz broj odjeljaka do 9, u gornjem dijelu uređaja ugrađen je samo jedan montažni i 2 donji dio. Detaljniji podaci navedeni su u tablici.

Ovisnost broja zagrada na broju radijatorskih profila

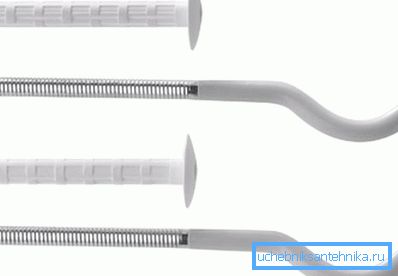

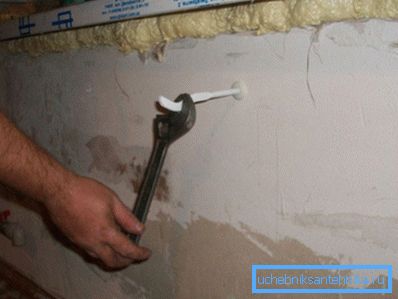

Što se tiče pravilnog postavljanja aluminijskog radijatora, rad počinje obilježavanjem montažnih rupa. Usprkos maloj težini grijača, najbolje je koristiti sidra. Rupa se jednostavno izbuši ispod grede, zatim se u nju umetne plastični dio, a onda se napuni s metalnim nosačem.

U tom se slučaju plastični umetak širi i čvrsto pričvrsti zbog sile trenja. To je sasvim dovoljno da izdrži opterećenje ne samo od aluminija, već i od teže baterije.

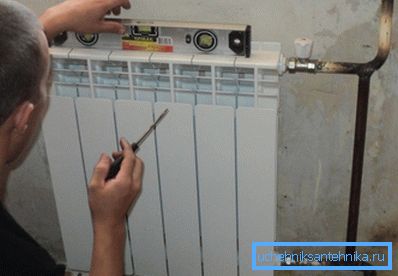

Nakon toga ostaje samo riješiti problem kako objesiti aluminijski radijator. Jedini uvjet u ovoj fazi je da se razina na razini gradnje. S jakom pristranosti, zagrijavanje uređaja za grijanje će se znatno pogoršati, a time i prijenos topline će biti manji.

Kod spajanja na dovodne i povratne cijevi, preporučuje se korištenje kuglastih ventila, kako bi se tijekom istjecanja brzo moglo blokirati protok rashladne tekućine u radijator. Da ne bi došlo do poremećaja rada sustava grijanja, potreban je zaobilazni uređaj (skakač) koji će omogućiti da rashladno sredstvo cirkulira oko uređaja za grijanje s invaliditetom.

Podne zagrade

Ova vrsta pričvršćivanja se koristi u slučajevima kada zid nema dovoljno nosivosti ili zbog veličine grijalice nema smisla vješanje (u slučaju niskih radijatora).

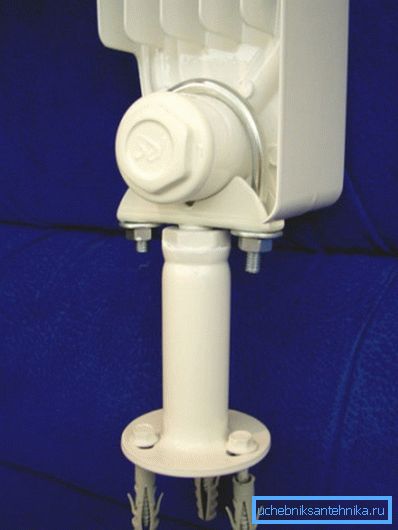

Konstrukcija nosača ove vrste je slična - to je plastična ili metalna noga s širokim potplatom (za veću stabilnost), au gornjem dijelu ima udubljenje za ugradnju hladnjaka i nosača za pričvršćivanje. Ponekad je umjesto nosača koristio mali fleksibilan lanac (strukturno sličan lancu lančanog lanca). Fiksiranje je neophodno tako da radijator ne padne u slučaju slučajnog kontakta s njim.

U slučaju postavljanja na pod, lakše je riješiti problem postavljanja aluminijskih radijatora. Uz broj odjeljaka do 12-15, potrebna su dva nosača s većim brojem od najmanje 3. Zatvarači se postavljaju na pod, u pravilu su fiksirani sidrenjem ili običnim vijcima (u slučaju drvenog poda).

Podna montaža se obično koristi za grijače niske ili srednje visine. Ako je udaljenost između osovina veća od 500 mm, za pouzdanost se preporučuje pričvrstiti bateriju na zid na vrhu. U tom slučaju sam pričvršćenje potrebno samo za stabilnost grijalice, a cjelokupno opterećenje će pasti na podne nosače.

Na kraju

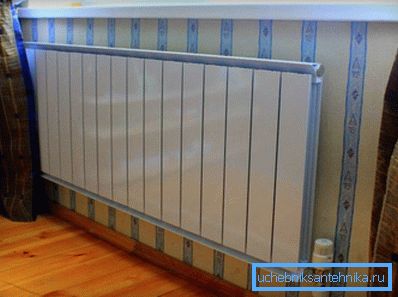

Postupak montaže aluminijskih modela praktički se ne razlikuje od instalacije konvencionalnih lijevanog željeza ili bimetalnih baterija. Koriste se iste vrste pričvršćivača, a tehnologija ostaje ista. Osim standardnih zidnih nosača, također se mogu koristiti podni nosači, ponekad je to jedina moguća instalacija. Predložene informacije pomoći će ne samo da pravilno instalirate bateriju, već i da odaberete odgovarajuću vrstu montaže.

Video u ovom članku prikazuje proces montaže i ugradnje aluminijskog radijatora.
