Ugradnja cijevi za grijanje prema svim pravilima

Organizacija grijanja u kući samo na prvi pogled čini se da je težak zadatak koji samo stručnjak može podnijeti. Zapravo, čak i ako neiskusna osoba provodi ugradnju cijevi za grijanje, a zatim slijedi sva pravila, izlaz će biti izdržljiv i stabilan sustav.

Regulatorni zahtjevi

U dizajnu grijanja treba voditi preporukama 2 standarda:

• SNiP 41-01-2003 - ovaj dokument sadrži preporuke o postavljanju uređaja za grijanje u pogledu zaštite od požara. Također sadrži zahtjeve sanitarne i ekološke sigurnosti;
• SNiP 2.04.05-91 - glavni naglasak stavljen je na osiguravanje zaštite od požara.

Vlasnici privatnih kuća s autonomnim grijanjem čak iu fazi planiranja moraju paziti na snagu kotla. Poželjno je da sustav bude opremljen automatskim upravljanjem, što će smanjiti / povećati temperaturu rashladnog sredstva ovisno o temperaturi u prostoriji.

Obratite pažnju! Ako nije predviđeno automatsko reguliranje, tada je nepoželjno da ukupna snaga prelazi 50 kW. To može oštetiti cjevovod.

Naravno, instalacija sustava grijanja polipropilenskih cijevi u svakom je slučaju drugačija, ali možete odabrati nekoliko općih preporuka:

• skrivanje cjevovoda u zidovima nije preporučljivo, ako je njihov životni vijek manji od 40 godina;
• tako da rashladno sredstvo ne stagnira u bateriji, ne preporuča se naginjati više od 1?;

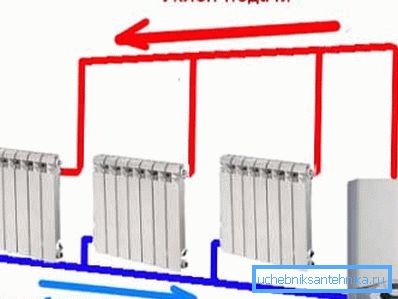

• Preporuča se postaviti cjevovod s nagibom, odjeljak za opskrbu trebao bi imati nagib prema kotlu, ispuštanje - obratno. To je potrebno za uklanjanje viška zraka iz kruga grijanja;

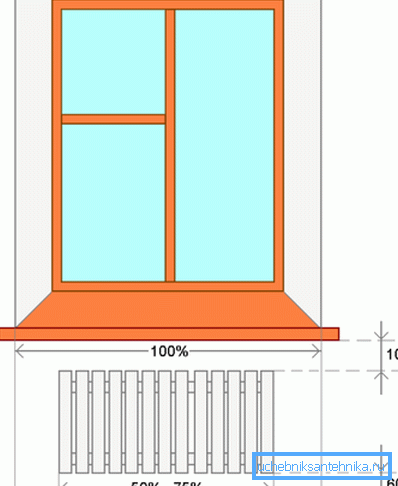

• duljina radijatora u stambenom prostoru trebala bi biti približno 50-75% duljine otvora, u kojem je instaliran;

• ako je grijač ugrađen u strop, tada se ograničavaju na površinsku temperaturu. Dakle, ako se koristi toplinski kat i ljudi su stalno u sobi, onda temperatura poda ne bi trebala prelaziti 25 °, ako je boravak ljudi samo povremen, onda gornja granica je već 30? (Vidi također članak Toplo izolirani podni od polipropilenskih cijevi: značajke.)

Ugradnja grijanja u fazama

Da bi se postigla željena trajnost potrebno je ne samo ispravno raditi sav posao, nego utječe i na pouzdanost kakve cijevi instalirati sustav grijanja. Vrsta rashladne tekućine uvelike utječe na vijek trajanja, u stambenim zgradama voda se najčešće koristi, ali ako su radni uvjeti dovoljno čvrsti, aditivi koji utječu na plastiku mogu se dodati u njega.

Odabir sheme grijanja

U ovoj fazi morate točno odrediti kako će rashladna tekućina cirkulirati kroz kuću. Morate shvatiti da odluka neće utjecati ne samo na mikroklimu u kući, već također može značajno prilagoditi troškove.

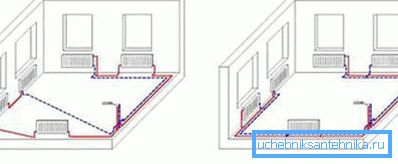

Što se tiče sheme ožičenja cijevi, postoje 3 vrlo popularne sheme:

• monotube - za jednostavnost, može se prikazati kao prsten u kojem su ugrađeni radijatori. Rashladno sredstvo, ulaskom u ovaj krug sukcesivno prolazi kroz svaku od baterija, stoga glavni nedostatak - svaki sljedeći radijator emitira manje toplinske energije. No, trošak ugradnje cijevi za grijanje od polipropilena u takvoj shemi je minimalan;

Obratite pažnju! Pri organiziranju grijanja u velikoj sobi ekstremni radijatori će biti jedva topli. Tako se može preporučiti samo za male kuće.

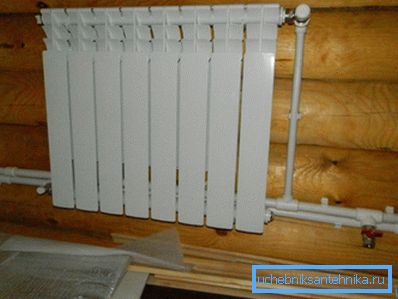

• dva kruga - dva kruga su organizirana, jedan donosi vruću vodu na bateriju, drugi - uklanja ohlađenu rashladnu tekućinu i šalje ga kotao;

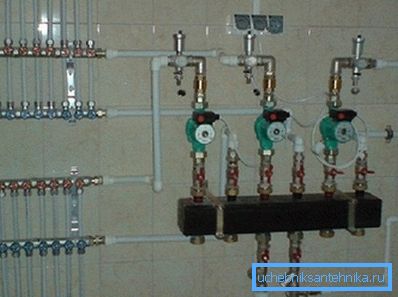

• kolektorska shema - voda iz uspona ulazi u kolektor, od kojeg se usmjeravaju 2 cijevi na svaki radijator (jedan isporučuje rashladnu tekućinu, drugi ga uklanja). Glavni nedostatak može se smatrati znatno većom duljinom cjevovoda i povećanje cijena.

Osim toga, instalacijska shema zagrijavanja polipropilenskih cijevi mogu se podijeliti na sustave s gornjim i donjim prolivom.

Glavna razlika između njih je organizacija opskrbe rashladnom tekućinom:

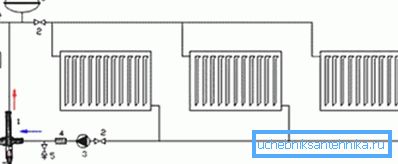

• sustavi s gornjim rashladnim sredstvom za punjenje bocama, a zatim kroz sekundarne uspone razrijedi se na radijatore;

• u sustavima s donjim punjenjem nema glavnog stalka. Opskrbni cjevovod položen je na dno, a od njega podiže nosilac topline na radijatore, tj. Nema velikog (glavnog) uspona.

Odabir cjevovoda

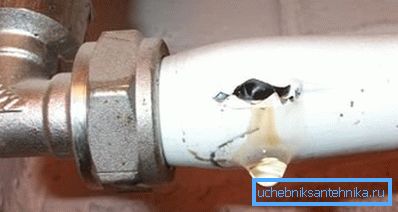

Jedan od najčešćih nedostataka u cjevovodima može se smatrati oticanje na zglobovima i, kao rezultat, curenje. Sve to može se ispravno izbjeći podizanjem cijevi.

Kada se riješi pitanje, koje cijevi trebaju biti korištene za instalaciju grijanja, trebate obratiti pažnju na označavanje. Dakle, označavanje PI10 znači da će cijev izdržati pritisak do 10 atmosfera (debljina stjenke do 8 mm), ali se može koristiti samo za hladnu vodu.

Druge oznake, na primjer, ПН16, ПН20 mogu podnijeti temperature vode do 80-85 ° C. Ipak, ne mogu se smatrati optimalnim izborom za sustav grijanja. U slučaju curenja, teško je izvesti popravak grijaće cijevi bez zavarivanja.

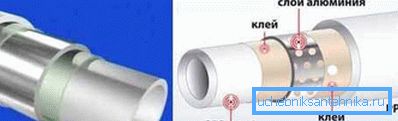

Glavni razlog za to je prekomjerno širenje materijala tijekom zagrijavanja. Nakon početka cirkulacije rashladnog sredstva, cjevovod se jednostavno deformira. Zato se za sustave grijanja koristi cjevovod, ojačan aluminijskom folijom ili staklenim vlaknima.

Glavna razlika takvog plinovoda sastoji se u izgradnji zida, koji se sastoji od 5 slojeva. Ostala obilježja su slična - dopušteni tlak doseže 25 atmosfera, a temperatura rashladnog sredstva - do 90 ° C.

Značajke instalacije sustava grijanja

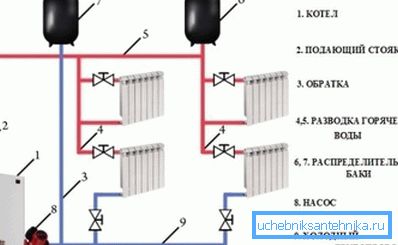

Zapravo, instalacija grijanja polipropilenskih cijevi vlastitim rukama jest da su, prema shemi, montirani radijatori i postavljeni cjevovodi. Istodobno ne trebate zaboraviti na spremnik za ekspanziju i pumpu.

Općenito, instalacijski priručnik je sljedeći:

• dovodna cijev se izvadi iz kotao i dovede u ekspanzijski spremnik;

• zatim iz spremnika cjevovod ide na radijatore;
• crpka se može nalaziti i na ulazu i na izlazu kotla;
• nakon ugradnje hrane, cijev za ispuštanje je montirana (paralelno s hranom);

• kako bi se zatvorila kontura, cijev za pražnjenje se presijeca u kotlu.

O troškovima sustava grijanja

Možete ići na dva načina:

• bez obzira na troškove, naručiti u specijaliziranoj tvrtki izvršenje svih radova na ključ u ruke;
• učinite to sami, plaćate samo za materijal.

Prednost prvog pristupa je kvaliteta i brzina rada. Osim toga, renomirane tvrtke također pružaju besplatnu jamstvenu uslugu za sustav. Međutim, visoka cijena rada može uplašiti mnoge. Tablica prikazuje približni trošak određenih vrsta rada:

Cijene se teško mogu nazvati demokratskim. Ako sami radite posao, približan trošak potrošnog materijala bit će odgovor na pitanje koliko košta instalaciju grijanja iz polipropilenskih cijevi.

sažimanje

Nakon što je u fazama ispitivala instalaciju sustava grijanja, postaje očito da to nije tako težak zadatak. U kratkom vremenu se može nositi s 1-2 odrasle osobe. Nagrada će biti ne samo zadovoljstvo posla, nego i znatne financijske uštede.

Video u ovom članku pokazuje primjer dvoslojnog sustava grijanja.
